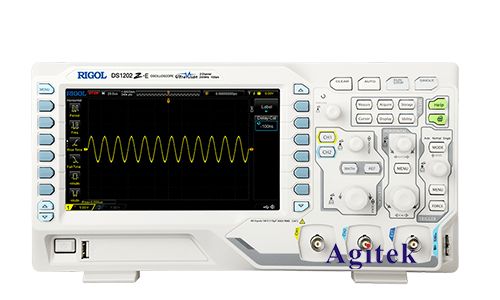

普源DS1202Z-E数字示波器纹波测试方法

　　纹波是交流信号中叠加在直流分量上的交流分量，它会影响信号的质量和稳定性。数字示波器是测量纹波的重要工具，普源DS1202Z-E数字示波器具有高精度、高采样率和丰富的测量功能，可以有效地测量纹波。

　　测试准备
　　1.连接示波器：将示波器探头连接到需要测量纹波的信号源。
　　2.设置示波器：
　　-将示波器的采样率设置为高于信号频率的5倍以上。
　　-设置垂直灵敏度，使波形清晰可见。
　　-设置水平时基，使波形稳定。
　　3.校准探头：使用示波器的探头校准功能，校准探头以确保测量精度。
　　测量纹波
　　1.测量峰峰值纹波：
　　-在示波器屏幕上，选择测量光标。
　　-将光标放置在波形的最大值和最小值上。
　　-示波器将显示峰峰值纹波值。
　　2.测量有效值纹波：
　　-在示波器菜单中，选择“测量”选项卡。
　　-选择“纹波”测量功能。
　　-示波器将显示有效值纹波值。
　　3.测量纹波频率：
　　-使用示波器的频谱分析功能。
　　-将频谱分析功能设置为纹波频率范围。
　　-示波器将显示纹波频率值。
　　注意事项
　　1.探头接地：确保示波器探头正确接地，以避免测量误差。
　　2.噪声影响：纹波测量可能会受到噪声的影响，因此需要采取适当的措施来减少噪声。
　　3.波形稳定性：波形稳定性对于准确测量纹波至关重要，因此需要确保信号源稳定。
　　应用示例
　　普源DS1202Z-E数字示波器可广泛用于各种纹波测量应用，例如：
　　电源纹波测量
　　电子电路纹波测量
　　传感器信号纹波测量
　　音频信号纹波测量

　　普源DS1202Z-E数字示波器是一款功能强大、易于使用的纹波测量工具。通过遵循上述测试方法，用户可以准确、高效地测量纹波，从而评估信号质量和稳定性。
