普源数字示波器使用指南

　　普源数字示波器以其高性价比、丰富的功能和易用性，成为众多工程师和研究人员的理想选择。本文将详细介绍普源数字示波器的基本操作方法，并结合实际应用场景，深入浅出地讲解示波器的使用技巧，帮助用户更好地掌握和利用这款强大的仪器。

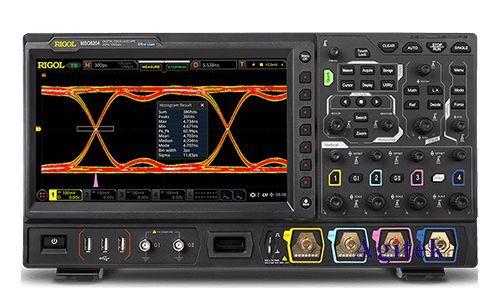

　　一、示波器界面概览
　　普源数字示波器通常采用简洁直观的界面设计，主要包含以下几个部分：
　　1.显示屏:显示波形、测量结果和其他信息。
　　2.菜单栏:提供各种设置选项和功能。
　　3.工具栏:提供常用的快捷操作按钮。
　　4.波形窗口:显示测量的波形信号。
　　5.测量窗口:显示各种测量参数。
　　6.控制面板:用于调节波形显示、测量参数等。
　　二、基本操作步骤
　　1.连接信号源:将待测信号源的输出端连接到示波器的通道输入端，并根据信号类型选择合适的探头。
　　2.选择通道:通过控制面板或菜单栏选择要使用的通道。
　　3.设置垂直灵敏度(V/div):根据信号幅值调整垂直灵敏度，确保波形能够完整显示在屏幕上。
　　4.设置水平扫描速度(s/div):根据信号频率调整水平扫描速度，以获得最佳的波形观测效果。
　　5.触发设置:设置触发条件，例如上升沿触发、下降沿触发、斜率触发等，确保波形能够稳定显示。
　　6.测量设置:根据需要选择不同的测量参数，例如频率、周期、占空比、电压峰峰值等。
　　7.保存和导出数据:通过示波器的存储功能保存测量数据，并可根据需要导出成图像或文本格式。
　　三、常用功能详解
　　1.通道耦合模式:
　　直流耦合(DC):显示信号的直流成分和交流成分。
　　交流耦合(AC):只显示信号的交流成分，滤除直流成分。
　　接地(GND):将通道接地，用于检查示波器本身的噪声水平。
　　2.垂直灵敏度和水平扫描速度:
　　垂直灵敏度:控制波形在垂直方向上的放大倍数，即每格对应多少伏特。
　　水平扫描速度:控制波形在水平方向上的扫描速度，即每格对应多少时间。
　　3.触发设置:
　　触发源:选择触发信号的来源，可以是通道信号或外部触发信号。
　　触发电平:设置触发电平，只有当信号达到触发电平时才会触发显示。
　　触发模式:选择不同的触发模式，例如上升沿触发、下降沿触发等。
　　4.测量参数:
　　频率:测量信号的频率。
　　周期:测量信号的周期。
　　占空比:测量信号的高电平时间占整个周期的比例。
　　电压峰峰值:测量信号的峰峰值电压。
　　平均值:测量信号的平均值。
　　5.波形数学运算:
　　加减乘除:对两个通道的波形进行加减乘除运算。
　　FFT:对信号进行傅里叶变换，分析信号的频率成分。
　　滤波:对信号进行滤波处理，去除噪声或特定频率成分。
　　四、实际应用场景
　　普源数字示波器广泛应用于电子、通信、工业自动化、科研教育等领域。以下是几个典型的应用场景：
　　1.电路调试:使用示波器观察电路中的信号波形，分析电路工作状态，查找故障原因。
　　2.信号分析:使用示波器分析信号的频率、幅值、相位等参数，了解信号的特性。
　　3.数字电路测试:使用示波器观察数字电路中的逻辑电平变化，测试电路功能。
　　4.电源测试:使用示波器观察电源的电压、电流波形，分析电源性能。
　　5.传感器信号采集:使用示波器采集传感器输出的信号，进行数据分析和处理。
　　五、使用技巧
　　1.探头选择:选择合适的探头可以提高测量精度和信号完整性。
　　2.接地线连接:正确连接接地线可以减少噪声干扰。
　　3.触发设置优化:合理设置触发条件可以确保波形稳定显示。
　　4.测量参数选择:选择合适的测量参数可以更准确地分析信号特性。
　　5.波形数学运算应用:利用波形数学运算功能可以更深入地分析信号。

　　普源数字示波器是一款功能强大、操作简便的测试仪器。通过本文的介绍，相信用户能够更好地理解和掌握示波器的使用方法，并将其应用于各种实际应用场景中。随着技术的不断发展，普源数字示波器将会不断推陈出新，为用户提供更加便捷、高效的测试工具。
