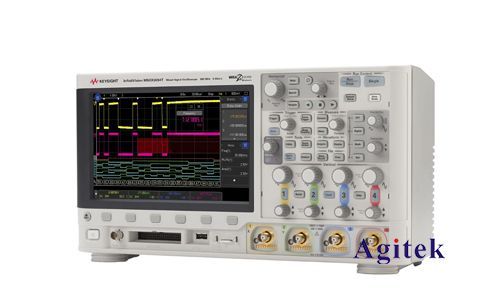

安捷伦示波器以其高精度、高性能而闻名,然而在实际应用中,我们有时会发现示波器显示的方波出现不直的情况,这可能影响到信号的分析和测量结果的准确性。本文将分析方波不直的常见原因,并提供相应的解决方法。
1.信号源问题:
信号源本身的失真:方波信号本身可能存在非理想的上升沿和下降沿,导致波形不直。这可以通过检查信号源的规格参数,以及使用其他信号源进行比较来确认。
信号源的频率过高:示波器的带宽有限,当信号频率高于示波器的带宽时,示波器无法完全捕捉到信号的快速变化,导致方波显示为斜坡。解决方法:选择带宽更高的示波器或降低信号频率。
信号源输出阻抗不匹配:信号源的输出阻抗与示波器的输入阻抗不匹配会导致信号传输过程中的衰减和反射,影响方波的波形。解决方法:使用合适的阻抗匹配器或调整示波器的输入阻抗。
2.示波器设置问题:
探头补偿未校准:探头补偿不准确会导致信号的幅度和波形失真。解决方法:使用示波器的探头补偿功能对探头进行校准。
示波器带宽设置过低:与信号源频率过高类似,示波器带宽设置过低也会导致方波显示不直。解决方法:将示波器的带宽设置高于信号频率。
触发设置不合理:不合理的触发设置会导致示波器无法准确地捕捉到信号的波形。解决方法:调整触发方式、触发电平等参数,确保示波器能够准确地触发信号。
耦合方式设置不当:示波器的耦合方式会影响信号的显示,例如使用DC耦合时,会显示信号的直流分量,而使用AC耦合时,则会滤除直流分量。解决方法:根据实际需求选择合适的耦合方式。
3.其他因素:
电磁干扰:电磁干扰会影响信号的完整性,导致方波显示不直。解决方法:屏蔽干扰源,使用抗干扰性能更好的连接线或探头,以及使用示波器的滤波功能。
方波不直的原因有很多,需要根据实际情况进行排查。在进行故障排除时,首先要明确信号源是否正常,其次检查示波器设置是否合理,最后排除其他因素的影响。通过以上方法,可以有效地解决方波不直问题,确保示波器的准确性和可靠性。
