测试中方波不方的原因

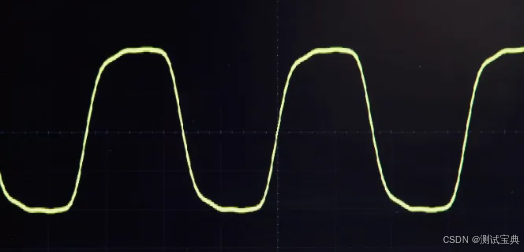

在电子测试与测量中，方波是一种常见的信号类型。它通常用于许多应用中，如时钟信号、开关信号等。然而，在实际的测试过程中，我们时常会发现，尽管输入的是理想的方波信号，示波器上显示的波形却并不完全是方波。反而，它可能呈现出较为圆滑的波形，甚至接近于正弦波或其他形状的波。这一现象让许多电子工程师感到困惑。那么，究竟是什么原因导致了这一问题呢？

一、方波与傅里叶变换：理论基础

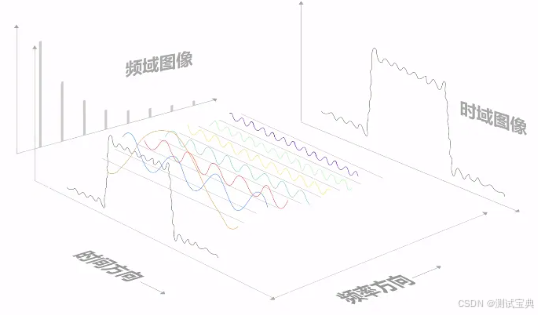

首先，我们需要从傅里叶变换的角度理解方波的性质。傅里叶变换是由法国数学家傅里叶提出的，基本原理是任何复杂的波形都可以分解为不同频率的正弦波的叠加。对于方波而言，它并不是单一的频率成分，而是由多个谐波频率的正弦波组成的。

具体而言，方波信号可以视为基波（最基本的频率成分）及其谐波的叠加。谐波是基波的整数倍，例如基波是1 MHz时，三次谐波频率是3 MHz，五次谐波频率是5 MHz，以此类推。因此，理想的方波信号实际上是无数个正弦波的叠加，它的高频谐波越多，波形的棱角就越尖锐，越接近于理想的方波。

然而，实际测量中，由于仪器的带宽限制，谐波成分往往无法完全显示，从而导致方波信号的显示不完全呈现理想的“方”形。

二、方波为什么不方？——五大因素分析

1. 示波器带宽

示波器的带宽是影响信号还原的重要因素之一。示波器带宽决定了它能够显示的频率范围。如果方波信号的频率高于示波器的带宽，示波器就无法完整地显示所有的谐波成分。结果，高频部分的谐波被滤除，导致波形的棱角变得圆滑，从而失去了“方波”的特征。

例如，当我们使用示波器测量一个频率为60 MHz的方波时，如果示波器的带宽较低（如200 MHz），它无法显示高频谐波，导致显示的波形比较圆滑，接近于正弦波。为了还原理想的方波，示波器的带宽应至少为方波频率的五倍到十倍，才能够准确地显示出高频成分。

2. 探头带宽

除了示波器的带宽，探头的带宽同样会影响信号的准确显示。示波器和探头一起工作，它们共同决定了系统的带宽。如果探头的带宽不够，尽管示波器能够显示高频信号，探头却无法准确传输这些信号，导致波形显示不完整。因此，探头的带宽同样是影响方波还原的一个关键因素。

3. 探头校准问题

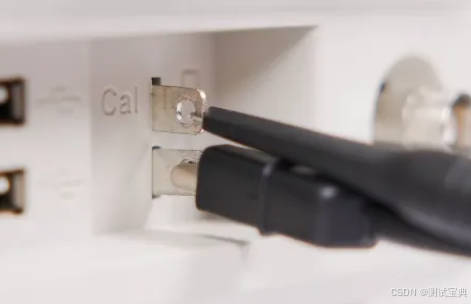

示波器探头的准确度随着使用时间可能会发生变化，尤其是随着老化或损坏，探头的性能会下降。未校准的探头会导致测量误差，进而影响信号的还原效果。因此，确保探头的精确校准是保证测量结果准确的必要步骤。在实际操作中，需要定期校准探头，尤其是在精度要求较高的场合。

4. 方波的上升时间和衰减时间

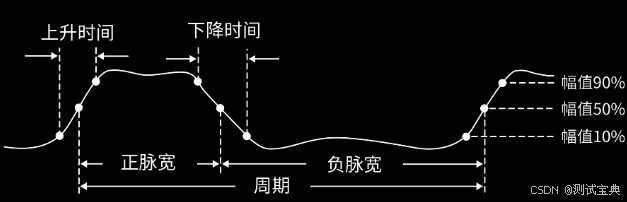

理想的方波应该在高电平和低电平之间瞬时跳变，但实际上，由于物理限制，方波的上升时间和衰减时间是有限的。这意味着信号从最低值上升到最高值、从最高值下降到最低值时会经过一段过渡期。在这种过渡期内，波形会显得比较圆滑，不再是理想的方波形状。如果上升时间或衰减时间过长，方波的形状就会变得更加平滑。

5. 视觉效果的影响

即便方波的上升时间足够短，脉宽较小时，示波器上的显示效果仍然可能不理想。当脉宽减小到一定程度时，方波的形状即使在物理上接近理想的方波，但由于示波器的时基限制，波形会被拉伸或压缩，从而导致显示效果发生变化。因此，方波的视觉效果也会受到显示设备和设置的影响。

三、如何还原理想的方波？

为了尽可能准确地还原理想的方波，需要采取以下措施：

1. 增加示波器和探头的带宽：确保示波器和探头的带宽足够大，能够覆盖方波信号及其高频谐波。一般来说，示波器的带宽应为信号频率的五倍至十倍。

2. 校准探头：定期校准示波器探头，确保其传输性能符合标准。

3. 优化上升时间和脉宽设置：在设置方波信号时，应确保其上升时间足够短，以避免波形的过渡部分影响结果。

4. 调整示波器的时基设置：通过调整时基设置，使波形显示更加清晰，避免由于时基限制而导致波形失真。

方波虽然在理论上是由基波及其谐波组成的，但在实际测量中，由于示波器带宽、探头带宽、方波上升/衰减时间等因素的影响，显示出来的波形往往并非完美的方波。理解傅里叶变换和谐波的概念，以及如何通过优化测试设备和信号设置来还原理想的方波，对于精确的电子测量至关重要。通过本文的分析，我们可以得出结论：为了有效还原理想的方波，必须保证测试系统的带宽足够大，探头校准得当，信号参数设置合理，才能够准确还原方波的“棱角”。
