Retimer和Redriver对jitter的影响

目录

1. 工作原理差异

1.1 Repeater（中继器）：

1.2 Retimer（重定时器）：

2. 典型场景对比

3. 关键结论

4. 设计选型建议

---

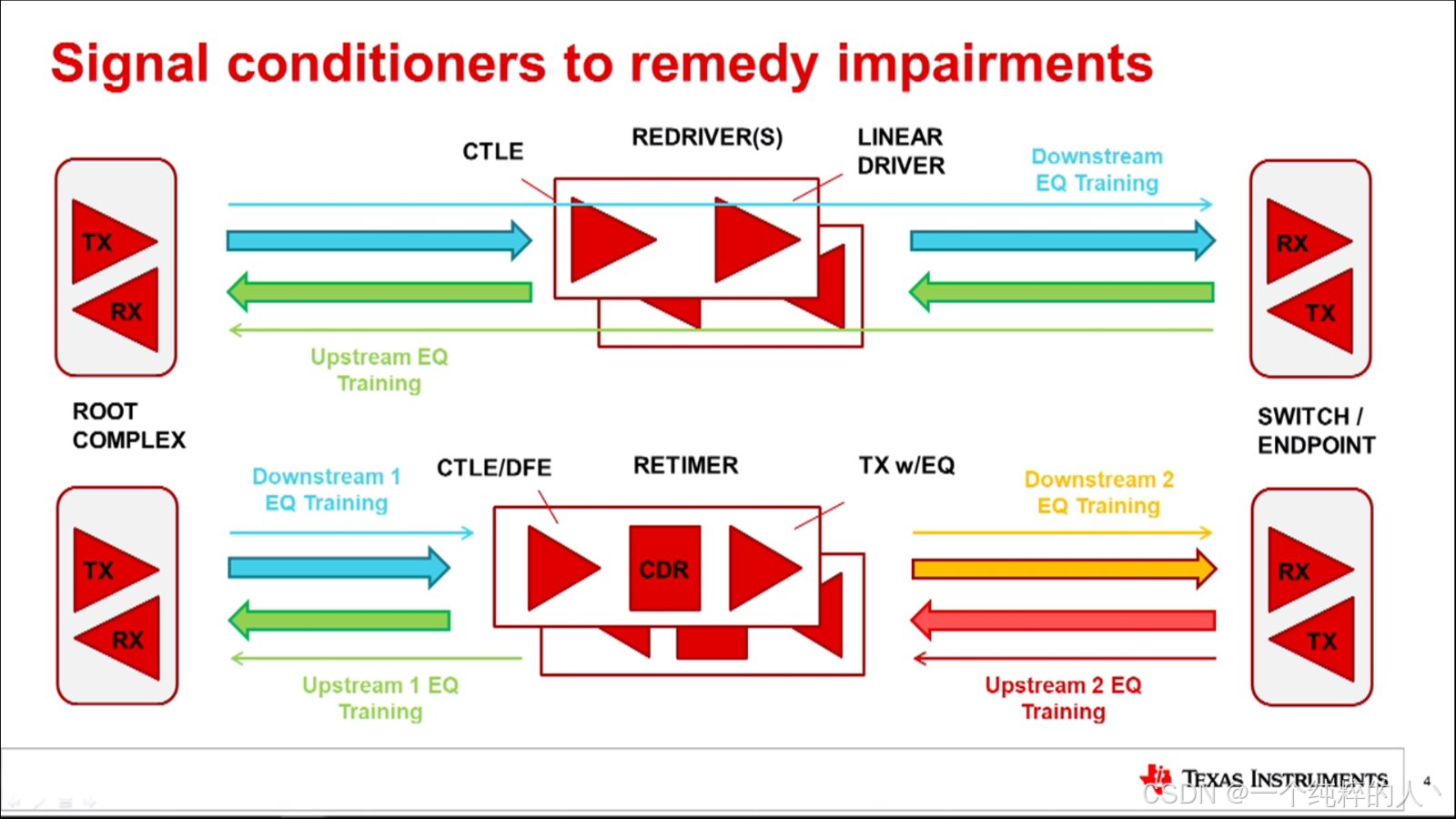

Retimer 通过 其 Rx 端 CTLE/DFE (连续时间线性均衡/判断反馈均衡) 、CDR (时钟数据恢复) 及 Tx 端 EQ (均衡)，来够补偿信道损耗，消除信号抖动，提升信号完整性，从而增加传输距离。

Redriver 是放大信号，Retimer 是重新生成信号。

Retimer 比 Redriver 性能更高，但时延也更大。

1. 工作原理差异

1.1 Repeater（中继器）：

• 功能：仅对信号进行放大和整形，补偿衰减，但不恢复时钟。
• 抖动来源：
  • 放大过程会放大输入信号的噪声和原有抖动（包括幅度噪声转化为时序抖动）。
  • 自身电路噪声（如电源噪声、热噪声）直接叠加到信号上，导致额外jitter。
• 固有jitter：较高，因缺乏时钟恢复机制，无法消除累积抖动。

1.2 Retimer（重定时器）：

• 功能：通过时钟数据恢复（CDR） 提取信号时钟，并基于本地低抖动时钟重新生成信号。
• 抖动来源：
  • 主要依赖本地时钟源的抖动（通常极低，如飞秒级）。
  • CDR电路相位噪声可能引入少量jitter，但通过设计优化可最小化。
• 固有jitter：较低，因信号时序被重新同步，消除历史抖动。

---

2. 典型场景对比

指标	Repeater	Retimer
时钟恢复	无	有（CDR技术）
抖动处理	放大输入抖动+叠加自身噪声	消除输入抖动，仅保留本地时钟抖动
适用场景	短距离、低成本链路	高速长距链路（如PCIe Gen4/5）
固有jitter范围	100ps~1ns（依赖设计）	0.1ps~10ps（优质时钟源）

---

3. 关键结论

• Repeater的jitter更大： 由于缺乏时钟恢复能力，其固有jitter包含输入信号抖动放大值及自身电路噪声，通常在百皮秒级。
• Retimer的jitter更小： 通过CDR技术隔离历史抖动，输出jitter主要取决于本地时钟质量，可达亚皮秒级（如使用OCXO或PLL优化设计）。

---

4. 设计选型建议

• 选择Repeater：
• 选择Retimer：

注：具体数值需参考器件手册，重点关注“Output Jitter (RMS)”和“Intrinsic Jitter”参数。
