IM 核心概念

用户：系统的使用者

消息：是指用户之间的沟通内容。通常在 IM 系统中，消息会有以下几类：文本消息、表情消息、图片消息、视频消息、文件消息等等

会话：通常指两个用户之间因聊天而建立起的关联

群：通常指多个用户之间因聊天而建立起的关联

话题：通常指多个用户订阅了某个话题而简历起得关联

终端：指用户使用 IM 系统的机器。通常有 Android 端、iOS 端、Web 端等等

未读数：指用户还没读的消息数量

用户状态：指用户当前是在线、离线还是挂起等状态

关系链：是指用户与用户之间的关系，通常有单向的好友关系、双向的好友关系、关注关系等等。这里需要注意与会话的区别，用户只有在发起聊天时才产生会话，但关系并不需要聊天才能建立。对于关系链的存储，可以使用图数据库（Neo4j 等等），可以很自然地表达现实世界中的关系，易于建模

单聊：一对一聊天

群聊：多人聊天

客服：在电商、系统管理等服务领域，通常需要对用户提供使用咨询、售后咨询等服务。这时，就需要引入客服来处理用户的咨询

消息分流：在电商、系统管理等服务领域领域，一个商家通常会有多个客服，此时决定用户的咨询由哪个客服来处理就是消息分流。通常消息分流会根据一系列规则来确定消息会分流给哪个客服，例如客服是否在线（客服不在线的话需要重新分流给另一个客服）、该消息是售前咨询还是售后咨询、当前客服的繁忙程度等等

信箱：一个收发消息的队列，可以理解为邮局的信箱，存储待处理的信件、消息。

一：即时消息系统的基本架构

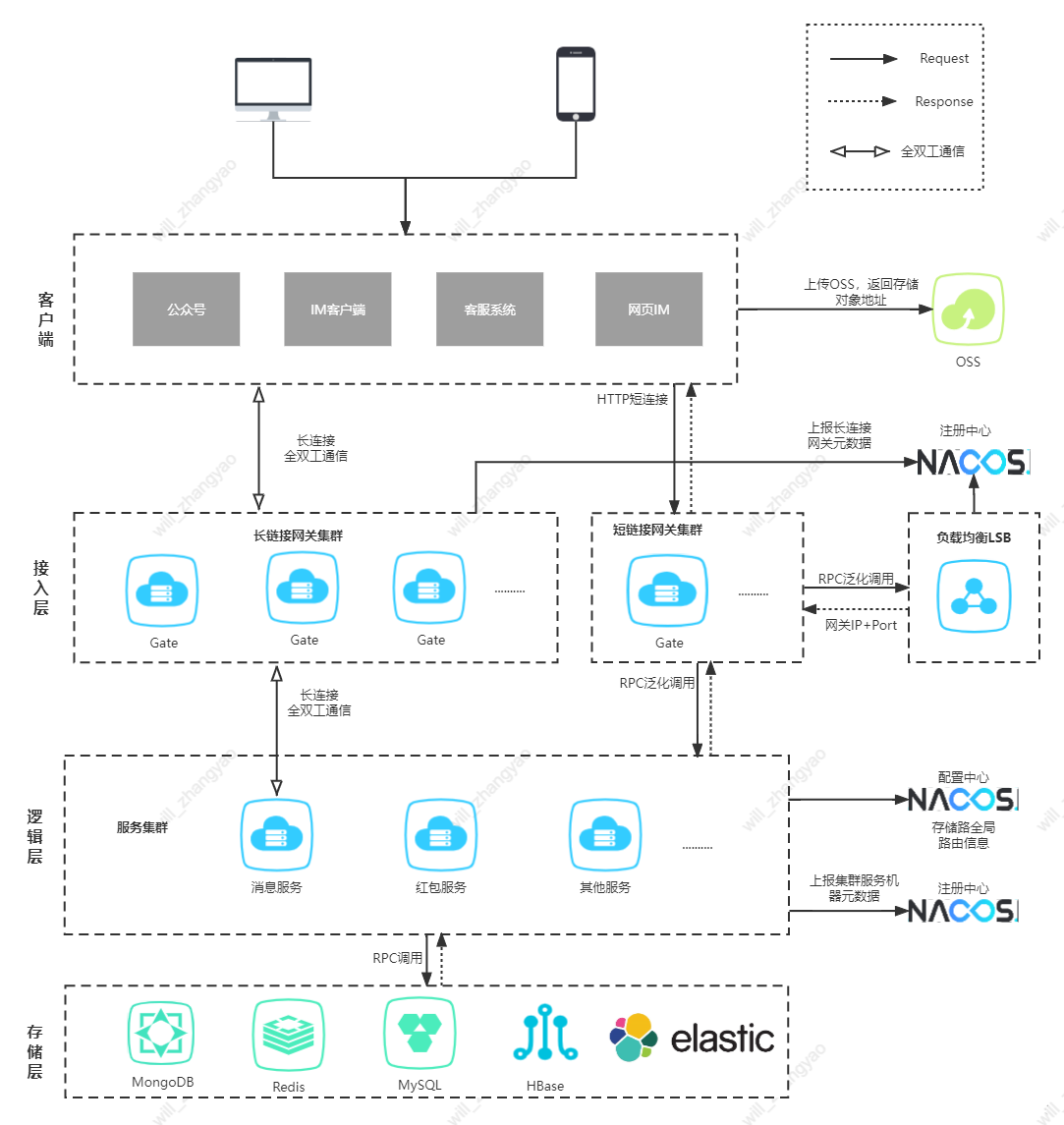

整体架构设计概览图：

使用者眼中的聊天系统

如果我们站在一个使用者的角度从直观体验上来看，一个简单的聊天系统大概由以下元素组成：用户账号、账号关系、联系人列表、消息、聊天会话。我在这里画了一个简单的示意图：

这个应该不难理解，我来解释一下。

聊天的参与需要用户，所以需要有一个用户账号，用来给用户提供唯一标识，以及头像、昵称等可供设置的选项。账号和账号之间通过某些方式（比如加好友、互粉等）构成账号间的关系链。
你的好友列表或者聊天对象的列表，我们称为联系人的列表，其中你可以选择一个联系人进行聊天互动等操作。
在聊天互动这个环节产生了消息。
同时你和对方之间的聊天消息记录就组成了一个聊天会话，在会话里能看到你们之间所有的互动消息。

开发者眼中的聊天系统

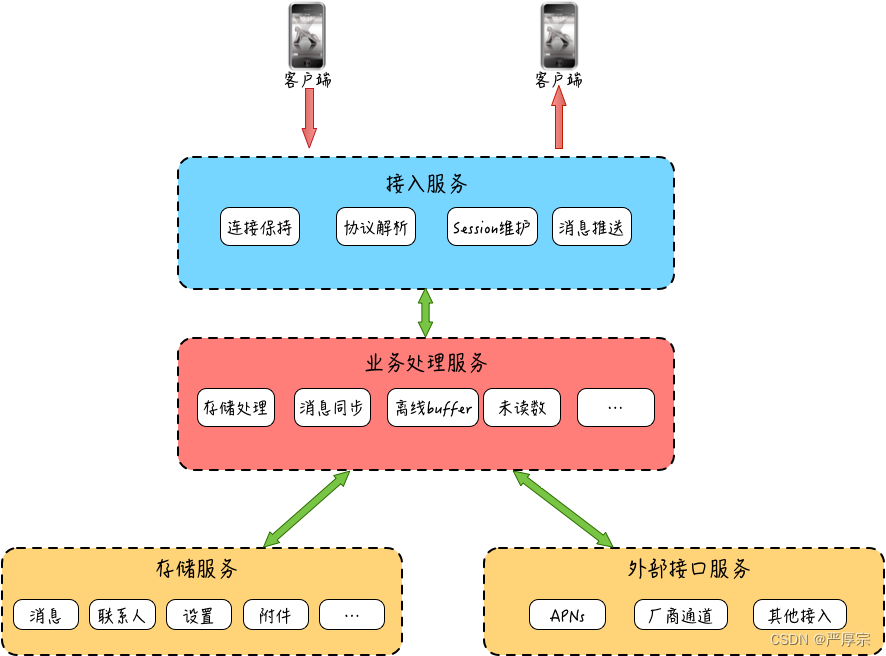

从一个 IM 系统开发者的角度看，聊天系统大概由这几大部分组成：客户端、接入服务、业务处理服务、存储服务和外部接口服务。

客户端：

客户端一般是用户用于收发消息的终端设备，内置的客户端程序和服务端进行网络通信，用来承载用户的互动请求和消息接收功能。大多数 IM 系统的客户端会负责：

client每个设备会在本地存每一个会话，保留有最新一条消息的顺序 ID；
为了避免client宕机，也就是退出应用，保存在内存的消息ID丢失，会存到本地的文件中；
client需要在本地维护一个等待ack队列，并配合timer超时机制，来记录哪些消息没有收到ack，以定时重发；
客户端本地生成一个递增序列号发送给服务器，用作保证发送顺序性。该序列号还用作ack队列收消息时候的移除。

接入服务：

接入服务可以认为是服务端的门户，为客户端提供消息收发的出入口。发送的消息先由客户端通过网络给到接入服务，然后再由接入服务递交到业务层进行处理。可以把接入服务想象成一个信件管道，联通了邮局的前台和信件分拨中心。

接入服务主要有四块功能：连接保持、协议解析、Session 维护和消息推送。

连接保持、协议解析、Session 维护和消息推送

在很多基于私有通信协议的 IM 系统实现中，接入服务还提供协议的编解码工作，编解码实际主要是为了节省网络流量，系统会针对传输的内容进行紧凑的编码（比如 Protobuf），为了让业务处理时不需要关心这些业务无关的编解码工作，一般由接入层来处理。

另外，还有 session 维护的工作很多时候也由接入服务来实现，session 的作用是标识“哪个用户在哪个 TCP 连接”，用于后续的消息推送能够知道，如何找到接收人对应的连接来发送。

接入层的高可用、负载均衡、扩展性

接入层是整个服务的门户，也是第一道防护，在接入做好攻击防护可以提高整个服务的安全性和稳定性。

业务处理服务：

消息系统的处理中枢，类比人的大脑，电脑的 CPU、GPU。大多数 IM 系统的业务会包含：

用户模块：负责注册、登录、密码、基本信息维护等业务；

用户关系模块：负责好友的添加、删除、拉黑，群组的创建、加入、踢出、解散等业务；

消息模块：这是 IM 最核心的业务模块，负责消息收发、存储调度，消息通知，消息未读数维护等等；

其他业务：例如管理后台、红包、话题、部落、广场、朋友圈、活动等其他业务。

存储服务：

这个比较好理解，账号信息、关系链，以及消息本身，都需要进行持久化存储。

一般会用到关系型数据库、非关系型数据库、文件存储 OSS等。

外部接口服务：

由于手机操作系统的限制，以及资源优化的考虑，大部分 App 在进程关闭，或者长时间后台运行时，App 和 IM 服务端的连接会被手机操作系统断开。这样当有新的消息产生时，就没法通过 IM 服务再触达用户，因而会影响用户体验。

为了让用户在 App 未打开时，或者在后台运行时，也能接收到新消息，我们会将消息给到第三方外部接口服务，来通过手机操作系统自身的公共连接服务来进行操作系统级的“消息推送”，通过这种方式下发的消息一般会在手机的“通知栏”对用户进行提醒和展示。

另外很多 IM 系统一般也会加入红包功能，相应的会对接支付渠道和接口。

二：IM 系统都有哪些特性？

从业务需求出发，IM 系统都有哪些不一样的特性。

实时性，保证消息实时触达是互动场景的必备能力。

可靠性，“不丢消息”和“消息不重复”是系统值得信赖的前置条件。

一致性，“多用户”“多终端”的一致性体验能大幅提升 IM 系统的使用体验。

安全性，“数据传输安全”“数据存储安全”“消息内容安全”三大保障方面提供全面隐私保护。

实时性

对于一个实时消息系统，“实时”二字很好地表达了这个系统的基本要求。

通过微信和你的好友聊天，结果等半天对方才收到，基本上也没有意愿聊了；直播场景下，如果主播的互动消息房间里的粉丝要等很长时间才能收到，也很难让粉丝们有积极参与的欲望。

了解到“实时性”在实时消息场景下的重要性后，在技术方面，我们会采用哪些手段来提升和保证这一特性呢？细节暂不展开，在第 3 部分的“轮询与长连接：如何解决消息实时到达问题”中，展开探讨“保证消息实时性”的几种方案。

可靠性

如果说“实时性”是即时消息被广泛应用于各种社交、互动领域的基本前置条件，那么消息的可靠性则是实时消息服务可以“被信赖”的另一个重要特性。

这里的可靠性通俗来讲，一般包括两个方面。

不丢消息。“丢消息”是互动中让人难以接受的 Bug，某些场景下可能导致业务可用性差，甚至不可用的情况。比如直播间“全员禁言”的信令消息丢失，就可能导致直播室不可控的一些情况。
消息不重复。消息重复不仅会对用户造成不必要的骚扰和困惑，可能还会导致比较严重的业务异常，比如直播间“送礼物”的消息由于某种原因被重复发出，处理不妥的话可能会导致用户损失。

那么如何做到“不丢消息”的同时，还能解决“消息重复”问题呢？对于 IM 系统可靠性的解决方案，我会在接下来的第 3 部分中的 “ACK 机制：如何保证消息的可靠投递”展开描述。
