FDTD Solutions自学整理笔记入门教程(转载+补充）

1.边界条件

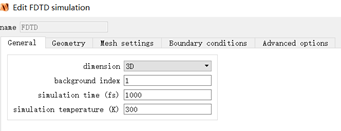

（1）General：设置2D/3D，背景折射率，仿真时间

(注：run过程中，如果process一直跑到100%才结束，说明仿真时间太短了，需修改)；

FDTD Solutions默认设置的模拟时间是1000fs(必须保证有足够时间使结果收敛)，而模拟会在场衰减到小于用户定义的电场强度时(默认设置是1E-5)自动结束；

仿真时间一般至少是光经过高折射率材料的仿真区域所用时间的两倍。

（2）Geometry：设置仿真区域大小

（3）Mesh settings：设置网格类型、网格精度、亚网格处理(材料界面处理)，推荐使用默认的自适应网格，精度使用默认2(初始使用，如有需要再提高精度)，材料界面处理选择默认0(注意：conformal variant 1通常只适合在低折射率对比的情况下使用，并不一定适合所有的金属材料)；

有可能会出现结果依赖mesh，比如峰值会随着mesh明显移动，这个是正常的，实际上有可能随Mesh Accuracy 变，这个是因为一般情况我们为可快速得到结果，网格精度比较粗糙。要得到精确结果，你需要做收敛性测试。

Mesh accuracy是FDTD自适应网格所用的划分网格大小的一个指标，共有８个精度：1对应最小波长的１／６；2对应最小波长的１／１０；3对应最小波长的１／１４；4对应最小波长的１／１８；5对应最小波长的１／２２；6对应最小波长的１／２６；7对应最小波长的１／３０；8对应最小波长的１／３４。这里的最小波长是指材料内的最短波长，如果是金属材料，还要考虑SkinDepth，实际上比较复杂的。

If your simulation involves metals, then you may want to consider using Conformal variant 1。选择Conformal variant 1就需要足够小的mesh size，否则会产生偏差。足够小的mesh也是相对而言的。In some cases, a <5nm mesh is sufficient, while in other cases a 1nm is not sufficient (optical wavelengths)。

Please do some careful convergence testing between Conformal variant 0 and Conformal variant 1 to test which method you should use for your particular application

一般我们建议PML应该离开结构半个波长左右；

FDTD Solutions还提供mesh ，在仿真区域内设置，即局部网格设置。一般情况下，这些局部网格（当然如果必要也可以将整个仿真区覆盖，不过一般不建议这样做，因为有其它的方法可以设置）都是为了进一步将某局部网格细化，例如分辨几何细节，高掺杂区，感兴趣所的量局部变化梯度很大等。也有个别时候反而是将网格加粗，这种粗化网格的使用需要慎重，除非你清楚知道原因和后果。
