冷门绝技，让你的Origin坐标轴“断掉”

01

Origin冷门绝技，

坐标轴断点。

说到Origin坐标轴设置，大部分人大概只需用到数字刻度值、标签等等基础功能。但有一种情形，你会发现还需要对坐标轴进行更复杂的设置。

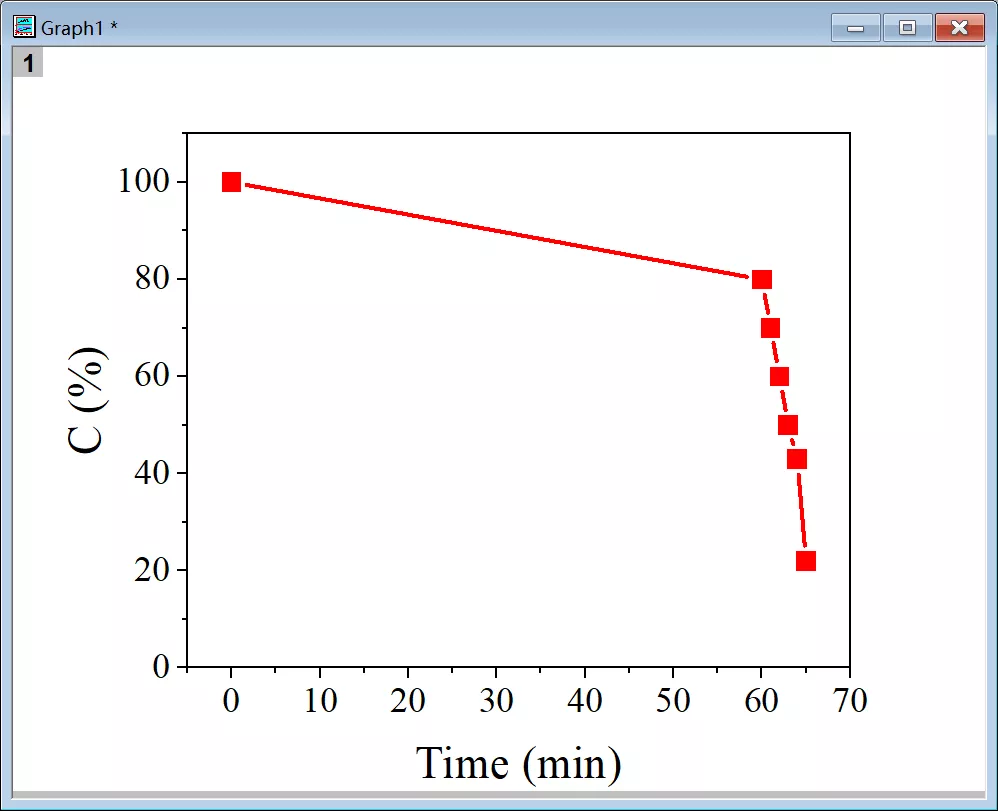

比如，要绘制随时间的变量曲线时，如下图所示。某变量从60min开始才开始明显变化，如果直接绘图，那么它是这样的：

中间出现一大段的空白区域，而需要显示详细变化的区域，数据点过于拥挤。

那怎么办？如果0-60min能缩短就好了。

Origin就能解决这个问题。

下面，小通跟大家演示一下坐标轴断点功能的使用方法：

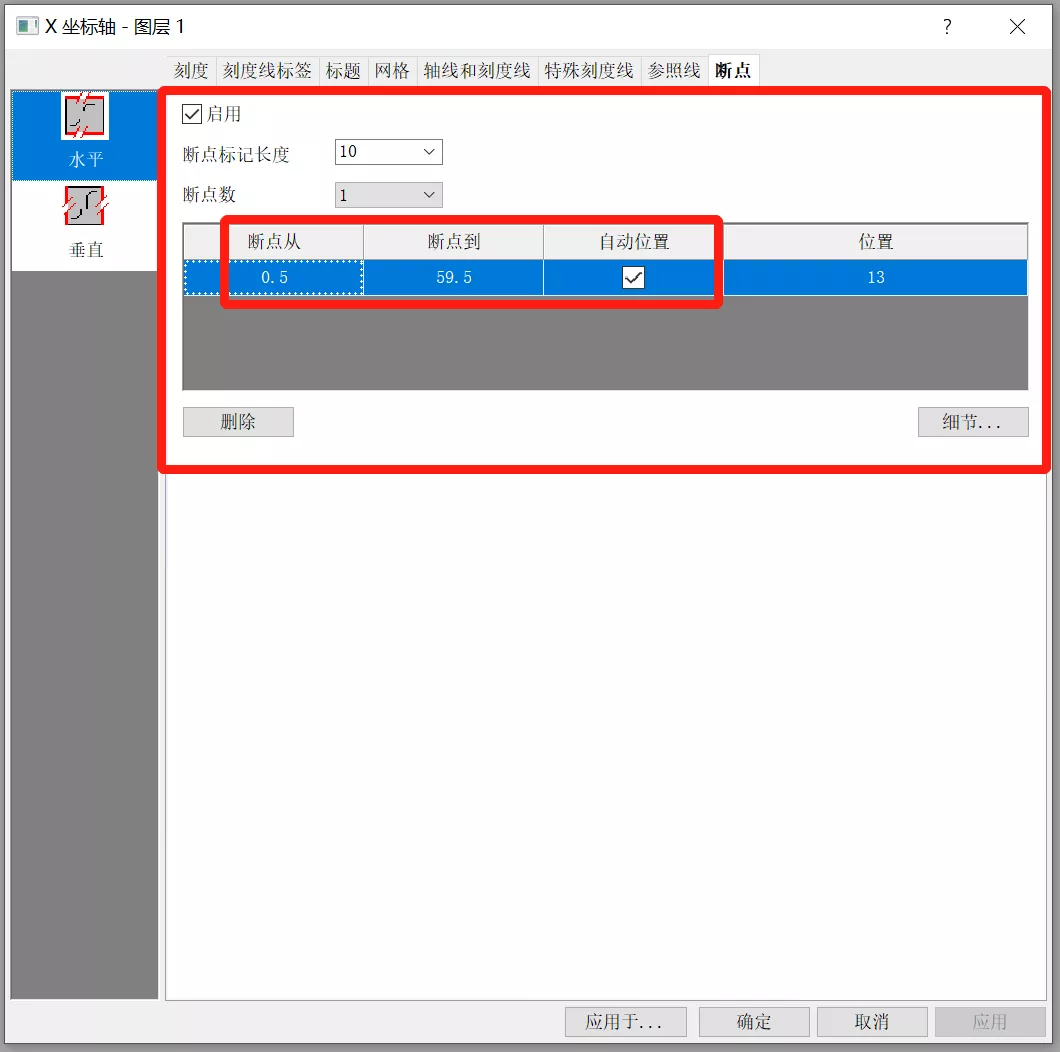

1. 双击坐标轴，进入坐标轴设置窗口，点击断点。显示的窗口如下。

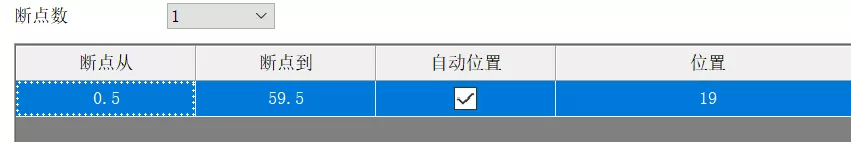

2. 勾选启用，本例中设置断点从0.5到59.5，勾选自动位置，点击应用可以看到效果。

其中断点标记长度指的是这个双斜线的长度，长度大一些会更明显很多。

如果有多个断点，请设置一下断点数，然后再设置每个断点的起始位置，方法同上。

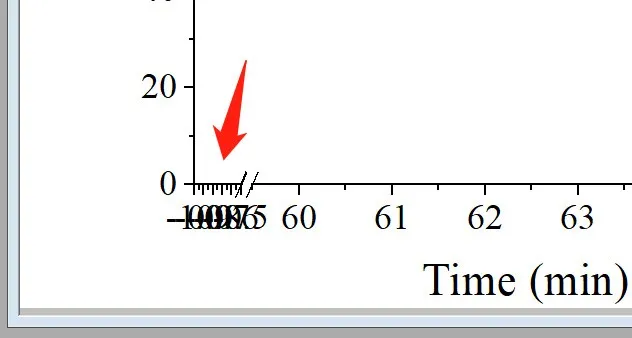

3. 需要注意的是，点击应用后，刻度线容易出现“乱码”，就像这样：

问题在于，不恰当的断点起始设置，会导致坐标轴刻度增量变化。

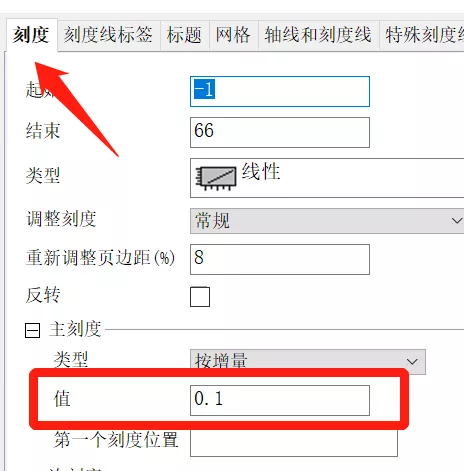

比如变成下面的0.1，而且不能直接修改该数字修正这个问题。

此时，可以修改断点起始位置，再修改刻度线增量，去解决。大家可以亲手去感受一下。

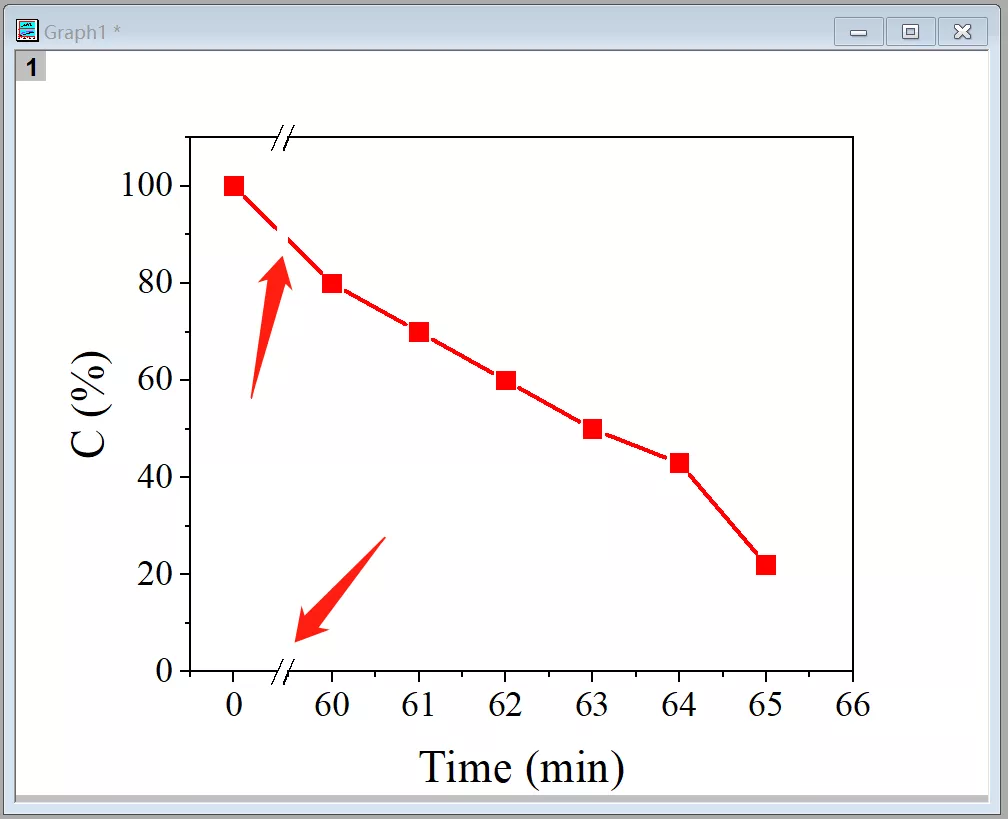

4. 最后感受一下设置断点后的数据图效果。

↑

修改后

是不是要美观很多呢？

修改前

↓

02

坐标轴刻度类型，

使用频率很高。

同样是坐标轴设置，下面这个功能使用频率就高很多了。

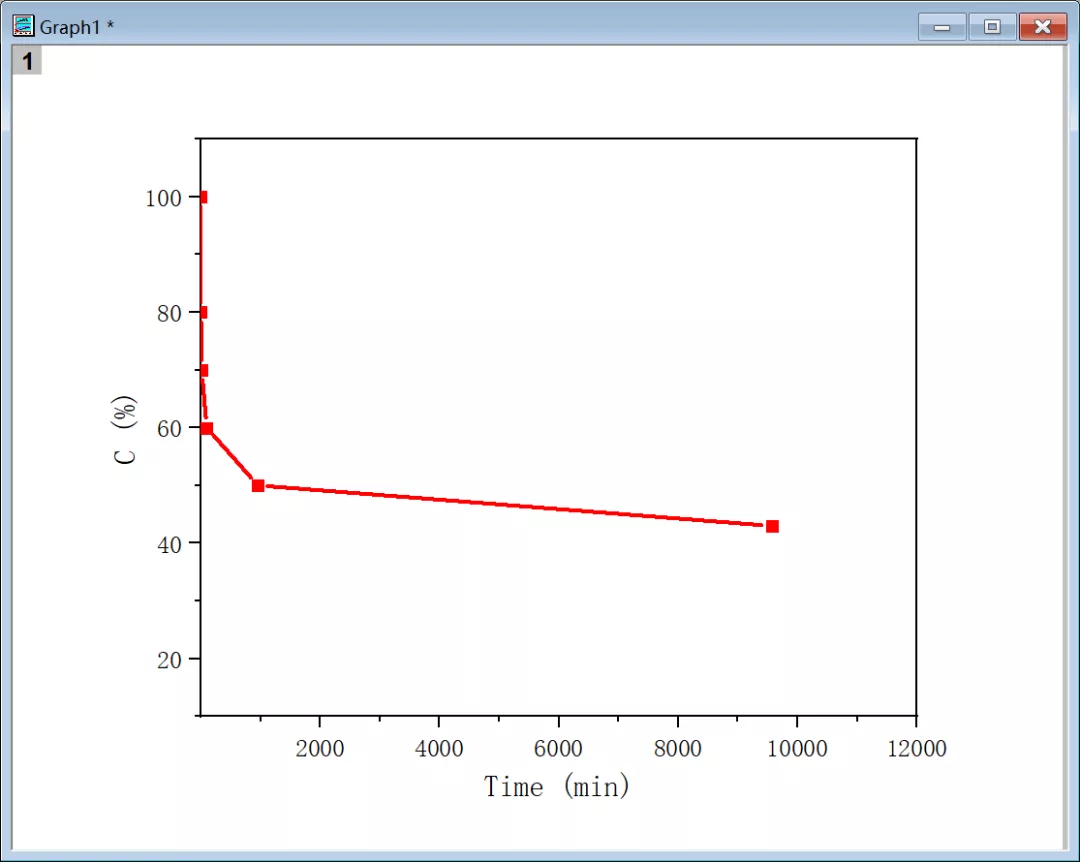

比如，当X轴不是线性变化，而是指数性变化，如果直接绘图，就像这样：

毫无疑问，也是不协调的。

设置方法很简单：

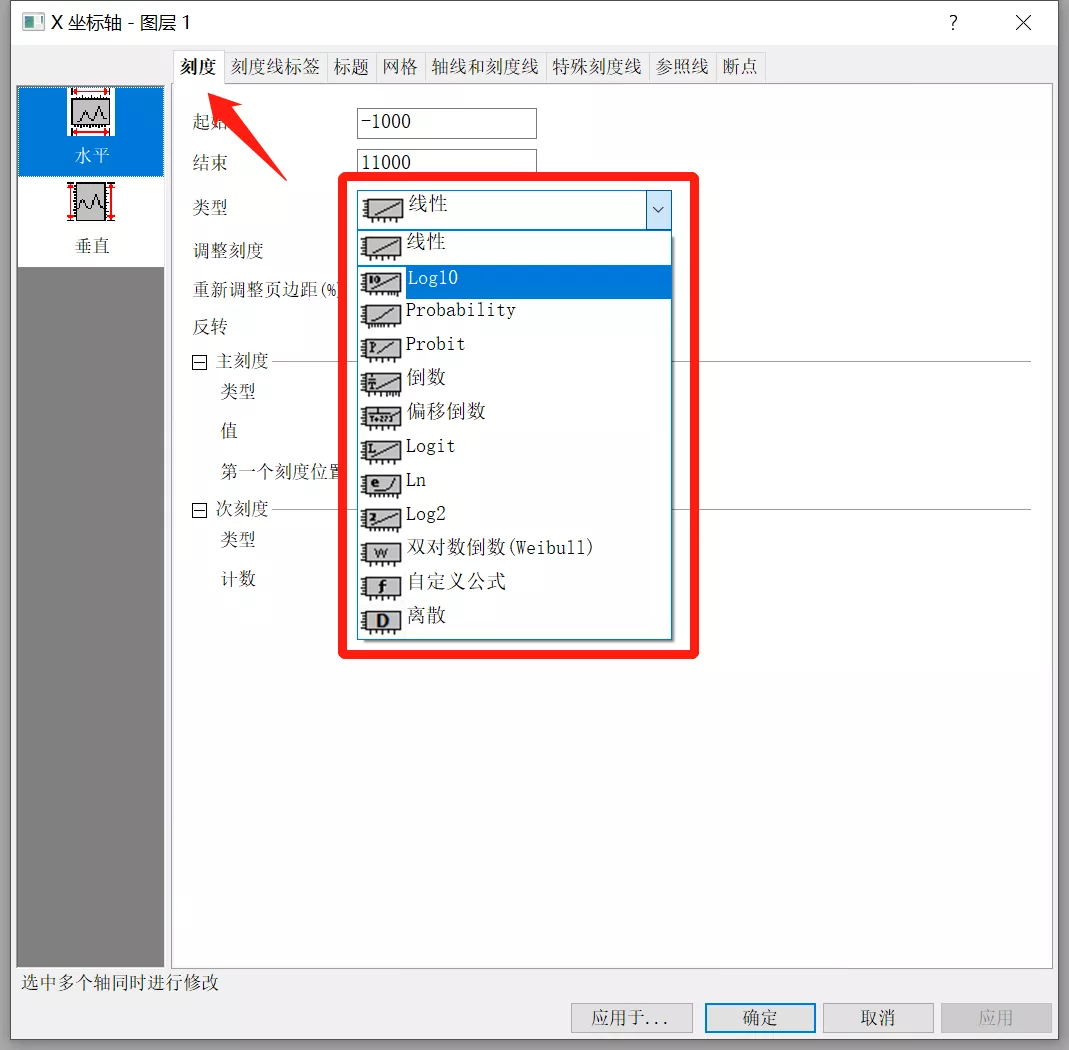

1. 双击坐标轴，刻度-类型选择Log10。

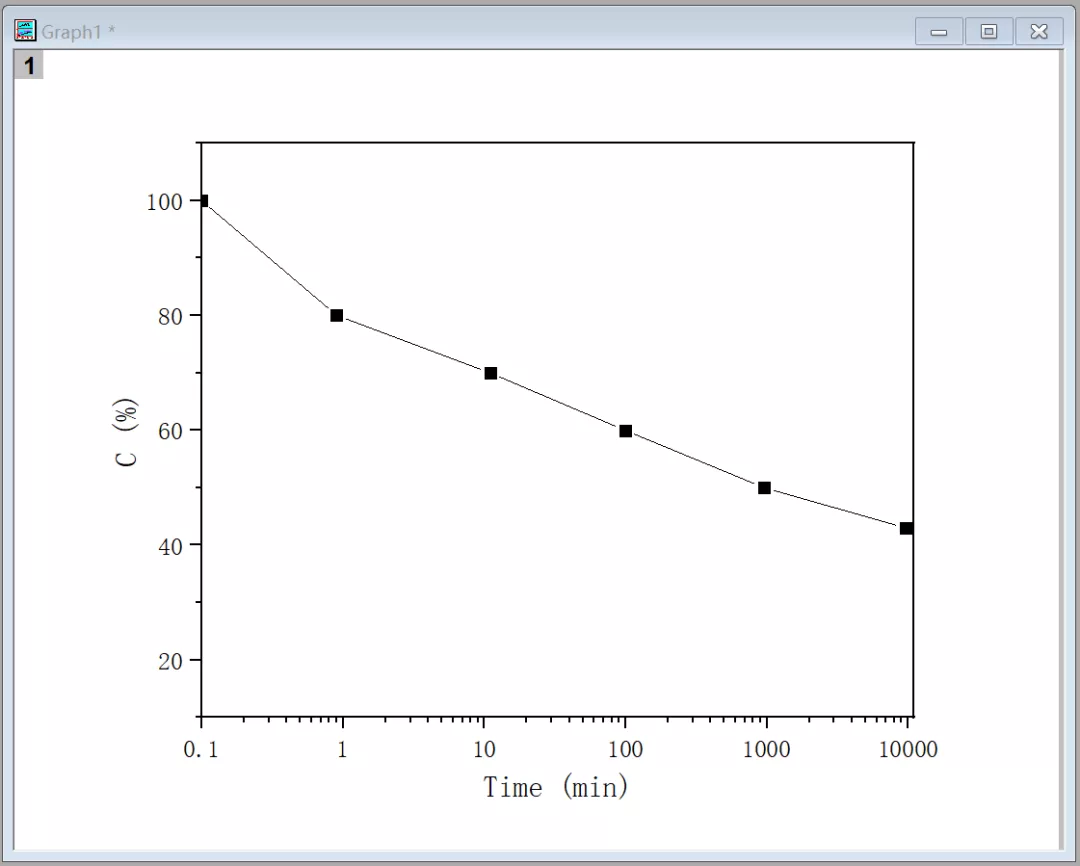

2. 测试X轴就不是线性变化了。

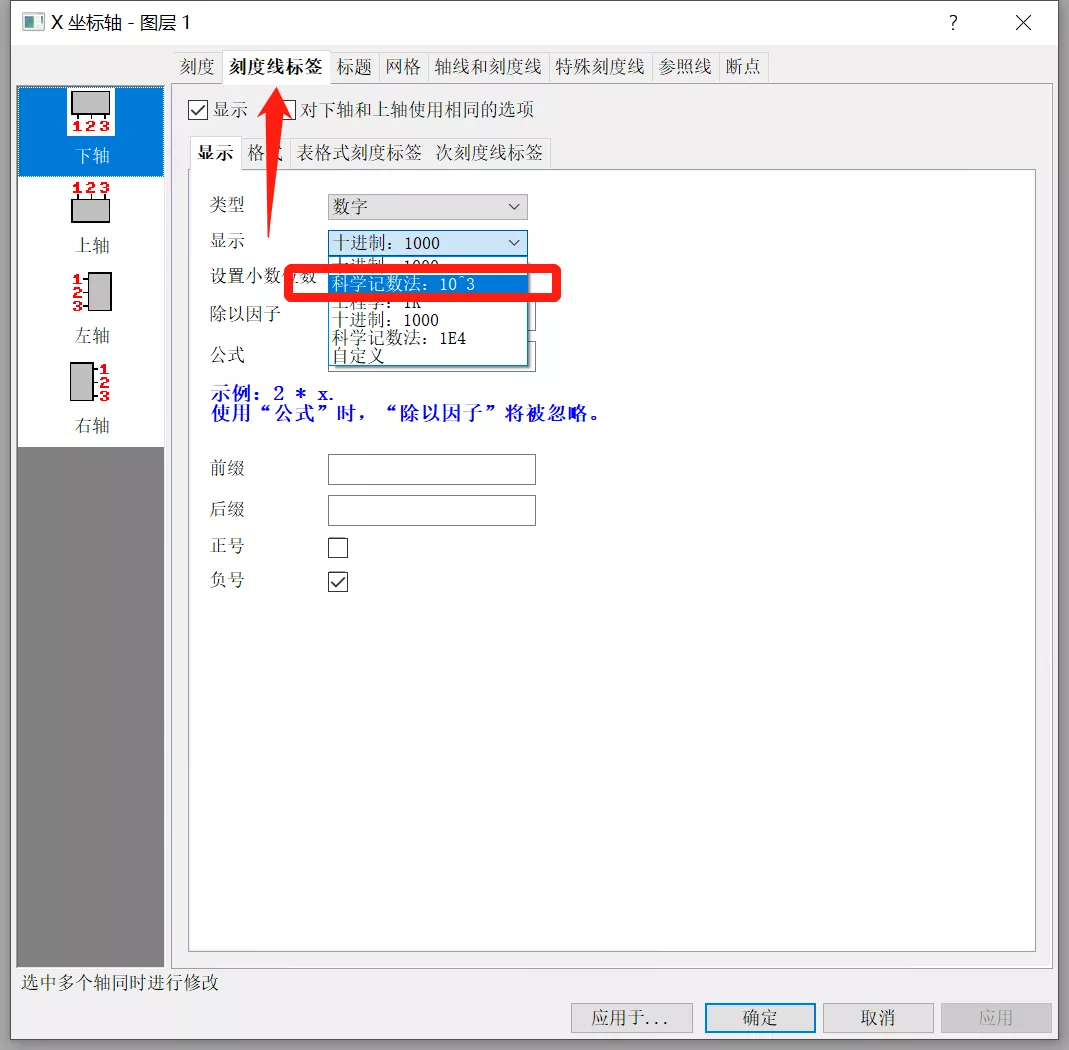

3. 再将刻度线标签设置为科学计数法。

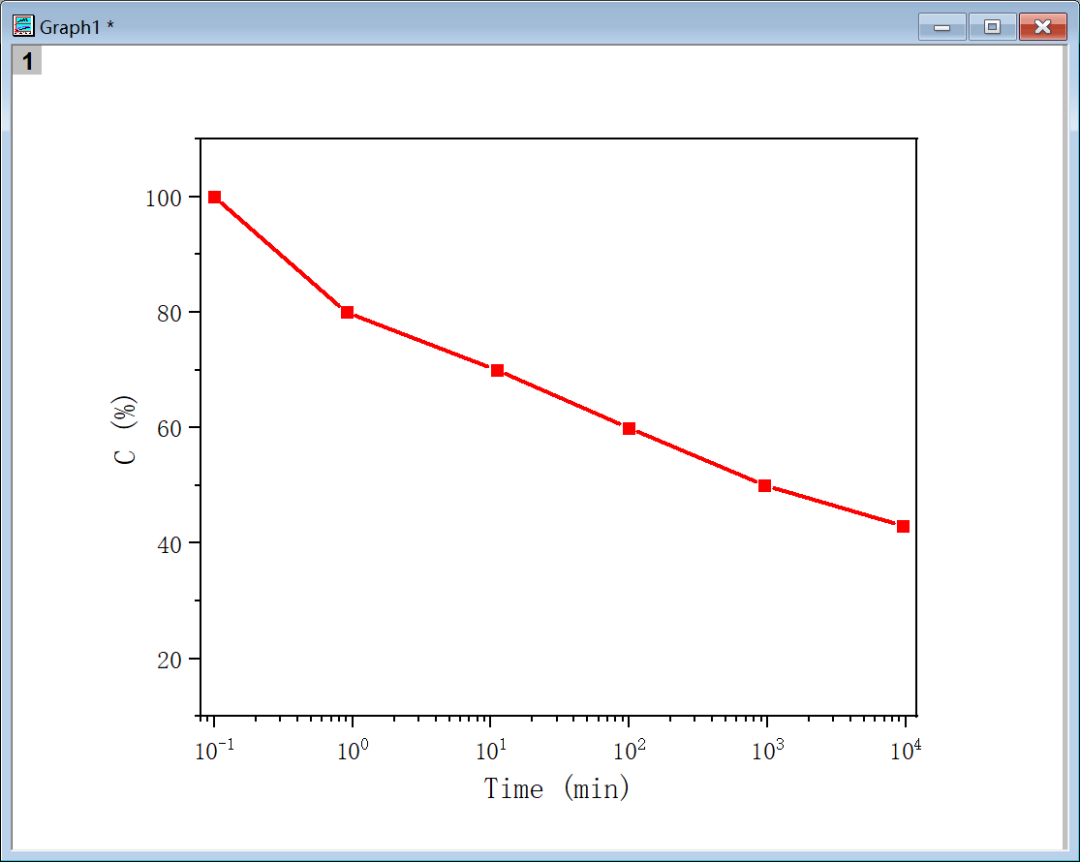

4. 如下所示，使坐标轴的刻度线更简洁易懂。

以上小小经验，却凝聚了多年经验。相信我，这也许比你看的任何视频教程更实用。
