Arcgis 中将不同栅格影像转化为同投影同分辨率同大小的影像

在arcgis 中,如果我们想把自己的影像图做成相同投影相同分辨率相同大小(完全重合),以便在其他数据软件中使用,应该如何操作?

NO.1 转换成相同投影相同分辨率,首先自己确定下需要多少分辨率的影像,确定下自己需要什么样的投影?

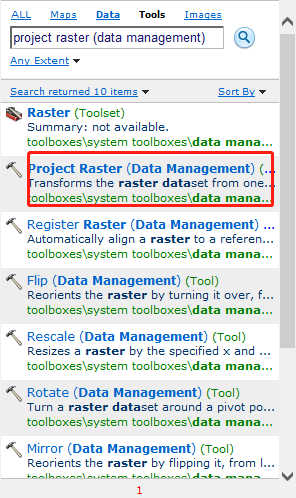

打开arcgis ,点击Search(ctrl +F),然后输入 project raster (data management ),输入自己要调整的影像图,下面选择自己要选择的投影,下面还有一项关于Ceil(x,y),的选项,可以填写自己要转化成的分辨率,如果不想自己填写,可以选择和已加载的影像图一样,然后点击确定就可以。

 NO.2要想得到大小完全相同的影像图,我们的逻辑是这样,先用栅格计算器(Raster caculate)计算得到一个两个影像重叠的部分,然后再用这个重叠的部分去掩膜提取其他的影像,这样得到的所有的影像图就是一样的大小。

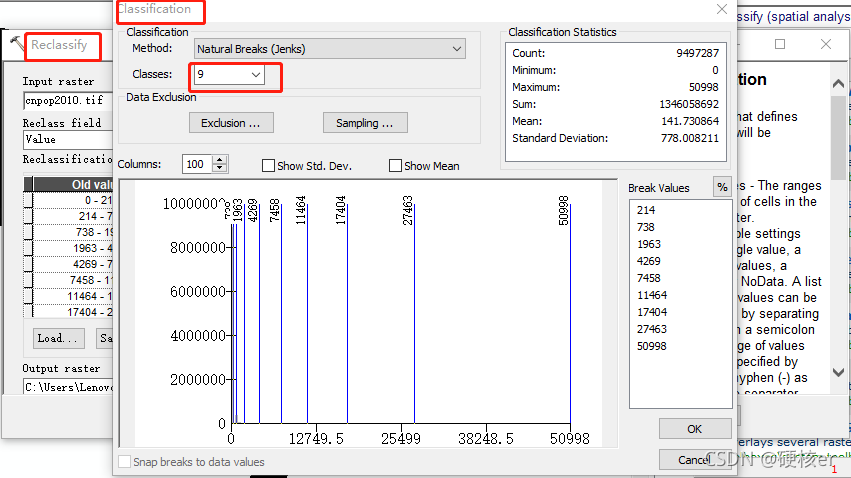

NO.3  第二步得到的影像图 我们只需要他的范围信息,所以这里做一个重分类处理,就是把所有值分成一类,具体操作是,直接在工具栏搜索reclassify,将所有值分成一类。(操作图如下)

 (把这个9改成1就可以了,就得到了一张栅格影像图)

NO.4最后一步是用上一步得到的影像图去分别掩膜提取别的影像图,最终得到同投影同分辨率同大小的影像图,掩膜提取步骤比较简单,直接搜 Extarct by mask,上面输入自己的影像,下面输入第三步得到的范围信息栅格就可以得到结果。

 发个博文,方便自己以后用~





python2.7栅格数据批量转换投影:ProjectRaster_management (in_raster, out_raster, out_coor_system, {resampling_type}, {cell_size}, {geographic_transform}, {Registration_Point}, {in_coor_system}) in_raster 输入栅格数据集。Mosaic Layer; Raster Layer out_raster 要创建的输出栅格数据集。以文件格式存储栅格数据集时,需要指定文件扩展名,具体如下:.bil - Esri BIL, .bip - Esri BIP, .bmp - BMP, .bsq - Esri BSQ, .dat - ENVI DAT,.gif - GIF,.img - ERDAS IMAGINE,.jpg - JPEG,.jp2 - JPEG 2000,.png - PNG,.tif - TIFF,无扩展名 - Esri Grid,以地理数据库形式存储栅格数据集时,不应向栅格数据集的名称添加文件扩展名。 将栅格数据集存储到 JPEG 文件、JPEG 2000 文件、TIFF 文件或地理数据库时,可以指定压缩类型和压缩质量。 Raster Dataset out_coor_system 输入栅格投影到的目标坐标系。默认值将基于“输出坐标系”环境设置进行设定。该参数的有效值是扩展名为 .prj 的文件。现有要素类、要素数据集、栅格目录(基本上包含了与坐标系相关的所有内容)。坐标系的字符串表示。要生成此类较长的字符串,可向模型构建器添加一个坐标系变量,并根据需要设置该变量的值,然后将模型导出到 Python 脚本。 Coordinate System resampling_type (可选) 要使用的重采样算法。默认设置为 NEAREST。 NEAREST —最邻近分配法 BILINEAR —双线性插值法 CUBIC —三次卷积插值法 MAJORITY —众数重采样法 NEAREST 和 MAJORITY 选项用于分类数据,如土地利用分类。NEAREST 选项是默认设置,因为它是最快的插值法,时也因为它不会更改像元值。请勿对连续数据(如高程表面)使用 NEAREST 或 MAJORITY。BILINEAR 选项和 CUBIC 选项最适用于连续数据。不推荐对分类数据使用 BILINEAR 或者 CUBIC,因为像元值可能被更改。 cell_size (可选) 新栅格数据集的像元大小。默认像元大小为所选栅格数据集的像元大小。 Cell Size XY geographic_transform (可选) 在两个地理坐标系或基准面之间实现变换的方法。当输入和输出坐标系的基准面相时,地理(坐标)变换为可选参数。如果输入和输出基准面不同,则必须指定地理(坐标)变换。 有关各个受支持的地理(基准面)变换的详细信息,请参阅位于 ArcGIS 安装目录的 \Documentation 文件夹下的 geographic_transformations.pdf 文件。 Registration_Point(可选)用于对齐像素的 x 和 y 坐标(位于输出空间中)。配准点的工作原理与捕捉栅格的概念类似。通过配准点可指定用于定位输出像元的原点,而不是仅将输出捕捉到现有栅格像元。所有输出像元与该点之间必须间隔一个像元。该点的坐标不必位于一角,也不必落入栅格数据集中。捕捉栅格环境设置参数将优先于 Registration_Point 参数。因此,如果您要设置配准点,请确保尚未设置捕捉栅格。 in_coor_system (可选) 输入栅格数据集的坐标系。Coordinate System
