3D打印技术参考注意到，在即将于下个月举办的TCT亚洲3D打印展期间，铂力特已宣布将展示在LSF（激光立体成形）工艺的工程化应用方面的多项新进展，该技术可为大尺寸零部件的快速制造和低成本制造提供解决思路；同时，其多项新可成形材料的技术及应用成果也将展出。

1. 展示多项激光立体成形应用成果

2024年1月，东方空间“引力一号”运载火箭成功发射。铂力特参与了研制工作，利用LSF技术为客户批量生产了30余件大型结构件，缩短零件研制周期，帮助火箭成功发射。

在低成本制造方面，以隔离环为例。隔离环尺寸为φ560mm×70mm，利用传统生产方式加工难度大，周期长；利用LSF技术，可以大大降低生产成本与能耗，缩短生产周期，提高材料利用率。

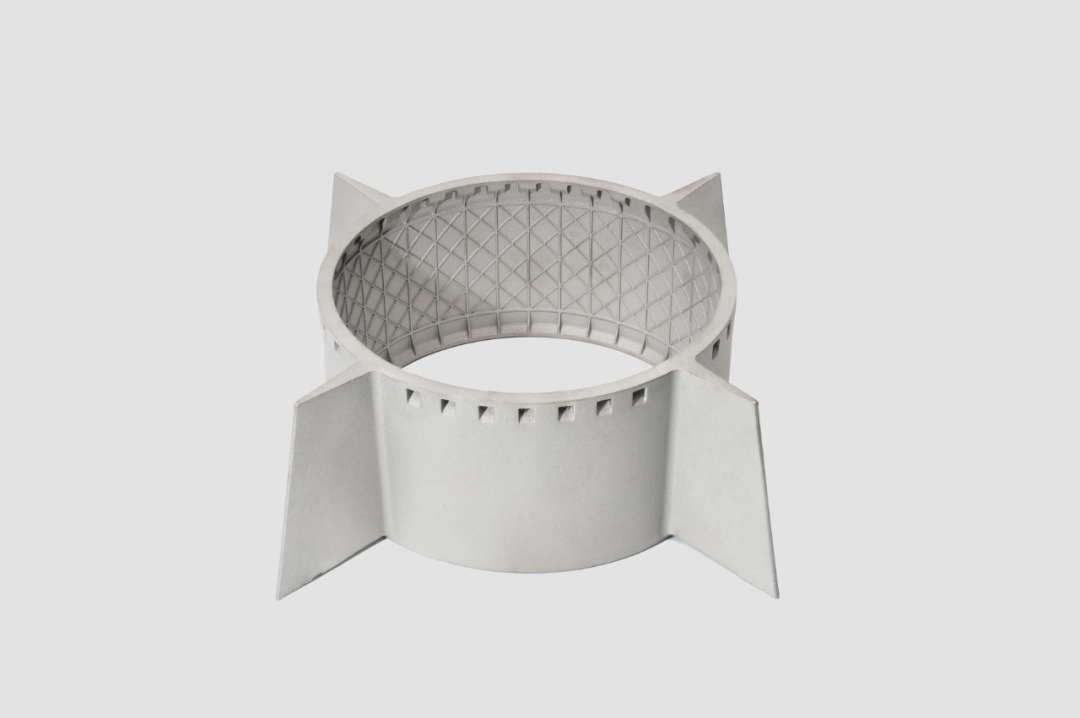

隔离环示意图

铂力特多项LSF工艺的技术成果和应用成果将亮相今年5月在上海国家会展中心举办的TCT Asia 2024展会。

铜基复合材料结构展件

先进铜基复合材料是火箭发动机内衬的重要组成部分。其衬里需要铜合金的高导热性，外层则需要镍基合金的高温强度。传统金属连接技术在大型发动机部件制造时成本较高且工艺复杂。铂力特针对铜合金导热性能好、比热容小，成形时激光光斑反射率大的特点，开发出双金属复合结构的成形工艺及设备，打印出铜合金/高温合金环形结构件。环形结构件尺寸为120mm×120mm×120mm（含基材），内环为铜合金，外环为高温合金，实现了异种材料变工艺分区成形。

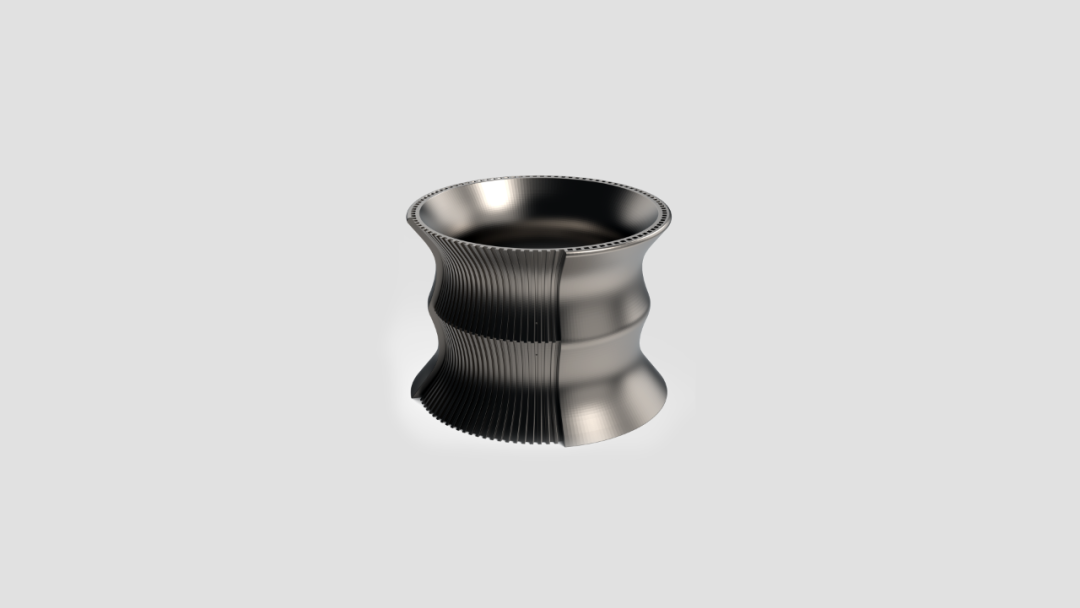

环形结构件

LSF大尺寸自成形结构件

使用LSF技术打印大尺寸零件的某些悬空结构时，需要添加实体支撑完成打印，造成零件重量增加、制造周期长、制造成本高等问题。铂力特开发出大角度自成形工艺，打印出框梁缩比件和栅格结构样件。框梁缩比件为钛合金材料，尺寸为280mm×390mm×390mm，实现了大角度、较复杂特征的快速、一次成形制造，提升制造效率，降低制造成本。

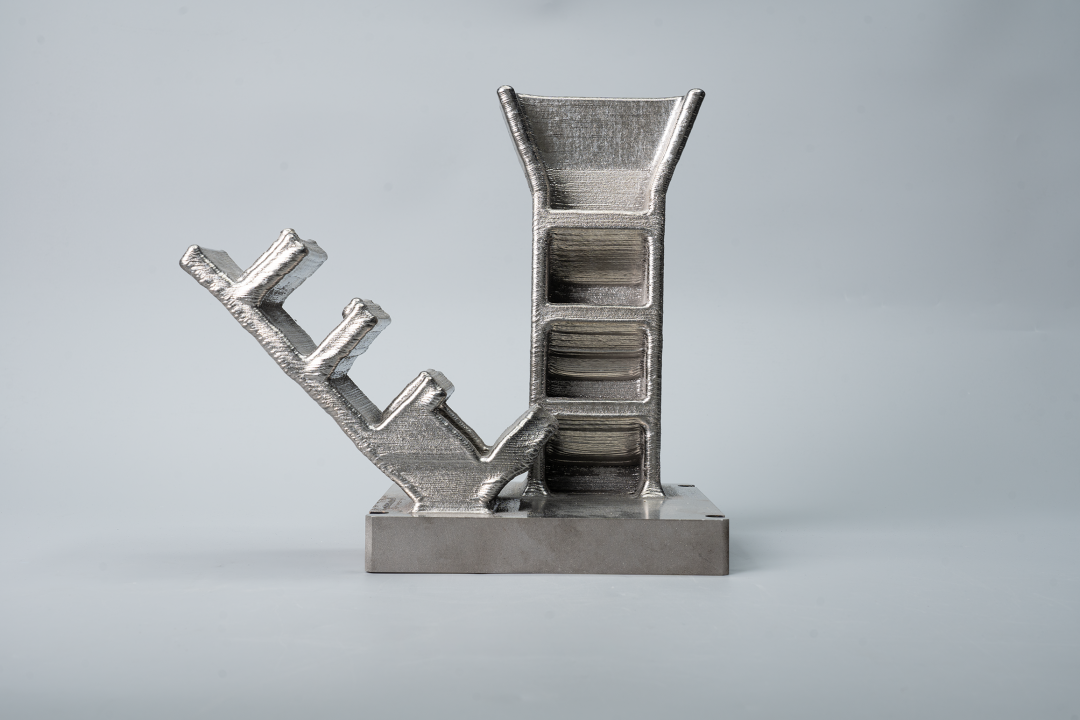

框架缩比件

栅格结构样件尺寸为510mm×130mm×505mm，该工艺应用到栅格类典型结构中，可以在缩小成形幅面的同时大幅减少支撑，实现垂直结构的快速毛坯制造，提高了LSF可成形零件的结构复杂性。

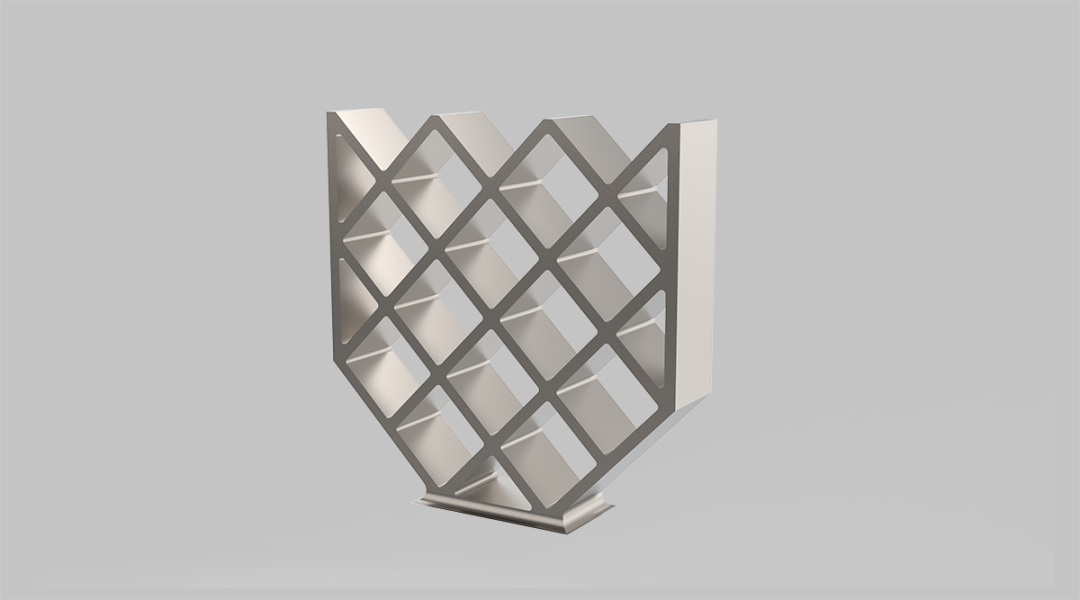

栅格结构样件示意图

随着工业应用要求的提高,苛刻的服役环境对同一零件的不同部位提出了不同的性能要求。铂力特开发出LSF分区变参数成形工艺、梯度成形工艺以及多合金成形工艺，打破了零件原本单一的材料性能,使得关键零件部件在不同部位具有不同功能与性能，提高了零部件设计及优化的自由度。TCT Asia 2024现场将展示BLT-C400设备打印出的相关梯度成形工艺和多合金成形工艺试样。

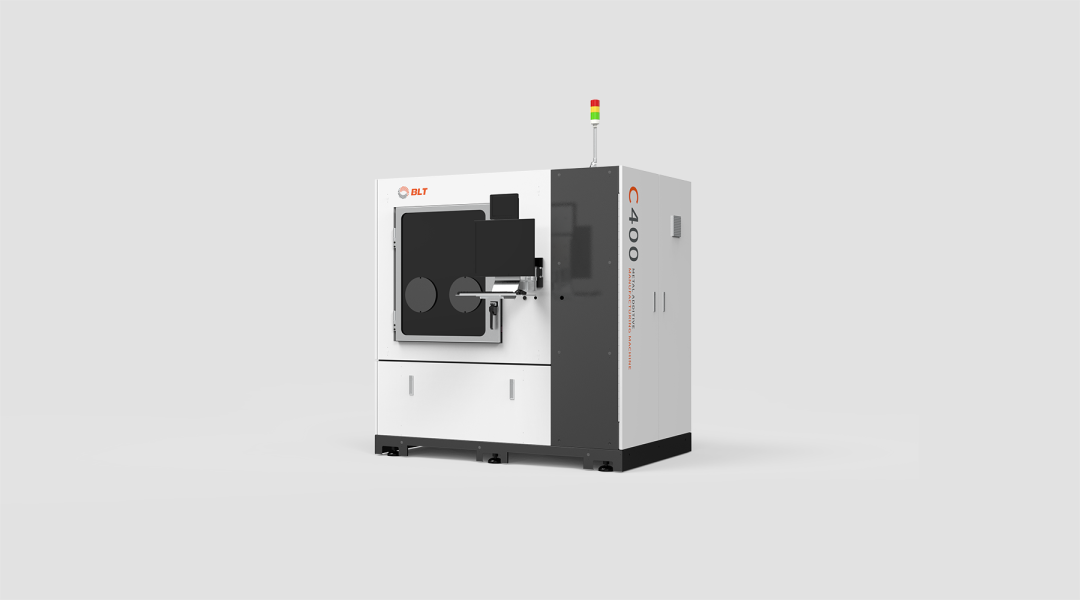

BLT-C400设备

BLT-C400设备专注于航空航天零件修复和科研领域。为了实现更高效的修复需求，BLT-C400设备开发了辅助修复功能和自动修复功能，辅助修复功能能大幅缩减修复区采点-修复模型处理-修复程序处理时间；自动修复功能则通过高精度数据采集及算法重构，实现叶片批量修复，大幅提高生产效率。

为了实现更多材料、性能的开发探索，BLT-C400设备为客户提供了较宽的工艺窗口:光斑0.5mm-4mm,功率100W-2000W以及500℃预热平台，助力高熵合金、高熔点合金等多种材料开发。

BLT-C400设备最大支持4路独立送粉-混粉功能，支持4种材料的混合打印，可编辑实现线梯度，面梯度，层间梯度试块打印。

熔化凝固中的多物理场交互也是材料研究探索的方向，BLT-C400设备可选配数字化超声波振动能场装置以及数字化旋转磁场装置，助力客户研究材料在电磁波（激光）-磁场-声场综合影响下的成形组织性能。

2. 展示可成形新材料应用

铂力特针对各领域用户对不同材料的应用需求，持续进行技术研发。截止到2023年底，铂力特可成形材料涵盖钛合金、高温合金、铝合金、钛铝系合金、铜合金、不锈钢、模具钢、高强钢、钽钨合金、银、硬质合金等80余种。铂力特多项新可成形材料的技术及应用成果也将在TCT Asia 2024现场展出。

本次亮相展会的高强铝合金展件可用于航空航天领域。此类零件属于薄壁异形管路结构，存在夹层内腔，质量和精度要求高。采用传统生产方式加工难度大且成本高。铂力特对零件进行了优化设计，采用铂力特新推出的某高强铝合金材料，利用BLT-S400设备一体成形，成形时间约30h。成形零件控形效果好，零件减重超20%，内部质量和表面质量满足使用要求。

2023年，铂力特推出适用于航空航天领域的钛合金可成形材料BLT-Ti65和BLT-Ti2AlNb。铂力特近期推出的BLT-Ti65展示件，尺寸为φ150mm×90mm，利用BLT-S310设备成形，突破了传统钛合金使用温度低于600℃的特性，成形零件具有良好的高温强度、塑性，综合力学性能优异。

BLT-Ti65展示件

-Ti2AlNb流道展示件示意图

BLT-Ti2AlNb合金具有密度低、高温耐氧化等优良的室温及高温力学性能，可在800℃到900℃范围内长期使用。铂力特推出的BLT-Ti2AlNb 流道件尺寸为83mm×81mm×60mm，利用BLT-S310成形，零件内外壁设计有数十条矩形流道，结构紧凑，最薄壁厚仅1mm。该材料相比于镍基高温合金，可以显著减重，成为新一代空天领域应用前景较大的先进高温轻质结构材料。
