AD19技术笔记-常用PCB设计思路-布线篇（一）

日期	作者	版本	说明
2020.12.02	Mr.Zheng	V1.1	基于PCB设计的思路与技巧

---

前言

这是我在CSDN上的第一篇博客，也是我入职以来做技术研发写的第一篇公开笔记，将自己一些走过的弯路以及掌握的要点记录下来，温故知新，也算是为一些初学相关技术的新人提供一些帮助。

---

一、简单PCB布线技巧

1.同层布线规范

PCB同层中布线，尽可能减少直角弯、折线等布线方式，尽可能令其电流流畅顺利的通过，宏观上如果把PCB走线想象成水管里的水流，经过直角弯会大大减缓流速，这样记忆有助于在布线时，时刻提醒自己不要布角度过大的走线，有些情况为了提升绘制PCB的效率可以布直角弯，这部分我会在一.3里说明。

2.不同层布线规范

PCB不同层布线，如果非高速采样电路，过孔位置的不同层走线相交处可以任意设置连接角度，不必遵循同层布线规范。

3.特殊布线窍门补充

PCB同层布线有种情况可以布直角弯或者类似三岔路口这种走线连接点，当此处走线非高速采样电路，也非需要拓宽走线宽度的主电路走线时，可以三根线汇集处设置为直角弯，为什么要这么做，肯定是因为这三根或者四根线最方便省时的接法就是直角弯，在不违背上述两点限制的情况下可以直接最简方式直接连直角弯，高效省时，然后进行整体泪滴处理时，快捷键T,E自动布置泪滴，这时候你板子所有直角弯处连接点附加都会自动补上弧度泪滴，电流流通就不会过直角了，回头看，这时候布置直角弯即不影响信号的正常传输，又省时省力，节省下来的时间多画块板子它不香吗~

二、接地线技巧

1.地线网络连接规则

举个例子：两种接地网络，AGND与DGND，如何连线，为了信号的完整性，最好不要把接地网络也用一根一根走线连接起来，这里一个非常精妙的方法是宏观上把底层当做大地层，顶层当做信号层，这样底层完全可以全部设为接地，在需要接地的网络连接位置直接打过孔即可完美实现这一设定；AGND与DGND区分开来可以在附铜的时候附两个区域，即可区分开来两种不同的接地网络；

2.地线区域设置方法

其他网络连接完毕后，接地的网络全都留下来，这时候宏观看一下你所需要设置的地线区域，设置覆铜大概覆盖上此区域，然后覆铜网络标号修改为预设的接地网络标号，之后，只需把要接地的元器件端子延伸出来一段很短的走线，然后打上过孔打穿到接地网络覆铜上面，就可以完美实现地线区域网络连接设置。

3.处于地线覆铜区域器件的接地方式

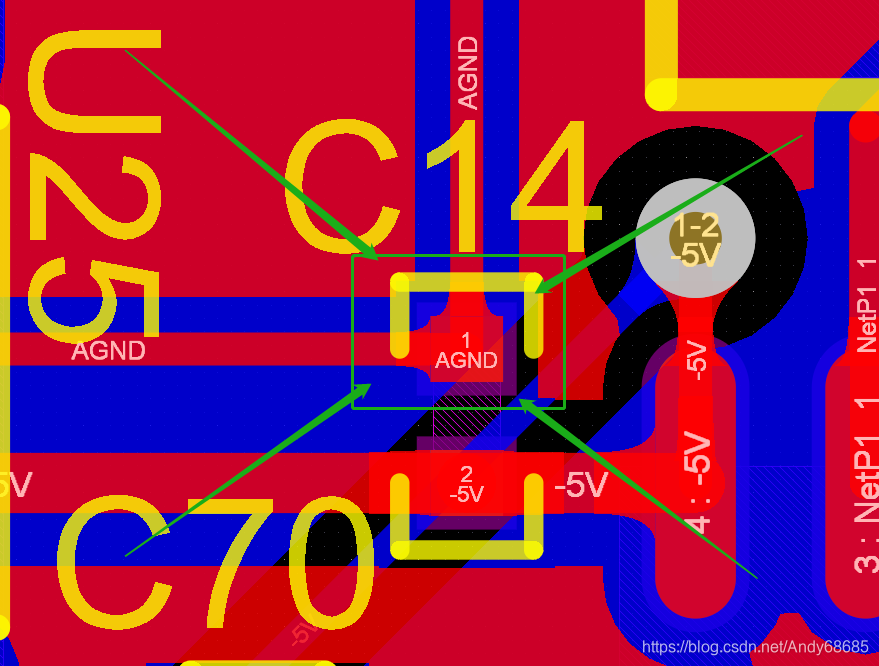

此区域元器件接地端如何打过孔方式如下：顶层接地端先引出一根宽度适当的导线，然后打过孔使整个过孔与这根导线相连，均为接地网络，然后缩短这根导线使过孔尽量离接地端子很近，最后自动设置泪滴，TGA快捷键覆铜自动修改；
在贴片生产上，此区域元器件接地端的过孔，是不允许过孔打在焊盘上的，虽然理论上可行，但是在大规模贴片焊接时，锡在高温下很有可能从焊盘上的过孔处流下去，两个危害：第一：本来剂量刚好够焊接这个元器件的锡液流出去一部分后再焊接，有可能导致元器件虚焊，虚焊危害极大！第二：流出的锡液有可能会流到电路板其他地方，造成某些元器件引脚短接，产生难以估计的影响；

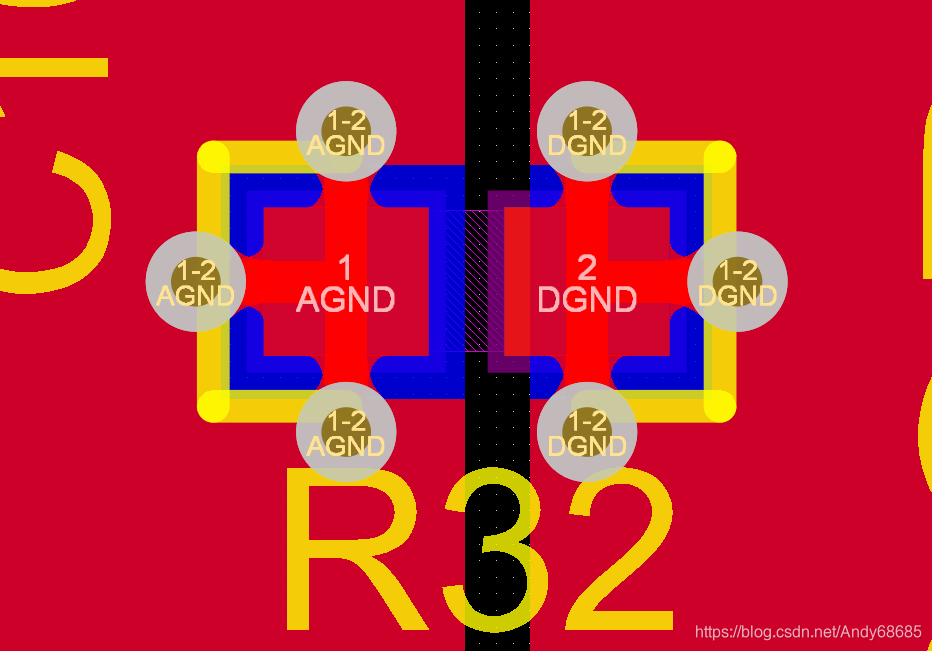

小技巧：接地电容一侧打三个过孔，是因为电容一侧要接地，遵循焊盘不能打过孔原则，理论来讲端子接到地距离越近，通道宽度越大越好，由于规则限制，走线在尽可能粗、过孔与端子距离尽可能小的情况下，打一个过孔，效果不是很好，这个时候分三个方向布三个走线打三个过孔，电容与地相连的效果就非常好了，为什么不设五个走线五个过孔的原因是因为过孔不能打太多，多了就会像板子与板子连接处薄弱位置一掰就断效果一样，电容容易受外力作用挤压连带着自己下面这块焊盘和电路板一起脱落；补充：设计电路板要考虑综合因素，客户不会像自己一样带四个铜柱去防止电路板磕碰损坏，这时候就要在设计PCB的时候充分考虑到电路板的使用寿命和耐操程度，在设计上就充分考虑好这些问题，才能使设计的每一块板子又耐用又稳定；

总结

本次技术备忘文档涉及到的快捷键如下：
T，E = 自动设置泪滴
P，G=覆铜放置
T，G，A=覆铜自动修改
