普源DS1052E固件升级【附所有升级固件及工具】

折腾了两天，总算是弄好了。
升级的目的是啥？DS1052E的带宽是50M，示波器的时基最小可以调到5ns。固件升级后示波器的时基最小可以调到2ns，理论上说明此时示波器的带宽是100M。
网上的方法能找到很多，我总结一下大概的流程以及可能遇到的问题。
我参考“直接升级”这个案例进行的升级。也是在碰壁多次后解决我的问题的方法。这里描述的方法是直接给了一个破解的固件，这个固件是根据普源官网最新的固件修改过来的（当然我写这篇文章的时候，这个固件已经不是最新的了，但是你仍然可以去下载最新的固件自己修改）！这个固件版本是00.04.01.00.02，一般你示波器版本低于这个版本都能直接升（实际测试发现，如果你示波器当前版本和待升级的版本一样，同样会提示你是否需要升级）。该方法的好处就是，不需要像10年前比较流行的一定要到00.02.02SP这个版本上才能再升级，就避免了从中间转的过程。没错，这个可是十几年前就已经讨论的话题，现在才拿出来说未免太晚，但是没办法，手上正好有一台公司淘汰的示波器，权当折腾了。
下面开始说下具体的升级过程
①下载固件

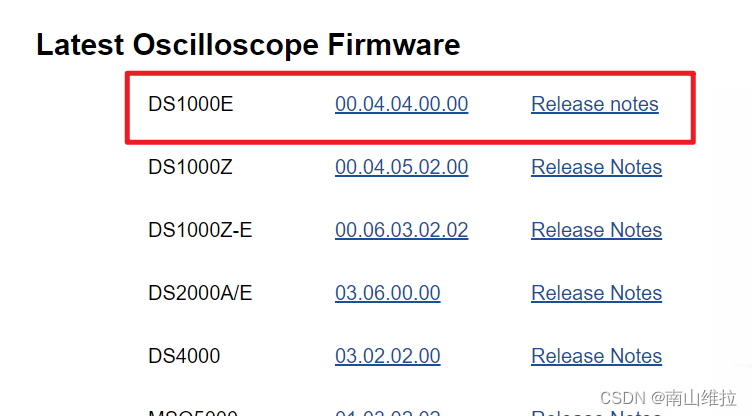

去“普源官网固件中心”下载对应型号的固件。

可以看到这里最新的固件已经到00.04.04.00.00了，但是你要知道，这个版本最后维护已经是在2012年了。我也会打包放到链接中。

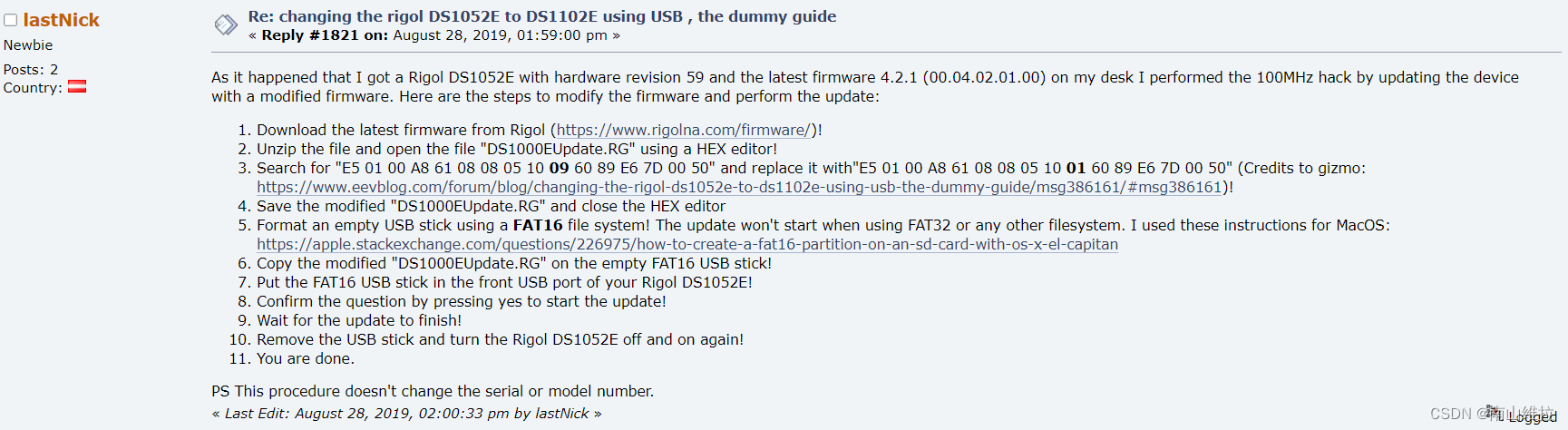

②破解，具体的思路是来自这个国外论坛，这个论坛可以好好研究研究，上面讨论了很多你可能会遇到的问题。

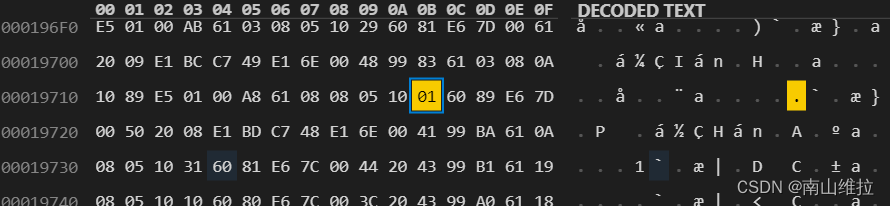

根据上面的描述，需要将第一步下载的固件用hex editor打开成二进制文件，然后进行修改。固件的文件名是“DS1000EUpdate.RGL”。hex editor我是用的vs code上的插件，具体怎么用可以自行百度。总之，打开之后你看到的就是一串二进制文件，很长很长。然后开始找“E5 01 00 A8 61 08 08 05 10 09 60 89 E6 7D 00 50”这一串代码，找到后将其中的“09”替换成“01”，如我图中标黄色所示

前面的00019710是这段代码的地址。按照这个国外论坛中的描述，“00.04.01.00.02”这个版本的这段代码对应的地址是在“00019690”，但是我在这个地址没找到这段代码，然后继续往下找找到了。但是地址对不上，当时还挺纠结，不确定能不能改，因为如果改错了，很可能就成砖了，庆幸成功了。但是我这里只是提供一种思路，如果你按照我的方法升级有问题了，我不负责呦。将这里改好后保存就可以了。
③升级
将修改好的文件（注意是“DS1000EUpdate.RGL”这个文件）拷贝到优盘中，这个优盘不能有其他任何文件，且要放到优盘的根目录。网上说对优盘有要求，这个我不太清楚。不过我在之前升级的时候遇到很多问题，优盘插上示波器能识别到优盘，但是就是不提示有新固件，也不提示我要升级。一开始怀疑是优盘有问题，换了几个都不好使。最后发现是升级的固件有问题，知道我遇到这个一步直接升级的固件，优盘插上就直接识别到了。我用的优盘是USB2.0的，格式是FAT32，容量是32GB。

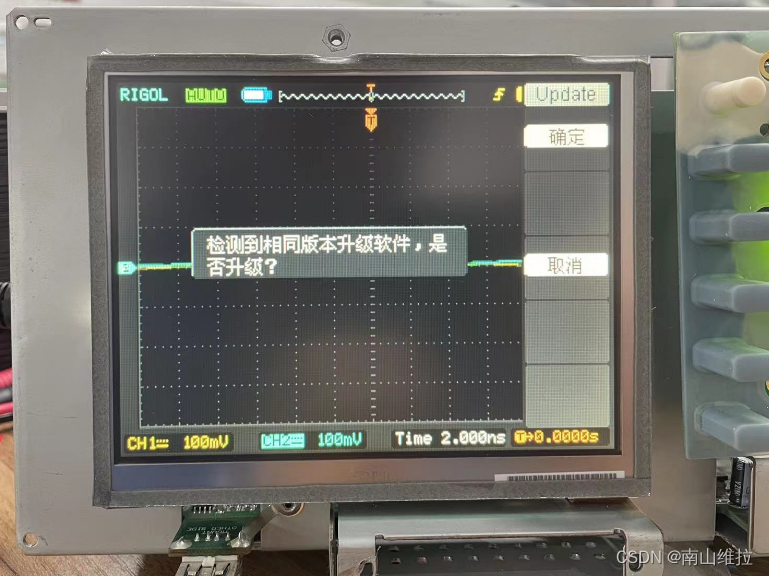

将优盘连接到示波器的前面的USB接口，示波器就会弹窗提示

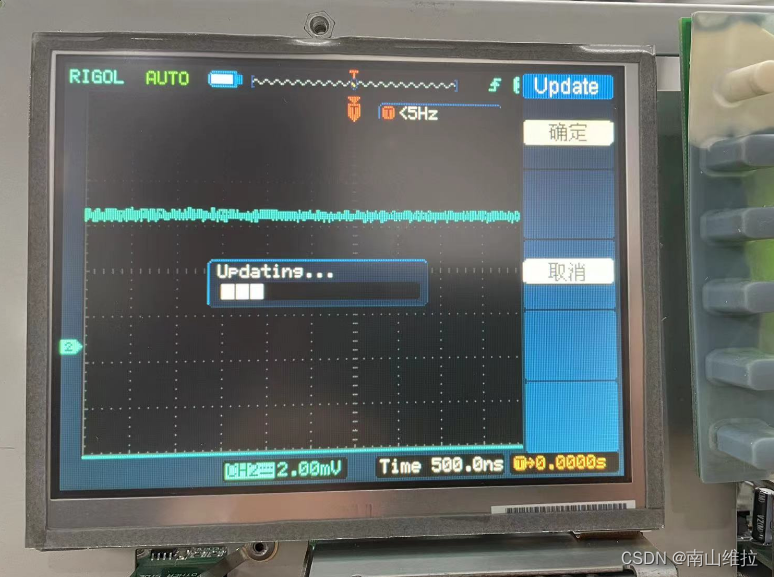

因为我这里版本已经升级过了，会提示相同版本，如果你没升级，会提示更高版本，点击确定即可，然后就会自动升级，过程大概2min。

升级完成后重启就可以了，自此你的示波器带宽已经成100M，可以看到我上面一张图的时基，最小已经调到2ns了，因为我这个已经升级过了。
④可能遇到的问题
升级完成后，可能会遇到主机序列号不显示的情况，就像我这样，然后你就需要另外的软件来弥补了

需要安装两个软件，一个是NI-package，另一个是Ultrascope for DS1000E ，这俩都是为了安装一个运行环境，给第三个工具使用的。

需要安装的软件1
需要安装的软件2

安装好上面两个工具，接下来就需要使用到demoIDN.exe这个工具，这个具体的使用方法在压缩文档中，自己查阅，总之，按照步骤操作后，你的机器的主机序列号就恢复了。正常来说，此时的设备型号应该是DS1102E,但是这个固件烧录后，好像就修改不了了，网上说法还是只能在00.02.02SP这个版本下修改。懒得弄了。
其实还有一个工具rigupgr，这个修改序列号啥的会更方便，但是我一连接示波器，就会弹窗报错，示波器也卡死，也是折腾了好久，最后放弃了，我怀疑还是固件版本的问题，因为这些工具的使用，都是建立在使用00.02.02SP版本的基础上的。
好了，做完上面这些，基本就完成了整个的升级过程。当然你也可以使用网上的最原始的方法来升级，这种好像是可以修改设备型号和主机序列号的，我没有尝试，不敢下定论。
示波器全拆了，因为上面的旋转编码器坏了，得换了。
