Candence仿真软件Virtuoso开关switch使用注明

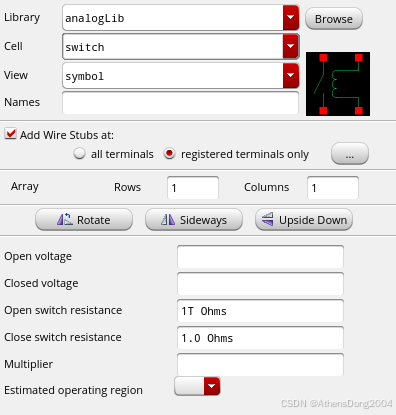

        首先，我们先按下I快捷键，在analoglib库中找到开关switch，这里有四个变量可以修改：

open voltage、close voltage、open resitance、close resitance。这里我们卡伊用比较器的眼光看开关电压：Vcompare > Vopen，开关打开；Vcompare < Vclose，开关关断。基本上设置在800mV和200mV即可。

        配合方波电压源使用，方波信号幅度可以在0V-1V，用作控制电压，同时这个地方要注意：

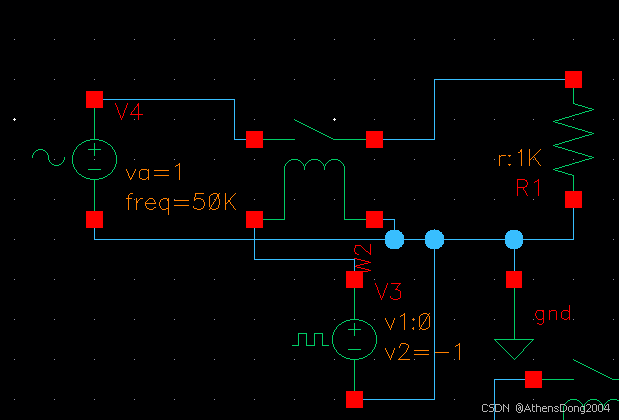

一定是开关连接这一侧为Vcompare+，另一侧为Vcompare-。采样电路连接如图所示：

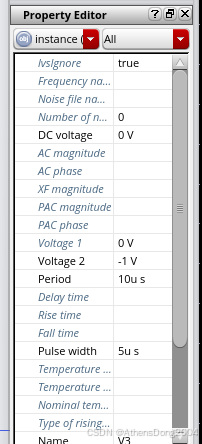

        方波电压源设置和采样开关设置如图所示：

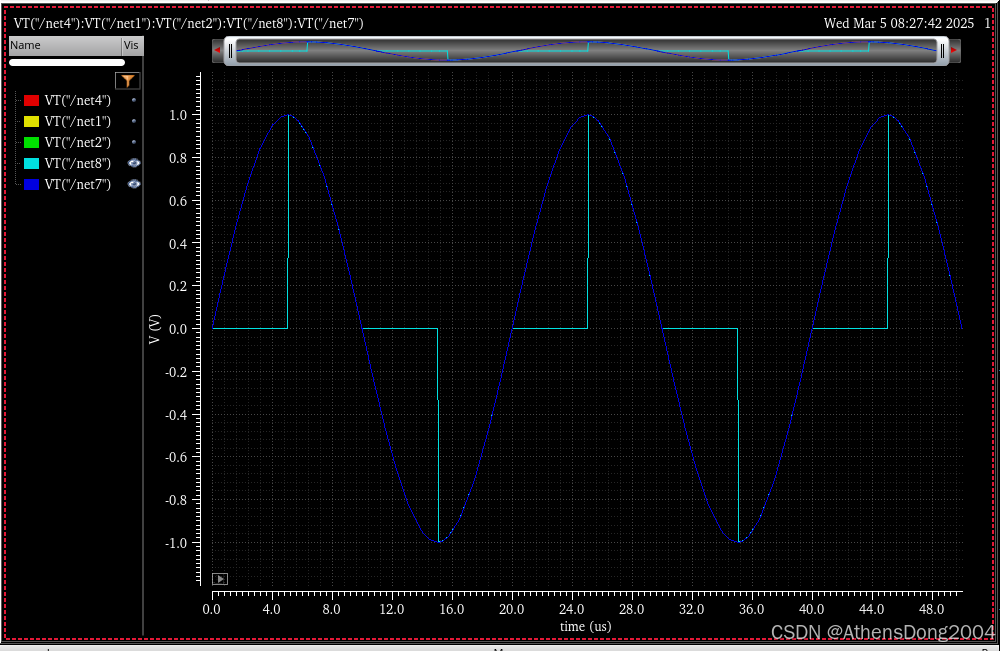

与图中电路对应的时序电路如图所示：
