写在前面：本篇是学习RLC低通滤波器设计的过程性笔记，主要针对我遇到的问题进行记录。

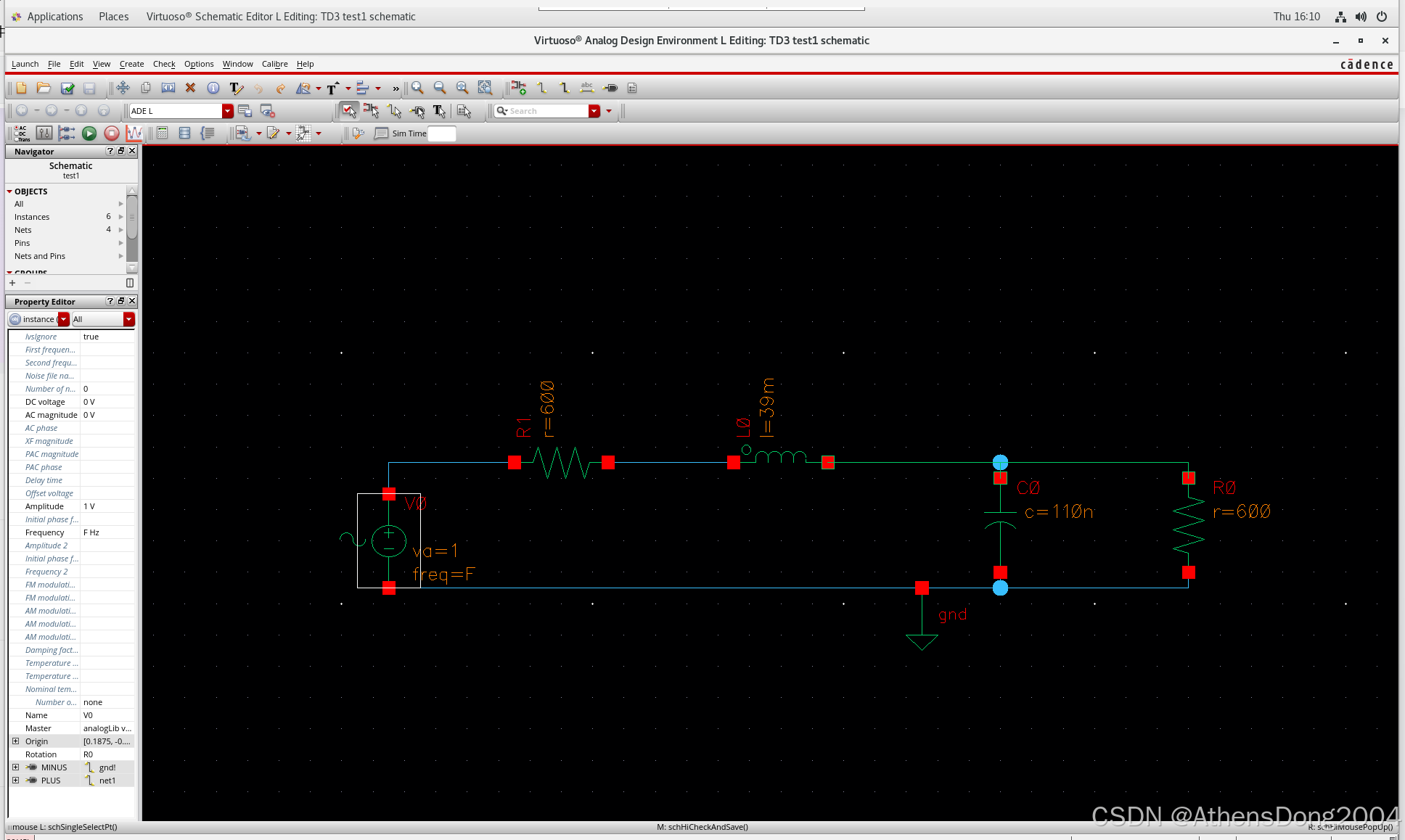

图1：低通滤波器电路与电压源设置

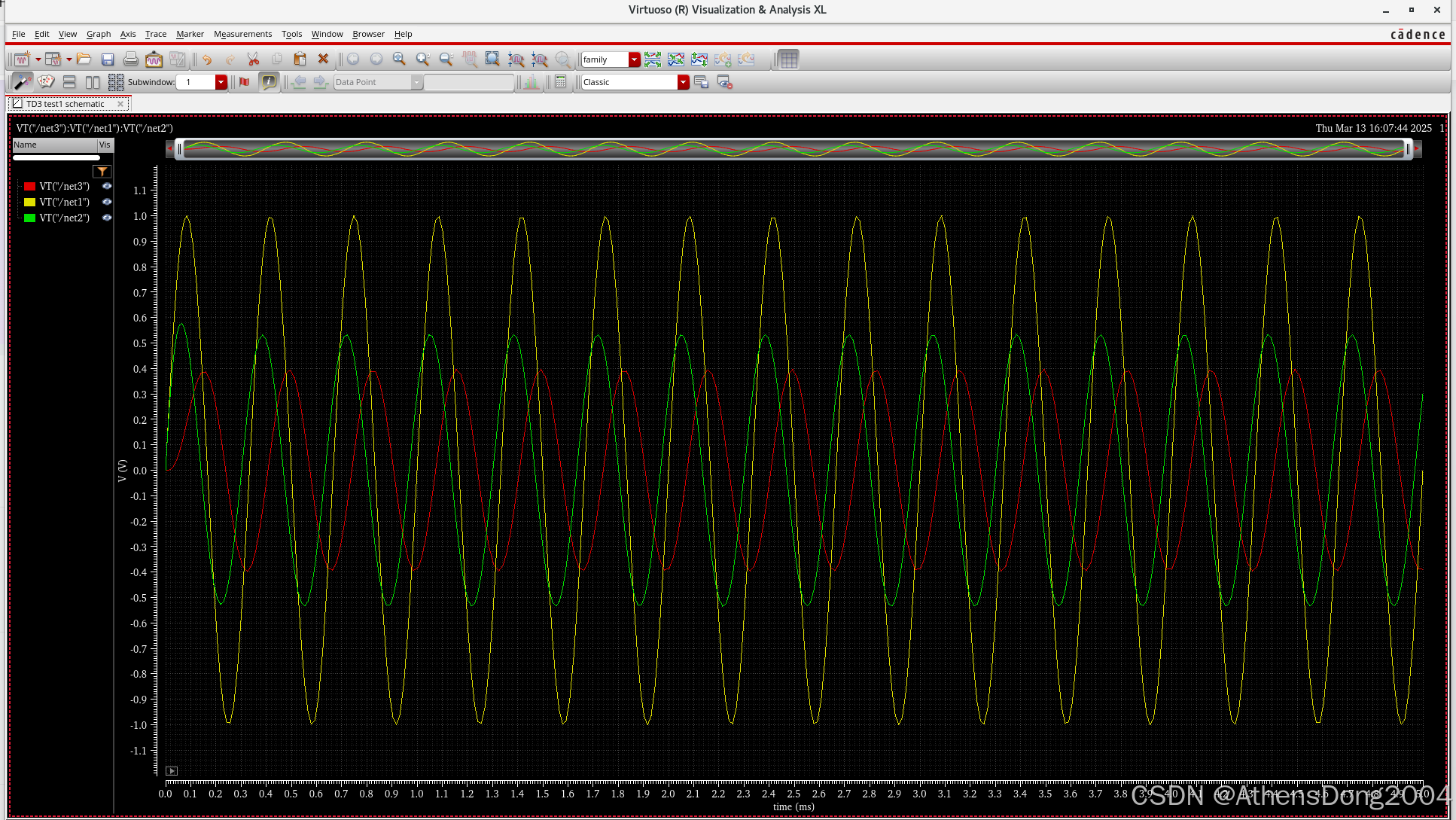

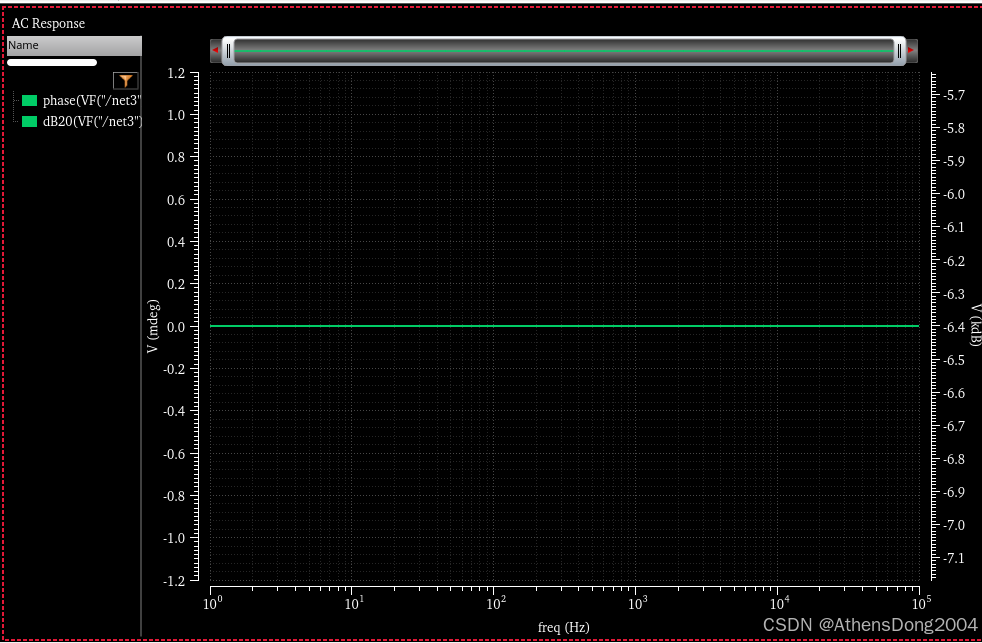

需解决问题：时域频域电压的表现不同。时域电压传播可以看出有一定的相位延迟，还有一部分的幅度压缩，但是频域曲线没有波动，而且频域曲线采用了calculator·VF取样的方式和右键输出点电压plot voltage两种方法，都推出这种图像。

解决方式：这是原本的设置方式，amplitude只适用于trans时域仿真，AC magnitude则适用于ac仿真，在ac仿真的条件下若AC设置为0则与其他任何幅度条件都无关，故而原本电路相当于输入为0。

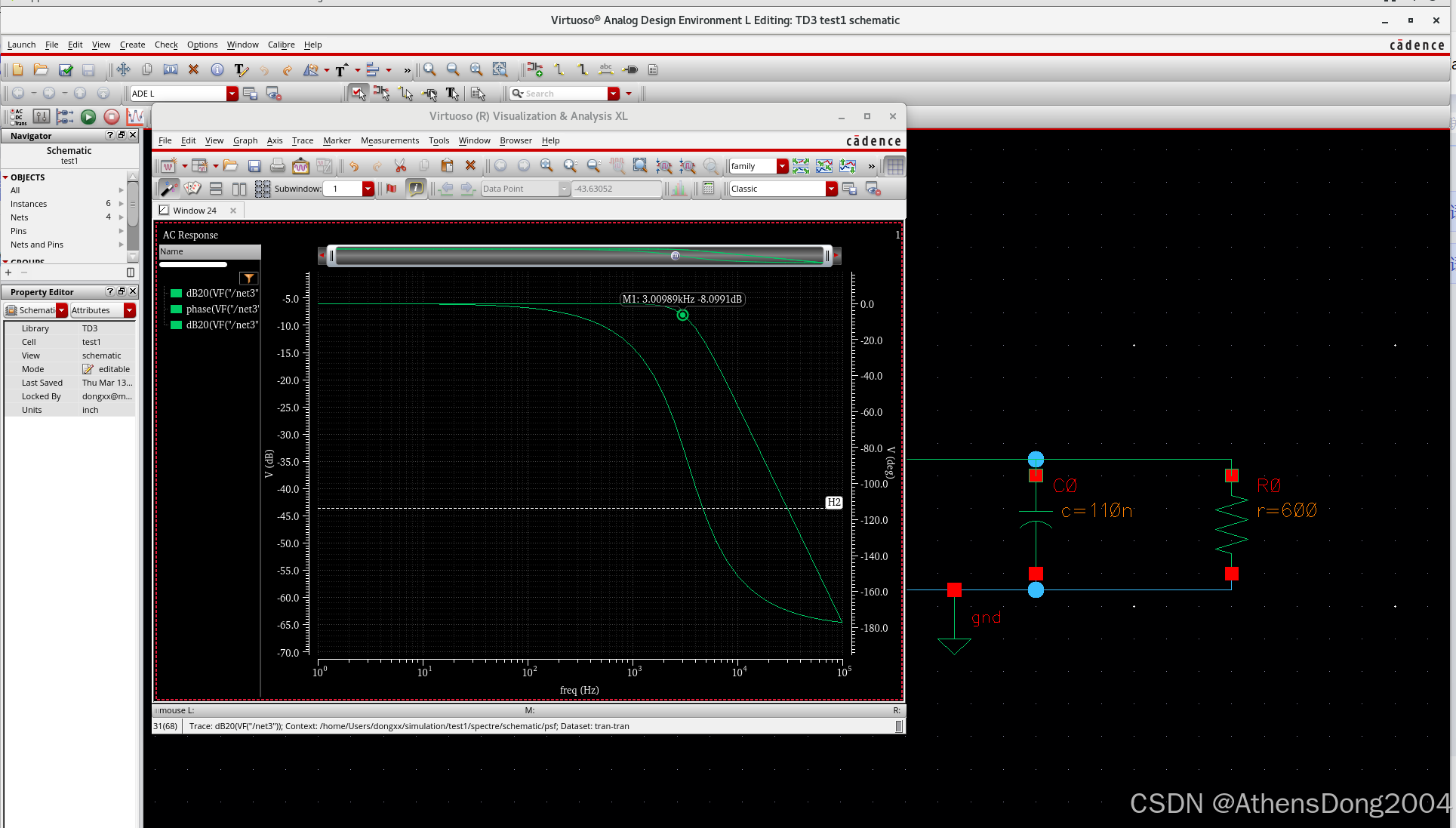

输出结果：
