使用S7-200 PLC和MCGS组态的调试控制系统进行 No.1161 的详细解析与实践

No.1161 基于S7-200 PLC和MCGS组态的调试控制系统
带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

ID:8569673575861428

Holly123~

基于S7-200 PLC和MCGS组态的调试控制系统是一种高效、可靠的工业自动化解决方案。本文将围绕梯形图程序、接线图原理图图纸、IO分配和组态画面展开，深入分析这些关键要素在调试控制系统中的作用及优势。

首先，梯形图程序是调试控制系统的核心。它以梯形的形式呈现逻辑关系和操作流程，通过各种输入和输出元件之间的联系，实现对设备的控制。梯形图程序具有结构清晰、易于理解和调试的特点。在S7-200 PLC中，我们可以借助编程软件对梯形图进行编辑和调试，实现对控制系统的精确控制。

其次，接线图原理图图纸是梯形图程序的物理表现形式。它展示了各个元件的接线方式和电气连接关系。通过细致的线路布置和正确的连接，可以确保电气信号的传递和设备的正常工作。在调试控制系统中，合理的接线图原理图图纸能够提高系统的稳定性和可靠性。

IO分配是调试控制系统中一个重要的环节。它涉及到对输入输出信号的分配和映射，确保信号正确地传输到PLC和相应的元件。通过合理的IO分配，我们可以实现对设备各个功能的精确控制。在S7-200 PLC中，通过软件配置IO分配，我们可以根据具体的控制需求，灵活地分配和管理输入输出信号。

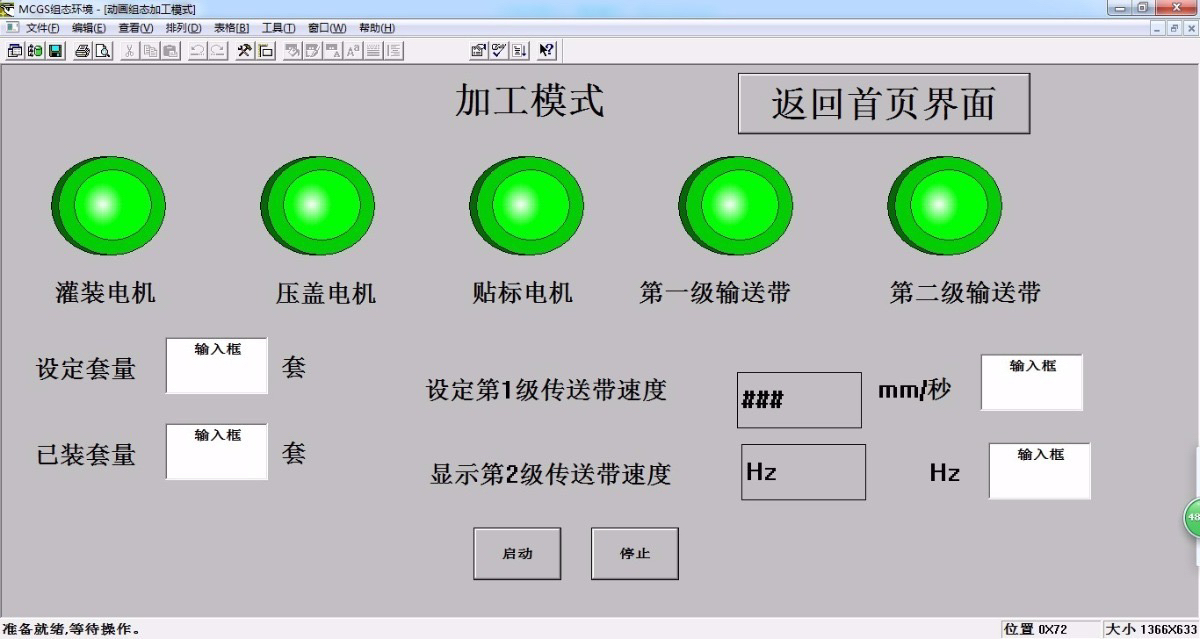

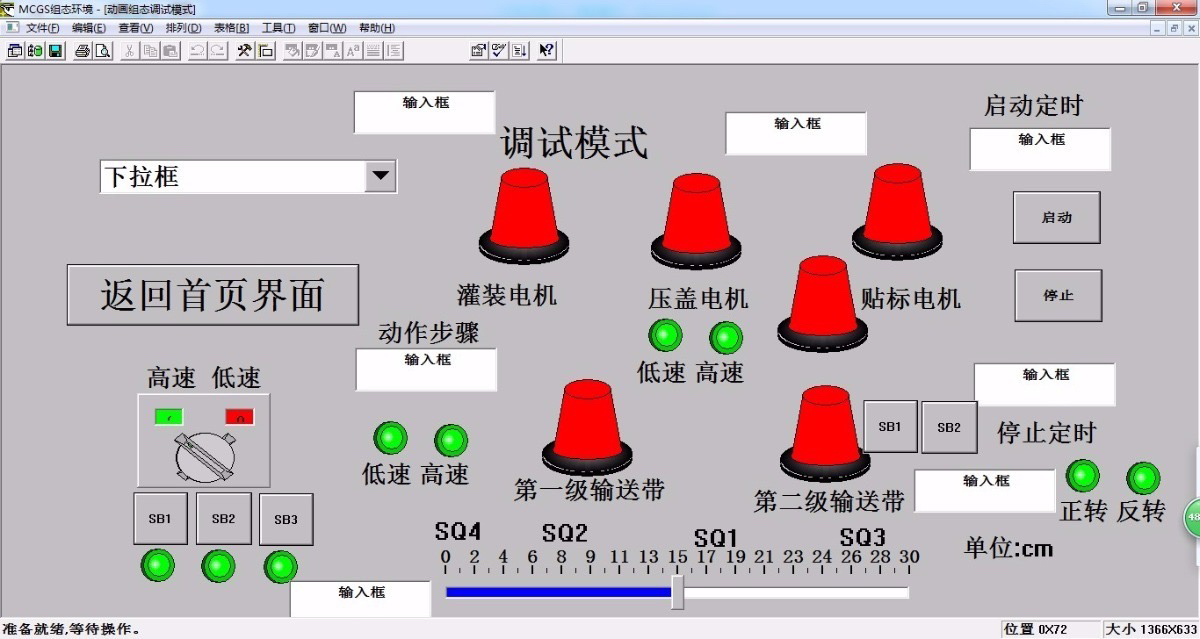

最后，组态画面是调试控制系统中的一个重要组成部分。它是操作界面的设计和展示，直观地显示设备的工作状态和控制参数。通过组态画面，操作人员可以实时监控设备运行情况，并进行必要的操作和调整。在MCGS组态软件中，我们可以自定义组态画面，根据实际需求设计出美观、易用的界面，提高操作的便捷性和效率。

综上所述，基于S7-200 PLC和MCGS组态的调试控制系统是一种高效、可靠的工业自动化解决方案。通过梯形图程序、接线图原理图图纸、IO分配和组态画面的合理设计和应用，我们可以实现对设备的精确控制和监控。这种系统不仅提高了生产效率和产品质量，还降低了人力成本和设备维护成本。相信随着技术的不断发展和创新，基于S7-200 PLC和MCGS组态的调试控制系统将在工业自动化领域发挥更加重要的作用。

以上相关代码,程序地址：http://wekup.cn/673575861428.html
