主板（学习笔记）

目前各大电商常见的主板类型主要有以下几类：ATX（标准型）、MATX（紧凑型）、mini-ITX（迷你型）、E-ATX（加强型）。

ATX主板：ATX结构、ATX主板标准（Advanced Technology Extended ），尺寸为305 x 244 mm，是目前最常见的主板，标准型主板，也是通常所说的“大板”。

M-ATX主板：紧凑型Micro-ATX主板，尺寸为244 x 244 mm，也就是常说的“小板”主要用以一些小机箱。

ITX主板：ITX板型主板尺寸为170mm*170mm，迷你装机不二之选。

E-ATX主板：Extended ATX主板，尺寸为305mm*330mm。EATX主板上半部份的固定螺丝位和 ATX 相同，多用于高性能PC整机和工作站中。就是高端土豪板的代名词，一般不太常见。

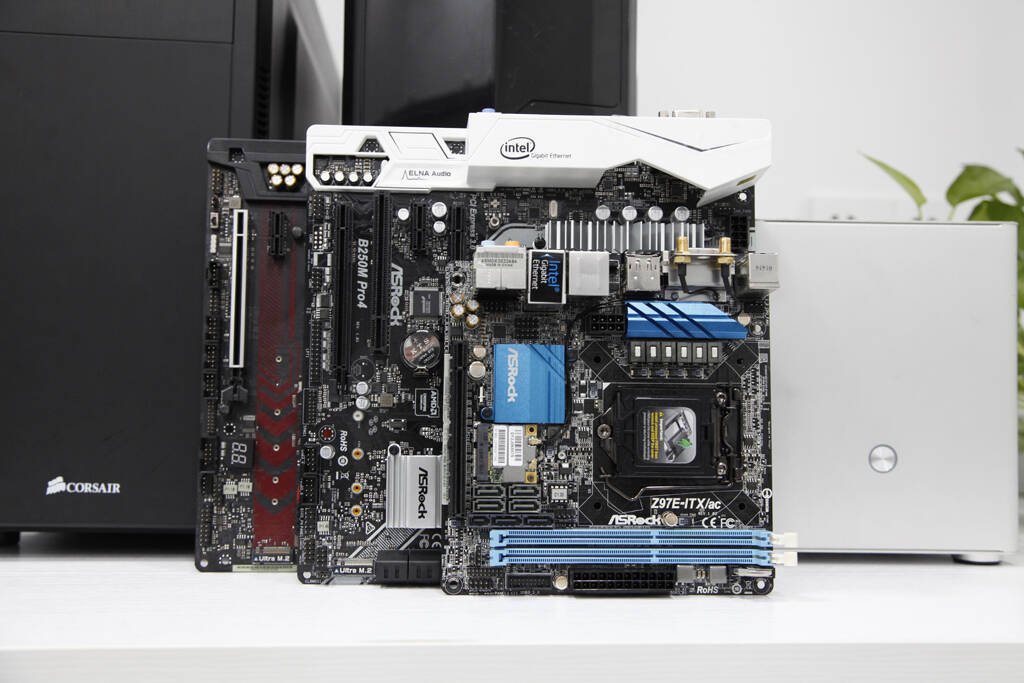

就主板的大小来比较如下：ATX>MATX>mini-ITX， 装机也需要根据主板的大小来选择机箱的大小。

尽管主板大小不同，但I/O接口基本是完全一样的，所以单就I/O扩展性这一块的话，基本没有什么区别。

在主板长度方面明显不一样。

标准ATX板型，目前最常见的主板，在扩展性、散热等方面都比较好。一般都会配置三条PCI-E插槽，支持双通道4条内存，支持两组M.2插槽。

MATX（Micro ATX）小板型主板。MATX板型主板就是我们常说的“小板”。一般都会有两条PCI-E插槽，CPU供电组也会有缩水。相对于ATX主板来说，扩展性会少一些，在SATA接口、M.2接口、PCI-E接口等方面都会少一些。

Mini ITX主板，目前最小的一类主板，迷你装机的首选。但由于面积所限，ITX板型只配备1条扩展插槽，而内存插槽方面，ITX板型只提供了2条内存插槽，扩展性也是最少的。

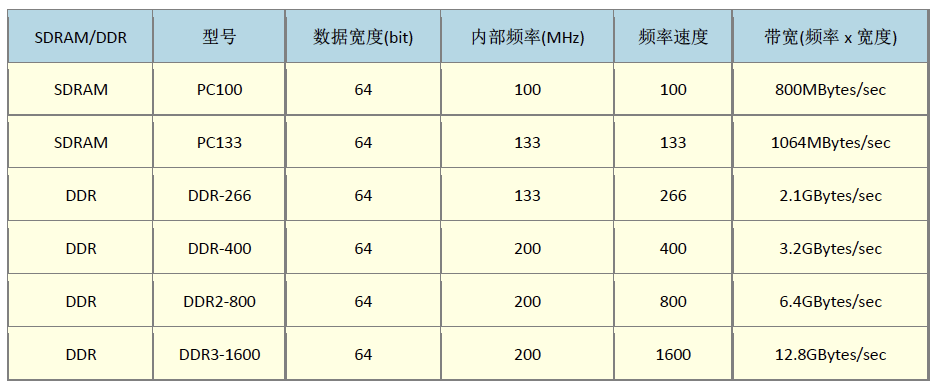

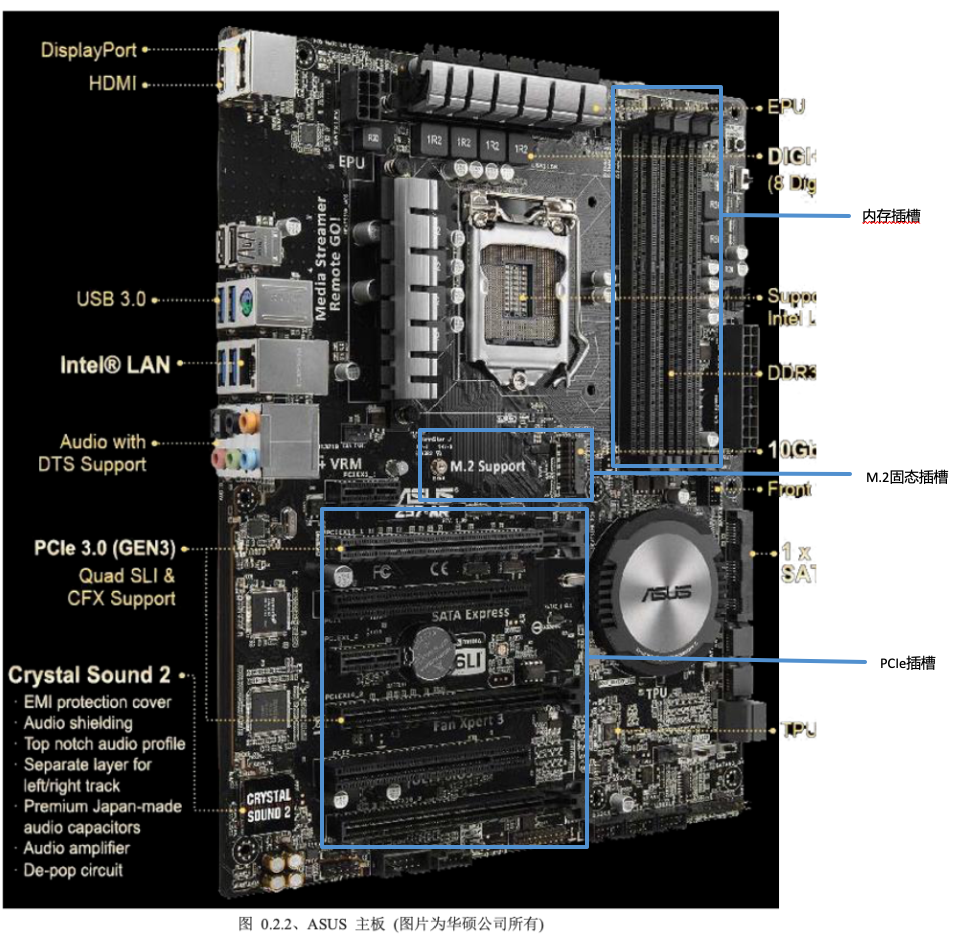

长条带卡扣的是内存插槽，一般间隔插入做双通道（就是会两个内存条并行读写，设一个内存条的IO能力为20GB/s，并行读写就变成了40GB/s）。新一代的PC大多使用DDR内存了，已经发展到DDR4了，购买内存条有刷新频率这个参数，总之如果不一样的话取同步最低的频率（接口和内存的频率不同，两个内存条的频率不同）。

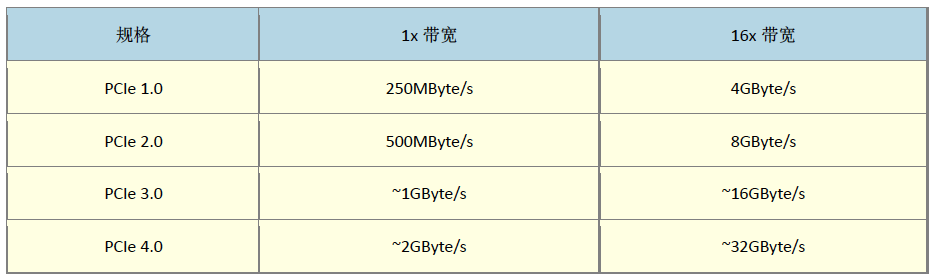

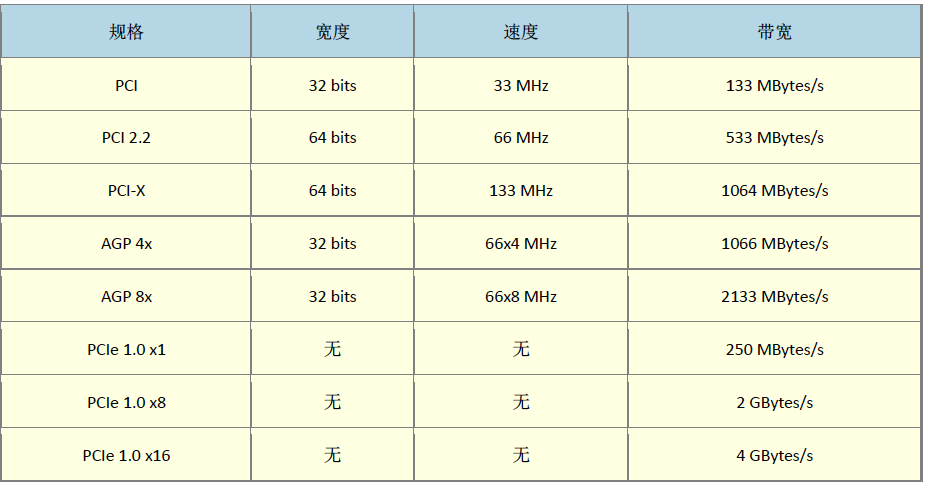

无卡扣的黑色长条是PCIe（PCI-Express）插口，PCIe插槽会与CPU通信，所以是贼拉快的插槽，显卡会使用PCIex16的插槽。$ \times n$ 可以简单理解为并行能力，$\times 8$ 的带宽理论上是 $\times 1$ 的带宽的8倍。对主板高速接口的扩展一般可以通过该接口，如PCIe转usb，PCIe转网口（做软路由可能会用到），PCIe转sata（硬盘接口，做NAS可能会用到），在某宝上可以方便的找到这些转接口，一些适配的机箱，也会在背板上这些PCIe口对应的位置开口，为扩展提供便捷。

M.2 support是加装M.2的固态硬盘的，插入右侧的插槽，通过左侧的螺丝固定。买这种固态时注意，有的这种接口是两个凸起的，一个豁口的固态就无法装进这种接口。

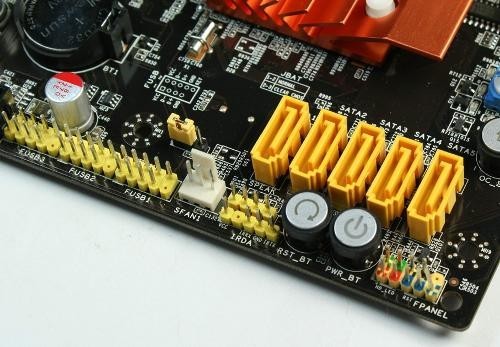

sata口是硬盘接口
