STM32CubeIED+H743+DP83848+RTOS+LWIP通信

目录

使用LWIP通信原因：

DP83848原理图：

CubeIDE配置及说明

---

使用LWIP通信原因：

        最早做的项目都是RS232和上位机通信的，这样做的最大问题就是连的设备越多，线就越多，端口不够用，如果用一体机的话，还有一个问题就是链接不稳定；调试上位机软件要人命；

        后来采用串口服务器这样的设备，虽然下位机还是用串口，但是一个串口服务器可以接多台设备，一个交换机又可以接多台串口服务器，但只需要一台电脑。。。。一根网线！

        然而两个月前，碰到了个问题，下位机需要实时50字节/ms的速度一直传输数据给上位机，手上的串口服务器要么丢数据，要么不能实时传输，只有串口直连电脑才可以实现这个速度；也许是我买的串口服务器太差了吧；为了给公司省下2毛5分钱，但又不能走最早做项目的老路，因为一根网线联机调试实在是太方便了；

        所以呢，就开启了狗咬乌龟...无从下手的道路，学历不高，技能自修，无门无派；

        本来直接用LAN8742这个芯片的话，应该就没有那么坎坷了；结果不学好，为了layout好画一点，为了焊板的时候好焊点，就选了DP83848这个大封装；差一点就酿成千古恨；  用STM32H7系列的人应该都知道为什么了；

        吹了这么多牛皮，下面进入正题；

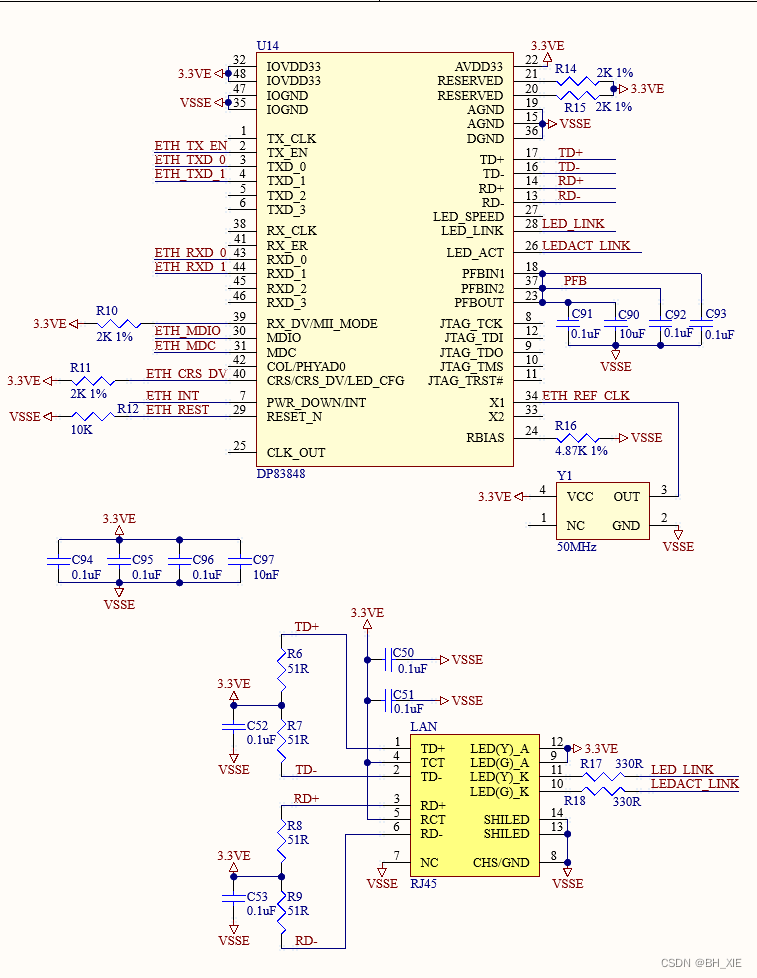

DP83848原理图：

CubeIDE配置及说明

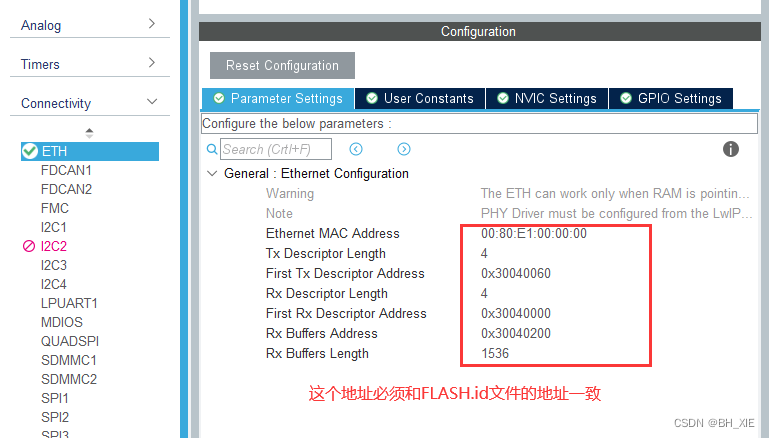

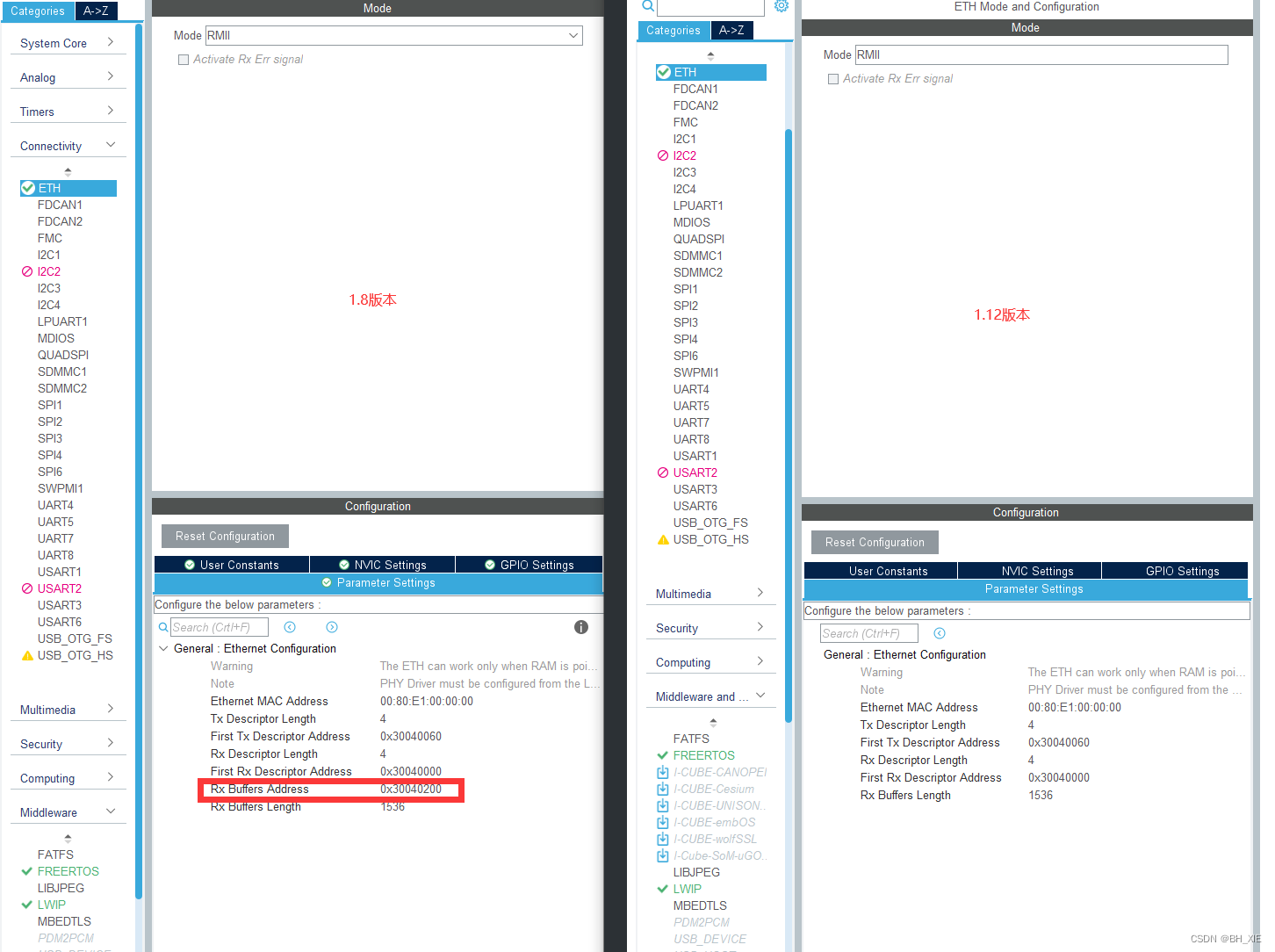

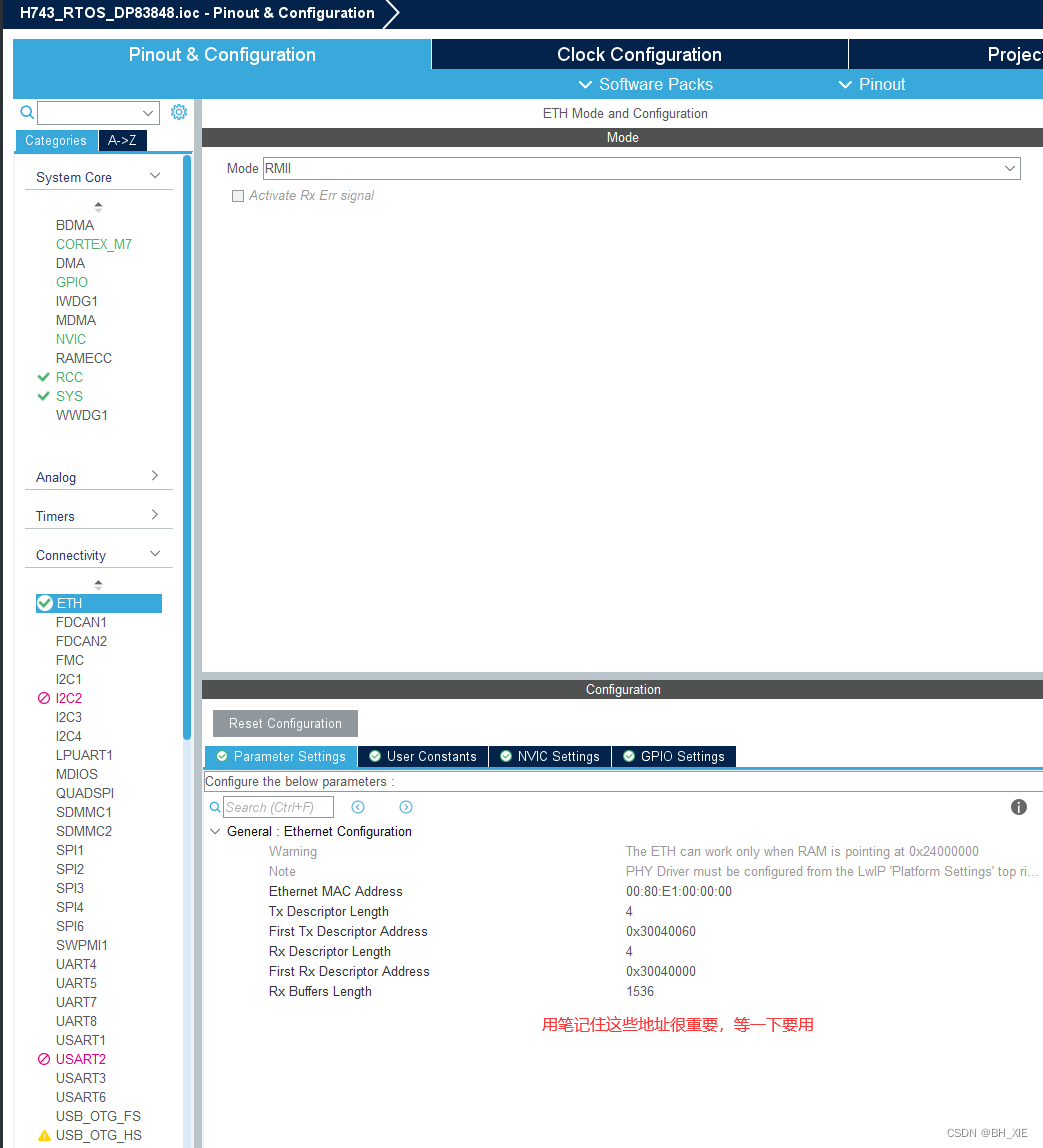

        大家一定必须要注意CubeIDE的版本，1.8和最新版本1.12还是有些差异的；

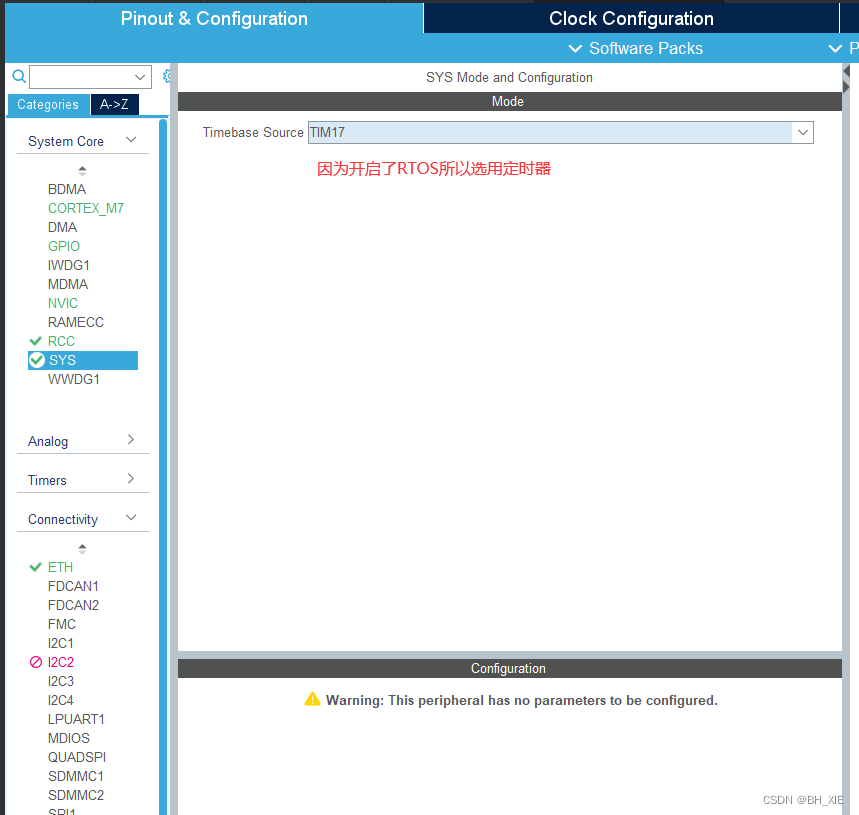

        CPU工作时钟根据大家的心情配置就好；   我的DP83848复位引脚是PE14；

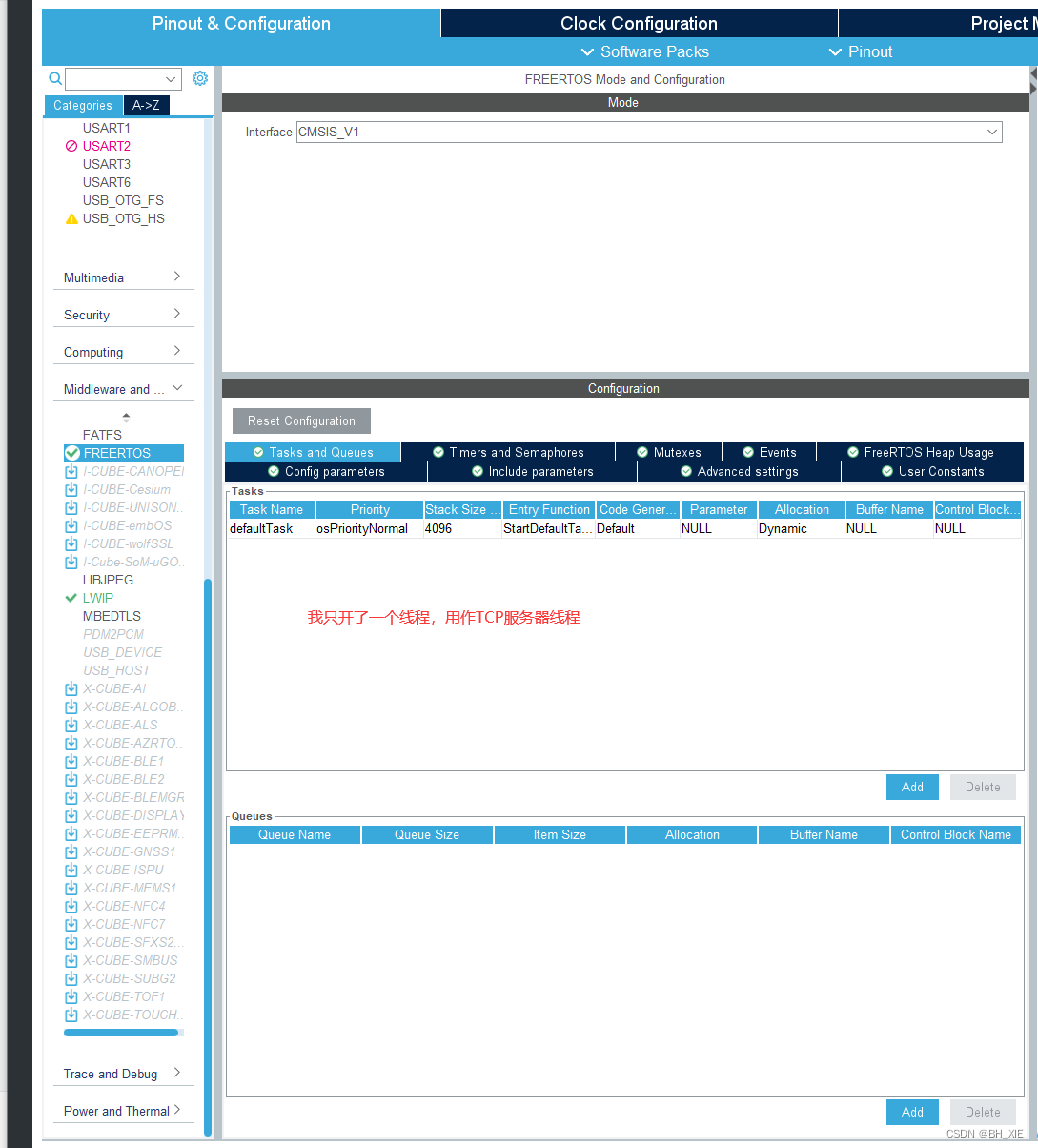

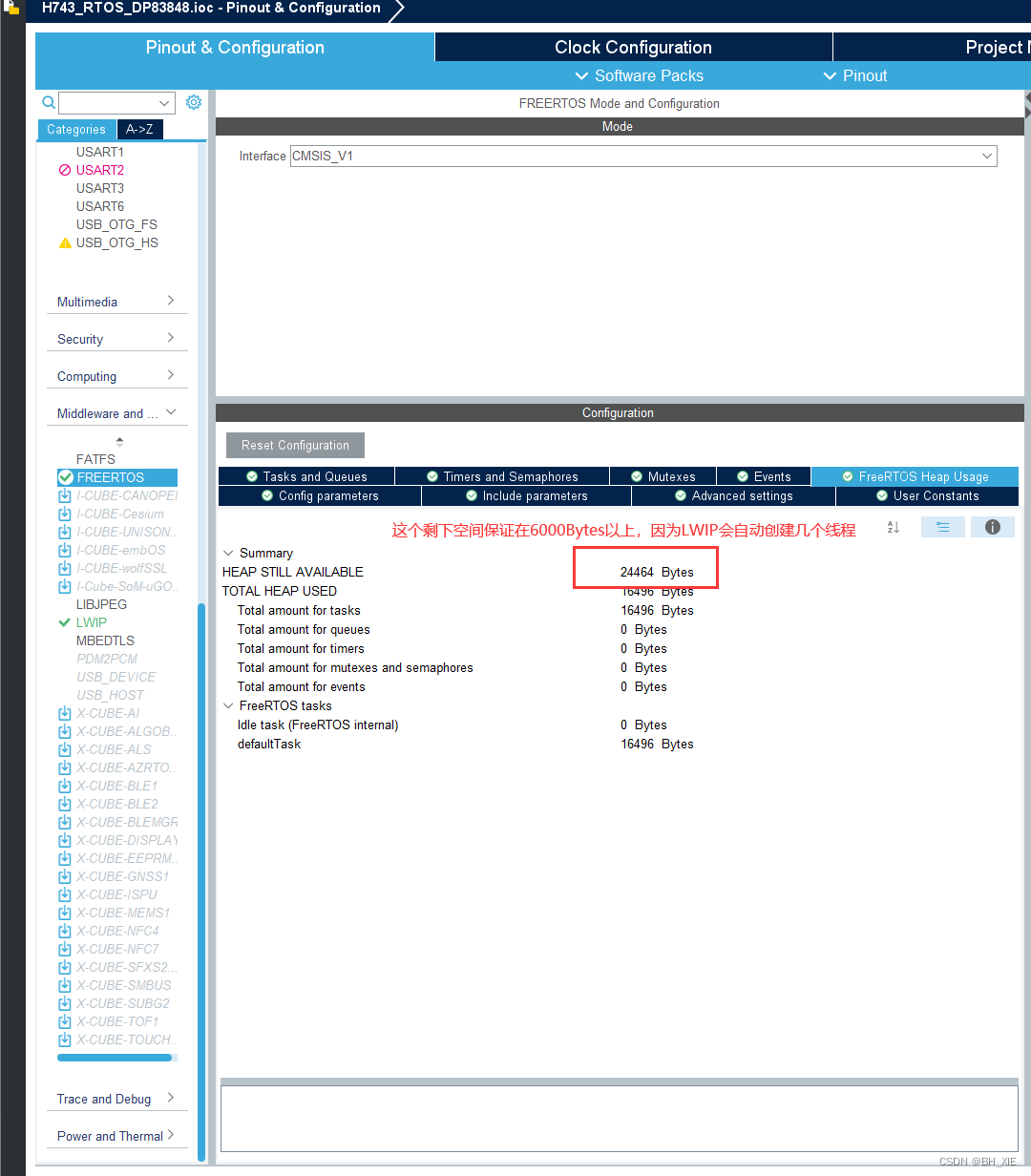

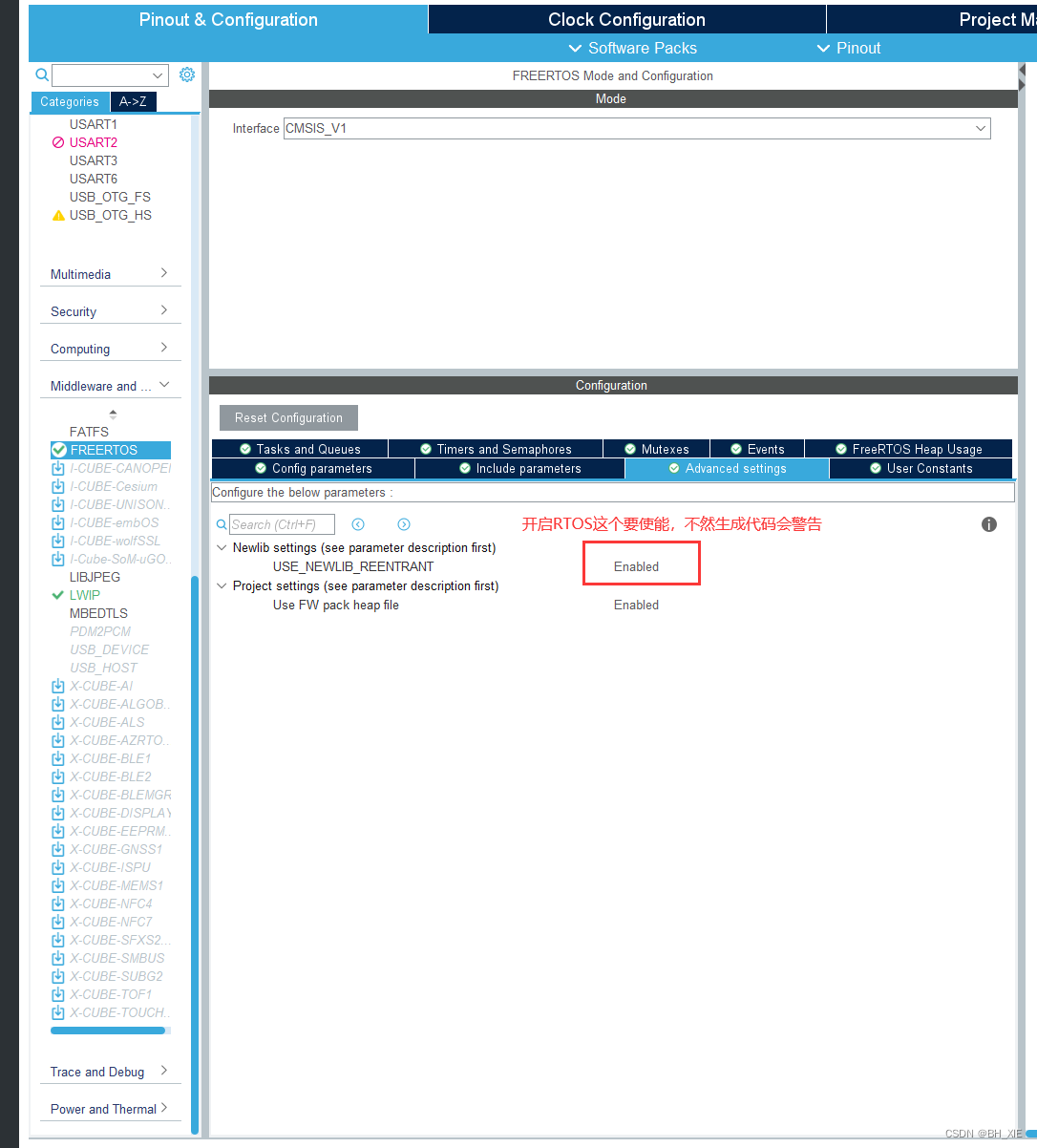

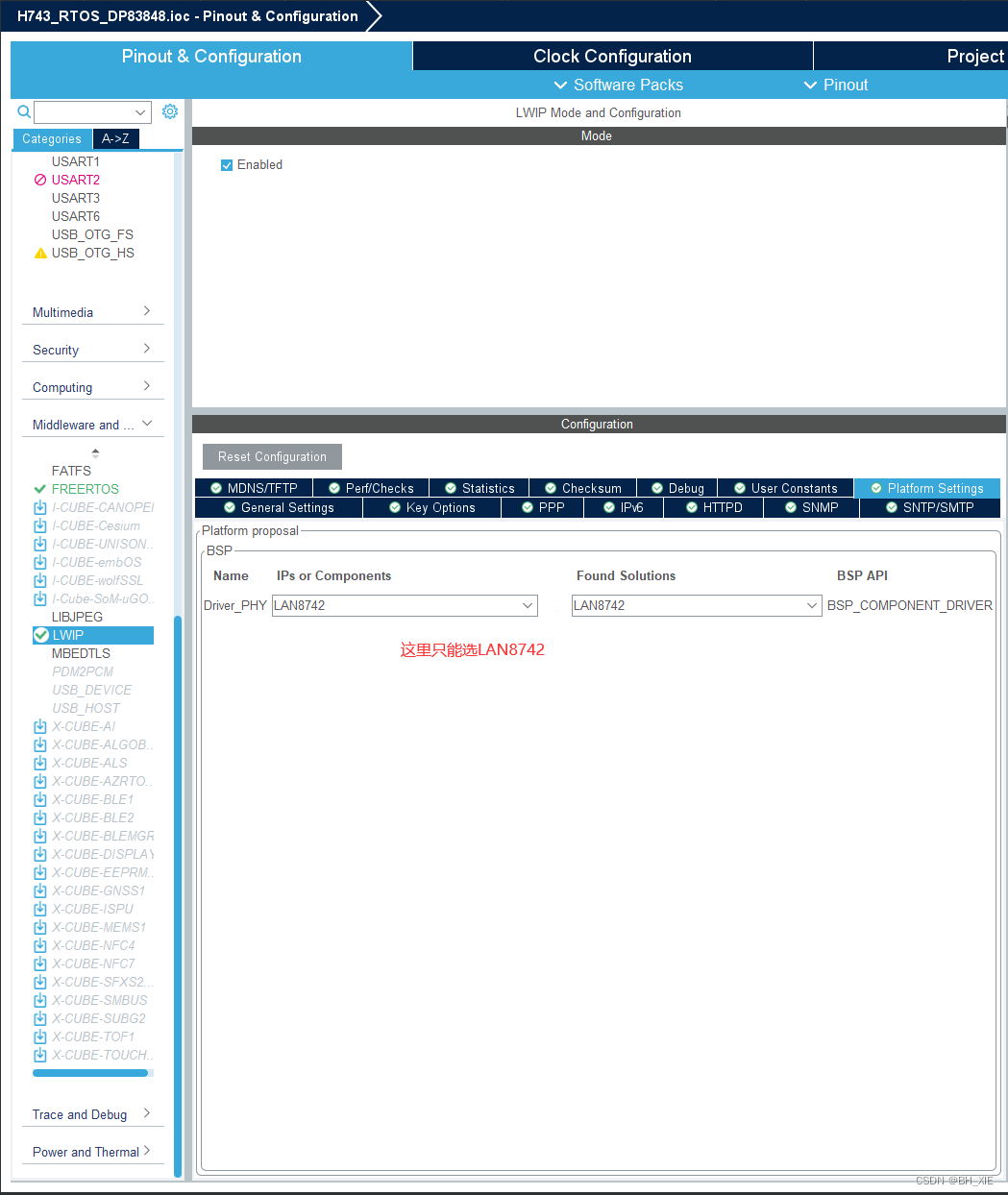

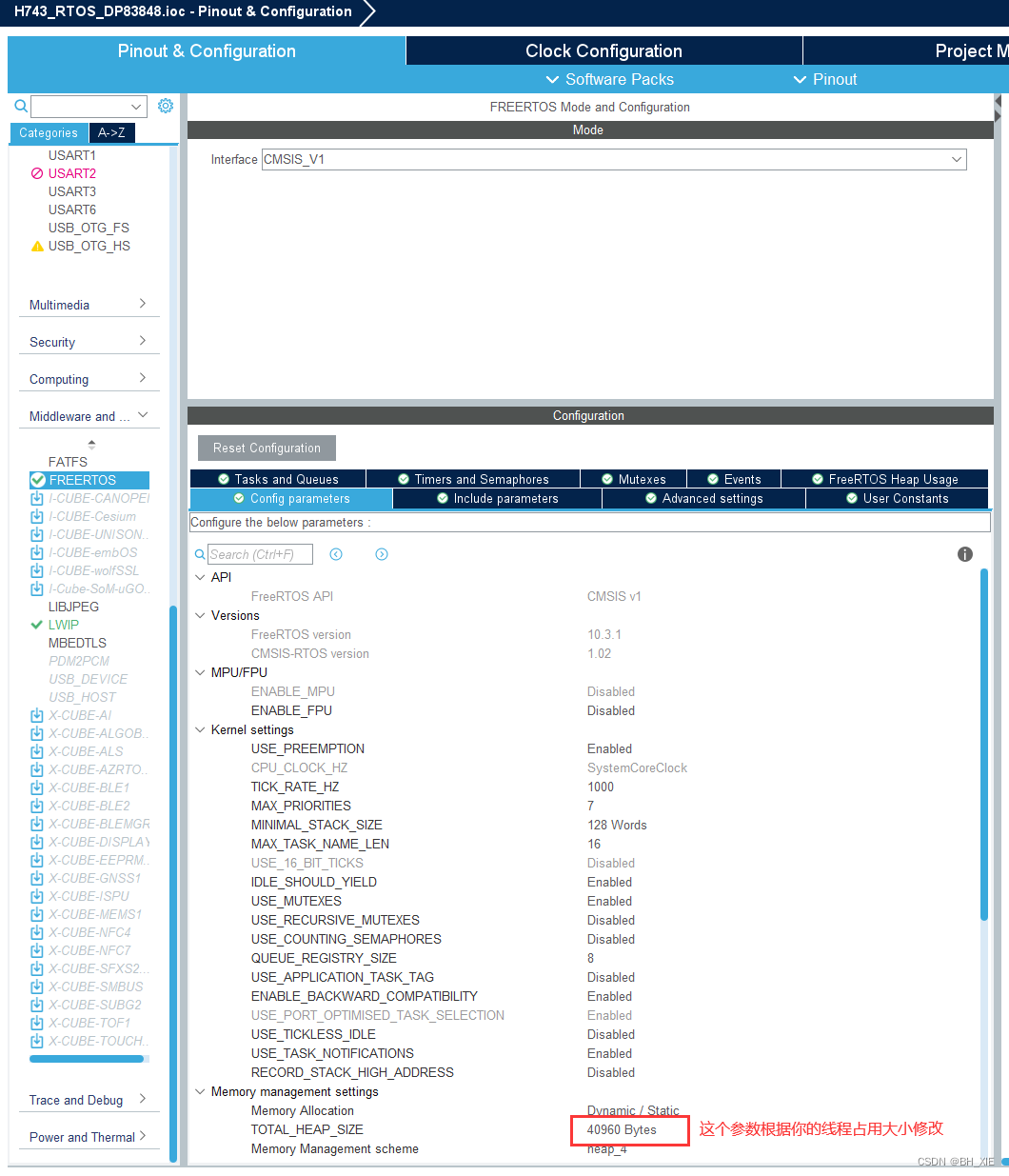

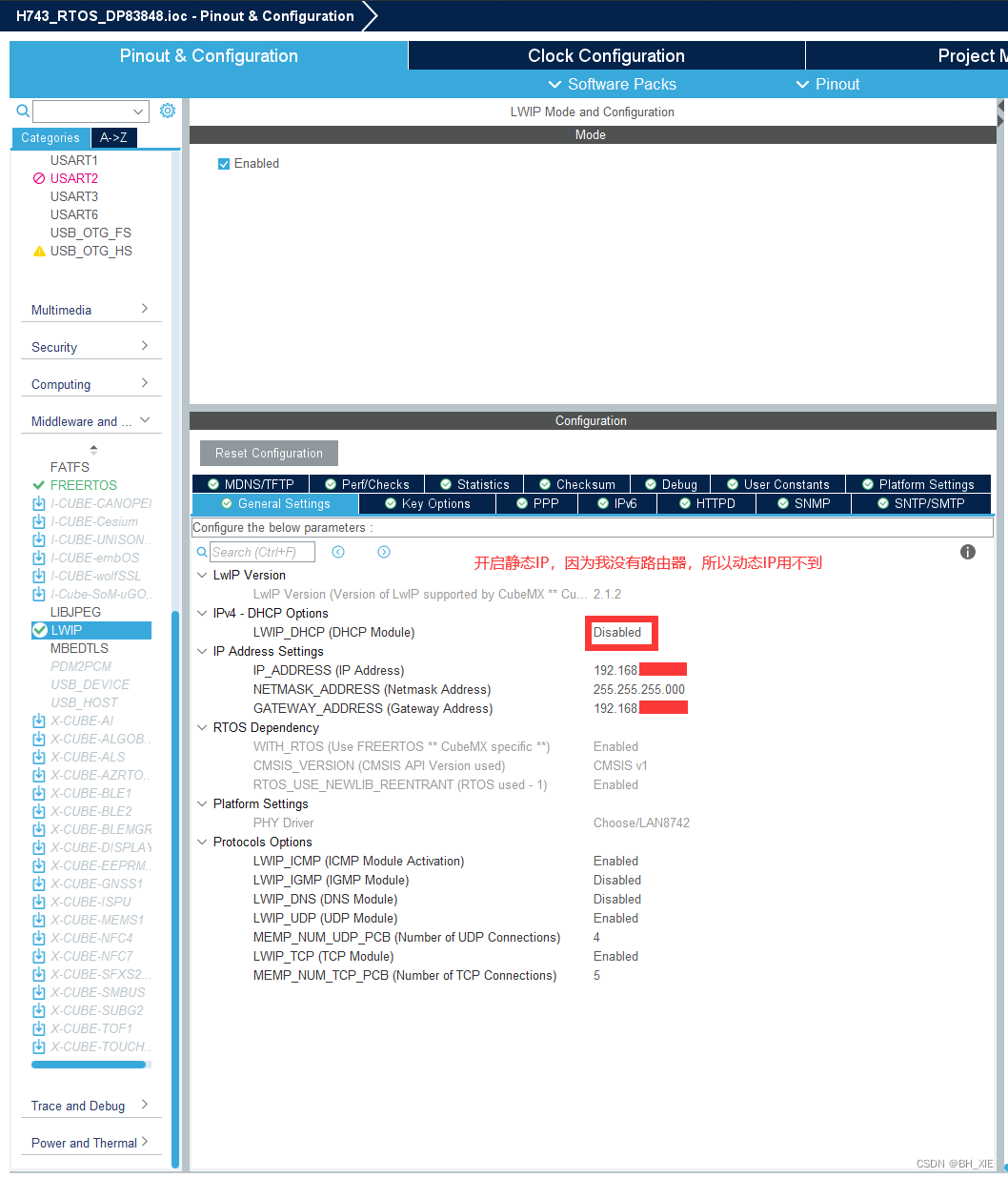

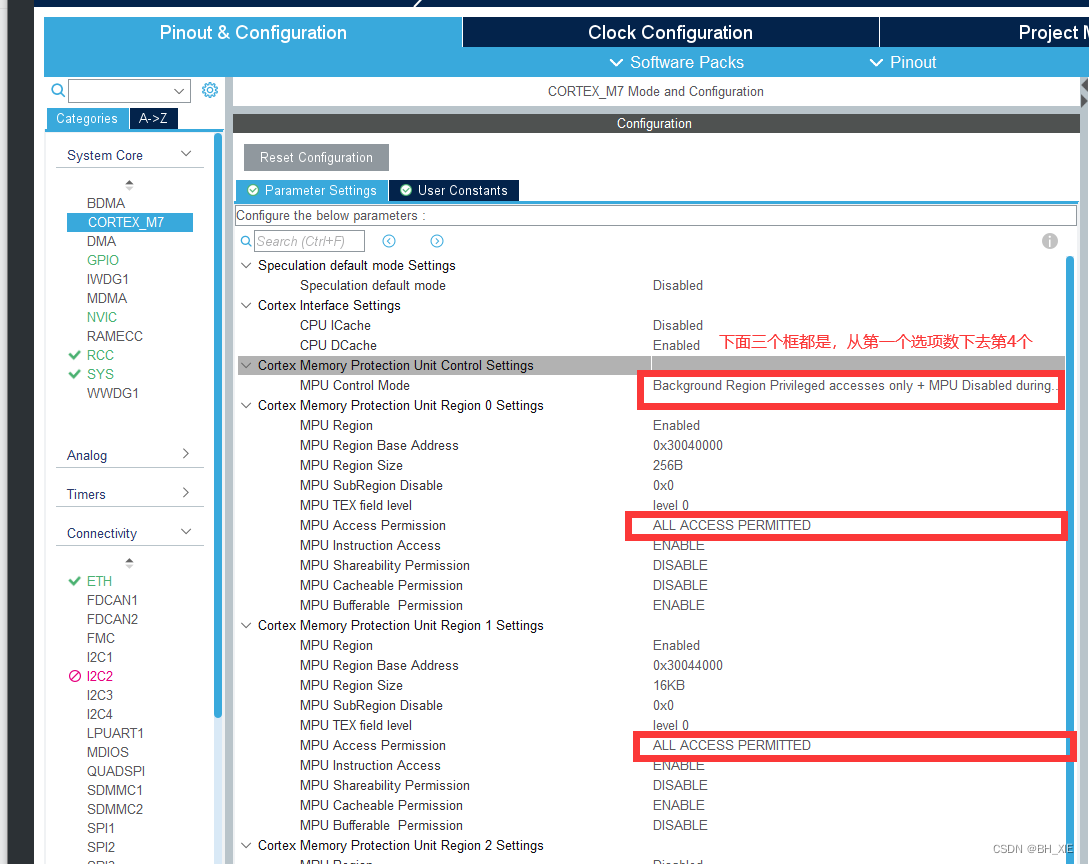

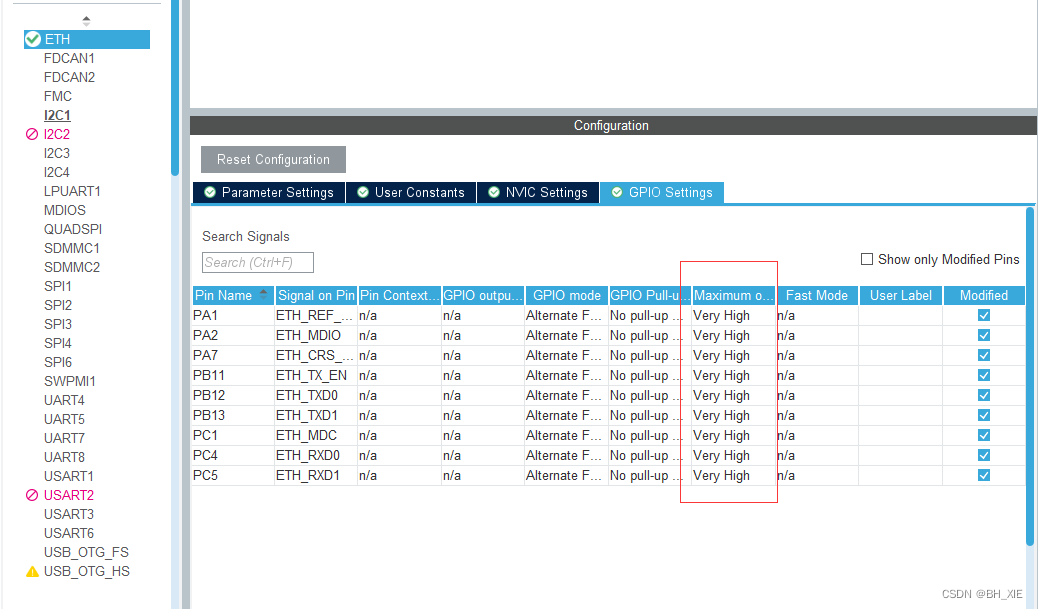

接下来就是这两个版本的通用配置：

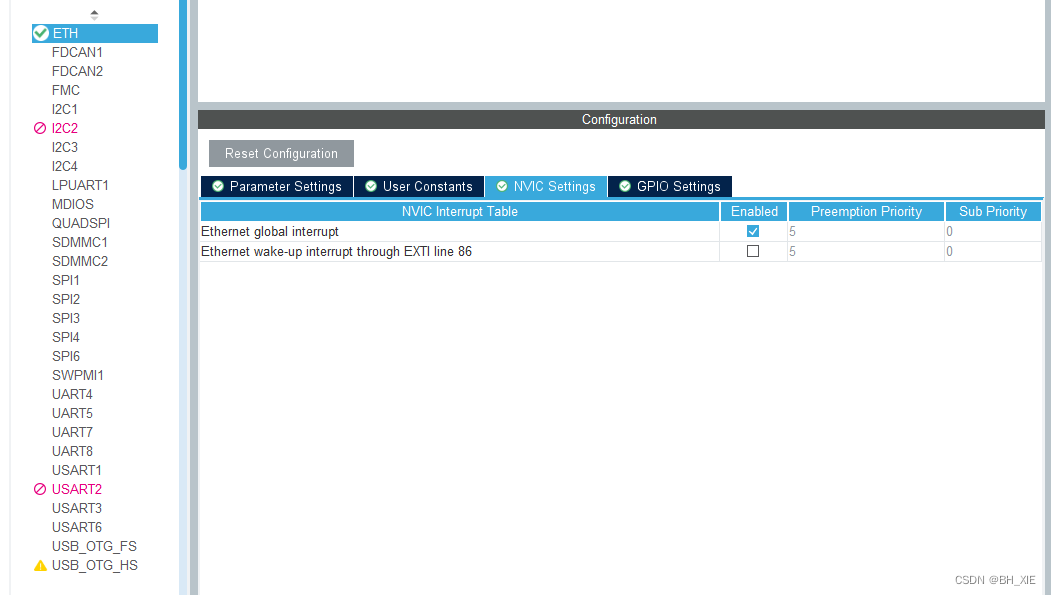

这个中断必须开启，不然ping不同的，

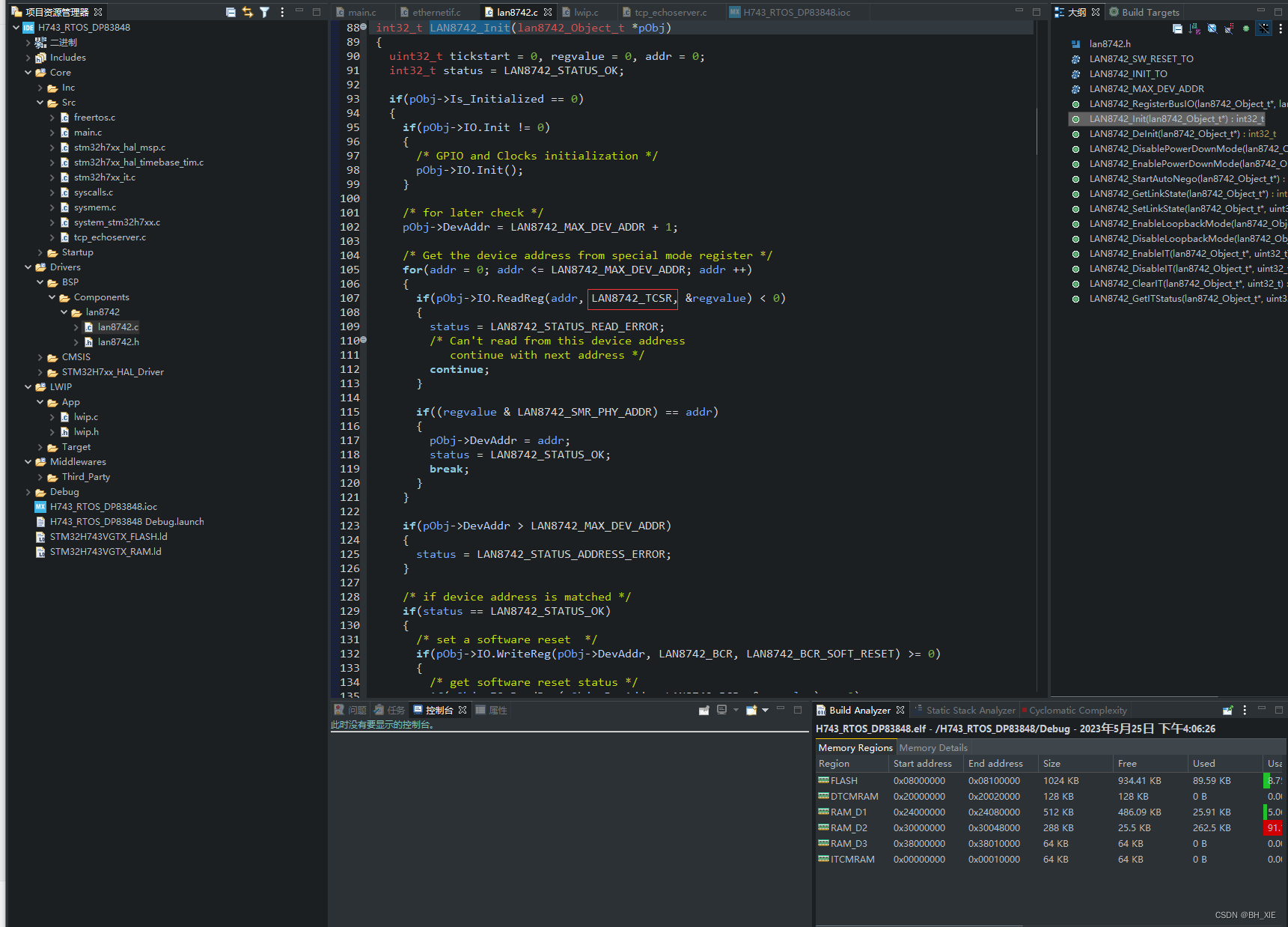

接下来需要修改lan8342.c文件  int32_t LAN8742_Init(lan8742_Object_t *pObj)

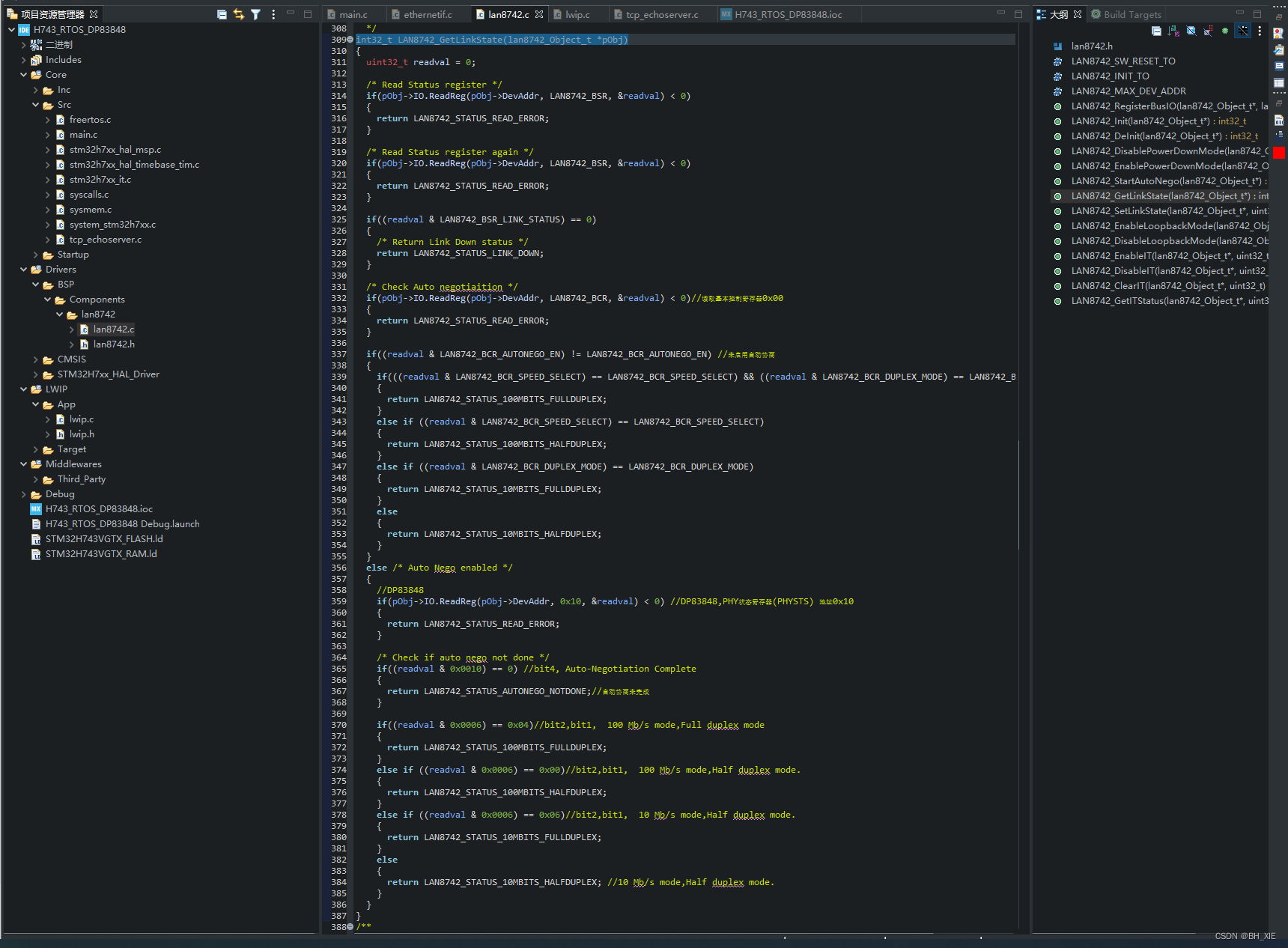

修改lan8342.c文件下的        int32_t LAN8742_GetLinkState(lan8742_Object_t *pObj)

下面是代码方便复制粘贴；

int32_t LAN8742_GetLinkState(lan8742_Object_t *pObj)
{
  uint32_t readval = 0;

  /* Read Status register */
  if(pObj->IO.ReadReg(pObj->DevAddr, LAN8742_BSR, &readval) < 0)
  {
    return LAN8742_STATUS_READ_ERROR;
  }

  /* Read Status register again */
  if(pObj->IO.ReadReg(pObj->DevAddr, LAN8742_BSR, &readval) < 0)
  {
    return LAN8742_STATUS_READ_ERROR;
  }

  if((readval & LAN8742_BSR_LINK_STATUS) == 0)
  {
    /* Return Link Down status */
    return LAN8742_STATUS_LINK_DOWN;
  }

  /* Check Auto negotiaition */
  if(pObj->IO.ReadReg(pObj->DevAddr, LAN8742_BCR, &readval) < 0)//读取基本控制寄存器0x00
  {
    return LAN8742_STATUS_READ_ERROR;
  }

  if((readval & LAN8742_BCR_AUTONEGO_EN) != LAN8742_BCR_AUTONEGO_EN) //未启用自动协商
  {
    if(((readval & LAN8742_BCR_SPEED_SELECT) == LAN8742_BCR_SPEED_SELECT) && ((readval & LAN8742_BCR_DUPLEX_MODE) == LAN8742_BCR_DUPLEX_MODE))
    {
      return LAN8742_STATUS_100MBITS_FULLDUPLEX;
    }
    else if ((readval & LAN8742_BCR_SPEED_SELECT) == LAN8742_BCR_SPEED_SELECT)
    {
      return LAN8742_STATUS_100MBITS_HALFDUPLEX;
    }
    else if ((readval & LAN8742_BCR_DUPLEX_MODE) == LAN8742_BCR_DUPLEX_MODE)
    {
      return LAN8742_STATUS_10MBITS_FULLDUPLEX;
    }
    else
    {
      return LAN8742_STATUS_10MBITS_HALFDUPLEX;
    }
  }
  else /* Auto Nego enabled */
  {
    //DP83848
    if(pObj->IO.ReadReg(pObj->DevAddr, 0x10, &readval) < 0) //DP83848,PHY状态寄存器(PHYSTS) 地址0x10
    {
      return LAN8742_STATUS_READ_ERROR;
    }

    /* Check if auto nego not done */
    if((readval & 0x0010) == 0) //bit4, Auto-Negotiation Complete
    {
      return LAN8742_STATUS_AUTONEGO_NOTDONE;//自动协商未完成
    }

    if((readval & 0x0006) == 0x04)//bit2,bit1,  100 Mb/s mode,Full duplex mode
    {
      return LAN8742_STATUS_100MBITS_FULLDUPLEX;
    }
    else if ((readval & 0x0006) == 0x00)//bit2,bit1,  100 Mb/s mode,Half duplex mode.
    {
      return LAN8742_STATUS_100MBITS_HALFDUPLEX;
    }
    else if ((readval & 0x0006) == 0x06)//bit2,bit1,  10 Mb/s mode,Half duplex mode.
    {
      return LAN8742_STATUS_10MBITS_FULLDUPLEX;
    }
    else
    {
      return LAN8742_STATUS_10MBITS_HALFDUPLEX; //10 Mb/s mode,Half duplex mode.
    }
  }
}

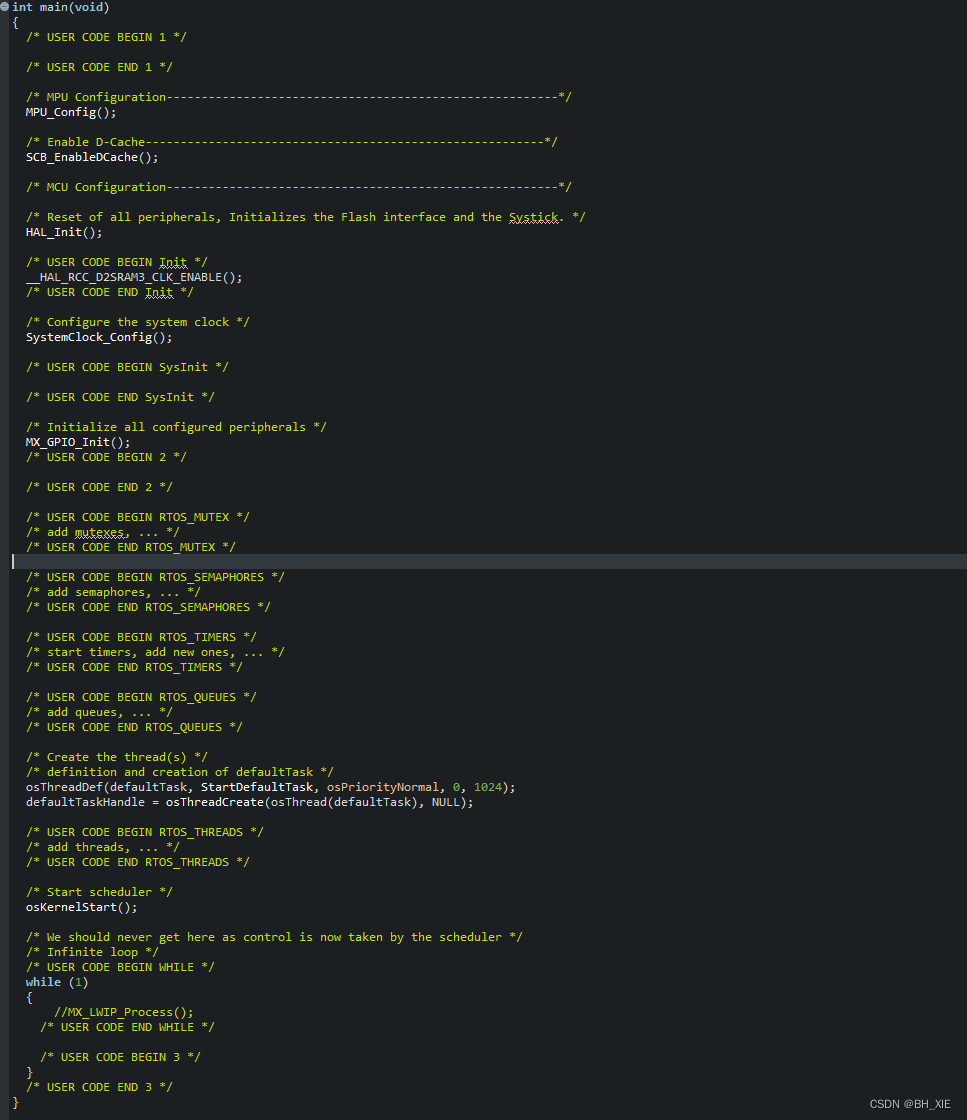

main函数里添加  __HAL_RCC_D2SRAM3_CLK_ENABLE();

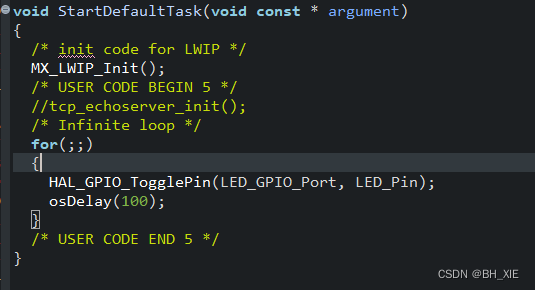

这是我在线程里增加了LED闪烁，方便确认行程是否正常

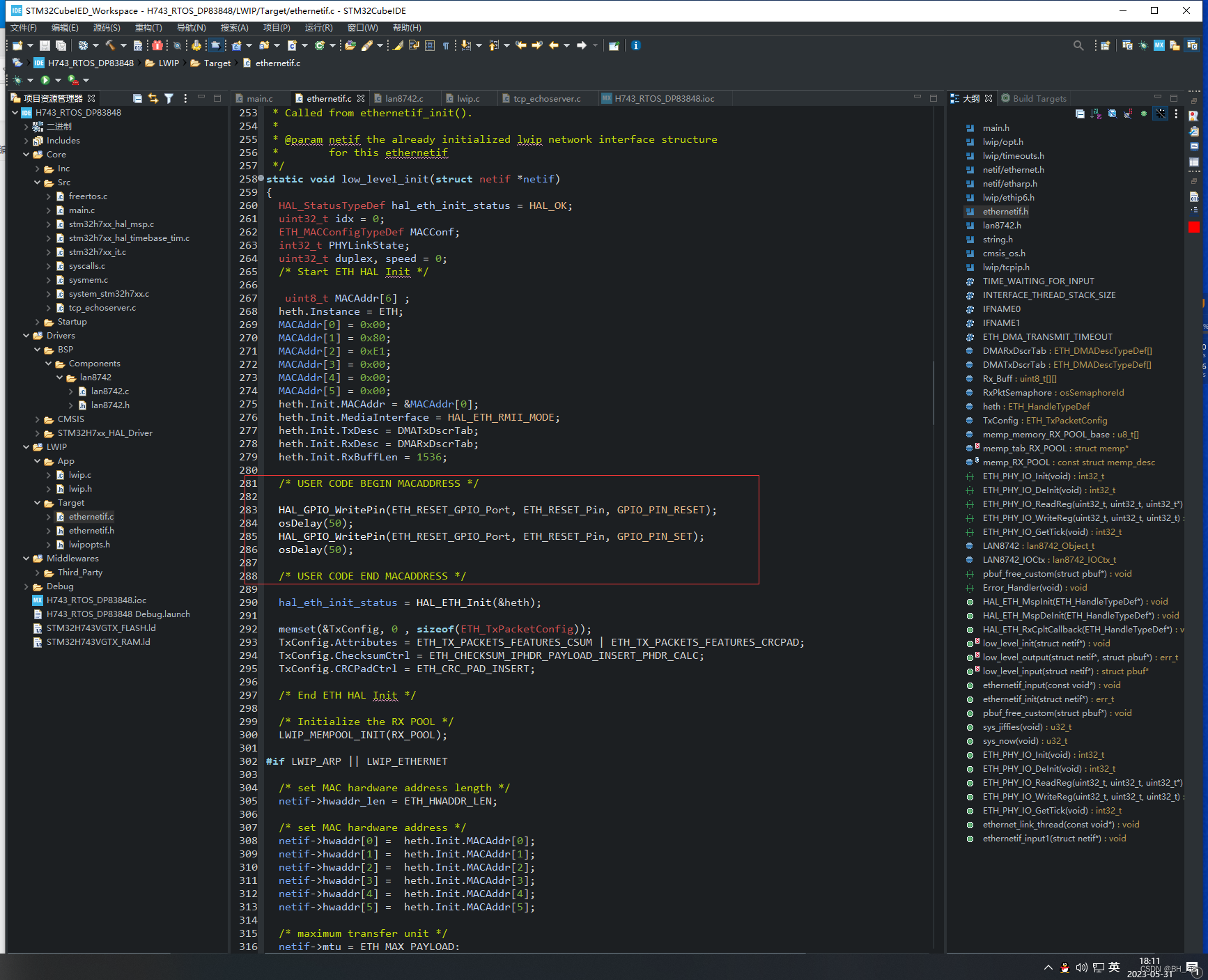

 在ethernetif.c文件的 static void low_level_init(struct netif *netif)里添加DP83848复位动作

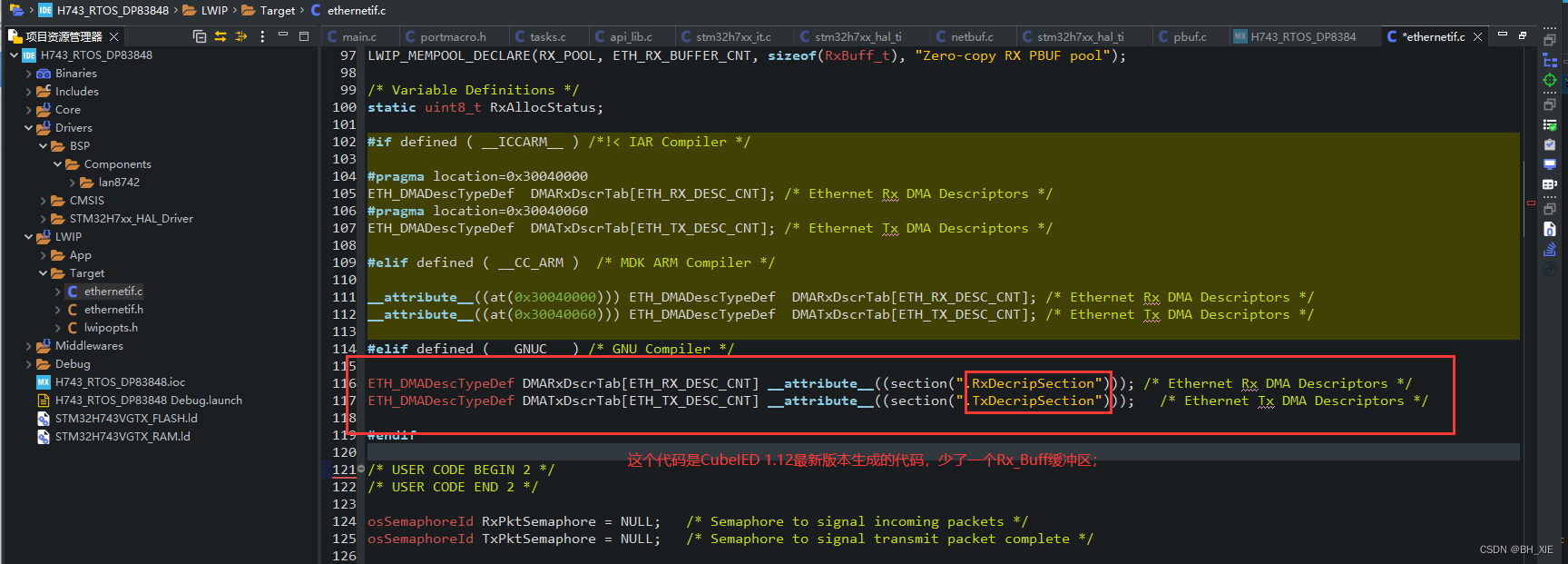

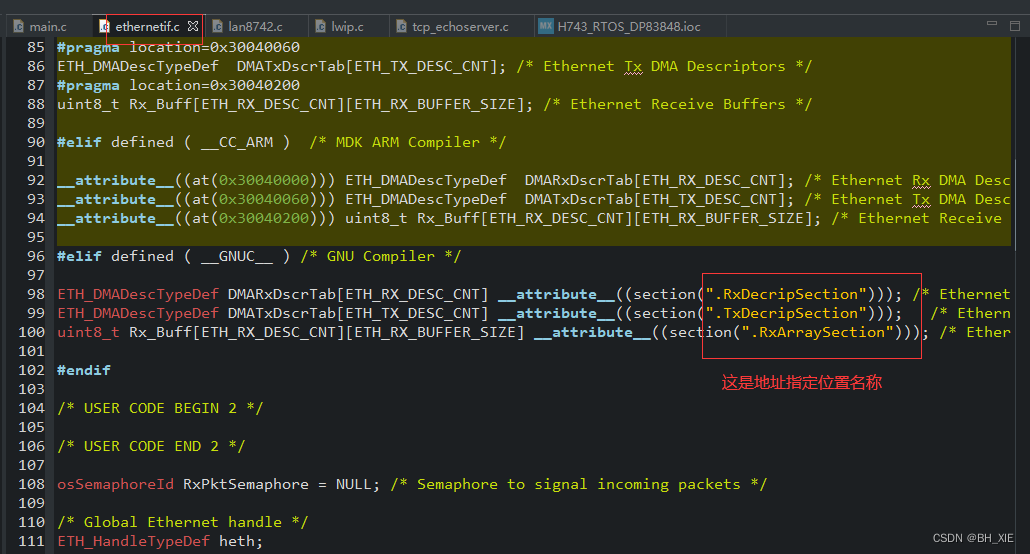

 最关键的修改来了；给ETH指定发送接收地址；

 下面需要手动增加缓冲区地址，Cube没有自动生成；

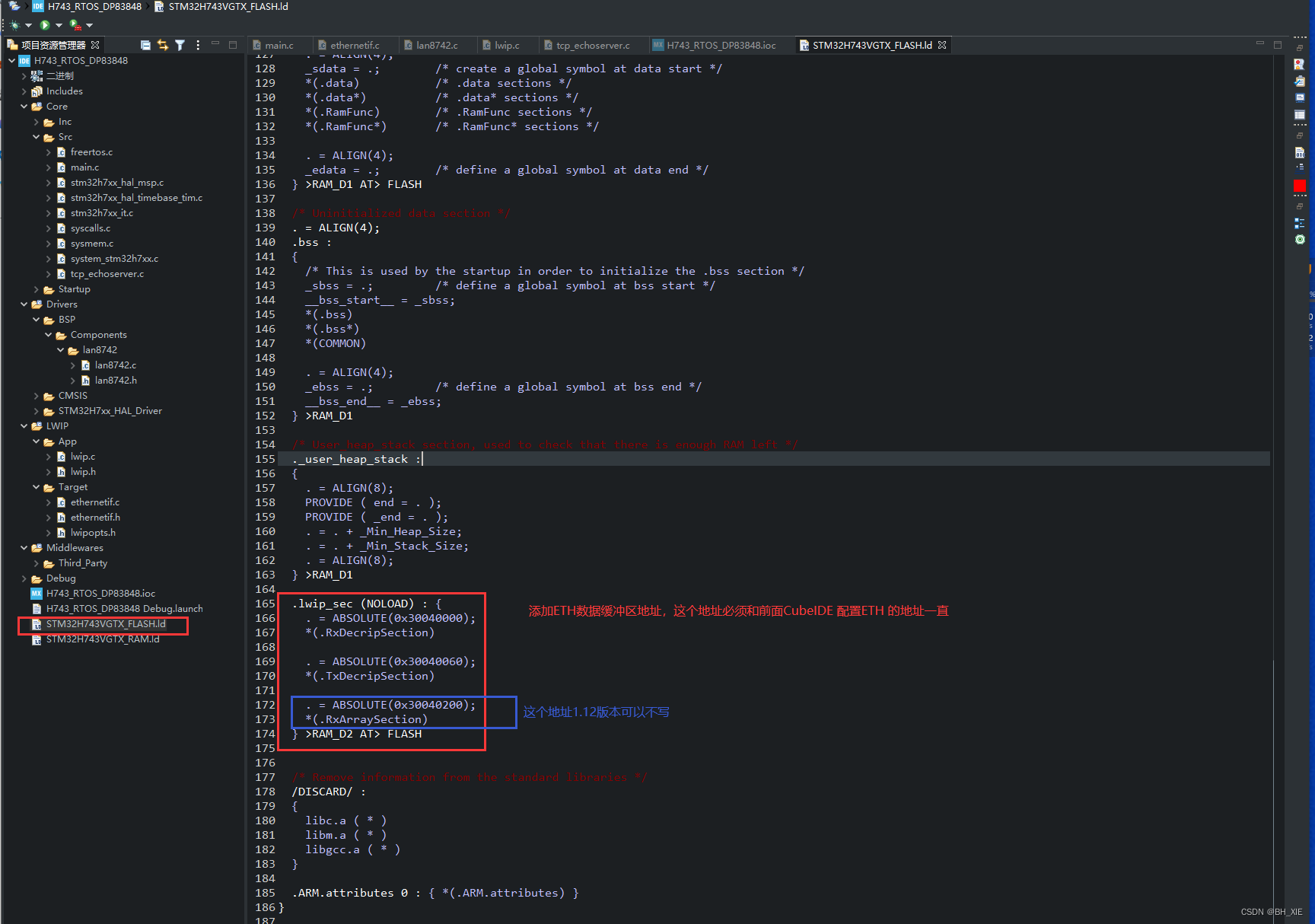

在STM32H743VGTX_FLASH.ld文件里



  .lwip_sec (NOLOAD) : {
    . = ABSOLUTE(0x30040000);
    *(.RxDecripSection)

    . = ABSOLUTE(0x30040060);
    *(.TxDecripSection)

    . = ABSOLUTE(0x30040200);
    *(.RxArraySection)
  } >RAM_D2 AT> FLASH

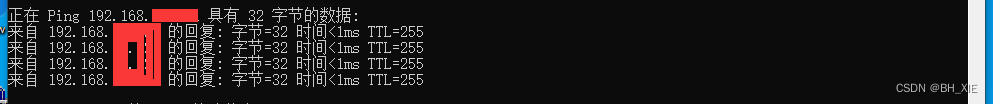

 通过以上配置就可以ping通IP了

下一篇在写TCP服务器通信吧！

本人知识有限，有哪里不对，望多多包涵！
