BMS电池盒使用说明

电池盒使用说明

功能描述：

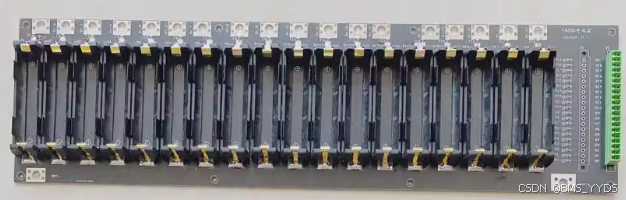

电池盒支持1~18串电池电压采样，可进行充放电测试，均衡测试等。

板子尺寸为120mm*430mm,定位孔间距为110mm*140mm共三个140mm间距。高度20mm左右。

• 应用场景

1. 电池电压采样；
2. 电池电压过充过放保护；
3. 量产板老化测试；
4. 断线检测测试；
5. 充放电测试；
6. 均衡测试
7. 多簇菊链测试；

• 接线

每个电池需按入电池盒中，电池建议选用18650平头的，毕竟平头接触面积大，充放电电流大的话可靠一些。

功率端子焊接。因每位客户使用的串数均不同，故没有直接焊接PCB端子，送有两个端子可自行选择焊接在所需的电池总正和总负接口。

BMU接线端口，通过板上标识接线B0~B18。

高压串联，电池盒支持1500V组合方式，第一个电池盒的最高节功率端子通过双头鳄鱼夹和下一个板子的BAT-短接，依次类推及可组高压模组。BAT-设置有两个功率端子，靠近接插件的目的是有的结构会把板子封起来，这样方便引线；另一个端子靠近最低节电池的负端，是防止因为走电流导致最低节采样偏差问题。

• 保护

每个采样通道均配有0R电阻，如果通道出现短路或者电流过大的情况，电阻会起到保护作用。每节电池正和功率端子接口也配有0R电阻。在大电流充放电时也可起到保护作用。

板子设计的最大充放电电流为5A，散热不好的情况下建议在3A以内进行测试。

• 注意事项

安全无小事，电池毕竟是化学物品， 在使用过程中应该谨慎使用尖锐物品触碰，防止自燃。

PCB板的功率端子正负均有开窗，使用时应使用尼龙柱或者绝缘物品将板子与金属物品隔离开，防止短路。

充电时可通过总压给整个电池组充电，也可以拆下给单节电池补电，拆卸事注意安全。

不同使用环境状态所需不一样，使用有不了解或不清楚的可留言反馈。有特定需要也可定制。
