BMS温度采集板使用说明

温度采集板使用说明

• 产品功能描述

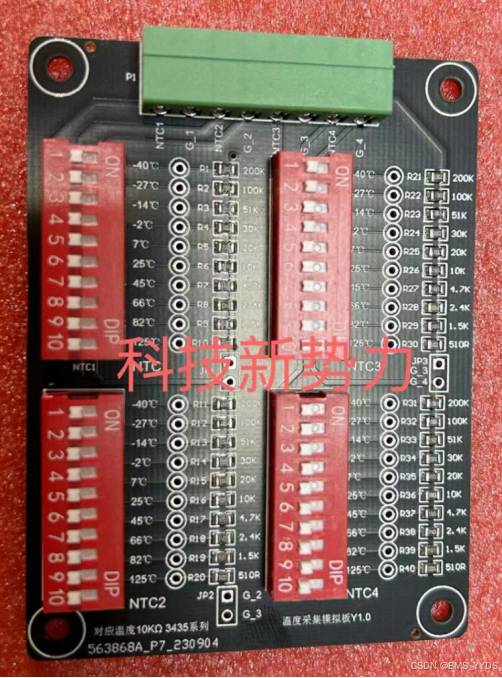

本产品为温度采集板，主要原理为使用定值电阻（精度1%）模拟NTC电阻在不同温度状态下的等效阻值，设计的NTC阻值主要为10K 3435储能专用NTC线束。一个板子可模拟4路NTC，10种不同温度，温度范围-40~125℃。一般为一个电池包所需的NTC通道数。每个NTC的GND均可独立或并联使用。

PCB尺寸为80*60mm，孔间距为72*52mm，高度为15mm。

• 应用场景

1. 老化测试
2. 模拟温度采集
3. 保护阈值测试
4. 温度采样精度测试

• 使用方法
•

温度输入端口需使用3.81mm接插件接入，每款板子会配送一个3.81mm*8P的线端接插件。温度采样按接口定义进行连接。

   拨码开关向左侧拨动，对应选择相应的温度模拟通道，每次应仅选择一个拨码通道。使用过程需要改变温度时，可在该温度档的拨码开关不变的情况下拨动另一个温度对应开关，这样可防止温度变化时出现温度超出阈值，实际检测告警的现象。

如果使用的NTC不是3435系列的阻值，可通过定值电阻大小和实际的NTC阻值表对应选择。也可手动更换定制电阻以满足要求。

   为了减少NTC线束接线，当四路温度采样的GND为同一个地时，可将JP1\JP2\JP3使用2.54mm*2PIN的插件进行短接，或者直接用0R电阻短接，这样就可以在线束简化引出线。
