1. 为了在proteus中模拟学习江协科技51单片机教程，需要在proteus中搭建74HC595驱动8x8点阵屏的仿真环境；

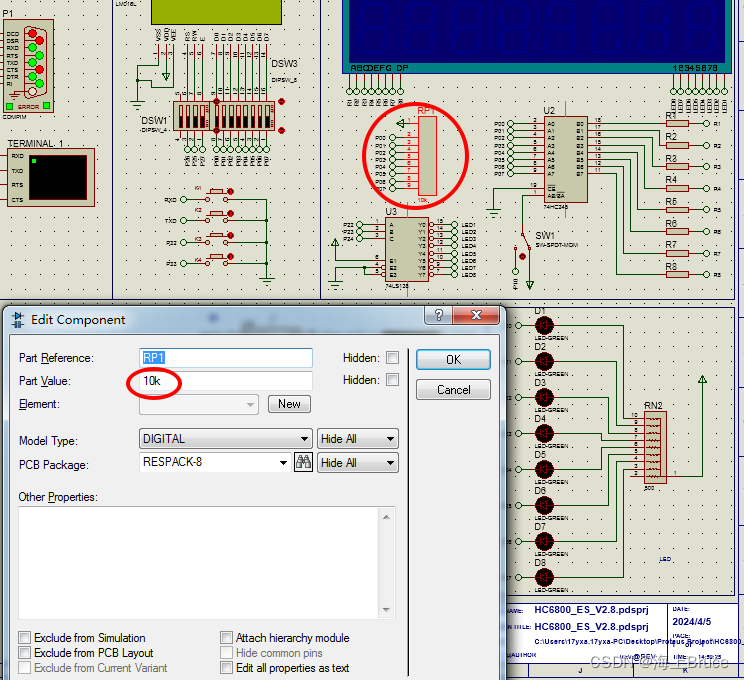

1.1. 因为连接单片机P0口作为点阵屏负极（行选），所以需要先在P0口上接上上拉电阻RESPACK 8，1k欧姆阻值，并在排阻上接电源；

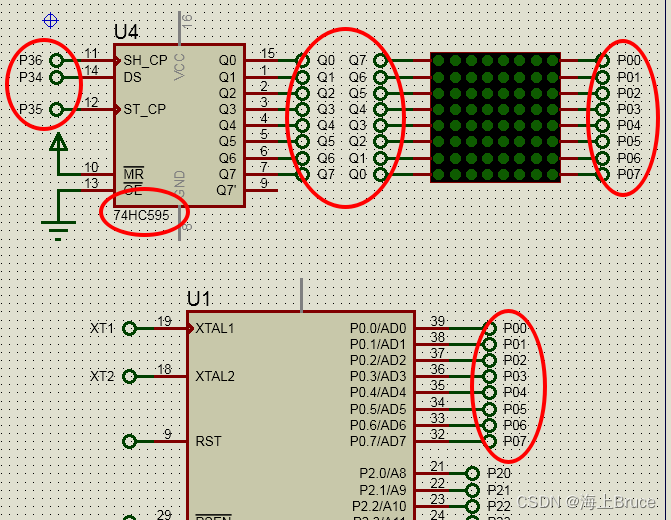

1.2. 插入74HC595芯片和8x8点阵屏，注意各个端口连接号码；

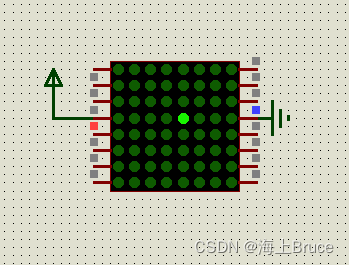

1.3. 如果不确定8x8点阵屏的接口（因为需要翻转点阵屏），可以先插入一个点阵屏，并直接接电源与接地，模拟看一下点阵屏的输入输出（P0）端口；

1.4. 随教学进度测试程序以及Proteus环境搭建无误：

#include <REGX52.h>
#include "delay_xms.h"

sbit RCK=P3^5; //RCLK 串行寄存器时钟，上升沿有效 SH_CP
sbit SCK=P3^6; /
