Matlab Simulink仿真平台下的MMC整流器仿真模型：基于双闭环控制的环流抑制与均压方法，「基于Matlab Simulink的MMC整流器仿真与控制研究」

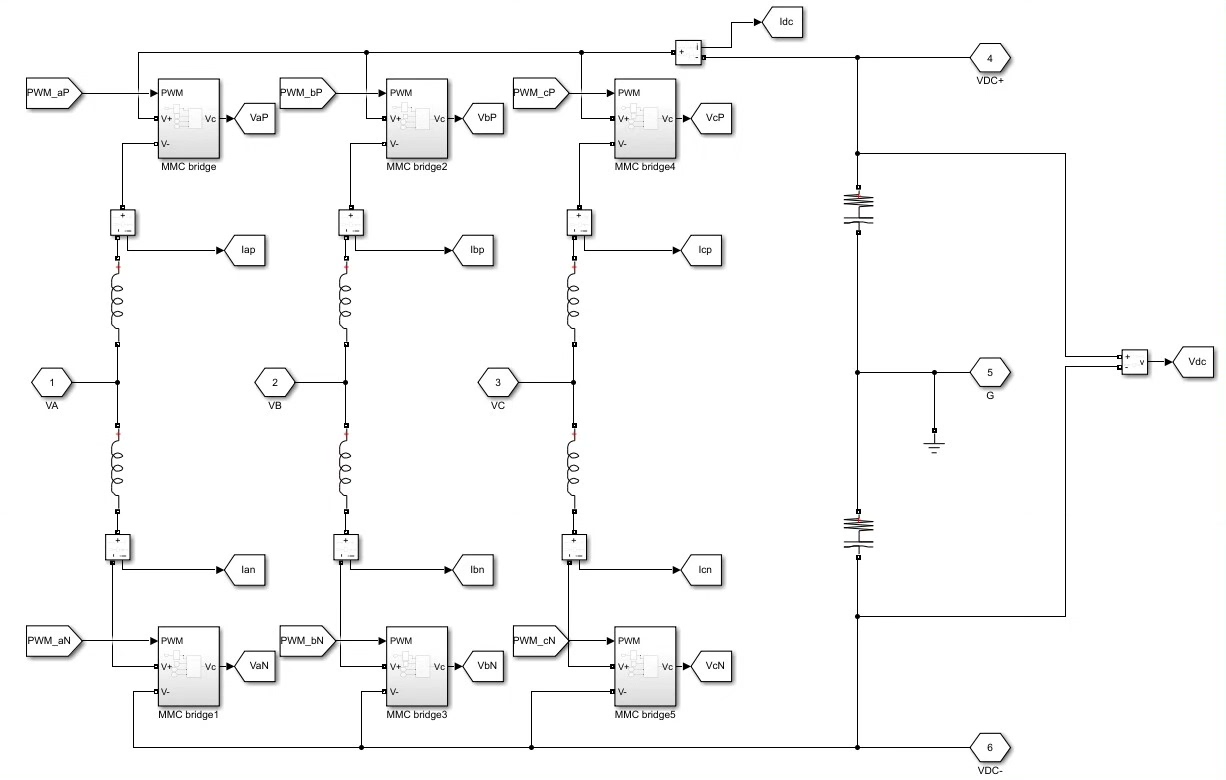

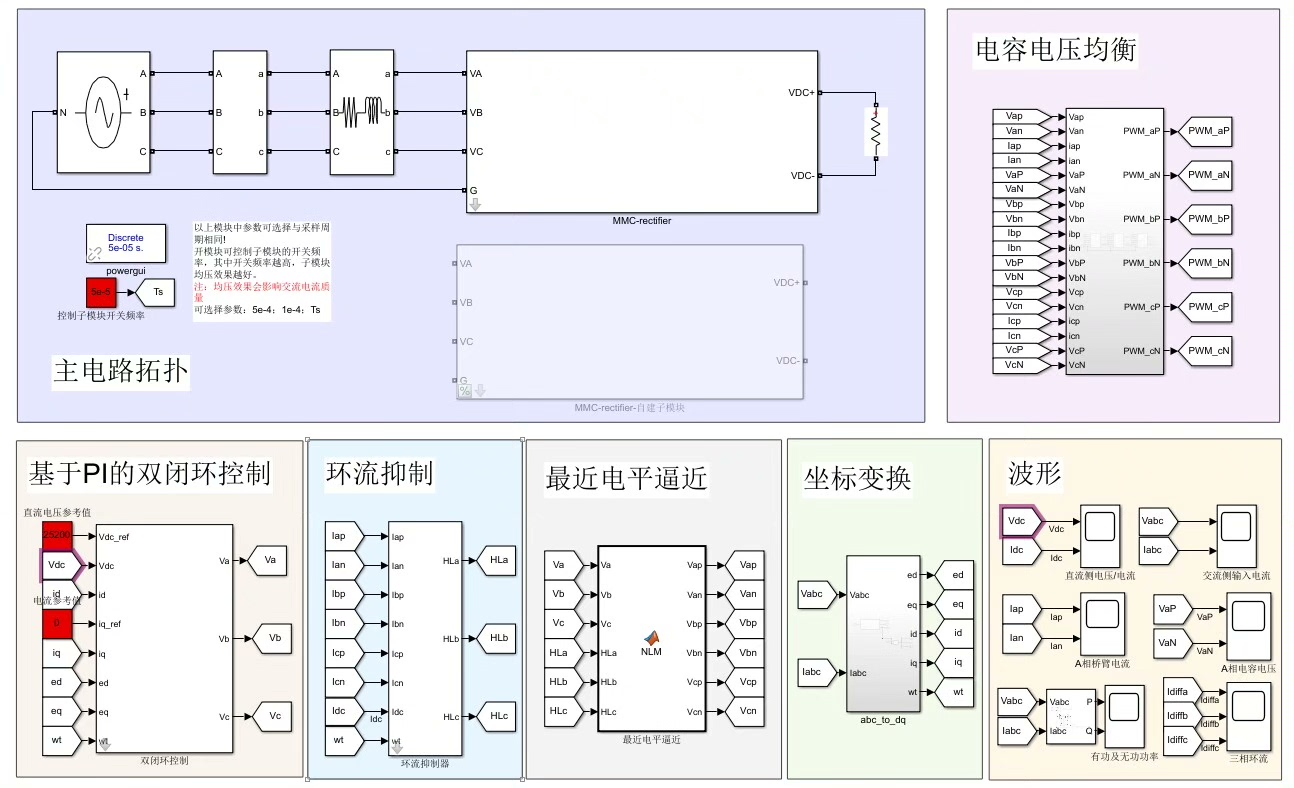

MMC整流器仿真模型
基于Matlab/Simulink仿真平台
采用基于PI控制器的双闭环控制(外环为直流电压控制)
模型中包含环流抑制控制器
模型中添加基于排序算法的子模块均压方法
采用基于最近电平逼近NLM的调制策略

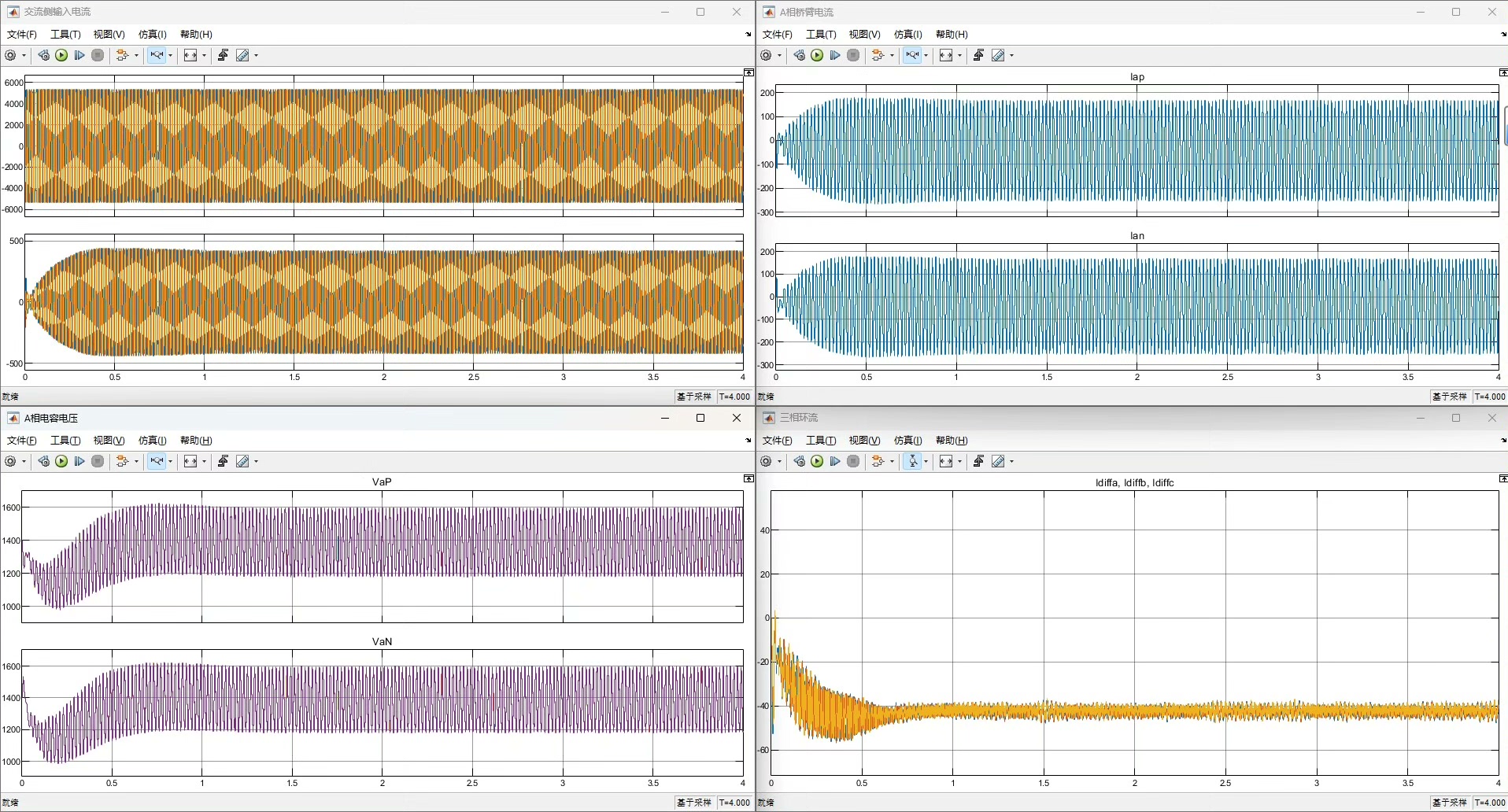

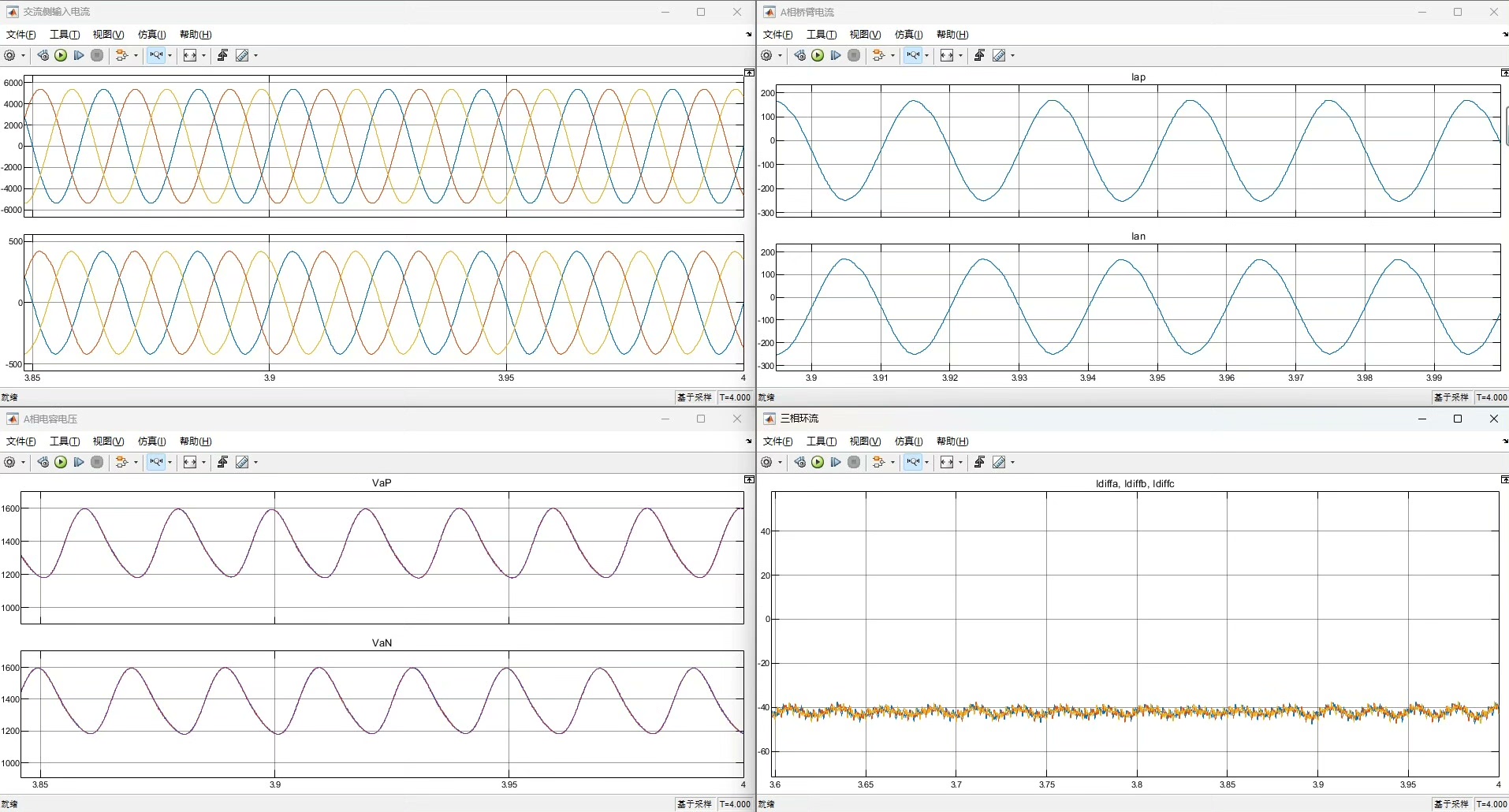

1.仿真均能正常运行，能够准确跟踪对应参考值
2.采用双闭环控制，整流器外环为直流母线电压控制
3.最近电平逼近调制+基于排序算法的均压策略
4.二倍频环流抑制控制

供MMC入门新学者学习参考。

ID:6250710452161692

切布尔高贵的胡桃

MMC整流器是一种基于多电平直流输电技术的重要设备，具有高效、可控、可靠的特点。为了对MMC整流器的工作过程进行研究和优化设计，本文基于Matlab Simulink仿真平台构建了MMC整流器仿真模型，并采用了基于PI控制器的双闭环控制策略。

首先，在整流器的仿真模型中加入了环流抑制控制器。环流抑制是MMC整流器的重要问题之一，通过设计合理的环流抑制控制器可以有效降低整流器的环流损耗。在本文的仿真模型中，环流抑制控制器采用了基于排序算法的子模块均压方法，可以实现对各个子模块电压的均衡控制。该方法能够提高整流器的工作效率，减小电流谐波。

其次，本文还采用了基于最近电平逼近调制策略。最近电平逼近调制是一种常用的脉冲宽度调制策略，通过合理调节脉冲宽度可以实现对输出电压的精确控制。在本文的仿真模型中，最近电平逼近调制策略采用了基于排序算法的均压策略，可以进一步提高整流器的输出电压质量。

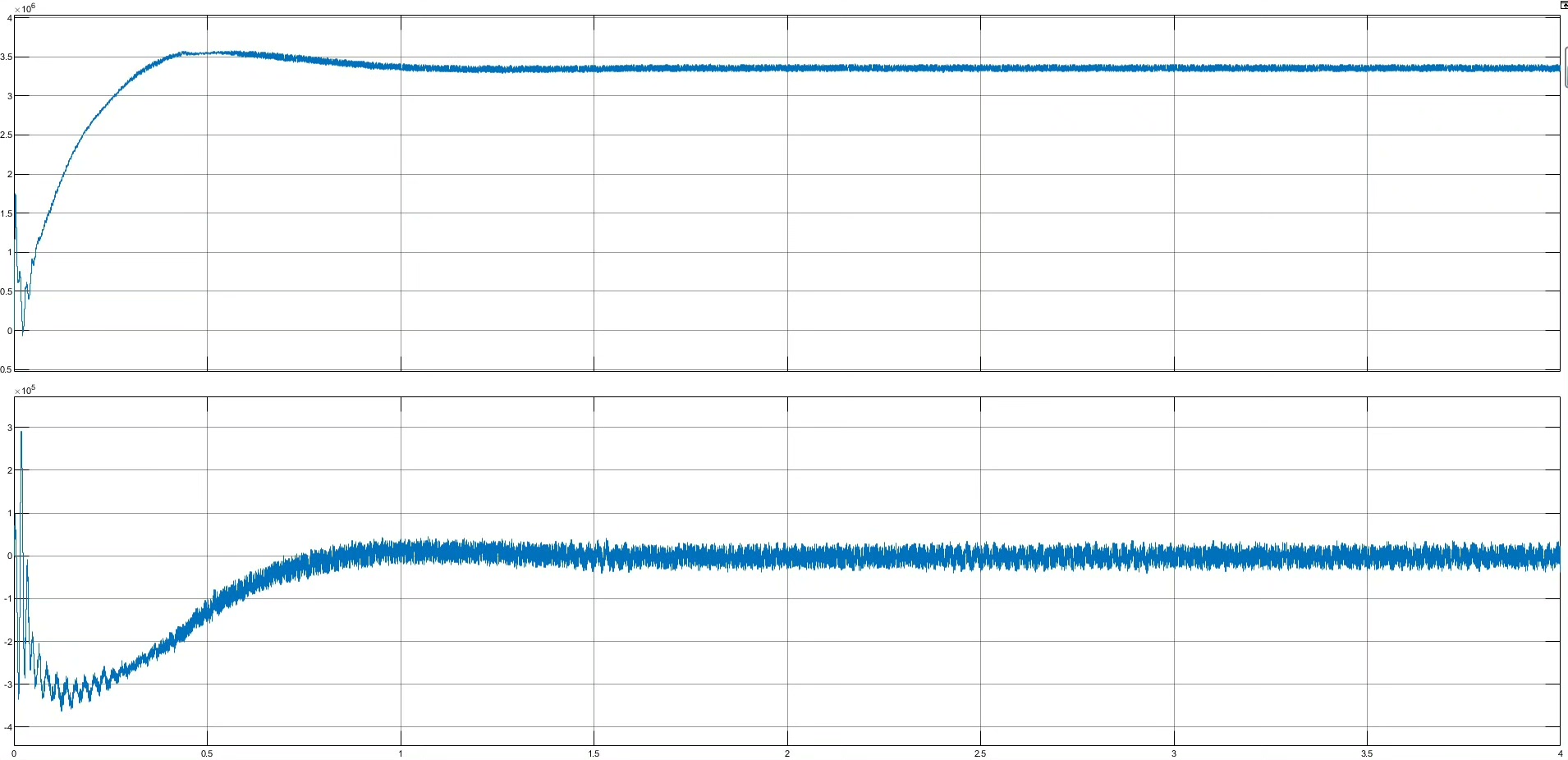

最后，本文采用了双闭环控制策略，其中外环为直流母线电压控制。采用双闭环控制可以实现对整流器输出电压的精确控制，并使整流器具有较好的动态响应和稳定性。通过仿真结果可以看出，整流器能够准确跟踪对应参考值，并且具有较好的电压控制效果。

综上所述，本文基于Matlab Simulink仿真平台构建了MMC整流器仿真模型，并采用了基于PI控制器的双闭环控制策略。在模型中加入了环流抑制控制器和基于排序算法的子模块均压方法，采用了最近电平逼近调制策略。通过仿真结果可以看出，该仿真模型能够正常运行，能够准确跟踪对应参考值，并且具有较好的电压控制效果。本文的研究成果对MMC整流器的入门学习者具有一定的参考价值。
