snmp 协议基础（一）

1，snmp 协议(简单网络管理协议)

        应用层协议，在传输层通过UDP传输，主要用于管理网络设备，目前存在的版本有3个，分别是V1 、v2/v2c、v3。v3在v2的基础上添加了安全机制（USM/VACM 提供认证和加密，访问权限的控制）。

        注：SNMP的前身是简单网关监控协议（SGMP），用来对通信线路进行管理。随后，人们对SGMP进行了很大的修改，特别是加入了符合Internet定义的SMI(一种管理信息的结构)和MIB，改进后的协议就是著名的SNMP。

2，snmp工作原理

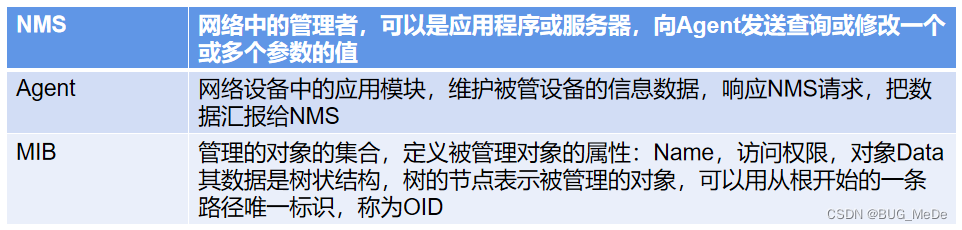

          SNMP采用特殊的客户机/服务器模式，即代理（agent）/管理站(NMS)模型。对网络的管理与维护是通过管理工作站与SNMP代理间的交互工作完成的。每个SNMP从代理负责回答SNMP管理工作站（主代理）关于MIB定义信息的各种查询。所以，对于被管理设备来说，可以认为他就是一个agent。

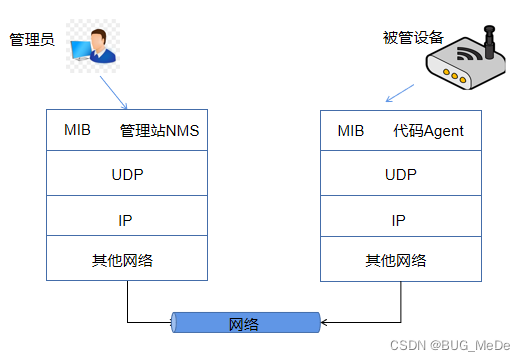

SNMP的应用场景如图所示：

         其中管理员通过操作管理站（NMS）跟被管设备(Agent)通信，同时在两者中都维护了一个MIB库，通过MIB库中定义的节点（OID）来唯一标识双方操作的是那个数据。当然MIB库也有公共的节点（system .etc）,各个厂家也会加入自己的私有节点，通过写成MIB文件的形式发布个客户。

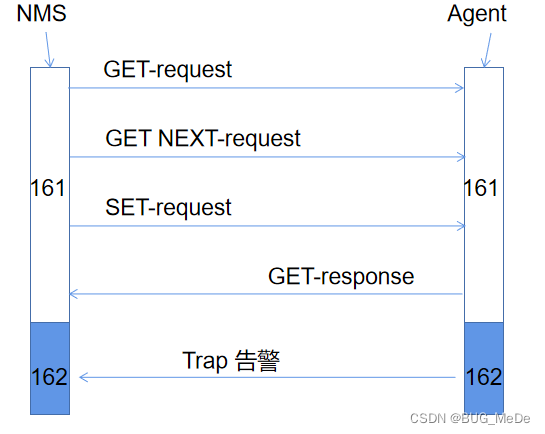

SNMP工作场景如图：

         管理站和agent之间Get/Set请求使用161 port进行交互，因为使用UDP协议，不存在连接，GET/SET 通过数据报的消息发送和接收，162 port用于发送告警信息（Agent主动发出，告知NMS有某些事情发生）。

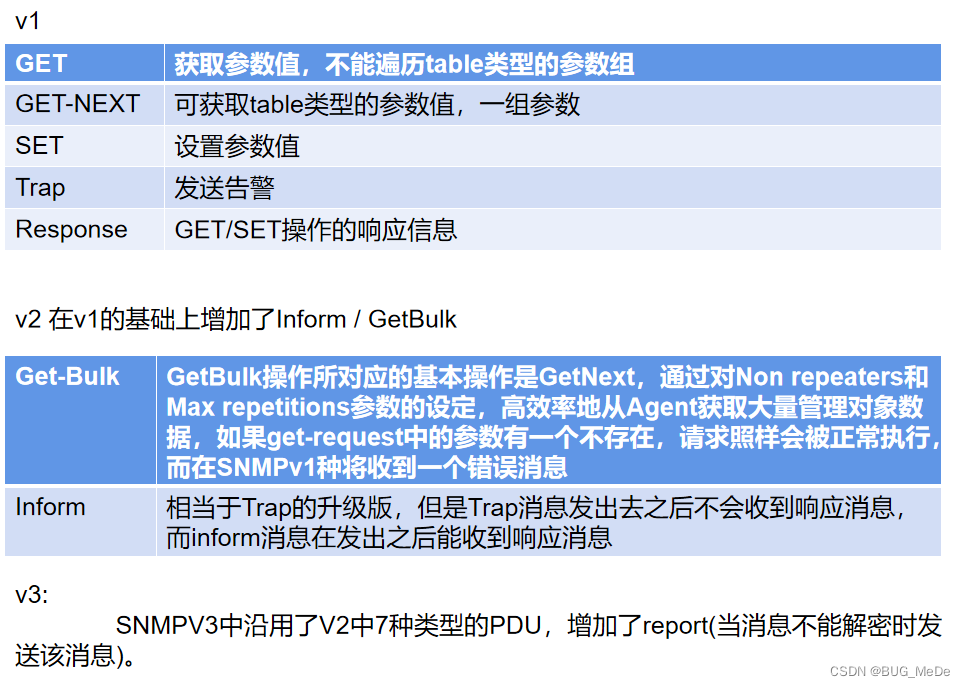

       snmp 各版本在协议操作定义上有部分不同，如下：

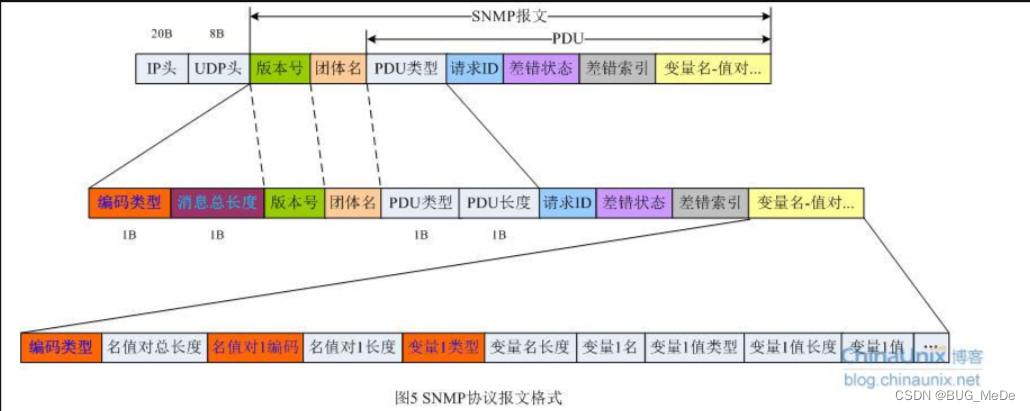

 3，SNMP 报文结构

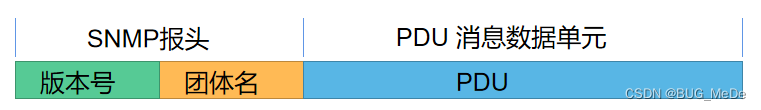

        SNMP代理和管理站通过SNMP协议中的标准消息进行通信，每个消息都是一个单独的数据报。SNMP使用UDP（用户数据报协议）作为第四层协议（传输协议），进行无连接操作。SNMP消息报文包含两个部分：SNMP报头和协议数据单元PDU。



    在实际网络传输环境下，SNMP报文的长度取决于其所采用的编码方式。SNMP统一采用BER(Basic Encoding Rule)的编码规则，同时在正式SNMP规范中使用的是ASN.1语法，Abastract Syntax Notation v1，即抽象语法描述语言。这两个概念在后面实践环节再做进一步介绍，这里只要稍微了解一下即可，不妨碍我们对协议本身的分析。这里我们简单解释一下BER编码规则：

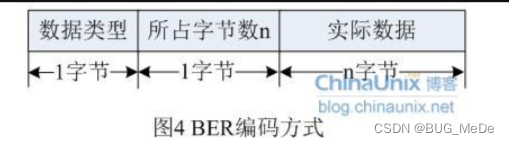

          BER作为ANS.1的基本编码规则，描述具体的ANS.1对象如何编码为比特流在网络上进行传输。BER编码规则由三部分组成：

简单的理解BER就是：类型-长度-数据，例如 ：010211 H：类型是1，比如说就是Int，数据长度是2，数据值是0x11=>这个数据是int型的17。

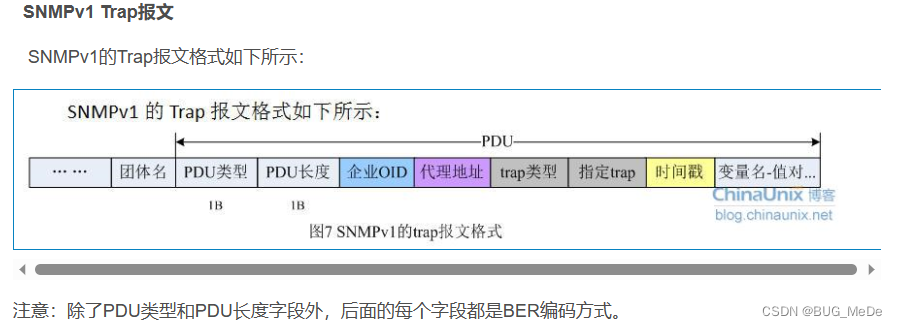

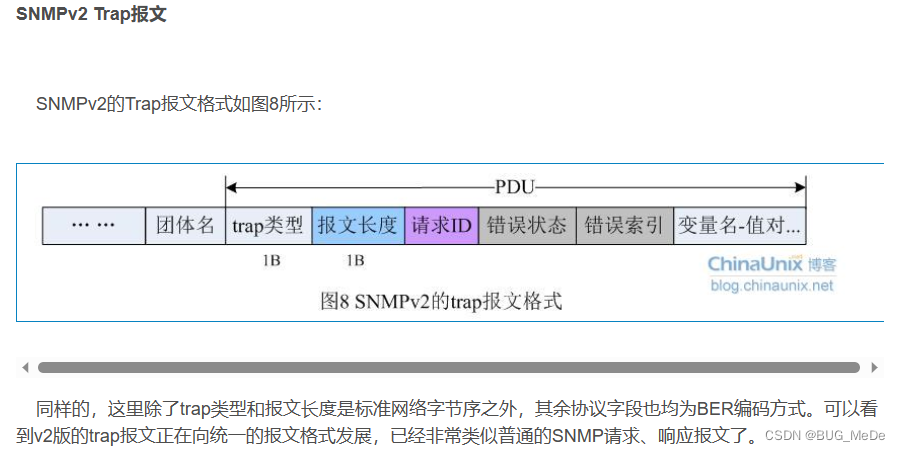

trap报文的结构：

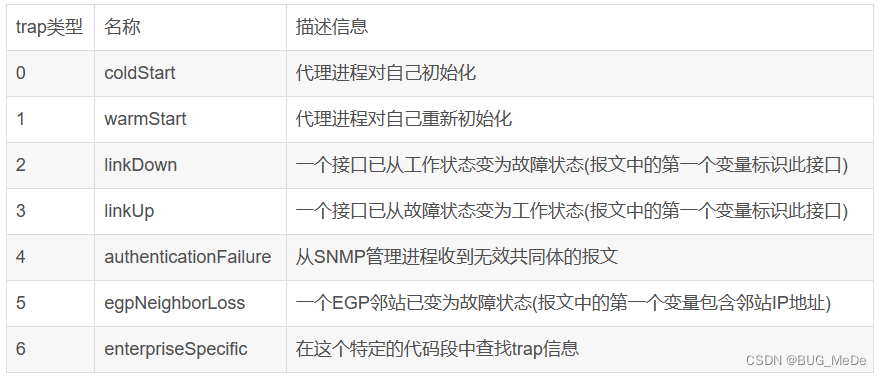

        snmp也定义了几种trap类型，如下：

4，总结：
