基于51单片机——AD转换电路设计（采用AD0809芯片）

 一、设计要求

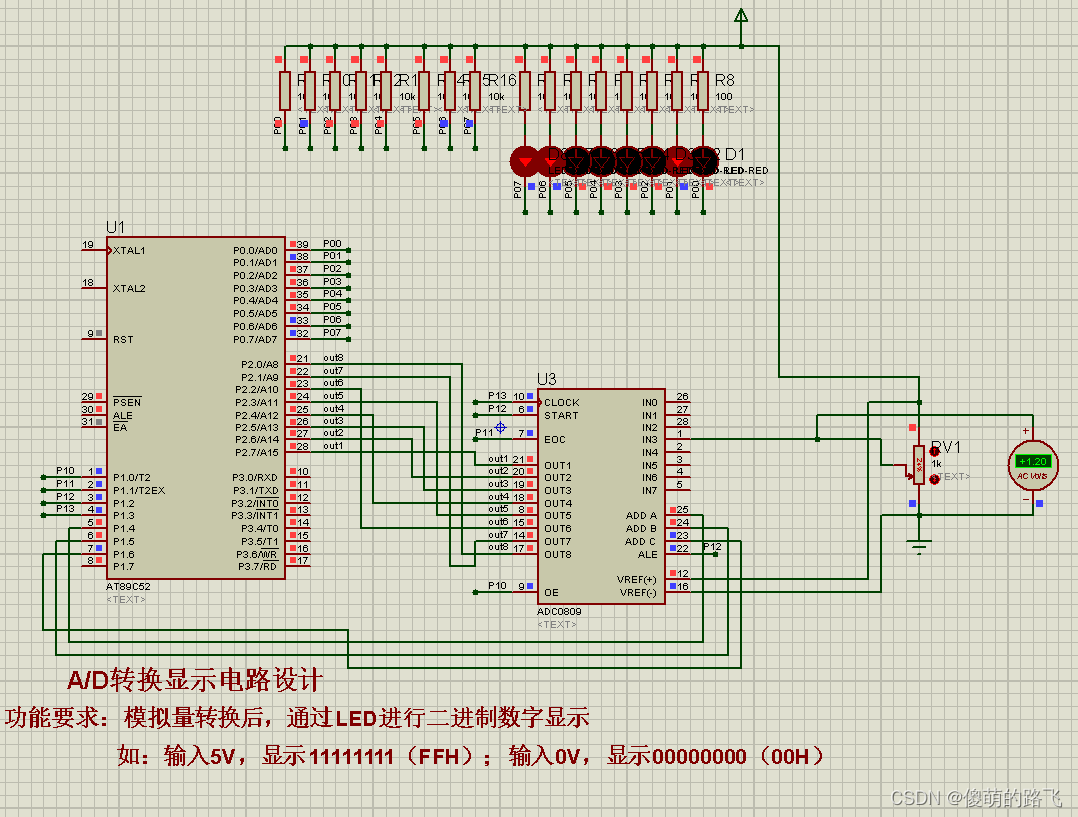

采用AD0809对输入的模拟量进行转化，转化完成后将数字量通过LED进行二进制显示。电路图如下。

二、AD0809芯片介绍

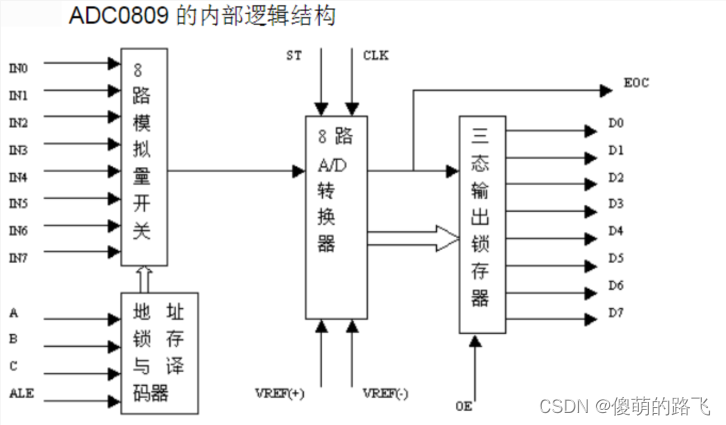

AD0809是8位并行A/D转换芯片。该芯片应用时，IN0~IN7共八路模拟输入引脚，通过地址A、B、C选择其中一路将模拟信号送入芯片中，当转换结束后，数字量从D7~D0以8位二进制形式输出，同时E0C引脚输出高电平，表示转换结束。如图为AD0809内部逻辑结构。

 由上图可以看到，AD0809由一个8路模拟量开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。三态输出锁存器用于锁存A/D转换完的数字量，当OE为高电平时，才可以从三态输出锁存器取走转换完的数据。

AD0809对输入模拟量要求：信号单极性，电压范围0~5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，若模拟量变化太快，则需要在输入前添加一个采样保持电路。

ALE1为地址锁存允许输入线，高电平有效。当ALE线为高电平时，地址锁存与译码器将A,B,C三条地址线的地址信号进行锁存，经过译码后被选中的通道的模拟量进转换器进行转换。A,B,C为地址输入线，用于选通IN0~IN7上的一路模拟量输入。

ST为转换启动信号。当ST为上升沿时，所有内部寄存器清零。当ST为下降沿时，开始A/D转换。在转换期间，ST保持为低电平。

EOC为转换结束信号。当EOC为高电平时，标明转换结束；否则，表示正在进行A/D转换。

OE为输入允许信号，用于控制三条输出锁存器想单片机输出转换得到的数据。OE = 1时，输出转换得到的信号；OE = 0时，输出数据线呈高阻态状态。D7~D0为数字量输出线。

clk时钟输入信号线。AD0809内部没有时钟电路，所需时钟信号必须由外部提供。

VREF（+），VREF（-）为参考电压输入。

三、AD08009应用说明

1.AD0809内部带有输出锁存器，可以直接和单片机相连。

2.初始化时，将ST和OE置为低电平。

3.将要转换的通道信息传给A,B,C端口。注意，C为高位，A为低位。

4.在ST端给出一个至少有100ns宽的正脉冲。

5.根据EOC的信号状态判断是否转换完毕。若EOC = 1，表示转换完毕。

6.当EOC为高电平，这时给OE一个高电平，转换数据输出给单片机。

四、输出数字量计算

N = （Ui *255）/5，Ui为输入模拟量。

五、程序

#include <reg52.h>

#define uchar unsigned char

sbit clk = P1^3;
sbit start = P1^2;  //start和ALE都连接在P1.2
sbit EOC = P1^1;
sbit OE = P1^0;
sbit a = P1^4;
sbit b = P1^5;
sbit c = P1^6;

void delay(unsigned char xms)
{
	unsigned char i, j;
    while(xms)
    {
        i = 2;
        j = 239;
        do
        {
            while (--j);
        }
        while (--i);
        xms--;
    }

}


void ADC_init()
{
    P2 = 0xff;
    //产生clock信号
    EA = 1;
    TMOD = 0x02;    //定时器0，方式2，8位自动重装载
    ET0 = 1;        //允许定时器0中断
    TR0 = 1;
    TH0 = 216;
    TL0 = 216;
    start = 0;
    OE = 0;
    a = 1;      //通道3
    b = 1;
    c = 0;
}

void ad_3()
{
    OE = 0;
    EOC = 1;
    start = 0;
    a = 1;      //通道3
    b = 1;
    c = 0;
    delay(10);
    start = 1;  //上升沿
    delay(10);
    start = 0;  //下降沿
    while(!EOC);//等待转换完成
    delay(10);
    OE = 1;
    delay(5);
    P0 = P2;
    OE = 0;

}

void main()
{
    ADC_init();
    while(1)
    {
        ad_3();
    }
}


void t0(void) interrupt 1
{
    TH0 = 216;
    TL0 = 216;
    clk = ~clk;
}
