一、项目概况
长生桥垃圾填埋场生态修复工程位于重庆市南岸区茶园新区长生桥镇，作为目前全国最大的垃圾填埋场生态修复工程，占地约820亩，于2003年7月投入运行，主要接受重庆主城区5个区的生活垃圾，高峰期日处理垃圾3000吨，累计填埋生活垃圾1043万吨，于2016年5月关停。
生态修复和城市功能恢复效果图
长生桥垃圾填埋场生态修复工程的启动，将以打造生态主题公园的形式，进行生态修复和城市功能恢复，实现城市土地的循环再利用。对目前已有的垃圾堆体进行整形、封场覆盖，然后对渗滤液进行处理，控制地下水污染、收集和处理有毒有害填埋气体。实现变“毒土”为“净土”的土地资源再生修复和可持续利用生态修复，为垃圾填埋场生态修复和城市“困难立地”植绿造林提供经验和实验数据。为全国的卫生填埋场生态治理提供可供示范的解决方案。
管理平台的智能化、精细化是当下值班运维管理的必然趋势。针对长生桥垃圾填埋场地广、监控数据和点位多等特点，通过我公司LGT-Batbot垃圾填埋场智慧管理平台来实时监测各点位工作状态，并记录所有运行参数，提高运行安全、可靠及维护效率，降低维护的人工成本，实现了垃圾填埋场的智能化管理。
二、实现目标
长生桥垃圾填埋场生态修复工程智慧化管理平台，其总体目标是充分利用云计算、大数据、物联网、2DGIS、3DGIS等高新技术，建设以“以人为本、人与自然和谐共存、科技带动文明”为核心内容的智慧化平台，实现智慧化管理管理平台的数字化、信息化和智能化管理。
建立LGT-Batbot智慧化管理平台，利用多行业、多元信息、数字化、网络化、移动通讯等前沿技术，将空气质量监测、水环境质量监测、土壤在线监测、集气站在线监测、视频监控系统等系统通过可视化技术有机的融合在一起，形成高效、智能化监管平台。
三、建设依据
《工业自动化仪表工程施工及验收规范》GB50093-2002
《建筑物电子信息系统防雷技术规范》GB50343-2012
《仪表供电设计规定》HG20509-2014
《生活垃圾填埋场封场工程项目建设标准》建标140-2010
《生活垃圾卫生填埋场封场技术规范》GB51220-2017
《环境空气颗粒物(PM10和PM2.5)采样器技术要求及检测方法》HJ93-2013
《环境空气气态污染物(SO2、NO2、O3、CO)连续自动监测系统技术要求及检测方法》HJ654-2013
《污染源在线自动监控（监测）系统数据传输标准》HJ/T212-2005
《固定污染源烟气排放连续监测系统技术条件及检测方法》HJ/T76-2007
其它相关的国家标准和设计规范
四、平台结构

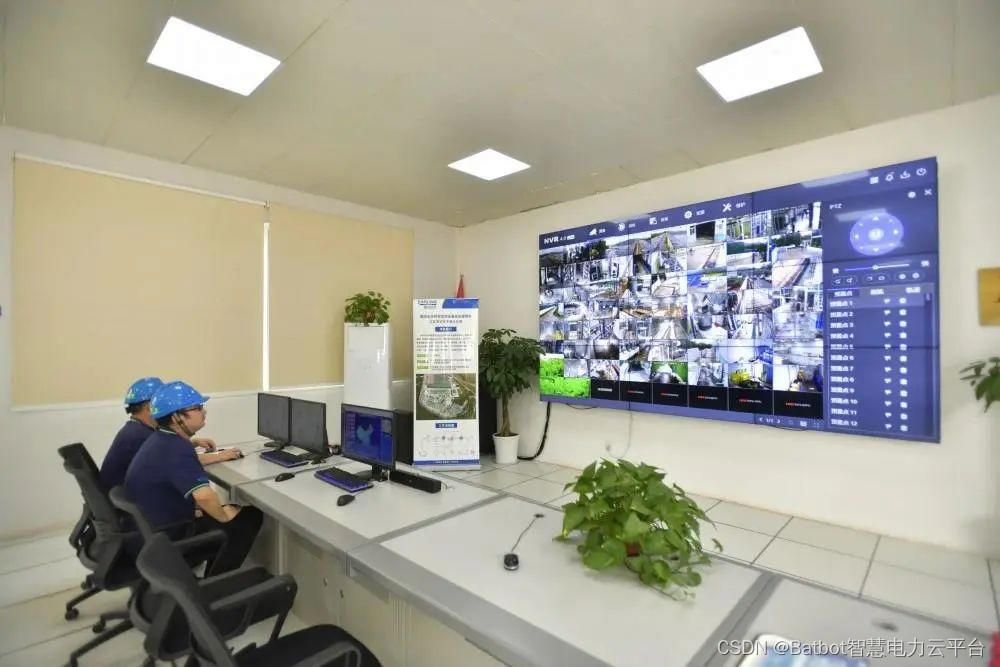

垃圾填埋场智慧监控平台由：地理信息系统、三维信息管理系统、数据采集系统、数据监控与报警系统、视频监控系统、大数据分析系统、消息推送系统、运维系统、基本资料管理系统等多个专项系统组成，同时还能与水质、气体、土壤等监测分析模块衔接实现宽领域、多维度、全覆盖的垃圾填埋场智慧环保立体监管。
（1）现场感知层：采集电力数据、设备工作状态，实现对现场环境及监测数据采集。
（2）通讯层：由通讯管理机、电源等组成通讯屏，与现场各种传感器，采集电表和报警设备相连，负责收集与处理由数据感知层发送上来的数据。智能网关具有数据采集、数据处理、报警管理、记录存储等功能，也可局域网运行。并具备来电自启动功能，完全满足24小时′365天长时间正常运行。网络中断时仍可独立运行、存储数据及联动控制。监控主机将采集的数据和处理后的结果、报警信息等上传至应用管理层。
（3）主控层：主要负责收集数据监控层监控主机上传的数据，实现各种统计报表、数据分析挖掘、告警管理、运维管理、权限管理和系统配置管理等，监控管理层系统对于前端各个被监控的监测子系统、空气质量监测系统、视频监控系统、土壤在线监测系统、集气站在线监测系统等集中监控功能。
五、系统图
布局图

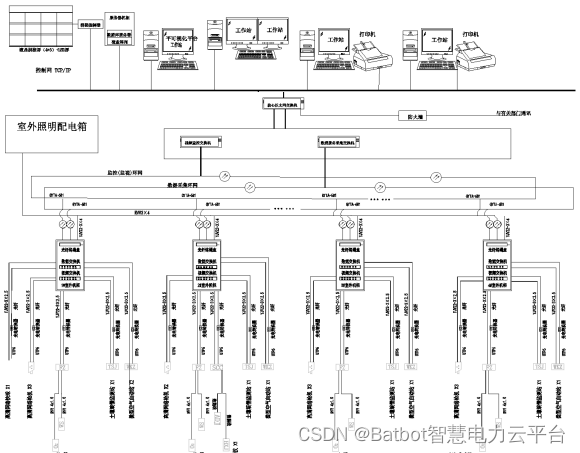

网络图
六、系统功能
PART01.软件部分
1.数据采集系统
自动采集感知设备的运行数据、工况数据、工艺数据，电量，温度、湿度、甲烷等实时变化数据，并存储到数据库中。

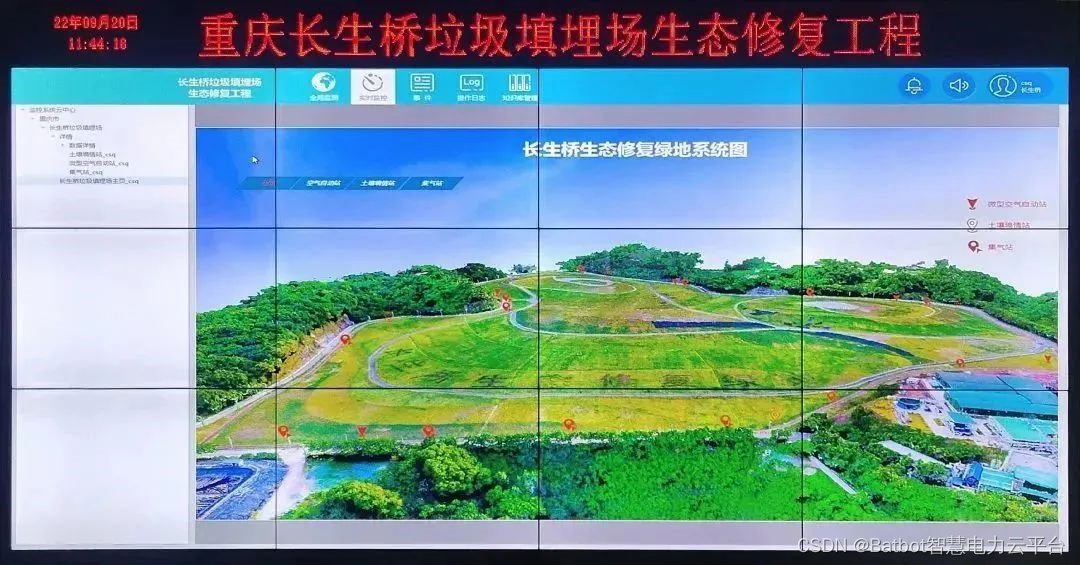

2.环境管理一张图

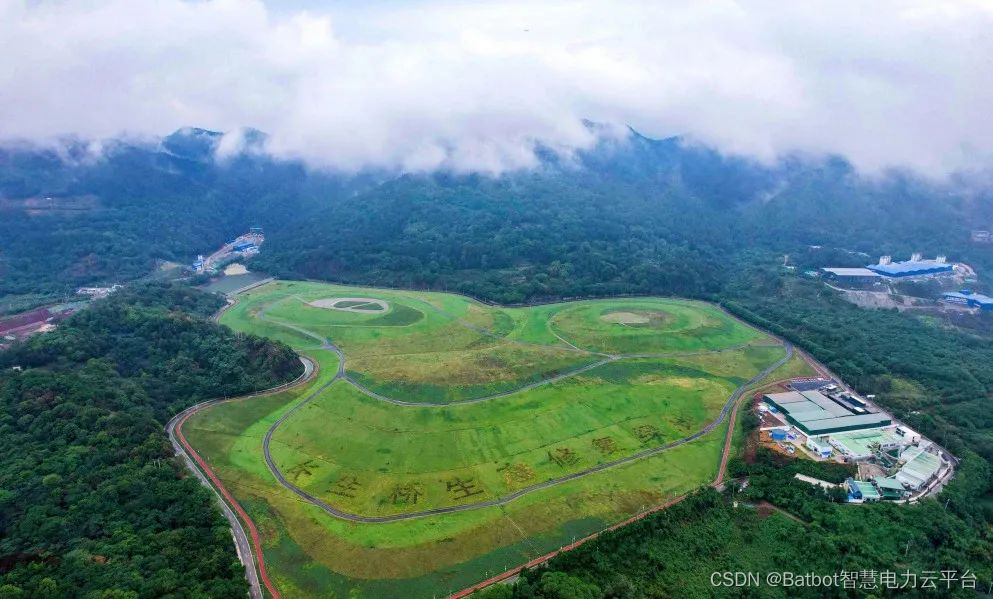

展示无人机航拍站场高清全貌景象图片，作为宏观业务展示的俯视背景图，依赖于数据平台对监测数据大数据的融合和存储，实现对于感知设备实时状态、历史数据的可视化展现。
3.数据监测与报警系统
数据监测与预警系统是在2DGIS管理平台的支持下，综合集成与展示监测感知设备自身状态以及感知设备运行环境的实时参数，实现实时数据展示、综合信息集成（信息查询、对象定位、拓扑关系查询）、预警报警、联动报警、应急抢险和安全评价。

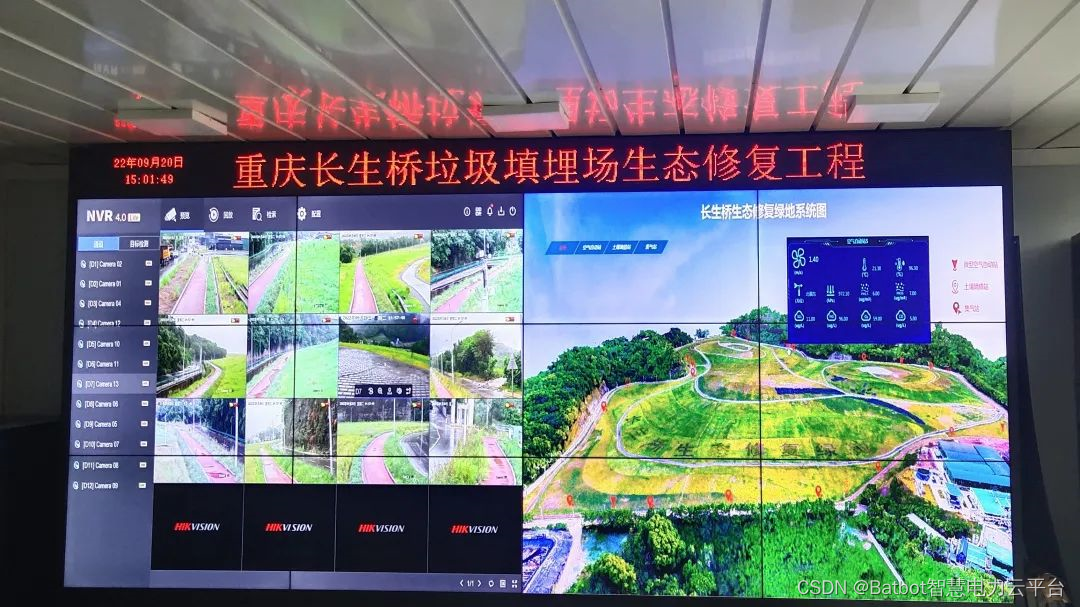

4.视频监控系统
视频监控系统主要包括网格化视频查看、视频回放、云台控制等功能。
5.运维管理系统
运维管理系统主要包含工作任务管理、工单管理、生态环境巡检、预试管理等模块。
6.大数据分析系统
大数据分析系统依赖于数据平台对监测数据大数据的融合和存储，实现对于感知设备实时状态、历史数据的可视化展现，并给出针对具体管理、业务和关键指标的优化和决策建议。
7.消息推送系统
定时读取数据库中的信息，把工作通知、报警消息等业务消息推送给客户。
8.基础资料管理系统
基础资料管理系统包含感知设备管理、用户管理、权限管理、部门管理、数据字典管理、系统日志管理等功能模块。
9.手机APP
通过手机APP实现数据查看、视频监视及回放、参数查询、数据统计，并可通过手机接收报警，执行工单、巡检计划，记录缺陷，与PC端同步。
控制&处理
PART02.数据部分

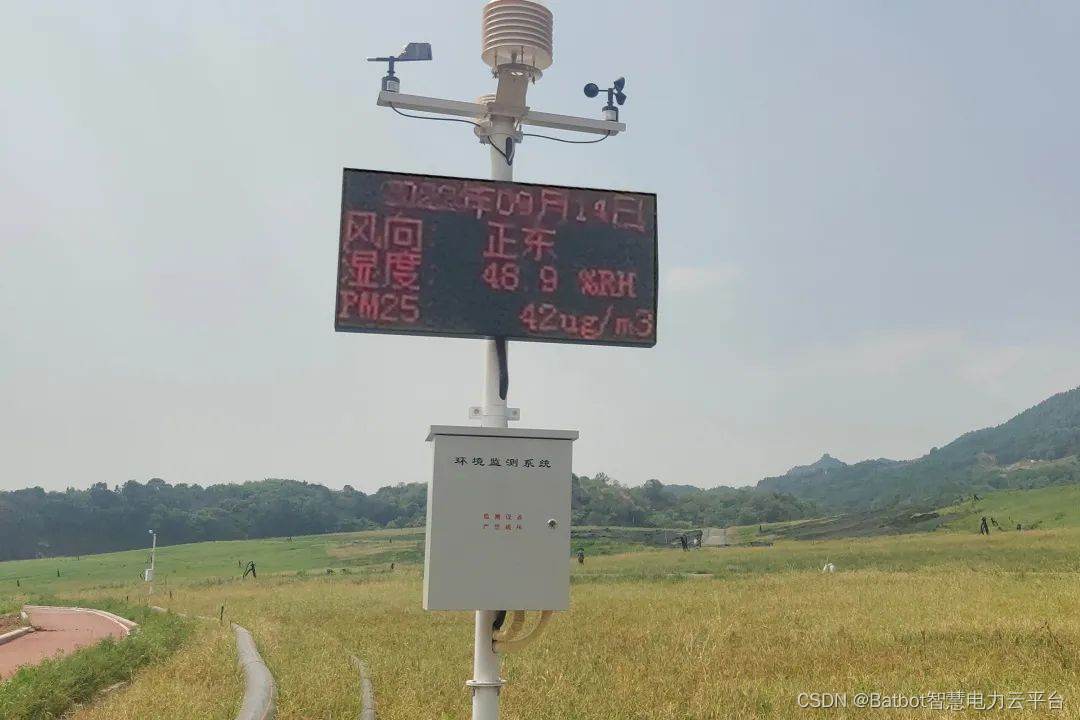

1.空气质量监测
在整个垃圾填埋场上风口、下风口、场区内主要生产排放点，设置微型空气自动站，对该区域的环境空气质量实行在线监测，根据监测结果有针对性的调整运行参数，实现环境空气质量达标。
上风口：作为整个环境空气质量的监测区域的背景参考点；
场区主要生产排放点：作为整个环境空气重质量污染源的来源点（主要贡献点）；
下风口：作为整个环境空气质量的监测区域的监测点；
通过三点一线的监测和布局，结合平台统计分析软件，实现整个项目的环境空气质量在线监测。
2.土壤在线监测
植被土壤在线监测系统具有自动采集、存储和远程传输土壤温湿度、气象信息的远程自动墒情采集系统。
可测风向、风速、日照、二氧化碳、温度、湿度等参数。对覆土，土壤温度和湿度进行连续监测，通过覆土温湿度的长周期数据分析对比，形成植被再造的合理化周期建议。
4.视频监控系统

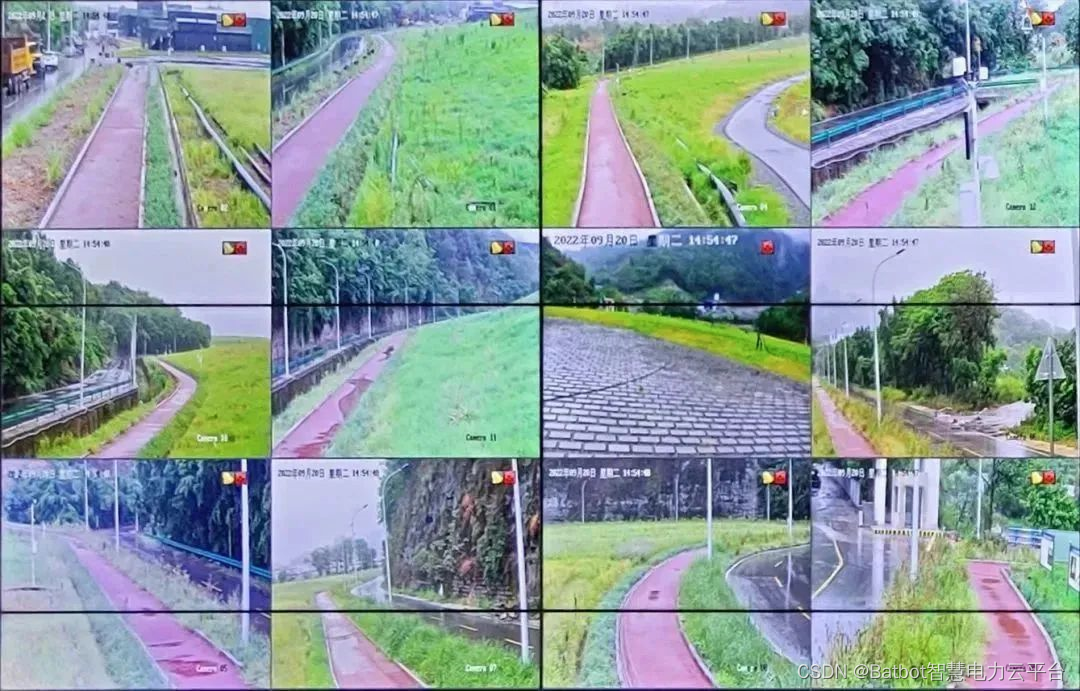

视频监控系统能够集中对各生态环境治理情况进行远程集中监管并对数据进行收集，画面清晰流畅可控制转向和缩放、放大缩小、矩阵视频切换控制、云台控制（如播放、停止、截图、上移、下移、左移、右移、自动旋转移动、云台速度控制、预置点设置、录像、停止录像，监控视频放大、缩小、全屏，视频预览的网格数）等，同时支持截图、录屏和回放功能。
通过能够对重要数据进行远程抓拍并调取，加强管理的力度，实现现代化管理。
七、系统价值
1.提高安全保障
依托实时监测和平台预警功能，构建多维预警，提高安全运行保障
2.降低成本支出
①替代人力巡检，实现少人及无人维护，降低每年人力成本，一次性投资，长期受益；
②对各监测点分项数据计量，精准分析并判断运行质量。实施科学合理的维护方案，降低维护成本；
3.实现智能运维
①通过检测参数的详细集采与分析，对运行设备故障提前预判、告警。做到有针对性的消缺、检查。真正杜绝“亡羊补牢”式的原始运维模式，避免不必要的事故。
②人员全维度、无死角管理，实现线上数据记录、消缺等闭环管理，建立健全的管理机制，更先进的管理水平。
4.共享增值服务
以大数据为支撑，为多种增值服务的实现提供可能，可为今后打造其他平台提供数据。
5.更高服务品质
专家资源复用，提高服务品质
八、成果展示
2022年9月23日，重庆市生态环境保护综合行政执法总队党委书记刘芹率市24个区县综合执法局相关负责同志参观和验收了长生桥垃圾填埋场生态修复项目。
刘芹一行先后参观了长生桥垃圾填埋场生态修复项目、浓缩液处置项目，详细了解了垃圾填埋场封场背景、实施过程、修复效果及渗滤液浓缩液处置情况，并对长生桥生态修复项目取得的进展和环保管理成果给予了充分肯定。
同时也对我公司所承建的长生桥垃圾填埋场智慧管理平台给与了充分的肯定，在展览馆宣传、数据统计、环境保护、土壤维护等方面提供了有力的数据支撑。
