VS code平台调试AutoLISP程序教程

       在进行AutoCAD二次开发时，离不开对Autolisp程序的调试。AutoCAD自带了Visual lisp编辑器，进入Autocad后在命令行输入vlisp命令即可。但该编辑器交互性非常差，不易进行开发与调试。针对以上问题，VS code中的AutoCAD AutoLISP Extension扩展程序由AUTODESK官方开发，它克服了Autocad自带编辑器的缺点，它与当前热门扩展功能相似，同样支持代码高亮显示、自动缩进、代码补全、悬停帮助等功能，可以帮助用户轻松完成autocad二次开发及调试工作。VS code平台调试AutoLISP程序教程如下：

1.在VS code中进入扩展市场，搜索AutoCAD AutoLISP Extension并安装。

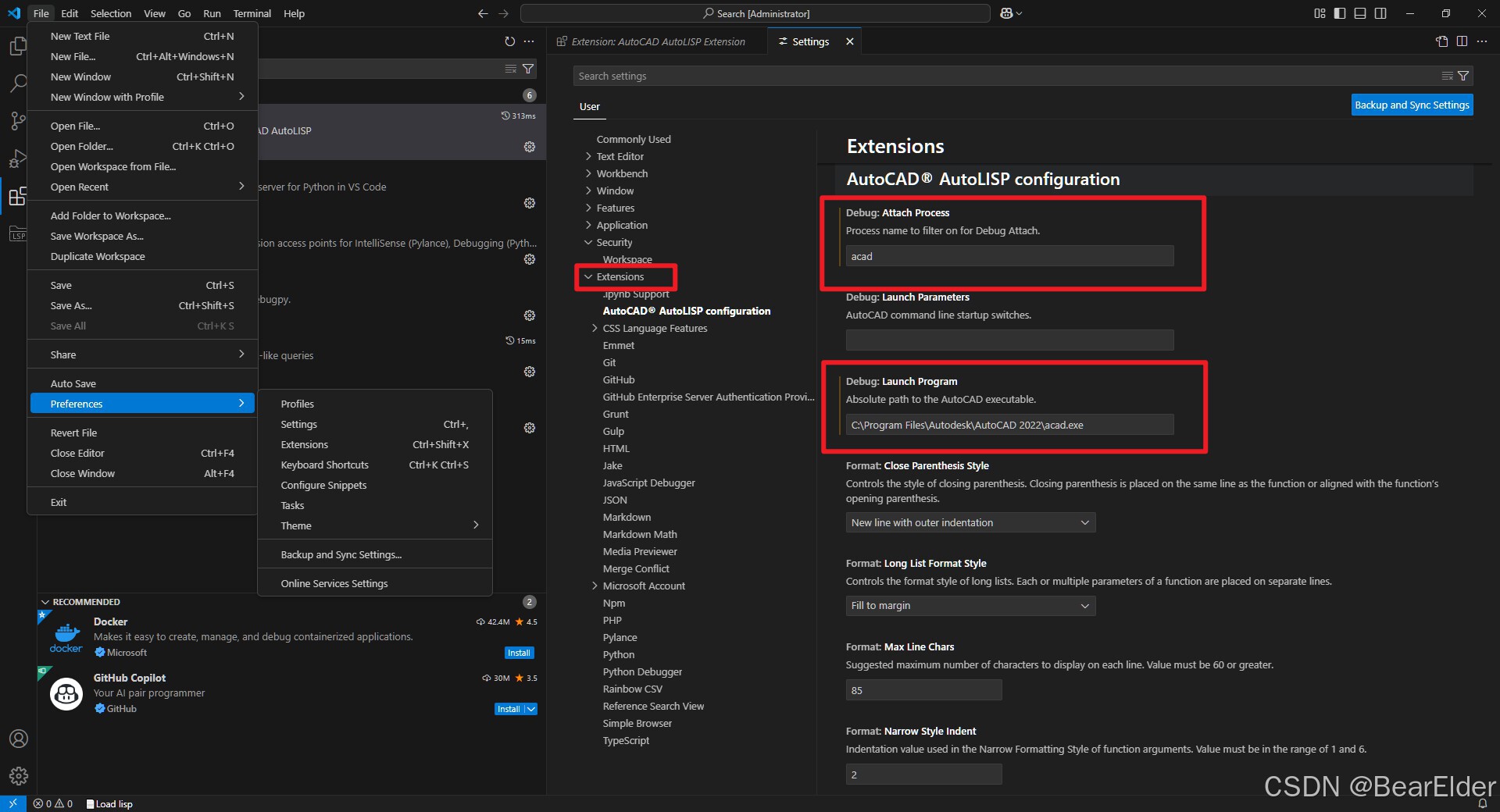

2.完成安装后，进入File-Preferences-Settings，在Settings页面内user下方菜单栏选择Extensions-AutoCAD AutoLISP configuration，在Debug: Attach Process下方框内输入acad，在Debug: Launch Program下方框内输入 acad.exe所在绝对路径；

图1

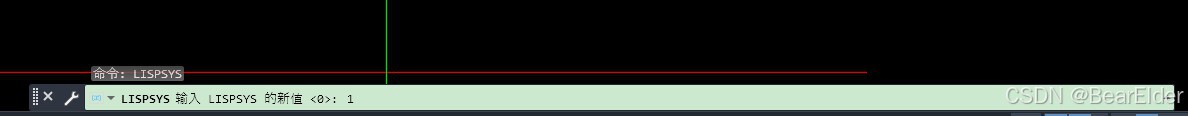

 3.进入AutoCAD（以AutoCAD 2022为例），在命令行输入LISPSYS，设置其值为1；

图2

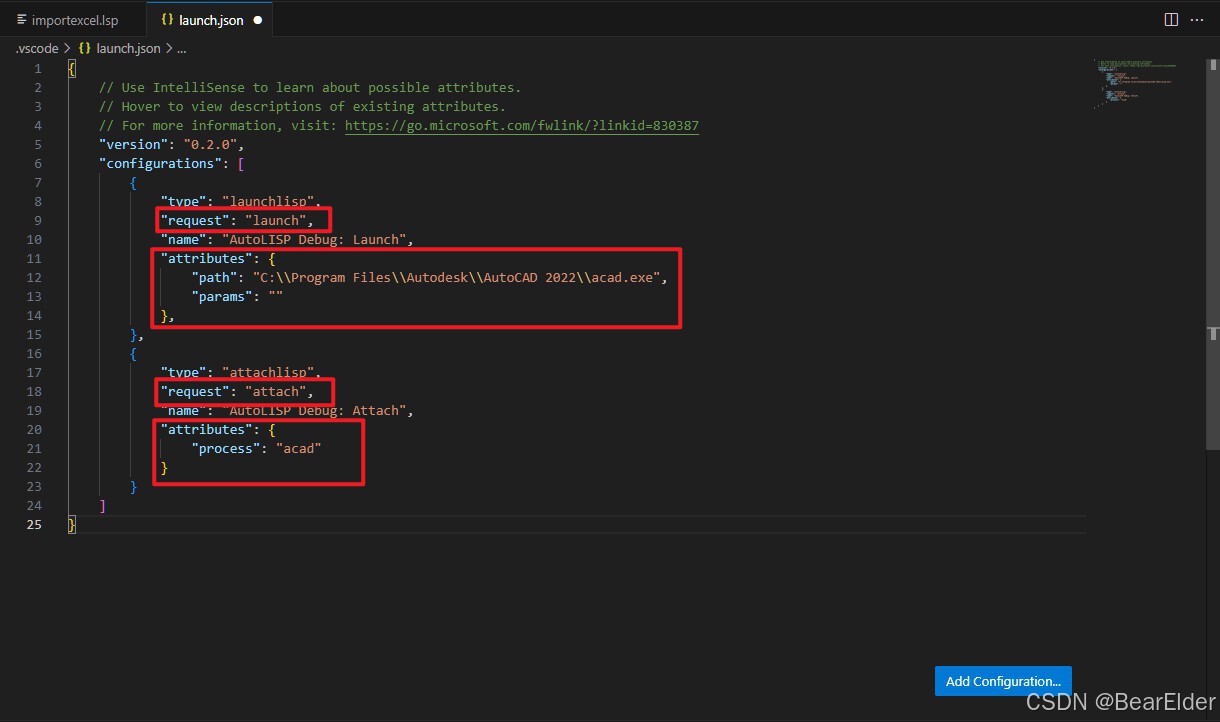

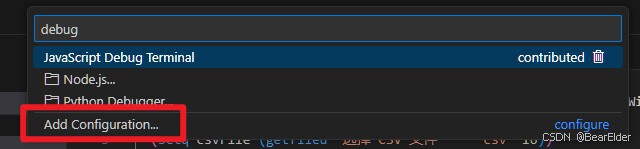

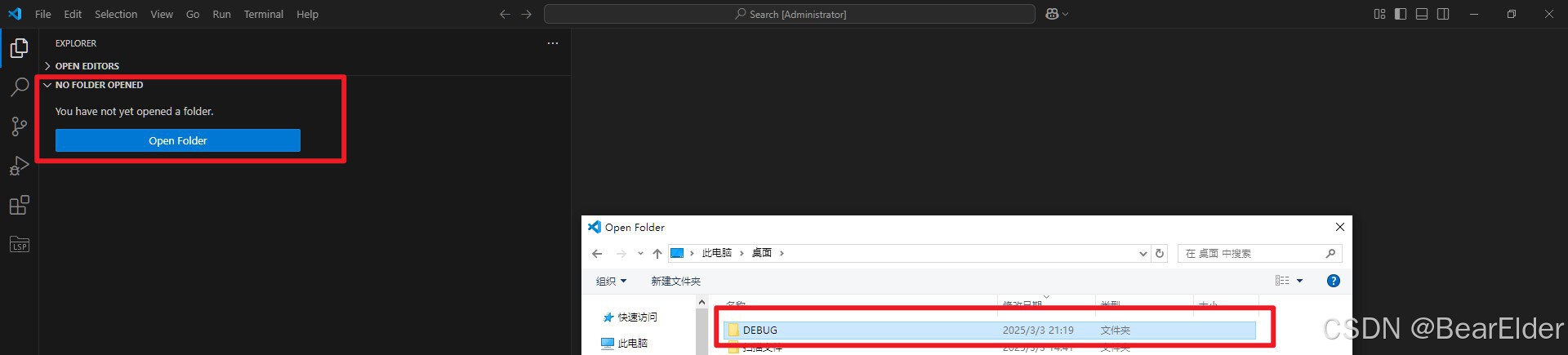

 4.调试LISP程序时，注意一定要先把调试程序放到指定文件夹中（建议新建一个文件夹单独放置调试程序）。调试时，首先在VS code左侧EXPLORER中选择打开该文件夹，再打开调试程序，否则无法进行调试(图3）；接着需要创建launch.js配置文件：点击VS code窗口正上方菜单栏中央搜索框，在下拉列表中选择Start Debugging，在弹出列表中选择add configuration（图4），在launch.js中设置如图5所示（注意：request与attributes内容必须与File-Preferences-Settings中的设置相对应，斜杠必须为双反斜杠，且区分大小写）。然后保存launch.js文件。

图3

图4

 图5  launch.json文件

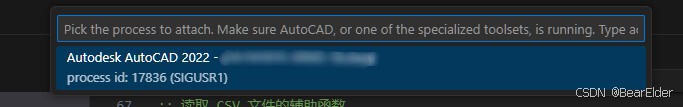

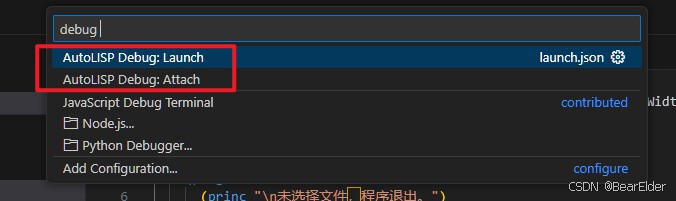

5.接下来便可调试lisp程序。点击点击VS code窗口正上方菜单栏中央搜索框-弹出列表选择Start Debugging，在弹出列表中可选AutoLISP Debug:Launch或AutoLISP Debug:Attach两种调试模式（图6），若选择AutoLISP Debug:Launch调试程序，则该扩展将自动启动AutoCAD，在进入AutoCAD初始界面后，用户需选择打开某cad文件做为调试用例，打开用例后用户可直接在AUTOCAD界面下方命令栏中输入运行命令，不需选择加载Lisp程序即可开始调试；若选择AutoLISP Debug:Attach，则需先把要调试的cad文件打开再进行该选择，这时会弹出用户已打开的所有cad文件的名称及进程号（process id）等相关信息（见图7），用户选择进入某个cad文件即可，进入后也可直接输入运行命令开始调试。
