预付卡平台(银联标准版)业务和技术架构

1 银联版企业级预付卡系统业务架构

1.1 (银联版)预付费卡平台名词解释

1.2 发卡机构：向持卡人发行各种银行卡/预付费卡，并通过提供各类相关的银行卡/预付费卡服务收取一定费用，是银行/预付卡市场的发起者和组织者，是银行/预付费卡市场的卖方。

1.3 收单机构：负责特约商户的开拓与管理、授权请求、帐单结算等活动，其利益主要来源于特约商户交易手续费的分成、服务费。特约商户可以是线上和线下的商户（比如各大影院和各大景区，又或则是餐饮，零售，商城，商场等等）

1.4 售卡机构:发卡机构发展的售卡渠道，主要是对预付卡进行销售、充值等业务操作。

1.5 授权机构:拥有授权预付卡/银行卡发行资格并具有颁发国家支付牌照的机构。

1.6 商户: 商户是参与预付卡交易的终端商户，在旅游和影院行业对应的商户是影院和景区

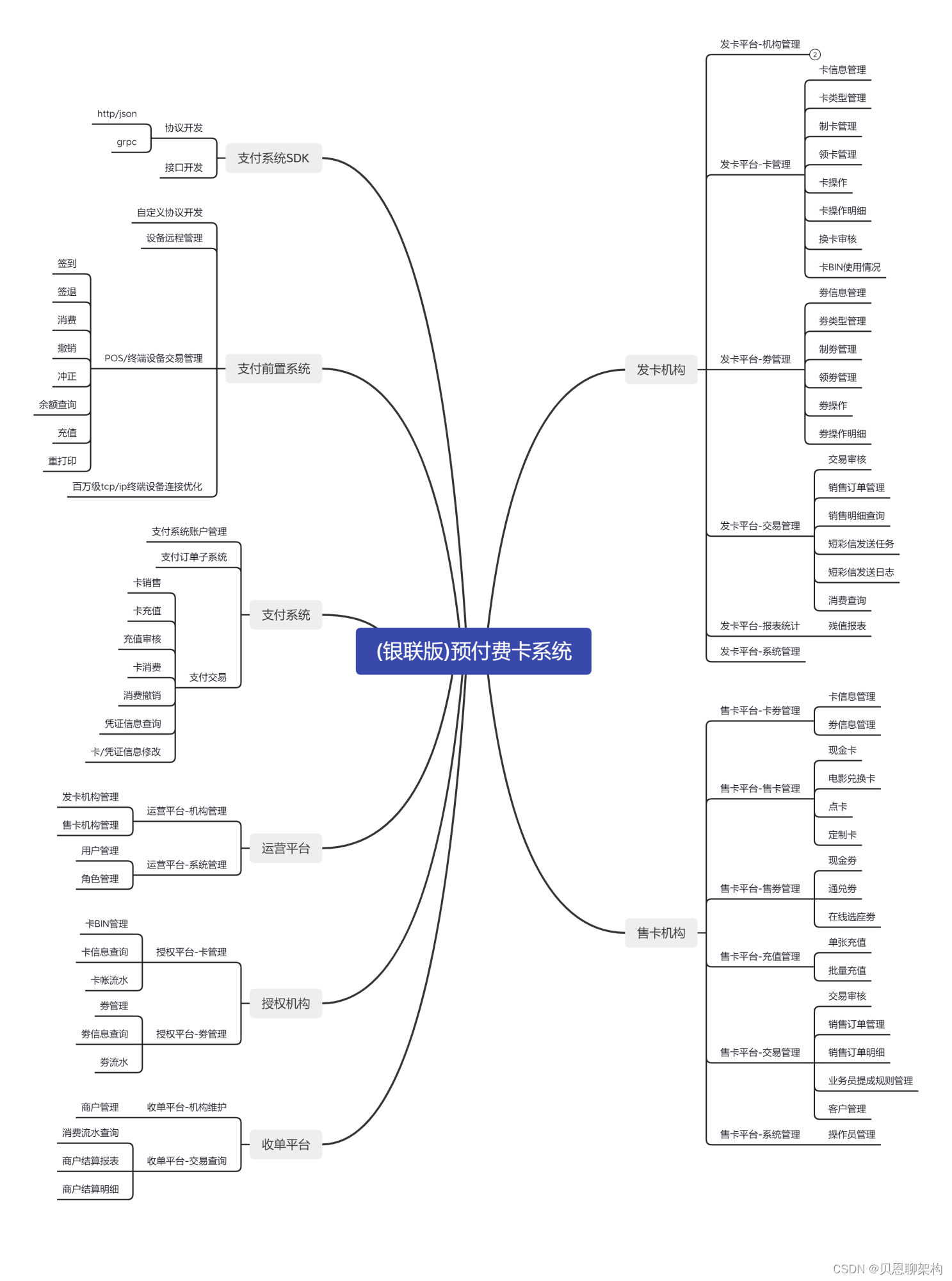

2.预付卡产品各子系统介绍

2.1 运营管理平台

​ 运营预付卡平台的企业，并参与该系统的利润分成。在整个系统中只存在一个运营机构。

2.2 授权机构管理平台

​ 授权子系统是独立于预付卡平台之外的系统模块，往往需要部署在拥有预付卡牌照的公司服务器中，对发卡机构售卡行为、充值行为等运营行为进行监管，与预付费平台通过API接口进行数据交互。

2.3 发卡平台

​ 发卡机构是发行预付卡的企业，同时需要对发展的售卡机构、收单机构实现统一管理。与售卡机构之间按某种利润分成模式和结算模式进行合作，从中获取利润；与收单机构之间按某种利润分成（如：费率）进行合作，从中获取利润。发卡机构与售卡机构、收单机构、运营机构按合同约定的结算周期进行结算。在储值平台中，发卡机构拥有机构管理、卡类设置、制卡管理、库存管理、卡管理、订单管理、财务管理、统计报表、短信管理、系统管理等功能模块。

2.4 售卡平台

​ 当售卡机构需要一批卡时，售卡机构先向发卡机构提交申请，选择需要的卡类型和卡扩展信息编号以及需要的张数，发卡机构审核通过后，发卡机构向售卡机构提供实体卡并进行卡出库操作，售卡机构能及时查看发卡机构审核通过的卡。

2.5 收单平台

​ 持卡用户在商户消费渠道(POS机,自助终端或网站，APP，小程序等)上进行消费，根据刷预付卡或手工输入预付卡卡号可判断出消费类型为“现金”还是“点”。需要在预付费卡平台中详细记录卡支付的商品信息和支付金额，与银行支付相类似。

2.6 前置系统

​ 前置系统是负责接入POS，自助终端各种支付交易，最终把终端的交易路由到核心支付系统

2.7 支付交易系统

​ 支付交易系统主要负责处理用户发起的各种交易(卡销售，卡充值，充值审核，卡消费，消费撤销，卡信息查询，卡流水、卡信息修改)等等业务处理

2.8 支付交易系统SDK

​ 提供给各业务系统调用的软件开发工具包，使业务系统能快速接入到支付平台

2.9 统一支付平台

​ 当前随着公司业务平台不断发展，合作商户合作支付机构的不断增加，为了统一公司所有系统的支付方式(自建支付系统和第三方支付系统)，需要搭建一套综合性的支付平台，以满足公司所有支付业务(银行卡支付，移动支付，预付费卡平台支付)需求。

​ 聚合支付系统主要支持功能包括互联网支付，移动支付，线下支付(自建支付系统和第三方支付系统)等支付场景。

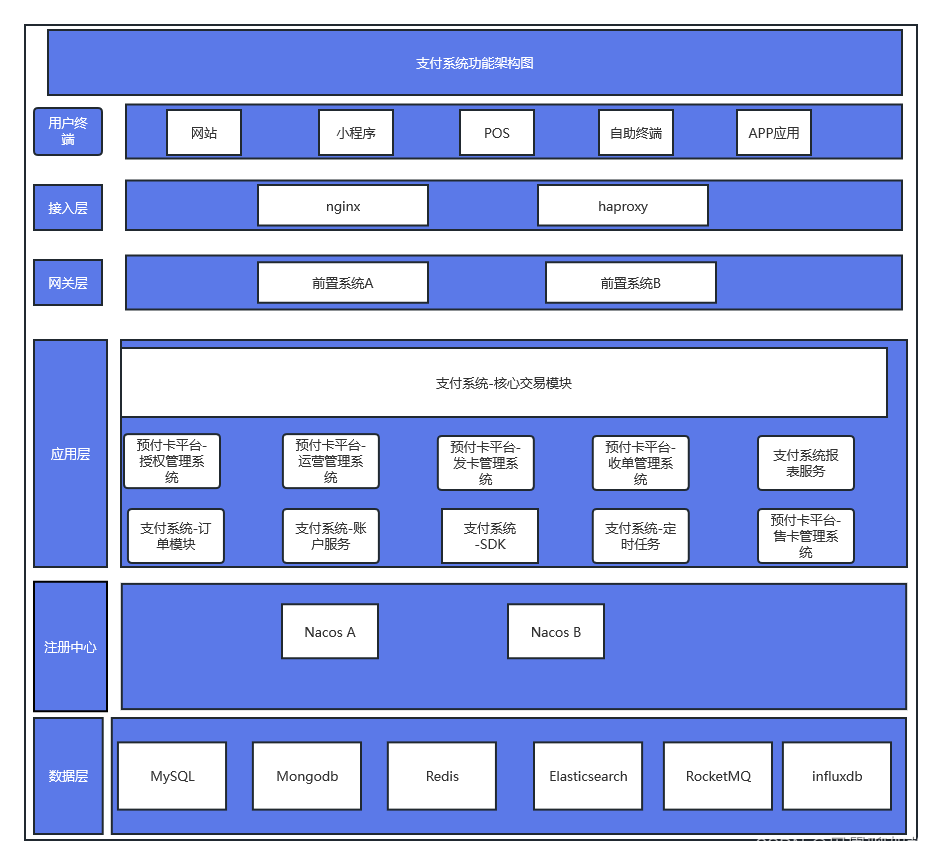

3 预付卡平台业务架构

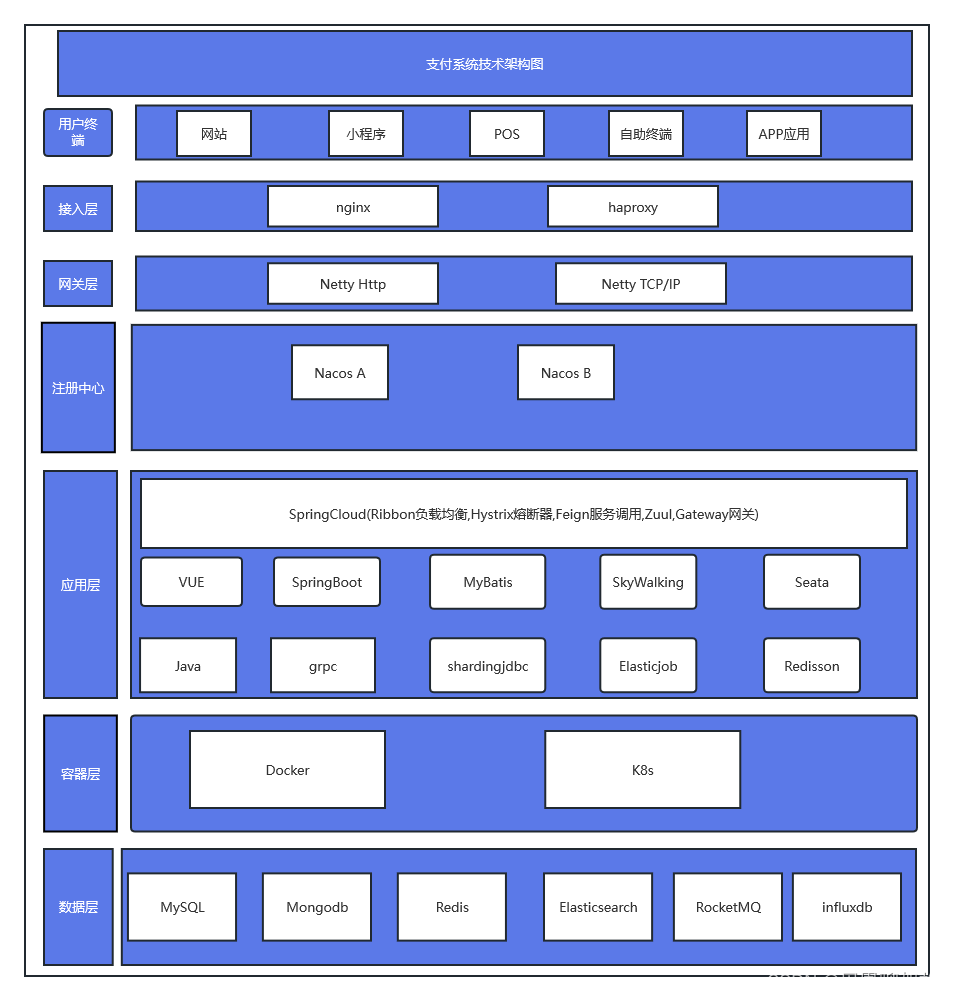

4 预付卡平台技术架构

5 支付系统各技术框架版本

框架	版本	说明
Netty	4.1.92	高性能网络通讯框架
SpringBoot	3.x	简化Spring应用的搭建及开发
SpringCloud	2023.x	微服务解决方案
Nacos	2.x	配置中心&注册中心
Seata	1.6.1	分布式事务框架
MySQL	8.x	数据库
Redis	6.x	分布式缓存
Redisson	3.21.1	redis客户端框架
SkyWalking	9.x	分布式应用链路追踪
Docker		开源的应用容器引擎
K8s		容器服务编排
Maven	3.x	Java项目管理工具
Vue	3.x	前端JS框架
MyBatis	3.x	数据持久层框架
RocketMQ	5.x	消息中间件
ElasticJob	3.x	分布式定时任务
Java	17	Java编程语言和开发工具包
SpringCloudAlibaba	2023.x	微服务springcloudalibaba技术栈
Dubbo	3.x	RPC,微服务框架
