0 前言

        这两年开始毕业设计和毕业答辩的要求和难度不断提升，传统的毕设题目缺少创新和亮点，往往达不到毕业答辩的要求，这两年不断有学弟学妹告诉小洪学长自己做的项目系统达不到老师的要求。

为了大家能够顺利以及最少的精力通过毕设，小洪学长分享优质毕业设计项目，今天要分享的是基于STM32新修住房甲醛监测系统

1 简介

基于STM32新修住房甲醛监测系统

1、oled屏幕实时显示当前温湿度和甲醛数据

2、通过按键菜单设置甲醛、温度、湿度报警阈值

3、当实际检测甲醛、温度、湿度大于报警阈值蜂鸣器声光报警

2 组成

本设计由STM32F103C8T6单片机最小系统+甲醛模块+温湿度检测电路+蜂鸣器电路+OLED液晶显示电路+按键电路+电源电路组成

3 实现效果

将采集到的甲醛值、温度值和湿度值显示

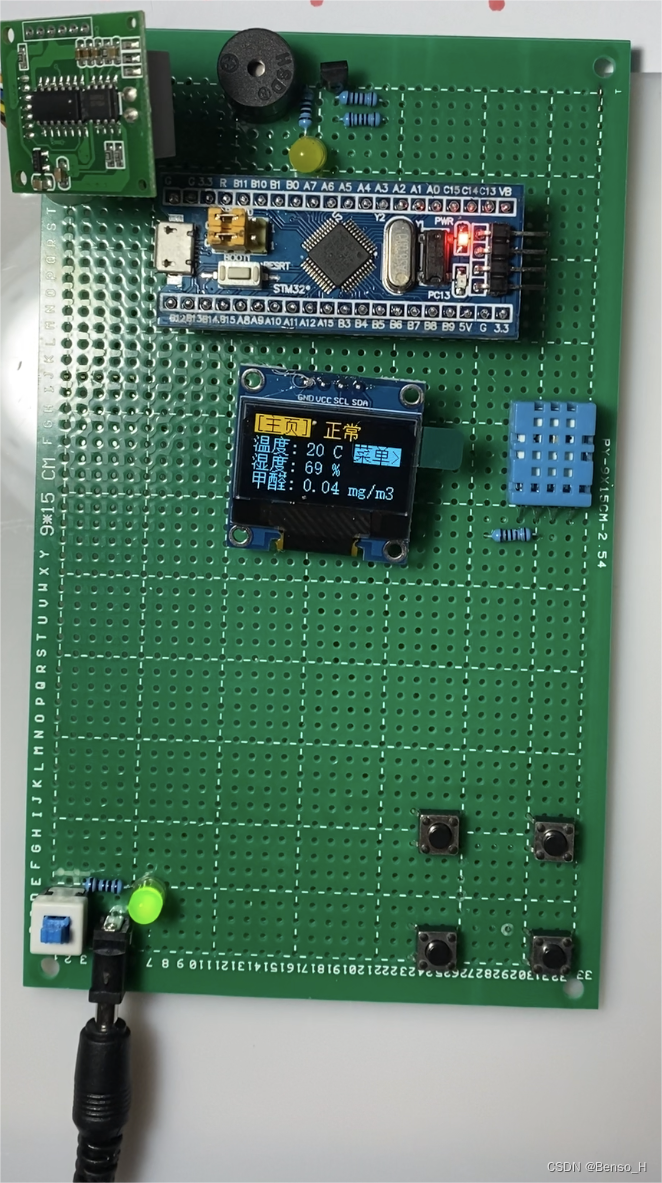

整体展示

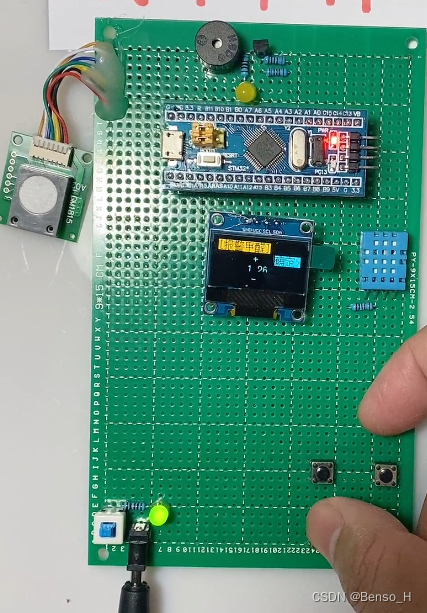

设置甲醛阈值

设置温度阈值

4 设计原理

4.1ZE08-CH2O甲醛传感器模块

简介

ZE08-CH2O型电化学甲醛模组是一个通用型、小型化模组。利用电化学原理对空气中存在CH2O(甲醛)进行探测，具有良好的选择性，稳定性。内置温度传感器，可进行温度补偿；同时具有数字输出与模拟电压输出，方便使用。

ZE08-CH2O传感器模块是将成熟的电化学检测技术与精良的电路设计紧密结合，设计制造出的通用型气体模组。

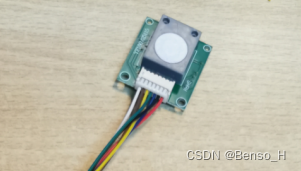

实物图

4.2 STM32F103C8T6

简介

1. STM32系列处理器是意法半导体ST公司生产的一种基于ARM 7架构的32位、支持实时仿真和跟踪的微控制器。选择此款控制芯片是因为本系统设计并非追求成本的最低或更小的功耗，而是在实现本设计功能的前提下能够提供更丰富的接口和功能以便于设计实验系统各实验项目所需的外围扩展电路。此款控制芯片在完成单片机课程的学习后上手较为容易，在医疗器械中应用广泛，具有很好的学习、实验研究价值。
2. 一、STM32的主要优点：
3. （1）使用ARM最新的、先进架构的Cortex-M3内核
4. （2） 优异的实时性能
5. （3） 杰出的功耗控制
6. （4） 出众及创新的外设
7. （5） 最大程度的集成整合
8. （6） 易于开发，可使产品快速将进入市场
9. 二、STM32——最佳的平台选项
10. 对于使用同一平台进行多个项目开发而言，STM32是最
11. 佳的选择：
12. （1） 从仅需少量的存储空间和管脚应用到需要更多的存储空间和管脚的应用
13. （2） 从苛求性能的应用到电池供电的应用
14. （3） 从简单而成本敏感的应用到高端应用
15. （4） 全系列脚对脚、外设及软件的高度兼容性，给您带来全方位的灵活性。您可以在不必修改您原始框架及软件的条件下，将您的应用升级到需要更多存储空间或精简到使用更少存储空间/ 或改用不同的封装的规格。

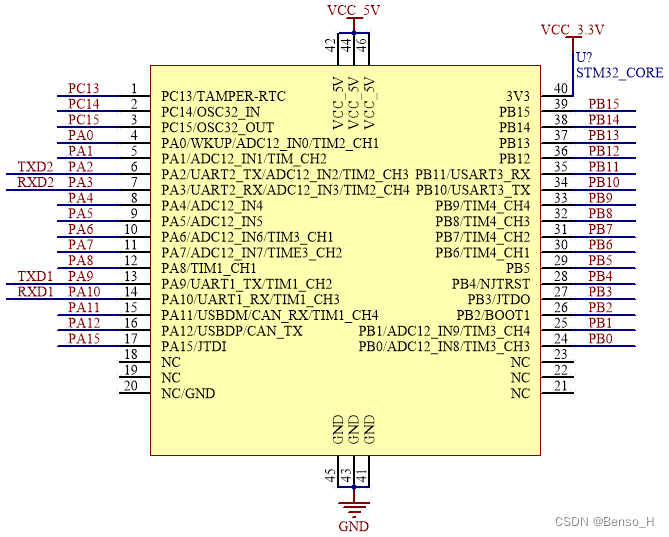

16. STM32F103C8T6单片机核心板接口电路图如下图所示。

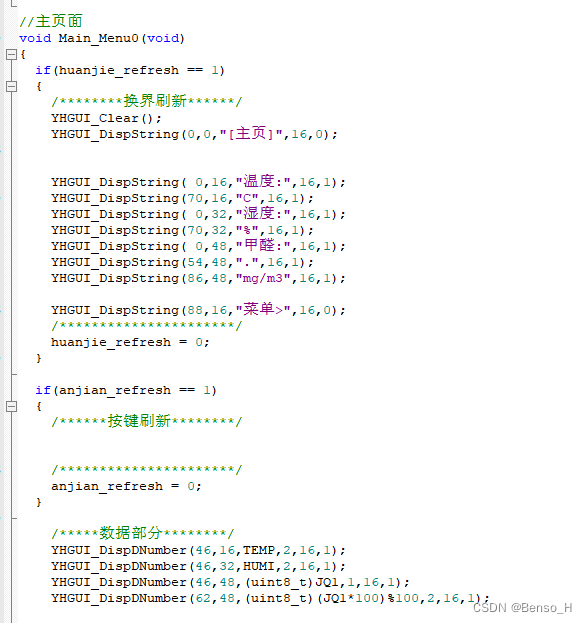

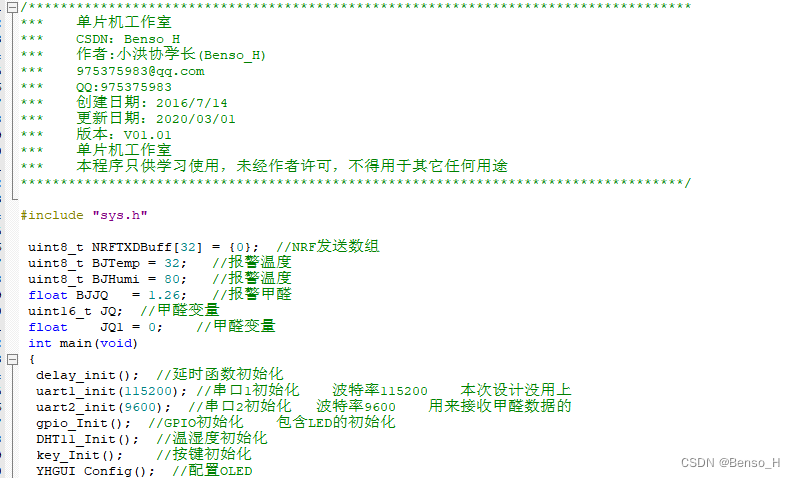

5、部分核心代码
