便携充电宝,电路原理图,PCB文件,程序源码,BOM详细设计说明文件

介绍了一款便携充电宝的设计方案,包含电路原理图、PCB文件、程序源码等内容。该方案采用STM32作为核心控制器,结合TP4056电源管理和DW01A电池保护芯片,实现多种功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

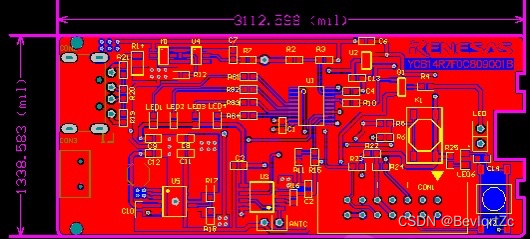

便携充电宝,电路原理图,PCB文件,程序源码,BOM详细设计说明文件。

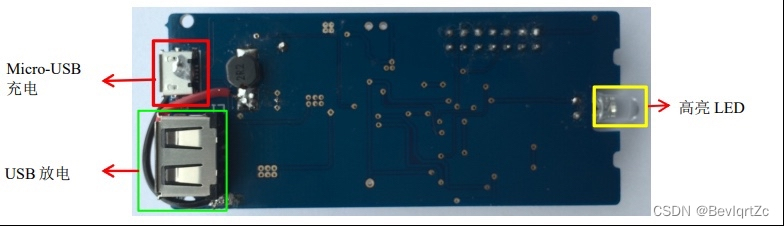

用户按键控制便携式电源的工作模式(放电,电池电
量显示,高亮LED开关及模式选择)。
LED显示:电池电量,充电指示,电池电量报警。

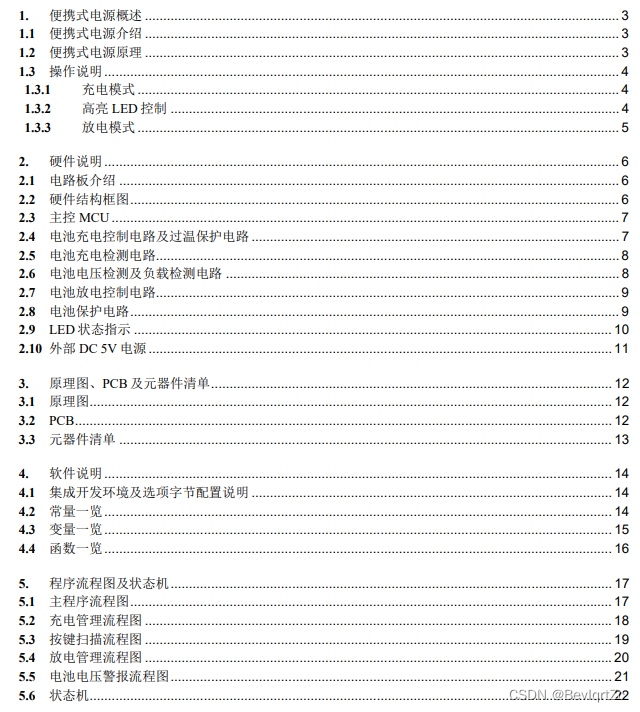

说明文档,详细的介绍了每个功能电路的情况。


在今天的智能化时代,无处不在的便携式电源成为人们生活中不可或缺的日常用品。然而,如何设计出一个功能齐全、操作便捷、性能稳定的便携式电源却是一项不小的挑战。本文将介绍一个便携式充电宝的设计方案,包括电路原理图、PCB文件、程序源码、BOM详细设计说明文件等内容,旨在为各位技术人员提供一个参考及学习的案例。

  1. 设计方案概述

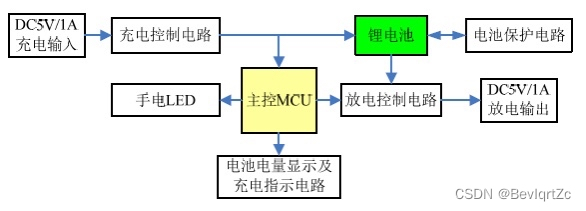

本便携式电源设计方案采用单片机为核心控制器,同时结合电源管理芯片和电池保护芯片,实现了放电、电池电量显示、高亮LED开关以及模式选择等功能。此外,我们还引入LED显示,用于显示电池电量、充电指示以及电池电量报警等信息。详细的电路原理图、BOM清单、PCB设计文件以及程序源码均在说明文档中详细介绍。

  1. 设计方案细节

本设计方案采用的单片机为STM32系列的MCU,具有高性能、低功耗、丰富的接口资源等特点,可满足设计方案的要求。同时,我们还采用了电源管理芯片TP4056以及电池保护芯片DW01A,确保电池的充电和保护。关于LED显示,我们采用了4位数码管和SOP8封装的LED指示灯,能够实现电池电量、充电指示、电池电量报警等功能。

在具体的实现中,我们通过按键控制来切换便携式电源的工作模式,包括放电模式、电池电量显示模式、高亮LED开关以及模式选择等。这样的设计方案,不仅能够方便用户的使用,而且也能节省电池的能量,提高电池的寿命。

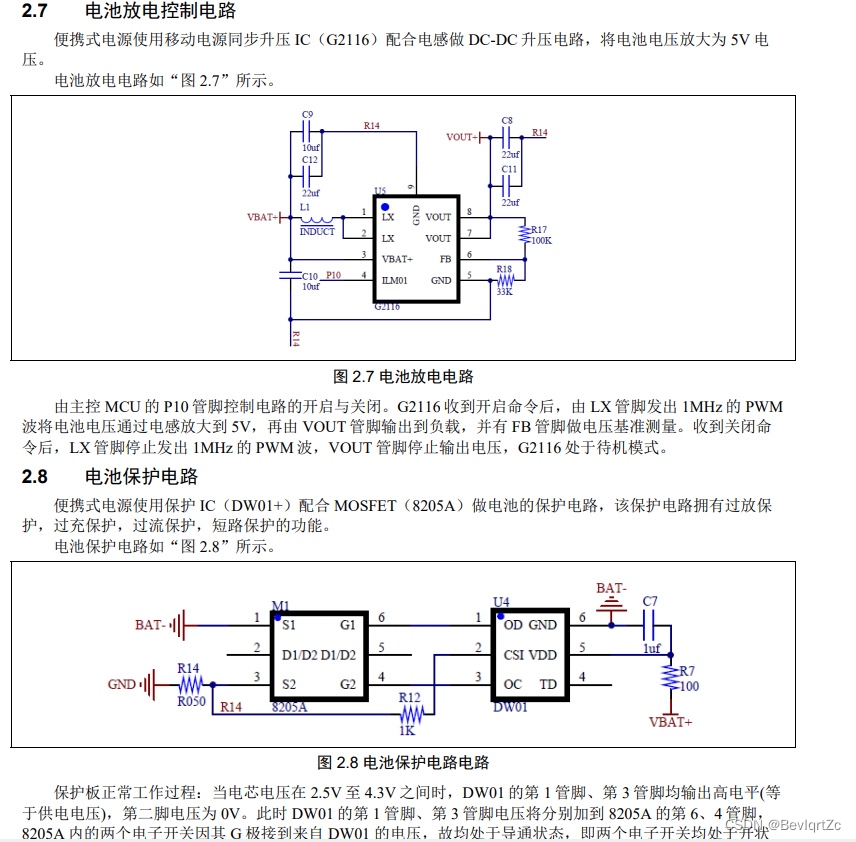

针对电路原理图,我们进行了详细地分析和设计,确保了电路的稳定性、可靠性、安全性等。同时,根据不同元器件的特性和参数,我们制定了详细的BOM清单,以便用户能够清楚地了解每个元器件的使用情况。

  1. 总结

在本文中,我们为大家介绍了一个便携式充电宝的设计方案,包括电路原理图、PCB文件、程序源码、BOM详细设计说明文件等内容。我们的设计方案采用单片机为核心控制器,结合电源管理芯片和电池保护芯片,实现了放电、电池电量显示、高亮LED开关以及模式选择等功能。此外,我们还引入LED显示,用于显示电池电量、充电指示以及电池电量报警等信息。通过按键控制用户可以方便地切换不同的工作模式,同时也节省了电池的能量。我们的设计方案具有稳定性和可靠性,并且接口资源丰富,适用于不同的应用场景。

相关代码,程序地址:http://lanzouw.top/674107227779.html


前言: 移动电源市场风生水起发展至今,无论是单片机方案还是三合一方案都日趋成熟稳定,并进一步呈现个性化,多样化的特点。为贴近市场更好的服务客户,满足产品的不同需求,博驰信公司强势出击推出不同针对性的解决方案。 1)礼品移动电源方案 CT6201/CT6221是专门为目前流行的口红/香水等单节礼品移动电源量身定做的解决方案.集成充电和升压功能,可做电量指示,充电采用涓流预充+恒流,恒压模式,稳定输出1A,可高达1.5A不掉压,待机电流160UA内,自动检测匹配负载电流技术,转化率高达85%-92%,线路简单,整板成本2块左右(含加工费) 2)标准5V/1A移动电源方案 CT6301/CT6302B是三合一的移动电源IC,集成充电+升压+MCU管理.5V/1A输入5V/1A输出,采用涓流预充+恒流恒压充电模式,带短路保护,过压,过流保护,过温保护.可做边充边放,5段电量显示,LED手电,空载自动识别关机等功能特点.该方案生产直通率高,整机转化率高,低纹波(100内),外围电路简单,返修率低,PCB体积小. 3)标准5V/2.1A输出移动电源方案 CT6401/CT6402同样是三合一移动电源IC,是在CT/6301/CT6302B的基础上专门为2.1A输出而做的升级,64IC与63IC均PIN-TO-PIN设计.功能特点大致相同. 注意:该CREATIC移动电源移动电源电路原理图PCB图,使用的是protel软件打开。使用的是CT6302B电源芯片。 先来看下CT6302B都有哪些特点: 集成线性大电流充电及大电流boost升压控制器的移动电源管理芯片 最大充电电流可达1A,通过外置电阻可以选择充电电流 内部集成了电量检测、一键开关机、输出电流检测等功能 过温保护模式下,充电电流随芯片温度自动变化 boost异步升压控制电路,外置mos开关管寄schottky Diode 转换效率最大可以达到87% 移动电源在充电和放电过程中对电池内阻进行了电流跟随检测补偿,能有效避免由于电池内阻变化造成的电池电量采样误差问题,确保电量显示更精确。 更多有关CT6302B电源芯片介绍详见:https://www.szhomestar.com/Projects/ct6302b.html 移动电源原理图:
此电路有一个升压电路,一个充电管理电路,一个电芯保护电路,一个MCU用来显示电量和控制输出, 一个按键控制LED灯显示和控制输出,四个灯(LED1-LED4)来显示电量,一个灯(LED5)用来照明。 1.四个LED(LED1-LED4)灯显示电亮时的定义: 3.30V以下,电量指示灯1以1HZ频率闪烁 3.60V以下,电量指示灯1亮,表示电池剩25%的电量。 3.80V以下, 电量指示灯1,2亮,表示电池剩50%的电量。 4.00V以下,电量指示灯1,2,3亮,表示电池剩75%的电量。 4.00V以上,电量指示灯1,2,3,4亮,表示电芯满电。 2.接上电芯时,四个LED灯点亮3S然后熄灭。关闭输出,MCU进入休眠状态。 3.只要不接充电器时,不管在什么状态,按一下按键,四个LED灯按1要求显示电芯电量5S,然后自动熄灭。 4.接上充电器时,四个LED电量指示灯按如下方式显示电量: 3.60V以下,电量指示灯1以1HZ频率闪烁 3.80V以下,电量指示灯1亮,电量指示灯2以1HZ频率闪烁 4.00V以下, 电量指示灯1,2亮,电量指示灯3以1HZ频率闪烁 4.00V以上,电量指示灯1,2,3亮,电量指示灯4以1HZ频率闪烁 充满时(chang-end变高),电量指示灯1,2,3,4全亮,表示电芯已充满电。 5.接上充电器时。按一下按键无反应。 6.不管在什么状态,长按按键3秒以上,打开LED5,再长按按键3秒以上,关闭LED5。 7.当没有充电,没有按按键,没有打开LED5时5分钟后自动进入休眠状态,以降低静态功耗。
