Solidworks二次开发系列入门1

基本介绍

SolidWorks二次开发其实就是使用API函数对SolidWorks设计中一些重复繁琐的工作让计算机代替完成，起到辅助设计的作用。

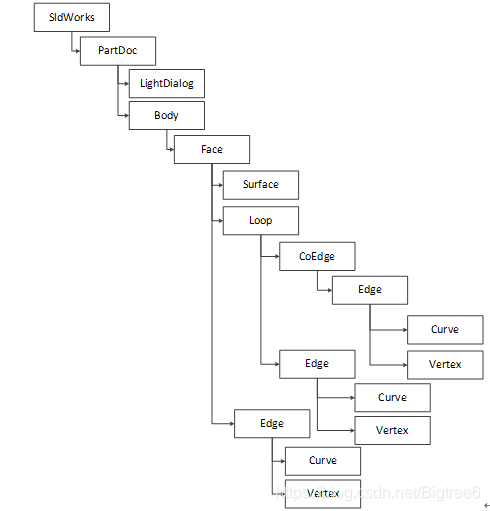

SolidWorks的二次开发是建立在软件提供的API函数的基础上的，并且传统的二次开发大多选用面向对象技术的设计方式，而SolidWorks的API对象结构是一个自上而下的多层树型网络结构，设计对象结构关系如图1.1所示。
在二次开发过程中，COM编程允许SolidWorks将实际的对象函数功能与外部世界联系，提供设计人员开发使用，而VB.Net程序语言将COM编程的复杂性降低，使得设计人员在编译时，既可以在上层对象中寻找函数和方法，也可以面向子类对象调用其函数完成设计。

图1.1 SolidWorks零件对象的API结构

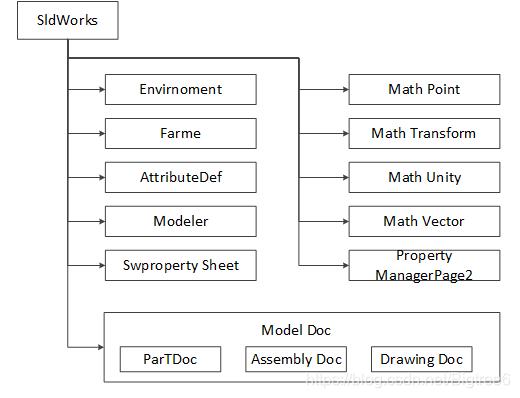

从图1.2中可以看到SolidWorks对象包括Model Doc、Environment、Frame、Attribute Def、Modeler、SW Property Sheet以及一些其他对象。其中，SldWorks是所有对象的最高级，设计人员通过它能够直接或间接地访问API中的其他对象，并利用SldWorks可以设置编程的环境、框架、造型等属性，也可以数据处理的点、向量、单位进行设置，并调用零件、装配体、工程图等文件。

图1.2 SolidWorks API对象梗概图
