介绍

继电器

电控制开关器件，用小电流控制大电流的开关。

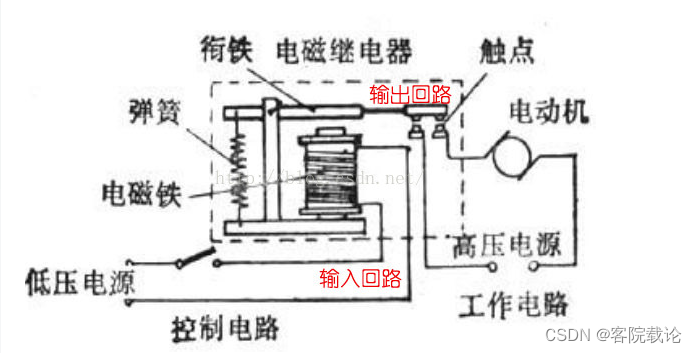

继电器的原理电路图
两个部分，输入电路和输出电路
输入电路：低压电路，控制信号输入电路，控制继电器种的开关实现控制高压电路。
输出电路：高压电路，运行信号输出电路。

在这里插入图片描述

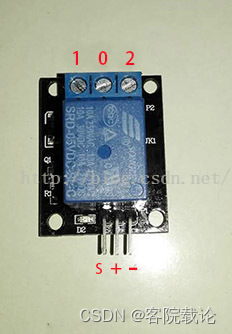

控制端引脚介绍：
- -：接GND
- +：接5伏电源
- S：数字信号输入
通过给数字信号写入高低电平实现对

digitalWrite(数字信号指针，HIGH/LOW)

输出端引脚介绍
- 输出电路一共有三个触点，中间触点是动触点，公共端，其他两个触点是静触点，其中一个常开，另外一个常闭
- 常开电路：输入电路不通电，常开电路断开，输入电路通电，敞开电路闭合。
- 常闭电路：输入电路不通电，常闭电路闭合，输入电路通电，敞开电路断开。

水泵相关

水泵正极接到公共触点，负极根据需要通过电源，接到继电器的常开或者常闭端口。

运行代码

#define relayPin D6 //继电器引脚
int incomedate;

void setup()
 {
    pinMode(relayPin, OUTPUT);
    //设置引脚13为输出接口，Arduino 上我们用到的I/O 口都要进行类似这样的定义。
    Serial.begin(9600);
    //设置波特率为9600，这里要跟软件设置相一致。当接入特定设备时，我们也要跟其他设备的波特率达到一致。
}

void loop()
{
  if (Serial.available() > 0)//串口接收到数据
  {
    incomedate = Serial.read();//获取串口接收到的数据
    if (incomedate == 'H')
    {
      Serial.println("pump start!");
      digitalWrite(relayPin, LOW);
    }
    else if (incomedate == 'L')
    {
      Serial.println("pump stop!");
      digitalWrite(relayPin, HIGH);
    }
  }
}
