一、前言

本文章将说明如何使用安信可RG-02网关对接TTN平台，实现数据发送与接收。

二、准备工作

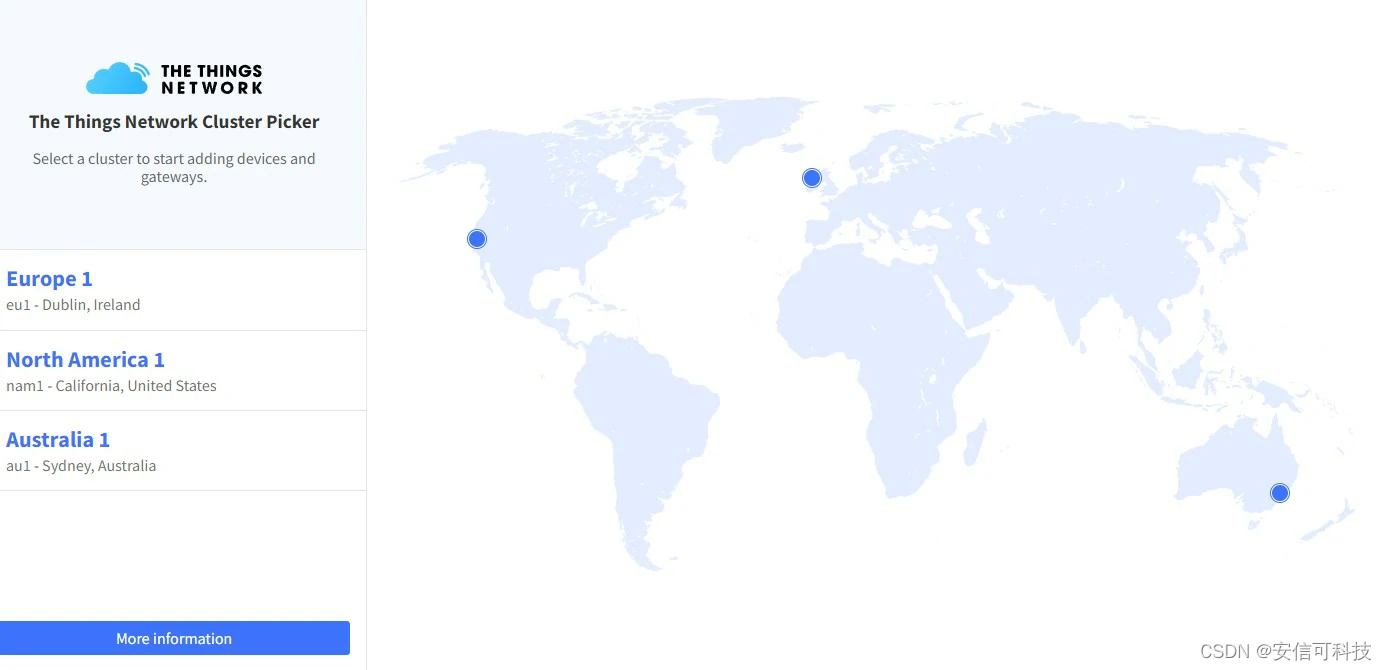

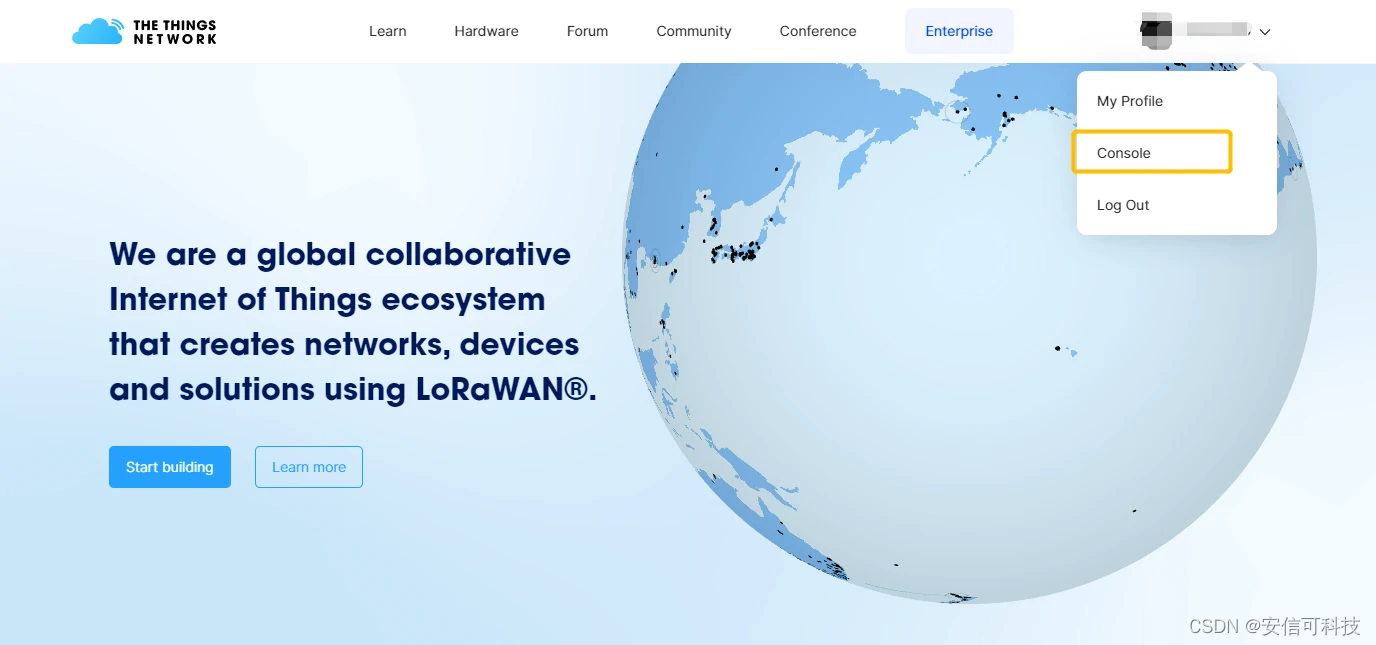

访问TTN网站并创建/登录个人账户, 在Console中选择一个集群开始添加节点设备和网关。

在这里插入图片描述

三、创建网关

在这里插入图片描述

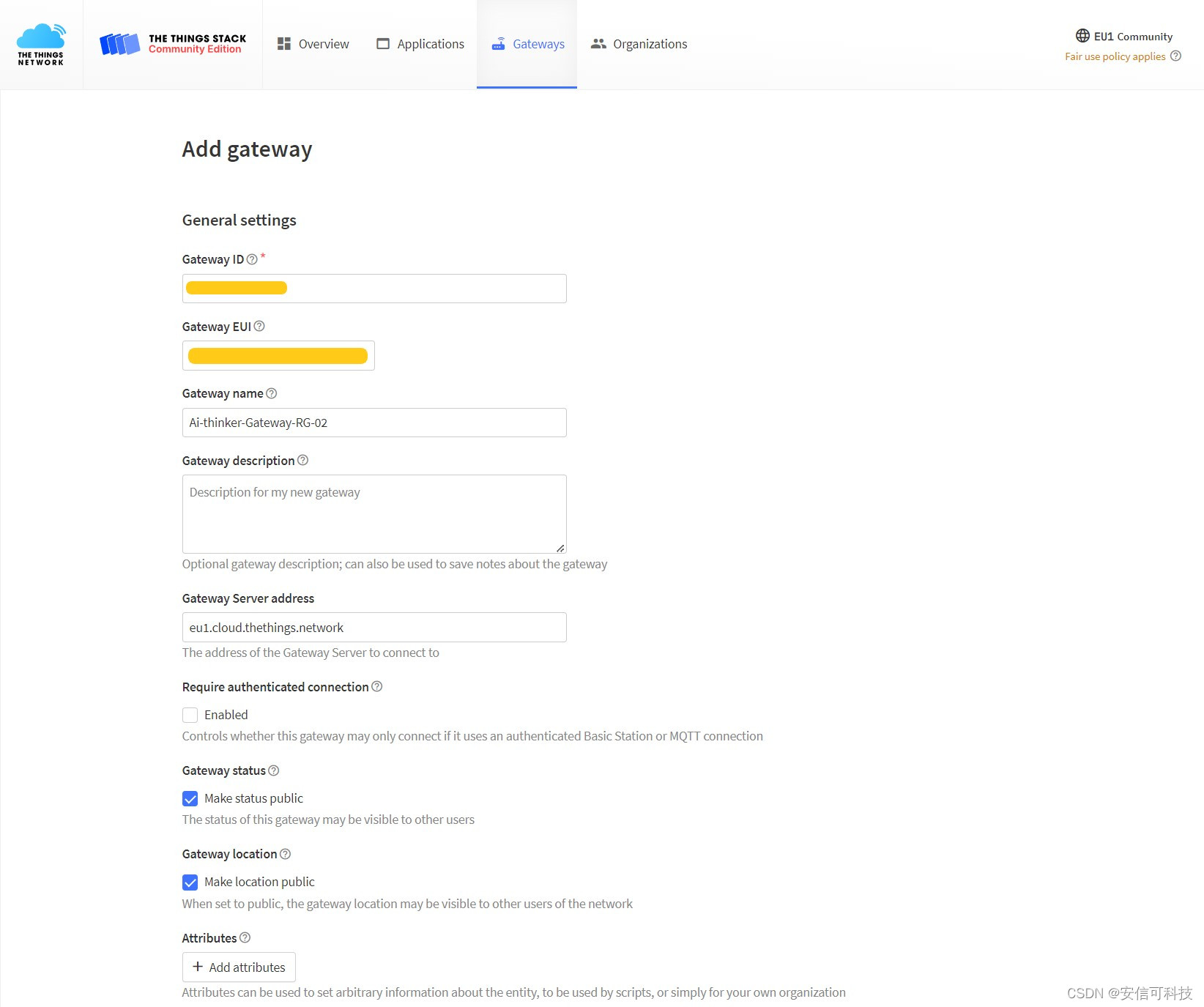

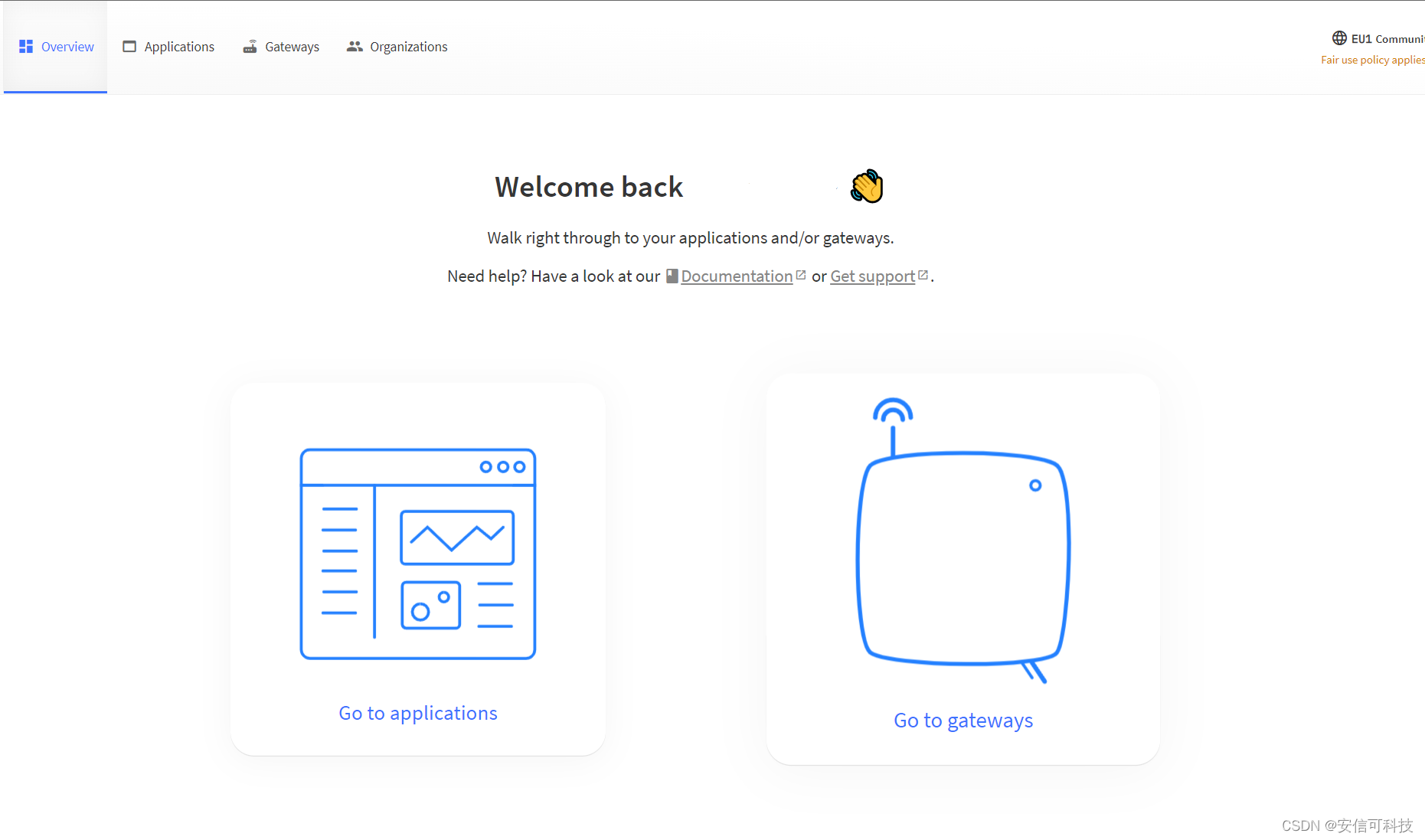

Go to gateways -> Add gateway -> 自定义填写网关名称，GatewayEUI以及相应的频段配置信息。点击Create gateway完成创建。

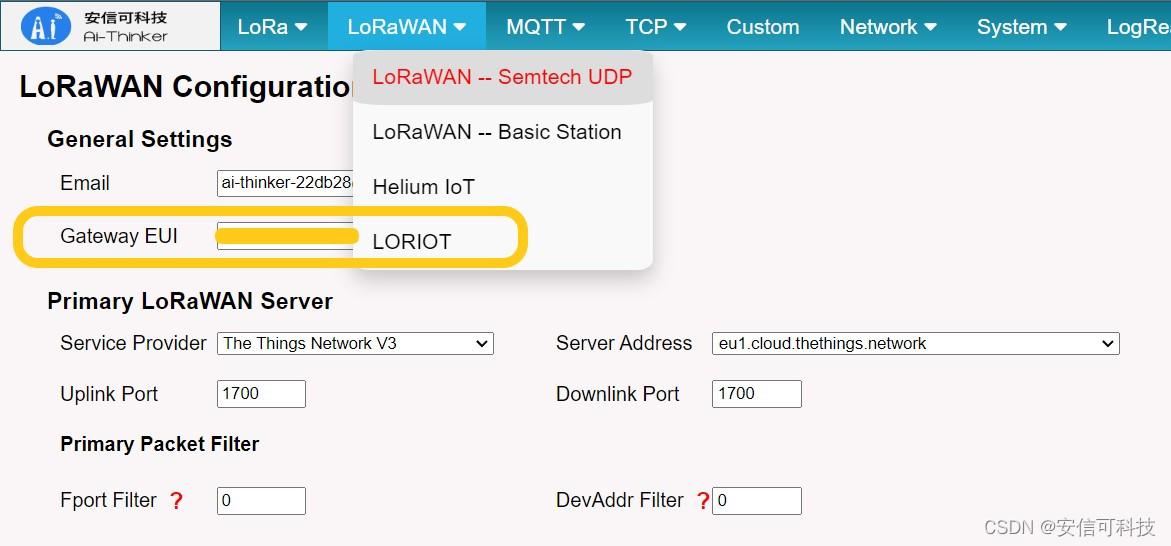

创建网关时，我们需要填写匹配的网关ID，该ID可以在RG02网关WEB控制页面->菜单栏选项卡LoRaWAN->LoRaWAN Semtech UDP->Gateway EUI选项中获取。将网关的NS模式配置为Custom, 服务器地址填写为TTN服务所在区域服务器，端口使用默认的1700即可。有关RG02网关的基本配置与操作说明，请参考RG02 SETUP中的说明。

在这里插入图片描述

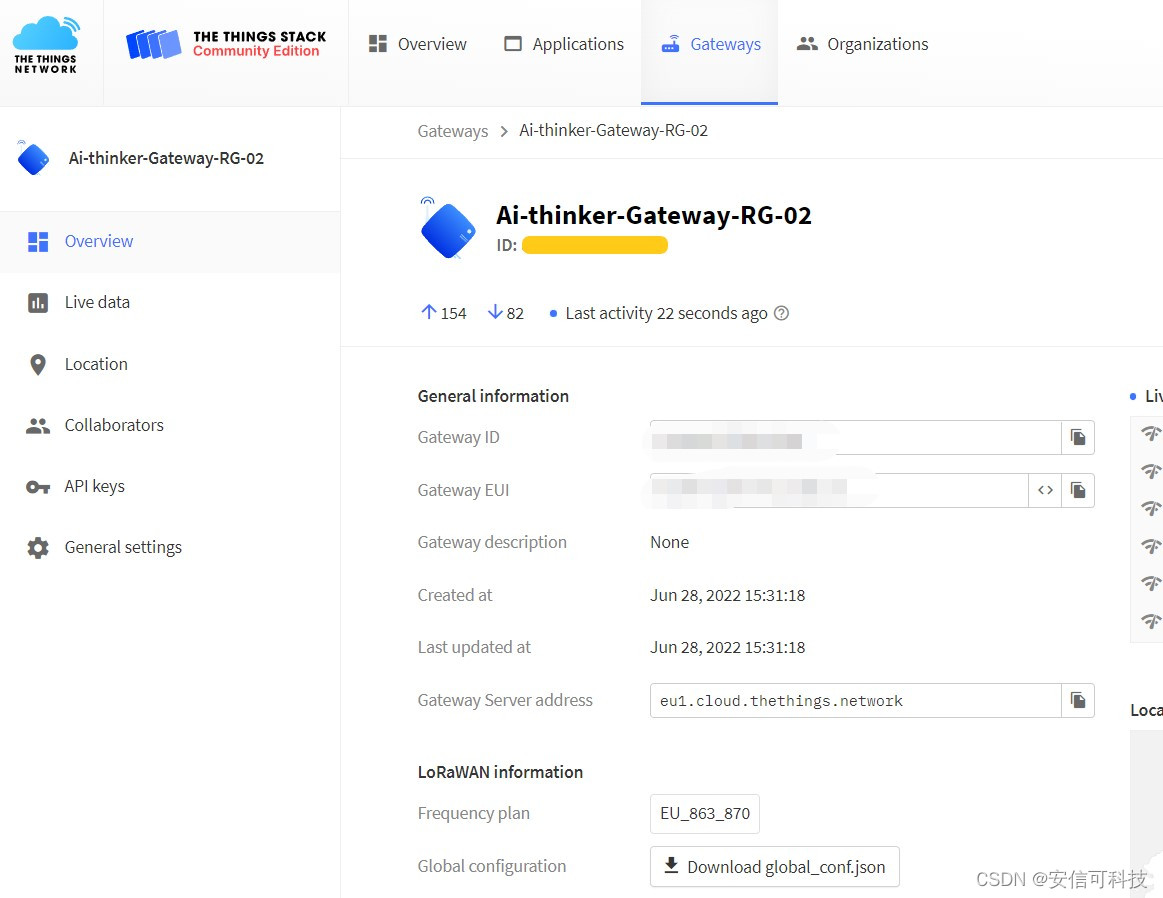

完成上述配置与创建后，在网关详情页面可以查看网关当前的连接状态。

在这里插入图片描述

四、创建应用

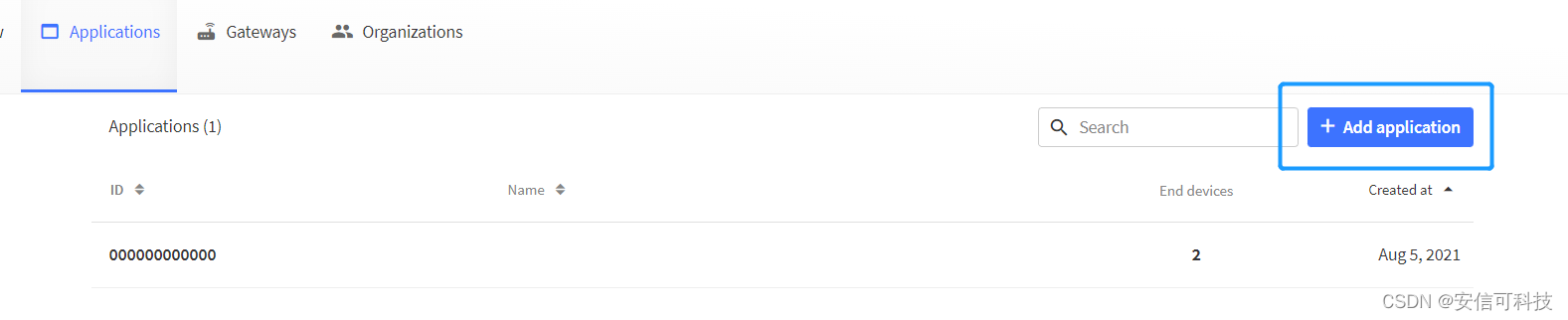

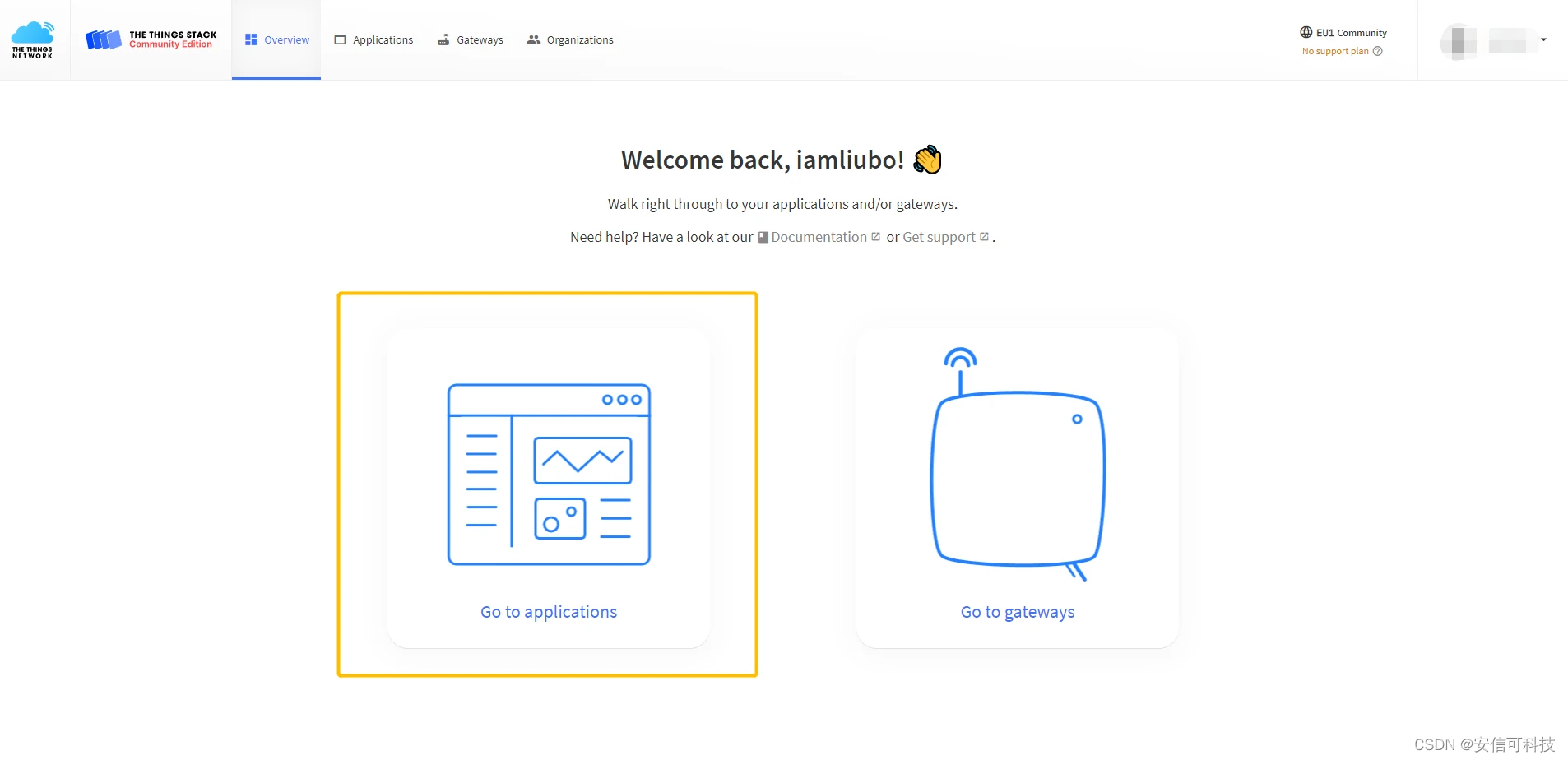

Go to appliations -> Add appliation -> 自定义填写Application ID和应用名称，点击Create application完成创建。

在这里插入图片描述

五、创建设备

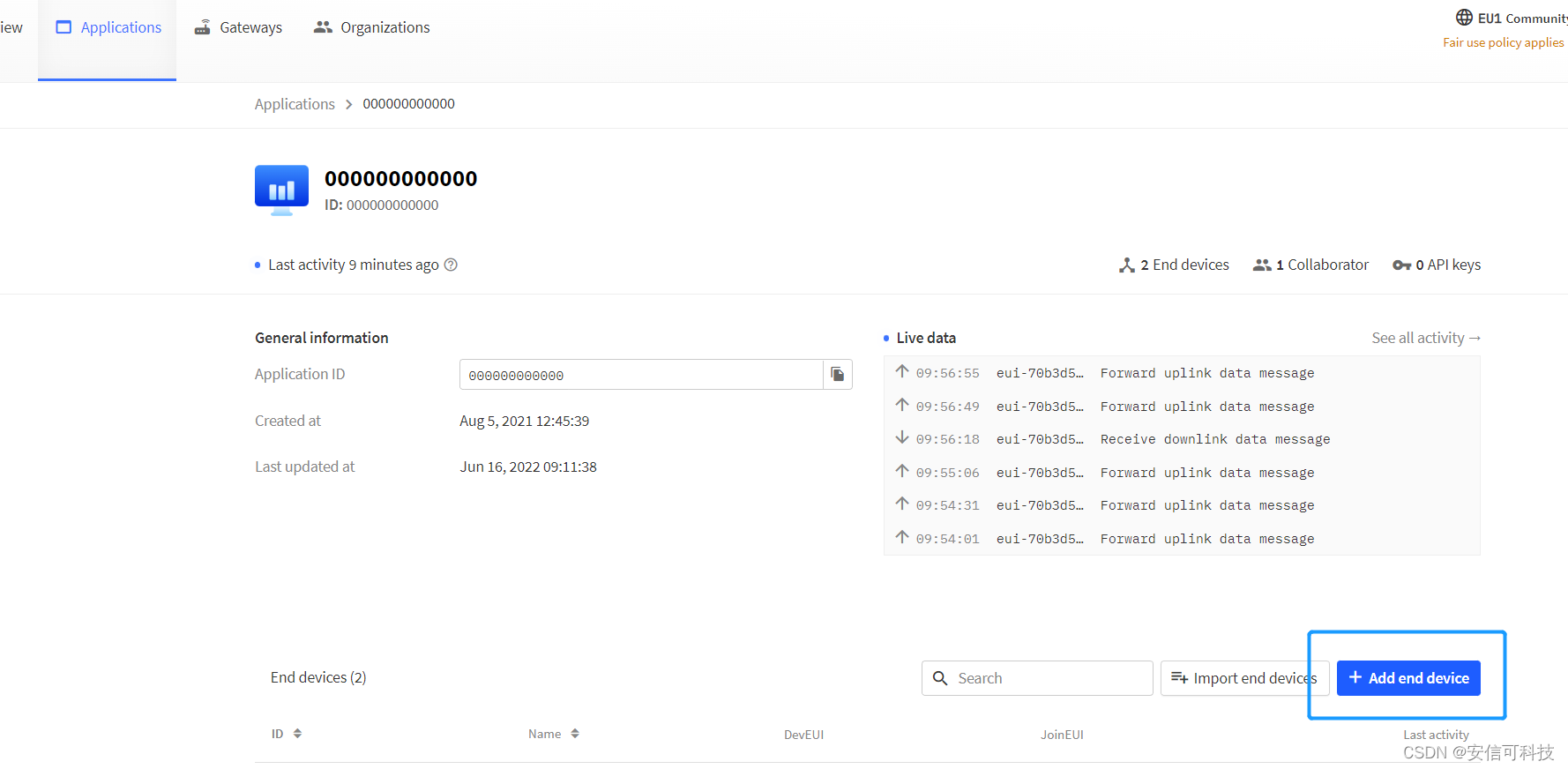

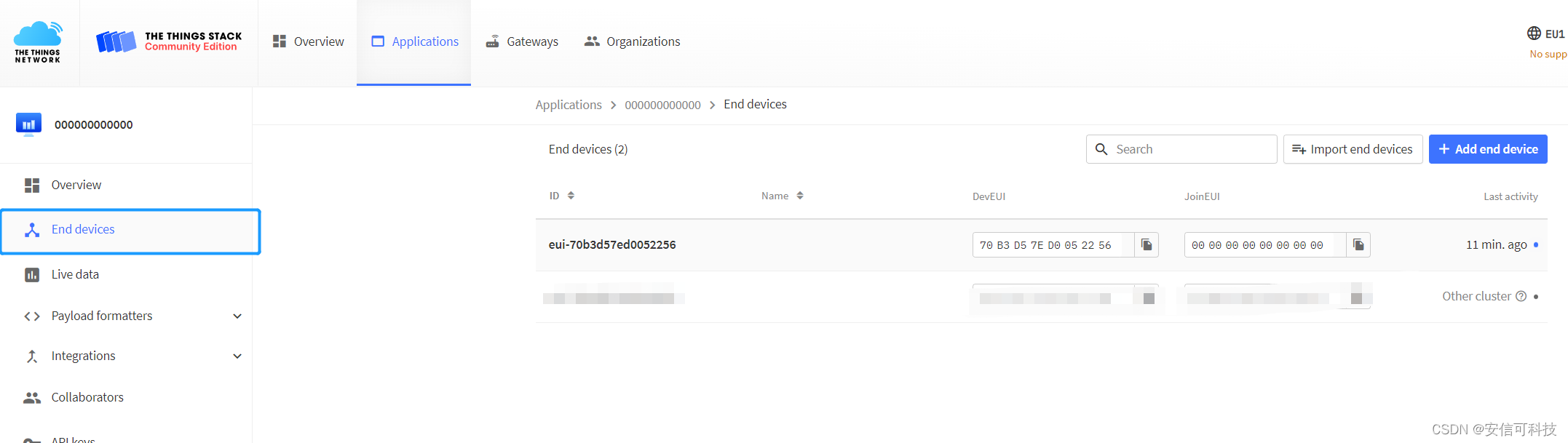

进入已经创建的应用页面点击Add end device开始添加节点设备，可以根据需求填入预设配置或是点击Generate自动生成新的Key。点击Register end device完成创建。

在这里插入图片描述

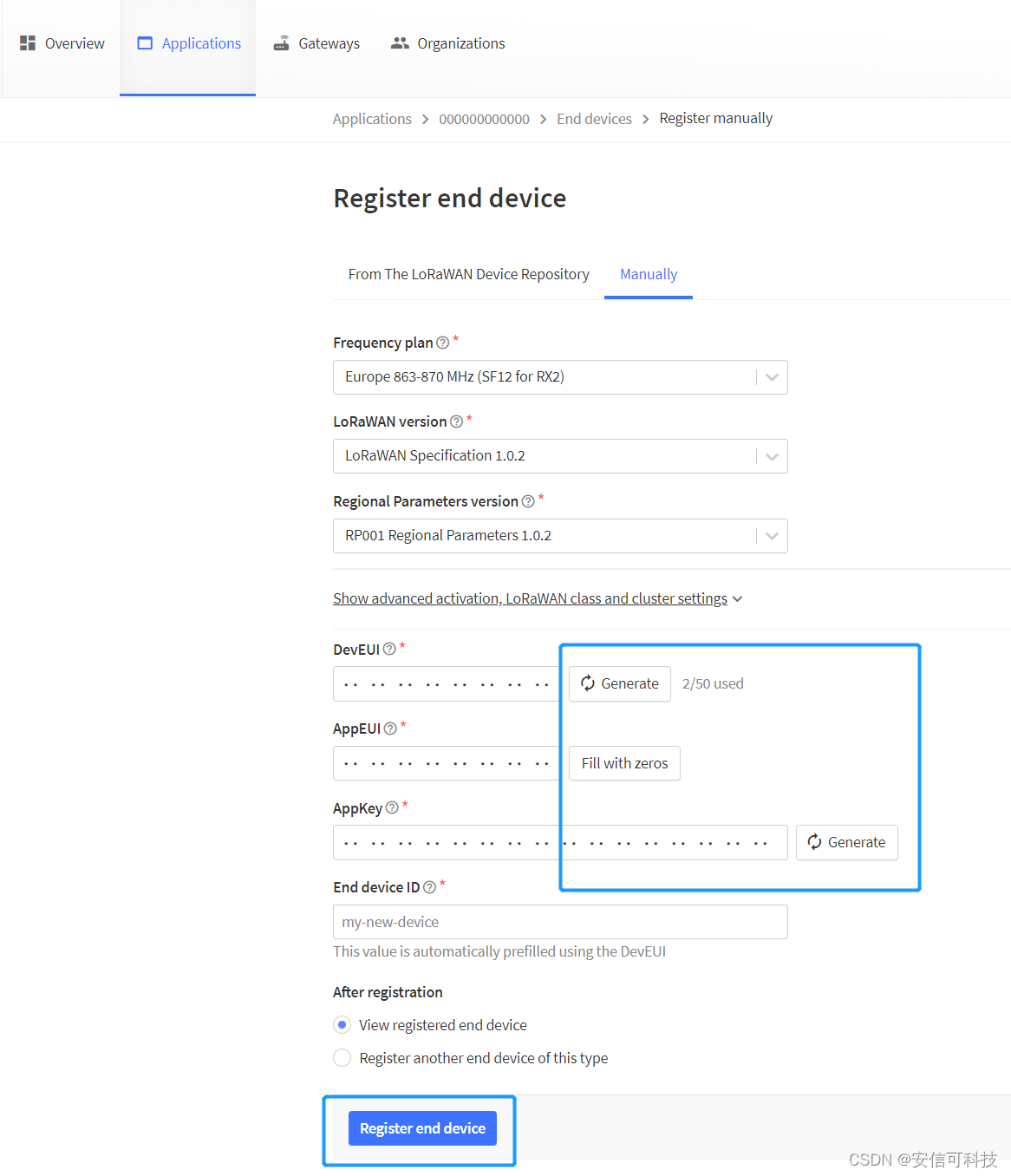

选择Manually自定义创建。(默认创建设备的接入方式为OTAA)。OTAA(Over-The-Air-Activation)连接模式下我们需要保存Device EUI, APP EUI, APP KEY这三个参数将用于设备后续连接使用, 你可以根据需求填入预设配置或是点击Generate自动生成新的Key。点击Register end device完成创建。

在这里插入图片描述

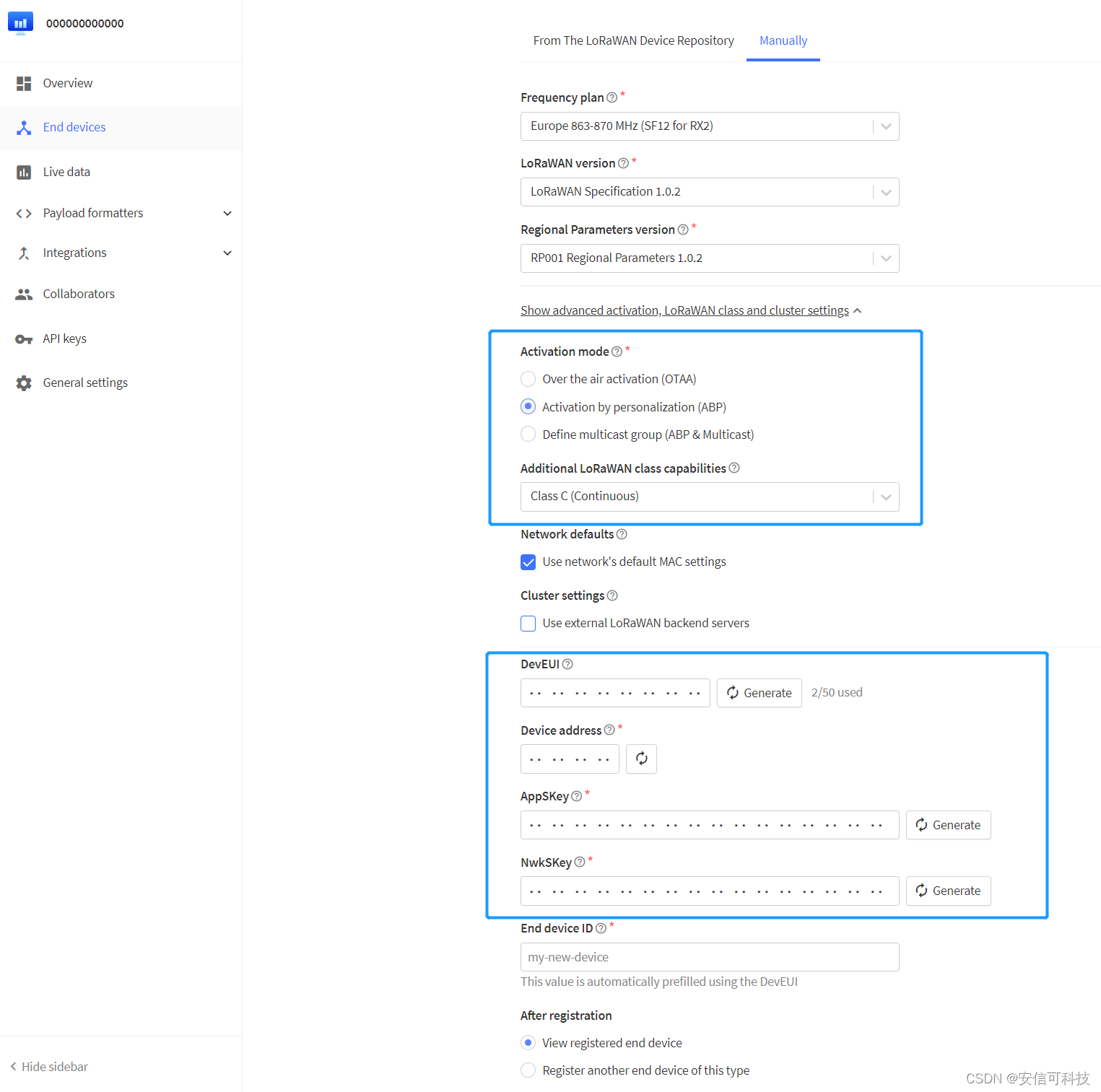

若需要创建ABP接入方式的设备，则通过advanced选项配置. ABP(Activation By Personalization)连接模式下我们需要保存Device address, AppSKey, NwkSKey这三个参数将用于设备后续连接使用, 你可以根据需求填入预设配置或是点击Generate自动生成新的Key。点击Register end device完成创建。

在这里插入图片描述

六、设备信息

根据所在的地区及设备选择使用的频段，确保您使用的设备所使用的频段，与网关所使用的子频段选项匹配。LoRaWAN版本选择使用v1.0.2，区域参数使用RP001 Regional Parameters 1.0.2。

?>在设备创建环节能够配置设备将要采用的连接方式OTAA/ABP:
OTAA相比于ABP安全性会更高一些, 但由于存在入网JoinAccept环节，OTAA的入网连接速度相对于ABP会稍微慢一些。

使用串口工具连接Ra08H开发板子，默认连接配置为9600bps 8N1。依次发送指令，并在对应指令中填充我们在上一步获取到的密钥信息。

七、OTAA模式下AT指令流程

入网&数据上行

AT+CJOINMODE=0
AT+CRXP=1,1,869525000
AT+CDEVEUI=70B3D57ED0052256
AT+CAPPEUI=0000000000000000
AT+CAPPKEY=8D5EC8F6834BDE677A3D815E81A14981
AT+CFREQBANDMASK=0001
AT+CULDLMODE=2
AT+CJOIN=1,1,8,8
AT+DTRX=0,2,6,445566
AT+DTRX=1,1,4,5555

数据下行

receive data: rssi = -54, snr = 14, datarate = 5
rx: port = 1, len = 2
0x88 0x88

OK+RECV:03,01,02,8888

八、ABP模式下AT指令流程

AT+CJOINMODE=1
AT+CRXP=1,1,869525000
AT+CDEVEUI=70B3D57ED0052257
AT+CDEVADDR=260B43F6
AT+CAPPSKEY=8BADC0C41832EFDD46EF5DABB6BC667E
AT+CNWKSKEY=30C8F755AF7EC4E26EB79FFEDE824E39
AT+CULDLMODE=2
AT+CCLASS=2
AT+CFREQBANDMASK=0001
AT+DTRX=0,2,6,223344

九、TTN日志查看

Live Data实时数据

在这里插入图片描述

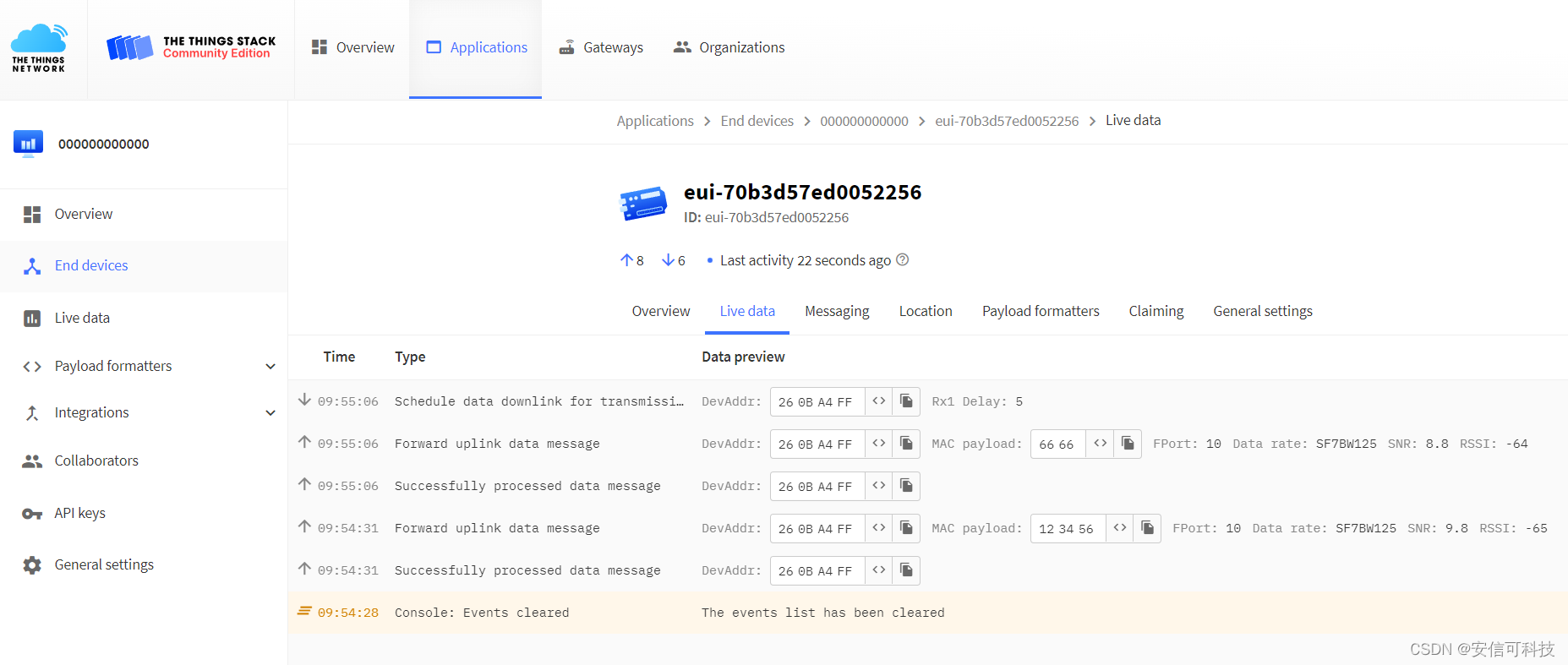

完成上述AT指令执行操作，若设备正常连接网关，在TTN管理页面我们能够看到设备的连接日志，以及上行的数据信息。

在这里插入图片描述

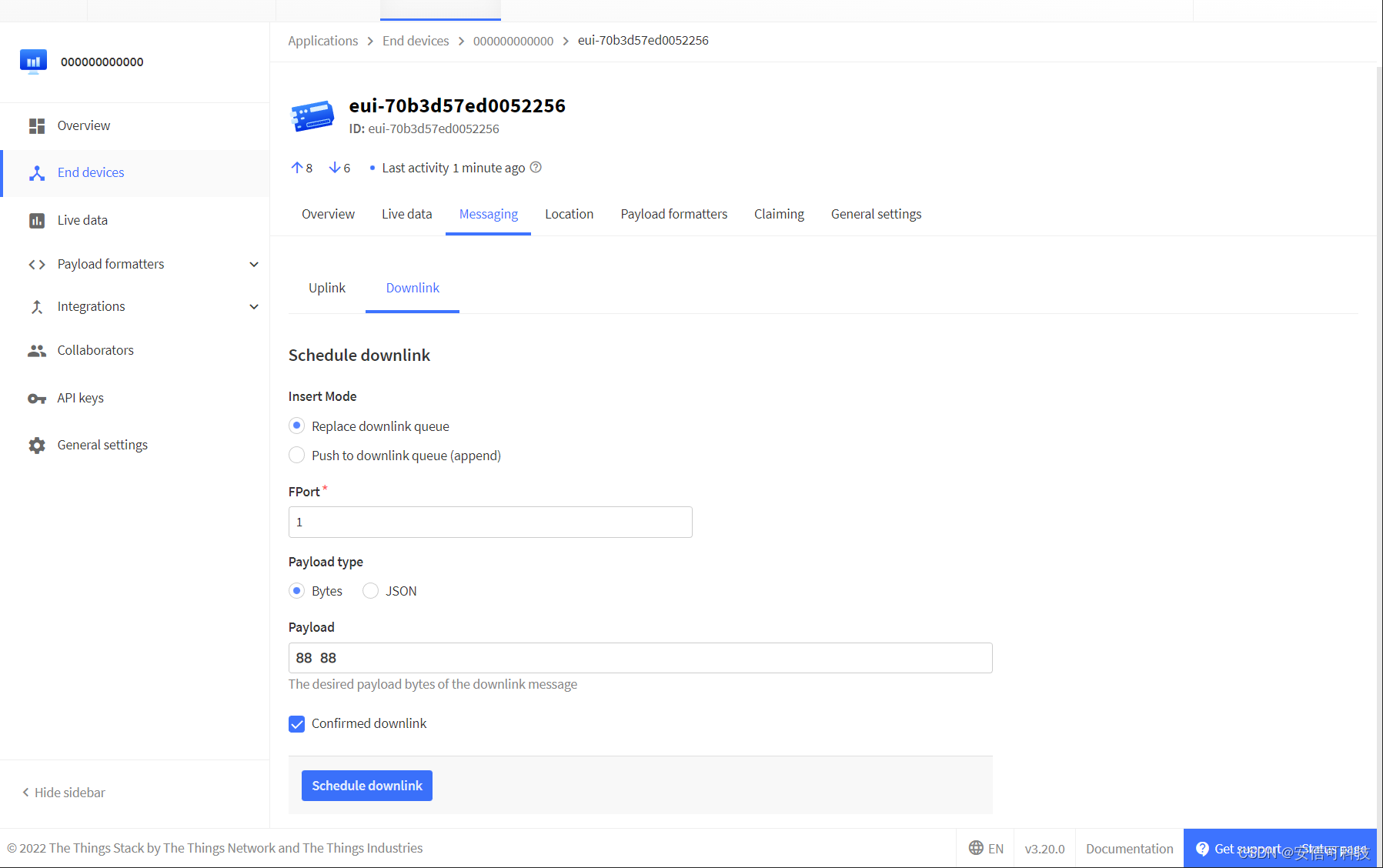

点击Messaging选项支持手动下发数据至设备。注: 当设备上传数据时，才会获取到网关最新下发的数据。

Messaging数据下发

在这里插入图片描述

十、MQTT Client

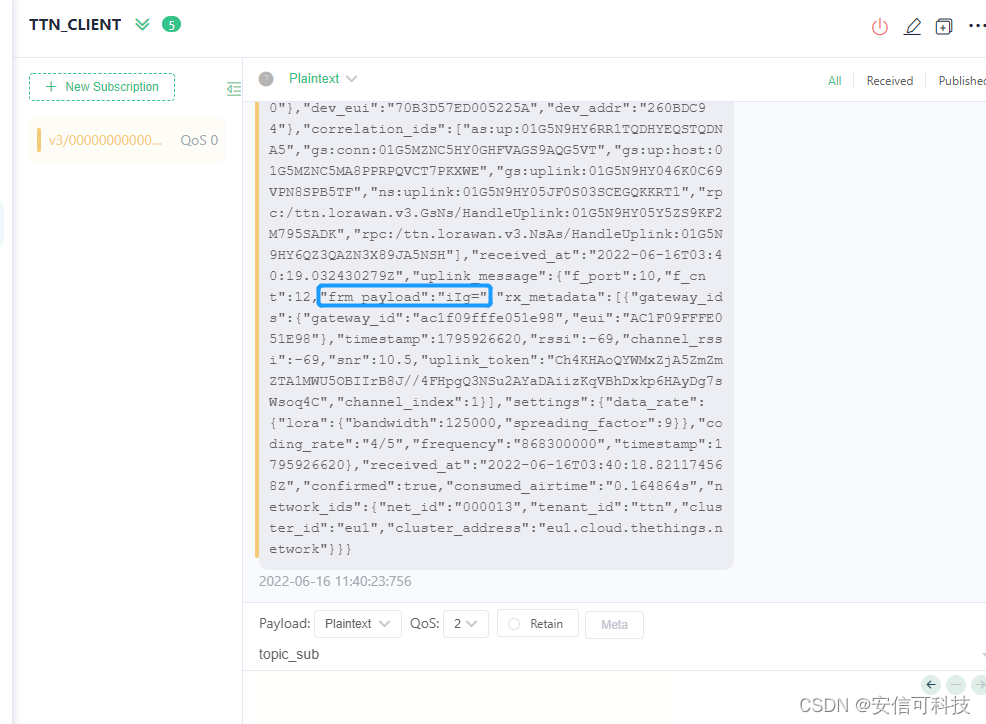

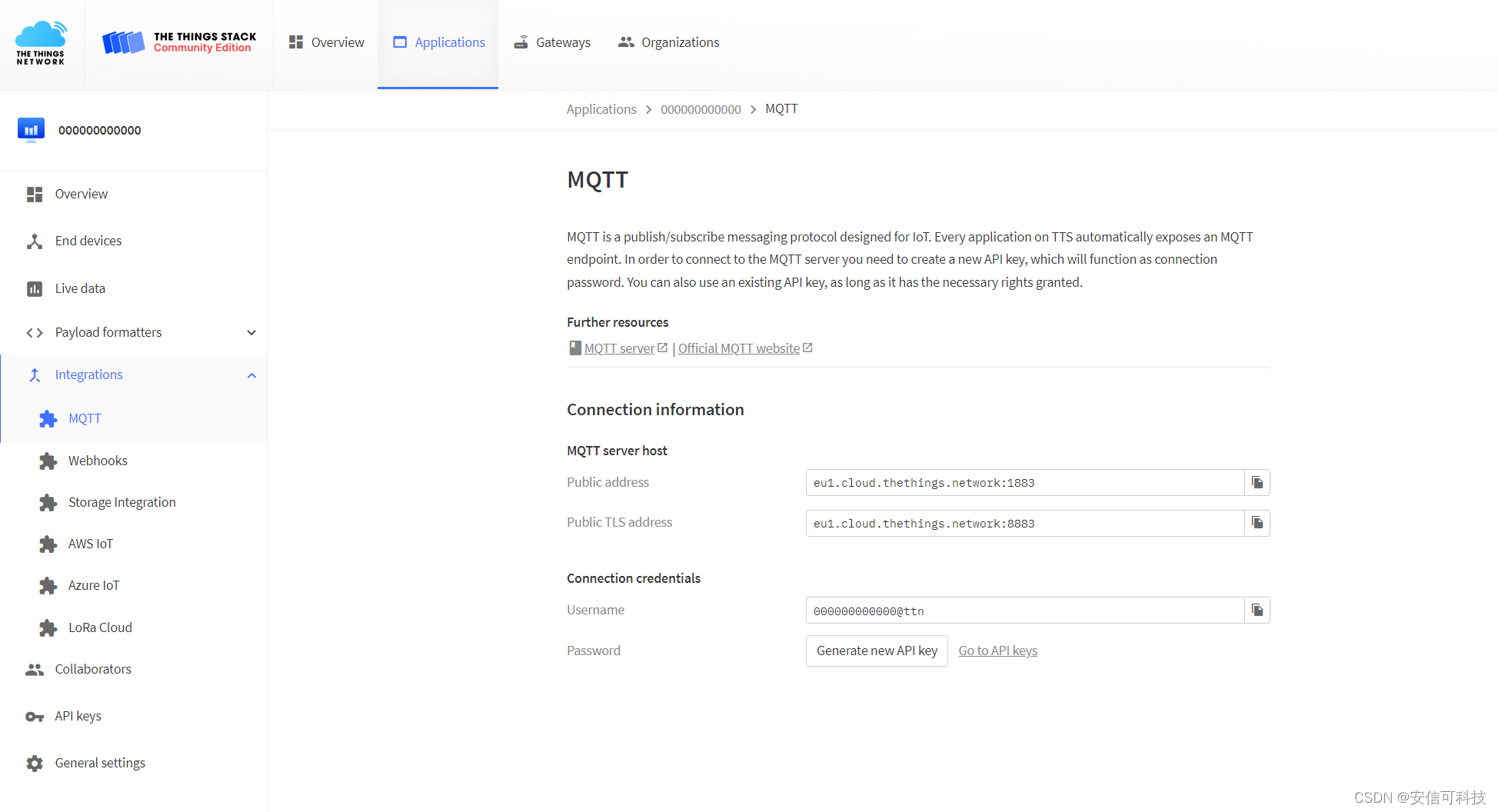

通过MQTT CLIENT获取TTN服务器数据, 实现数据获取/下发。连接的MQTT SERVER URL与端口及登录用户信息可在TTN页面中获取。

在这里插入图片描述

Uplink Topic

v3/{application id}@{tenant id}/devices/{device id}/up

Downlink Topic

v3/{application id}@{tenant id}/devices/{device id}/down/push

//eg:
v3/000000000000@ttn/devices/eui-xxxxxxxxxxxxxxx/down/push
{
  "downlinks": [
    {
      "f_port": 15,
      "frm_payload": "vu8=",
      "priority": "NORMAL",
      "confirmed": true
    }
  ]
}
