【完全开源】小安派-Eyes-DU开发板

已于 2023-08-03 17:30:44 修改
阅读量1.1k 收藏
点赞数
文章标签： 开源 安信可开源 WiFi6 小安派
于 2023-08-02 19:08:37 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Boantong_/article/details/132069198
版权

目录

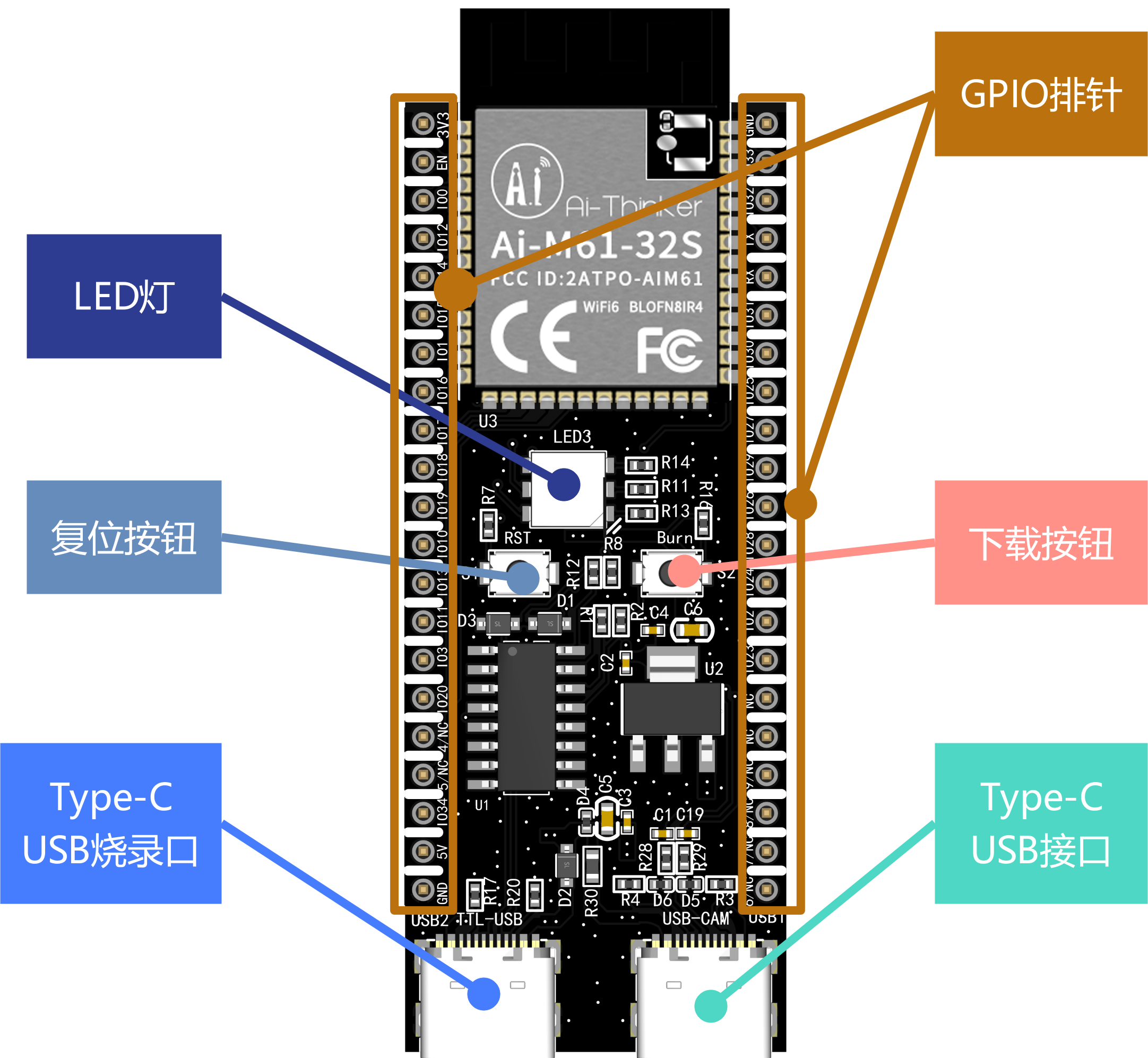

一、概述

小安派-Eyes-DU用安信可M61模组作为控制核心，采用Type-C接口进行供电。所搭载的Ai-M61-32S 模组具有丰富的外设接口，具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。
在这里插入图片描述

二、系统框图

在这里插入图片描述

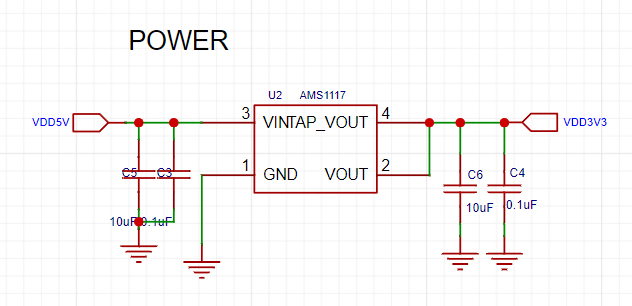

三、电源管理模块

在这里插入图片描述

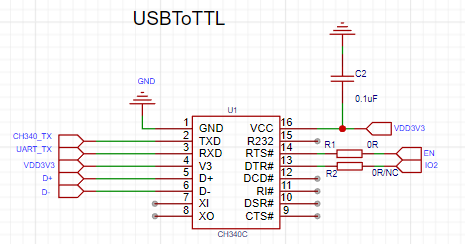

四、USB转串口TTL电路（CH340C）

在这里插入图片描述

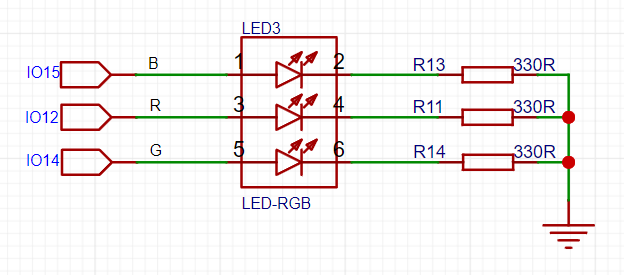

五、RGB LED模块

在这里插入图片描述

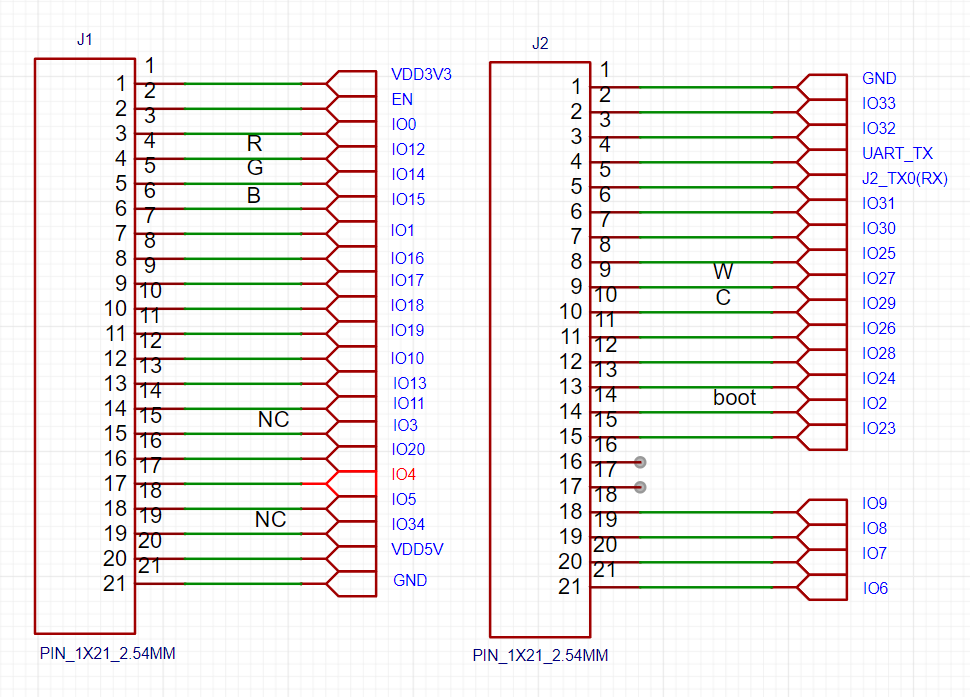

六、GPIO引脚模块设计

在这里插入图片描述

七、资料

安信可官网docs：https://docs.ai-thinker.com/du
小安派-Eyes-DU嘉立创开源开源工程地址：https://oshwhub.com/ai-thiner_openteam/aipi-eyes-du
