批量制图之多图层框联动

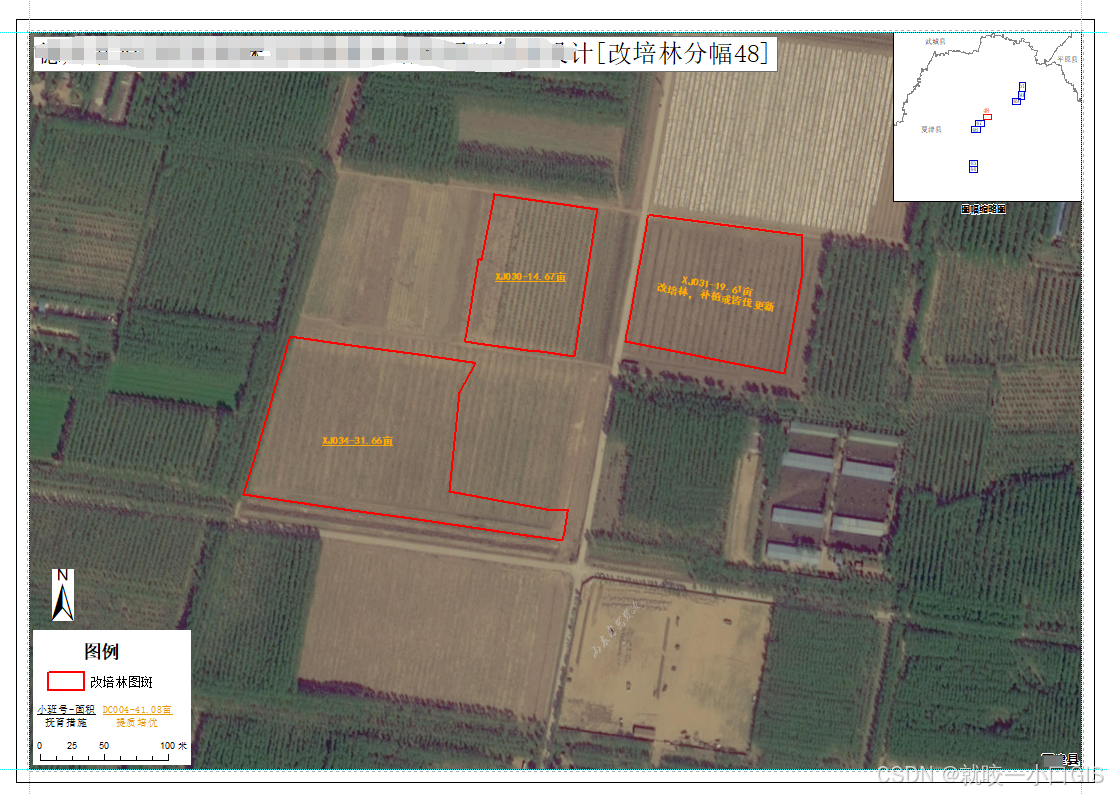

分幅图与缩略图联动

（以Arcmap10.2演示，不同版本工具位置可能有所区别，可通过搜索功能查询）

一、确定制图参数

因为需要批量制图，根据图斑大小分布情况来确定好制图纸张大小、比例尺、是否需要旋转，在布局视图完成设置，确定制图内框尺寸并记录。

实例中，制图内框长41cm宽28.7cm，比例尺1：5000，以上数值涉及到第二步渔网的确定。

二、制作图幅渔网

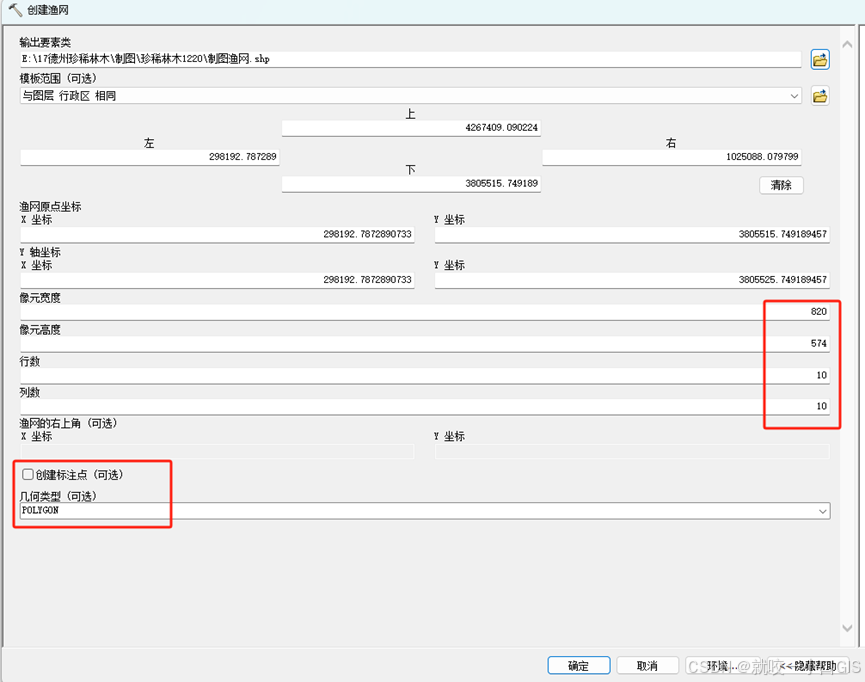

【创建渔网】（工具箱-数据管理工具-要素类）

像元宽度高度即内框长款*比例尺，例内框0.41m*5000=820m，渔网行列数根据图斑量、图幅幅数自行确定，渔网集合类型选择面要素，不需要创建标注点。同理可创建竖版渔网。

编辑渔网，因本次制图范围为非全覆盖，图斑分散，手动将单个渔网移动至适当位置，确保覆盖全部图斑，并根据需要确定渔网间是否需要存在重叠。横板竖版渔网分别完成调整后，将竖版渔网添加字段并赋值90或270（旋转角度，若布局视图为竖版，则对横板渔网赋值），删除冗余渔网并进行图层合并。（该渔网范围即每幅图显示范围，验证是否正确，可在布局视图下双击任一渔网，并调整为目标比例尺，此时渔网外框线应与图层内框恰好重合）

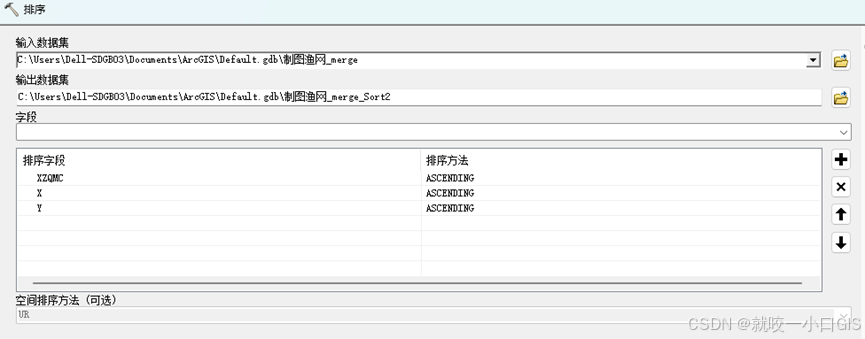

对渔网进行编号，作为制图分幅的顺序，并可将其关联到标题名称。实例中，将渔网与行政区空间连接，赋值区县名称，计算渔网XY坐标，进行【排序】（数据管理工具-常规），以确保各区县图幅号连续并按坐标位置规律分布。

三、主图层驱动设置

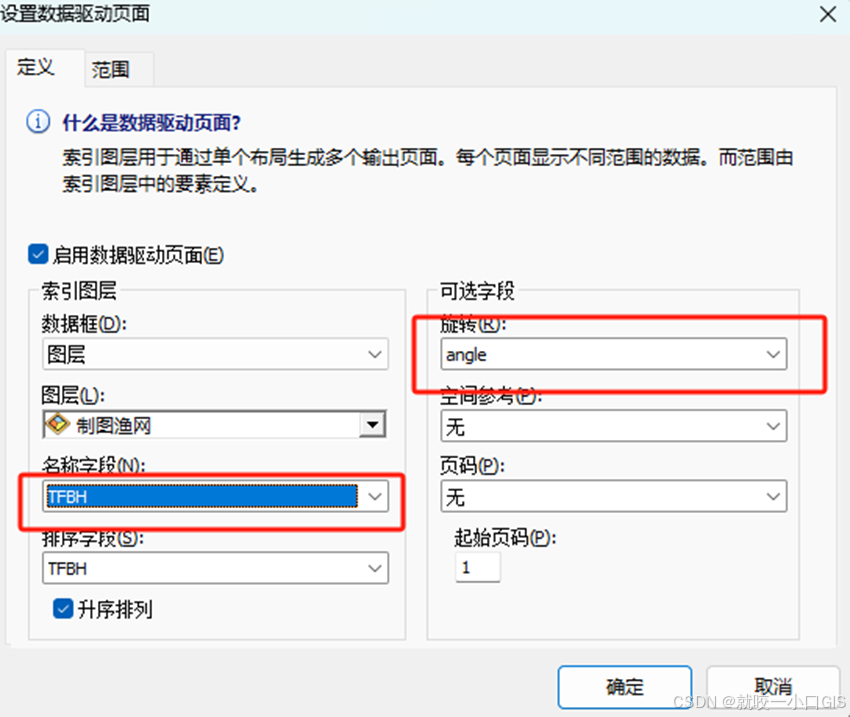

将渔网设置为驱动图层，并选取对应名称字段和旋转字段。

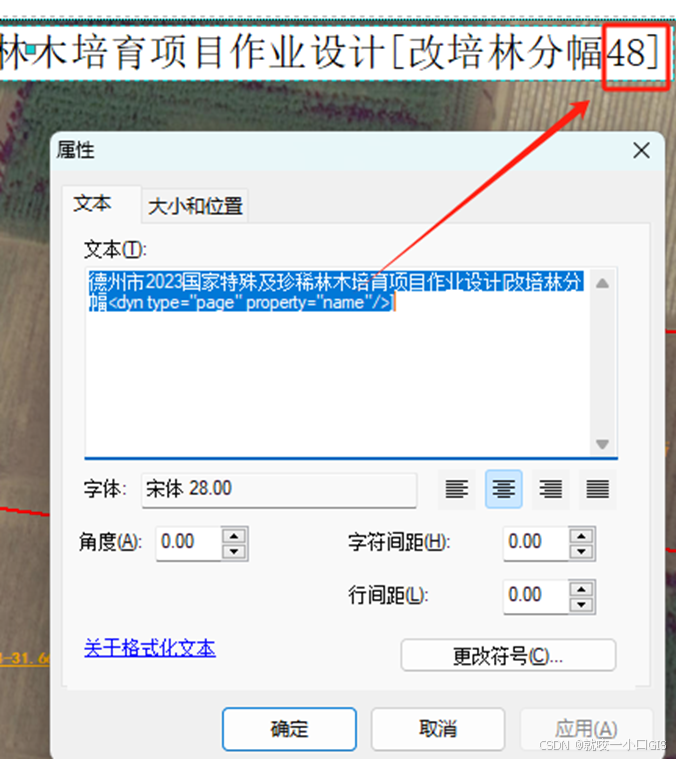

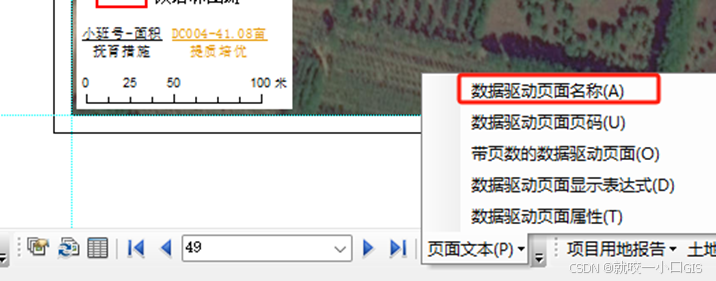

标题文本中根据需要插入动态文本<dyn type="page" property="name"/>，批量制图时此处会自行变化。

也可根据需要插入其他字段作为动态文本。

四、联动图层驱动设置

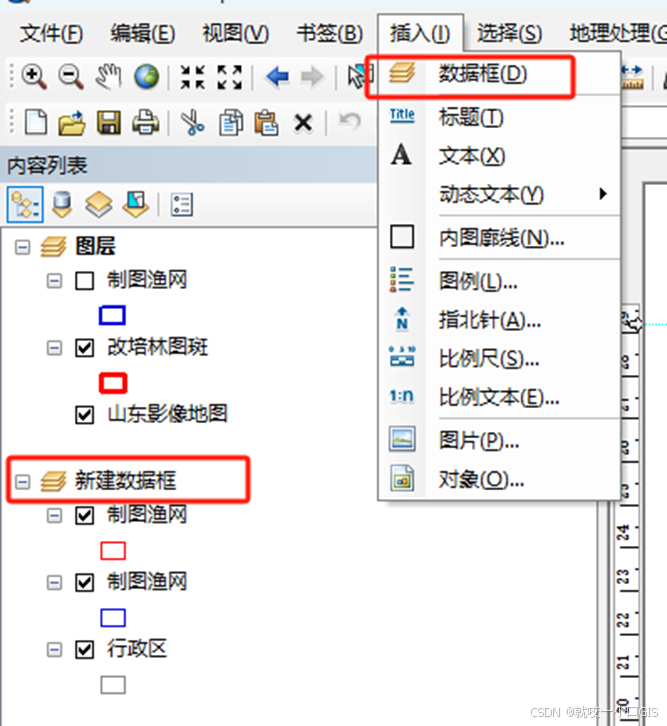

完成主图层驱动设置后，插入新数据框。将驱动渔网复制并粘贴至新数据框，作为缩略图的显示内容，并可以根据需要添加其他数据。

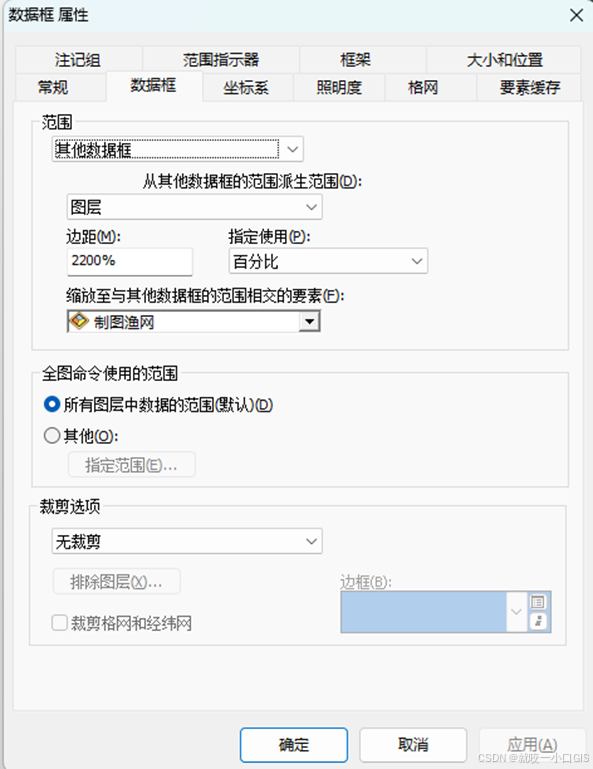

布局视图调整新数据框位置、大小等，在数据框属性中如下图设置与其他数据框联动，根据需要调整缩放比例。

设置完成，批量导出即可。

扩展：将驱动图层中字段赋值照片路径，也可在批量制图时利用多图层框实现图斑与照片联动展示。
