OptiSystem应用：增益平坦滤波器优化

EDFA的增益依赖于波长，即某些波长被放大比其它波长更多。增益平坦滤波器将所有波长恢复到大约相同强度。OptiSystem拥有增益平坦滤波器优化引擎。

1. 建模任务

WDM发射器生成八个信道从195 THz到196.4 THz，每个信道的功率为-20 dBm。增益平坦滤波器组件放置在EDFA之后，它将使增益平坦化。

2. 仿真步骤

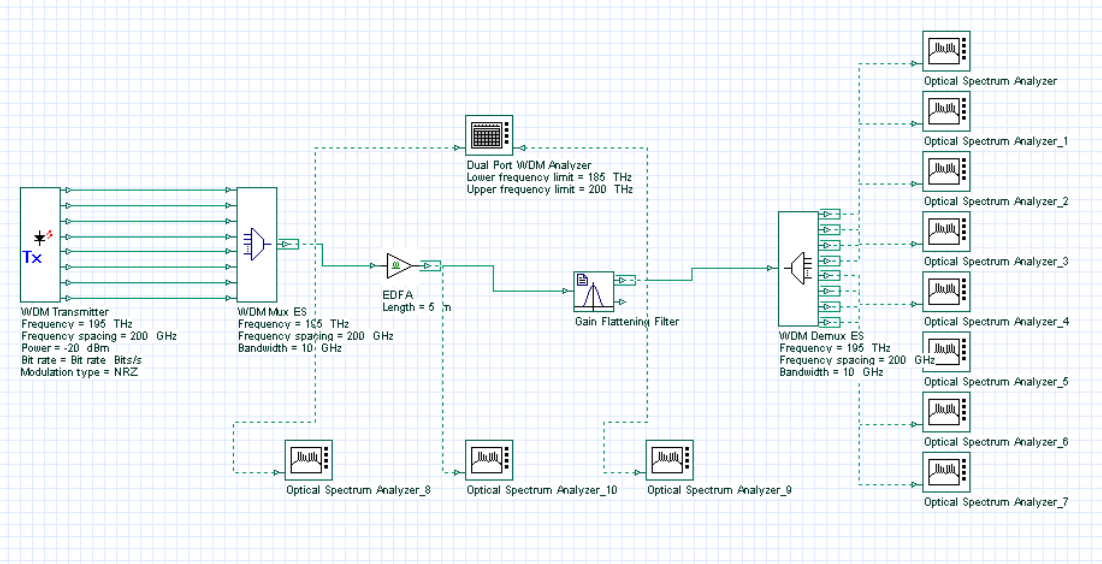

下图所示为光路图。

WDM发射器、WDM复用器和WDM解复用器分别设置八个信道，频率从195THz 开始，信道间隔20GHz，每个信道的功率为-20 dBm。

WDM发射器设置

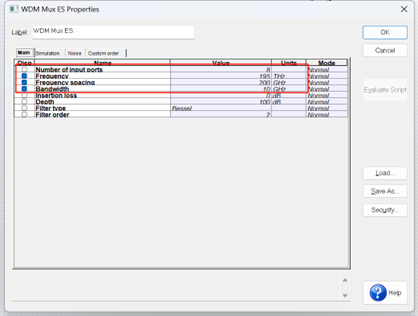

WDM复用器设置

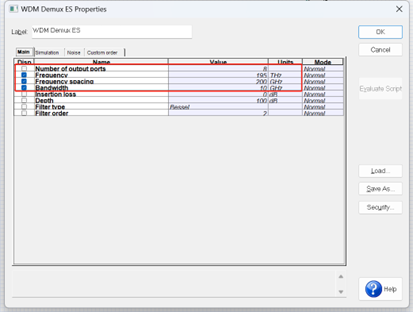

WDM解复用器设置


下图显示了优化的主要参数。优化将运行10次，目标是在1500至1600 nm范围内产生0.1 dB的增益纹波。滤波器的最小传输值为-40 dB，最大值为-0.1 dB。滤波器的传输值将在滤波器中定义的用户定义频率下进行优化。组件选项卡应选择过滤器组件，可视化工具选项卡应选择双端口分析器。


设置优化

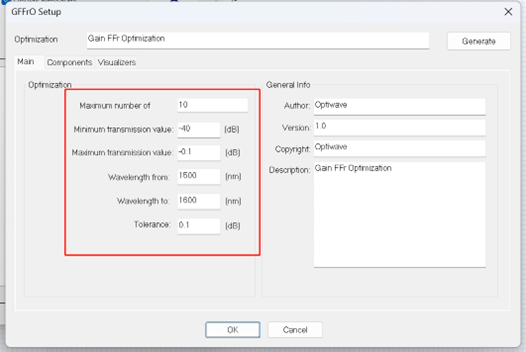

优化参数设置

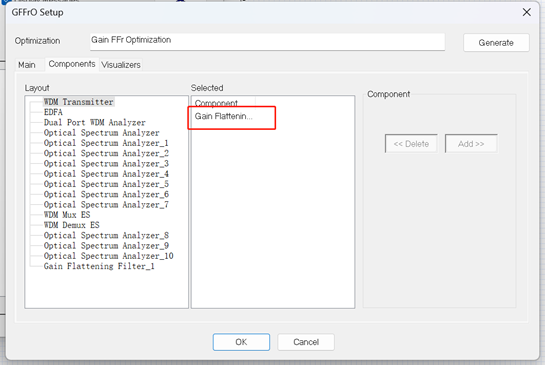

优化元件选择增益平坦滤波器

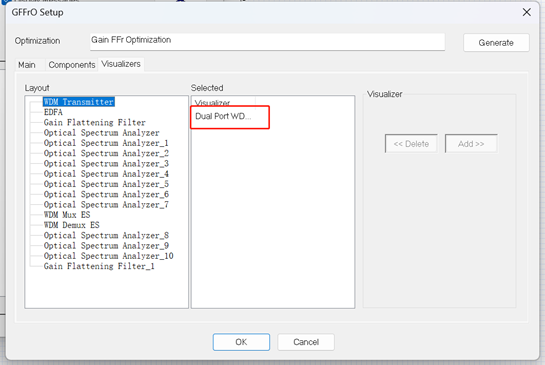

可视化工具选项卡应选择双端口分析器

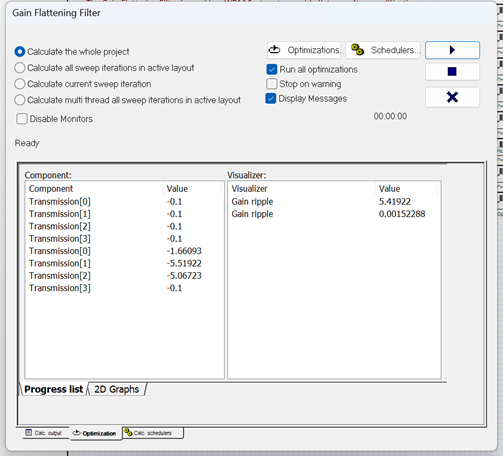

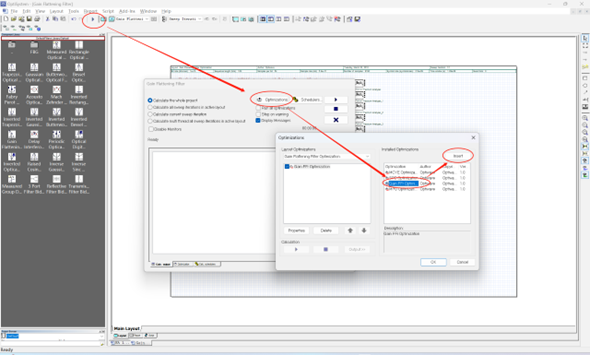

为了运行优化，只需计算项目即可。请确保已启用“Run all optimation”选框。在计算过程中，用户可以单击Optimization选项卡并可视化优化的进度，如下图。




在这个特定的项目中，我们在报告页面中有增益平坦滤波器前后的信号。我们还可以通过查看滤波器“传输”参数，使用WDM分析仪可视化放大器的总体增益和滤波器传输值的值。


3. 仿真结果

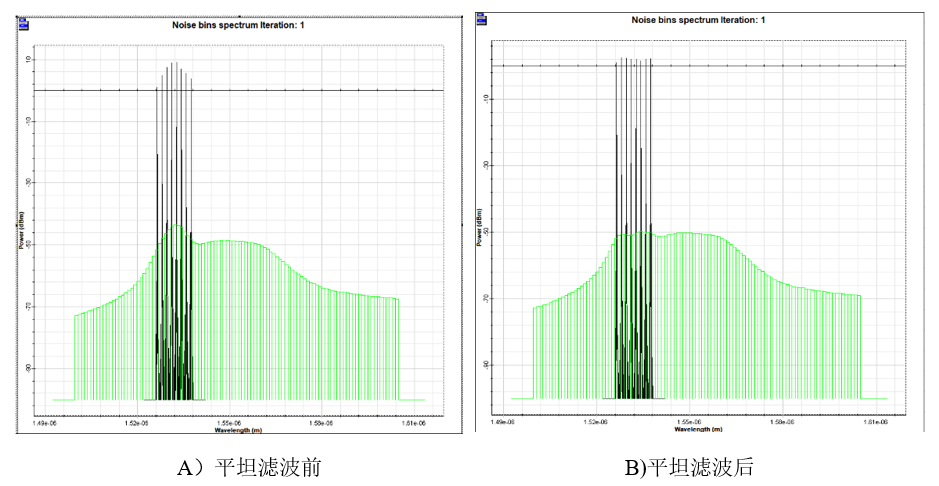

关闭运行窗口，查看运行结果，如下图。
