TechWiz LCD 2D：液晶透镜模拟

TechWiz LCD 2D：液晶透镜模拟

时间:2023-07-11 15:20来源:未知作者: infotek点击:133次打印

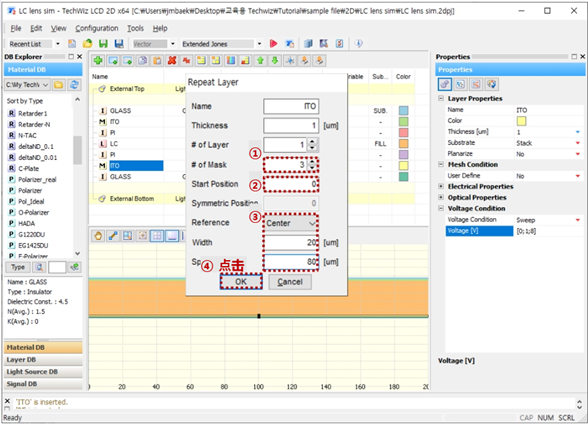

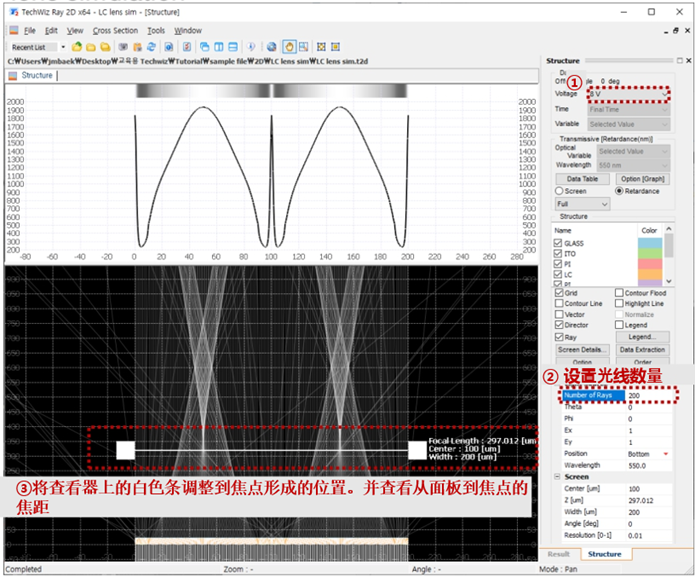

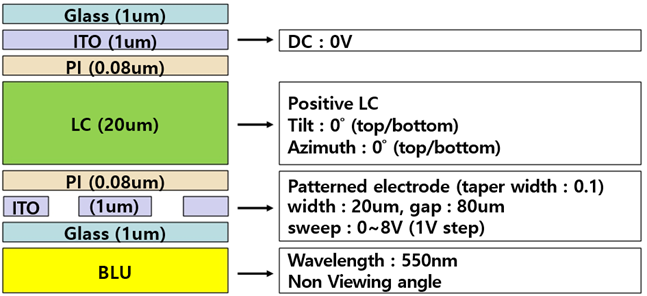

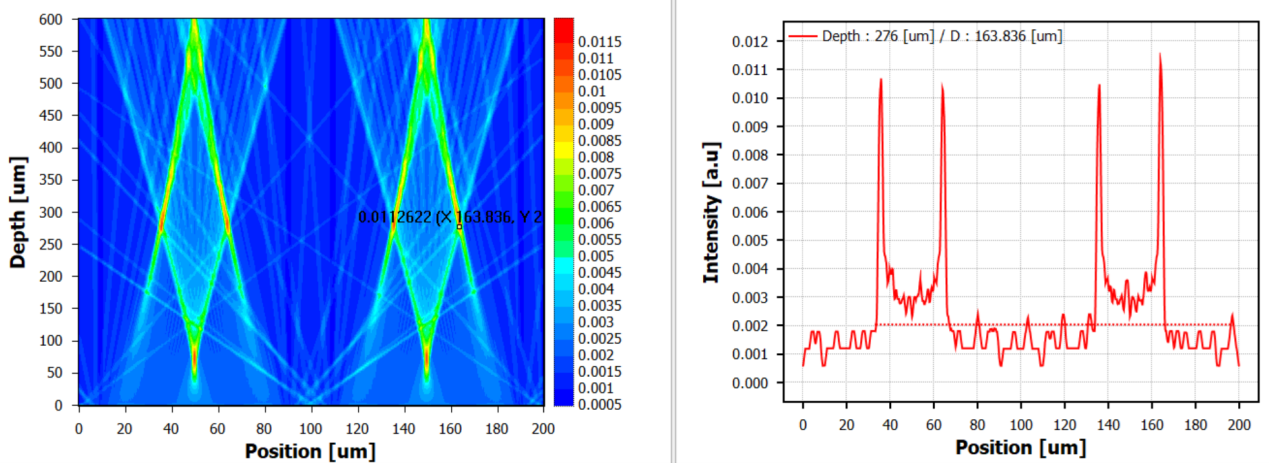

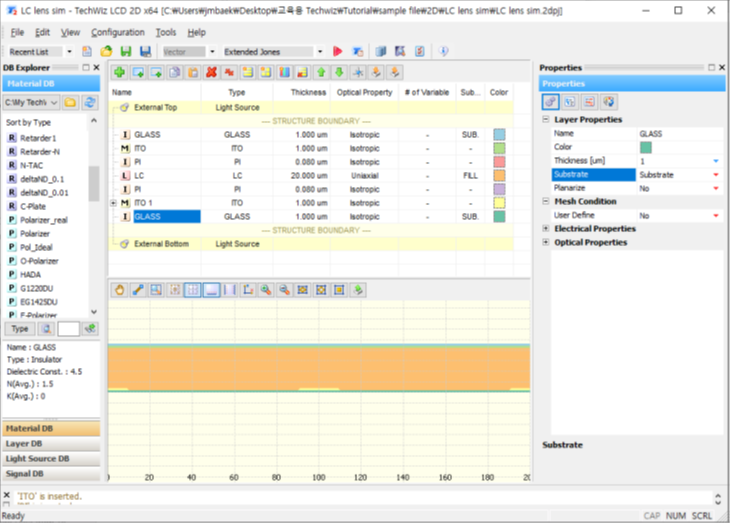

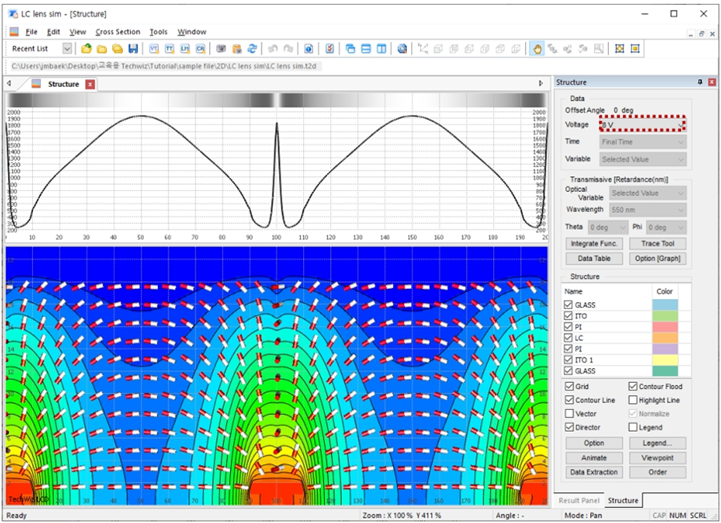

LC透镜由于具有体积小、焦距可变等优点，在光学系统中被认为是一个很有前途的研究领域。   由于LC材料的折射率可以通过施加电压来调节，因此可以在有限的空间内改变焦距。在LC透镜结构中，可以通过TechWiz Ray 2D进行光程差和焦距的计算，并进行高级LC分析，包括LC指向矢随外加电压的分布。   1. 建模任务   1.1 模拟条件 模拟区域：0~200 边界条件：Periodic 偏移角度：0° 单位长度：0.5   1.2堆栈结构 2. 建模过程 2.1创建堆栈结构 2.2修改各层参数和创建掩膜   3. 结果分析 3.1 延迟和指向矢分布情况   3.2 光线追迹情况   3.3 Screen Map生成
