轻量化天线

目前市面上常见的天线：

1. 金属材料天线：天线最常用的材质是金属材料，如铜、铁、铝、钛等。这些材料具有导电性好、制造成本低的优点，适合用于制作小型、经济型的天线。常用最轻的金属铝比重。

2. 陶瓷天线：陶瓷作为天线材料的天线具有损耗低、介电常数稳定、一致性好、易于批量生产、成本低等优点。其缺点是易脆，高冲击使用环境下可能会裂。比重在3左右。

3. PTFE高频板天线：是一种由聚四氟乙烯（PTFE）制成的覆铜板作为基材的天线。这种天线在高频通信中应用广泛，尤其是在5G、航空航天、军工等领域。

4. 塑料金属化天线：采用PPO/PPS/PEEK等工程塑料，博迅的POP水电镀工艺形成金属化天线图案。

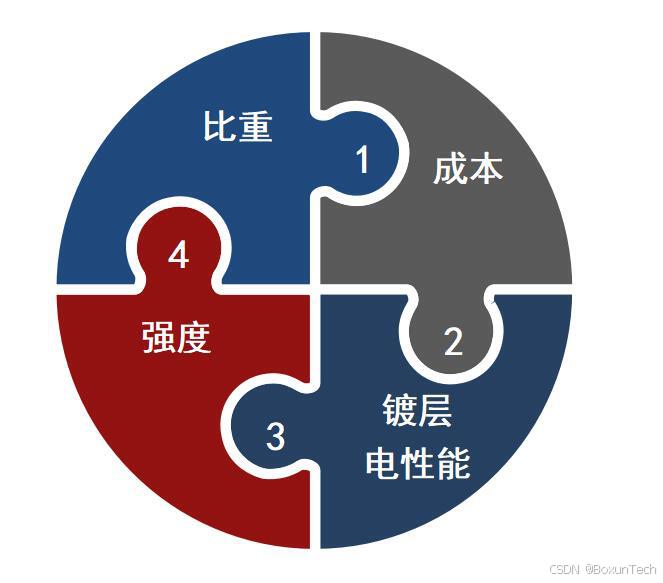

塑料天线与铝合金天线的对比：

1. 比目前铝镁合金轻40%，塑料比重1.5，铝合金比重2.7。

2. 在开模批量生产的情况下，塑料比铝合金的成本降低50%。

3. 根据电磁波的趋肤效应，塑料金属化天线的性能与铝合金天线一致。

4. 工程塑料（PPS/PPO）材料能满足天线机械强度要求。

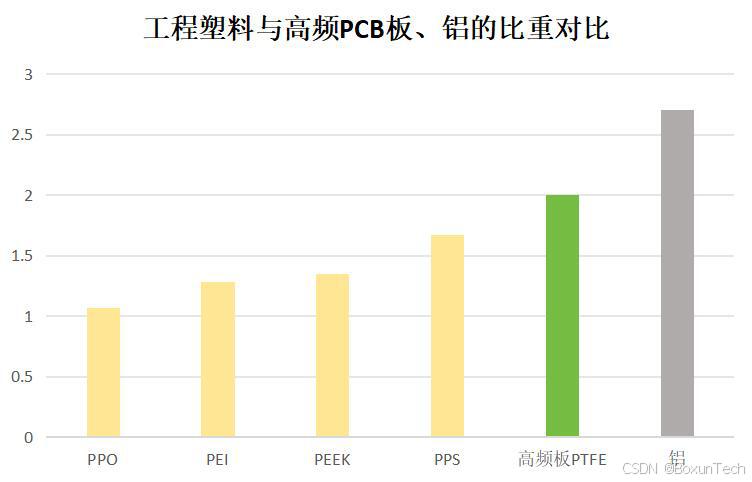

PPO/PPS天线与PTFE高频板天线对比:

简称	中文	正 切 角 损 耗	介电常数	比重	热变形温度	弯曲强度（MPa）	特点
PPO	聚苯醚	0.001	2.65-18	1.06	120	93	电性能最佳
PPS	聚苯硫醚	0.003	4	1.67	280	195	耐温高
PEI	聚醚酰亚胺	0.003	3	1.28	200	160	加工精度高，翘曲小
PI	聚酰亚胺	0.005	3.4	1.31	300	96	航天材料
PEEK	聚醚醚酮	0.005	3.2	1.4	335	492	塑料王
LCP	液晶聚合物	0.002-0.0045	4-5	1.68	220-230	100-150	高机械强度，耐腐蚀，具有一定的阻燃性

博迅轻量化天线解决方案

博迅通信采用PPO/PPS/PEEK/PEI材料为主作为轻量化天线解决方案，具有以下优点：

1. PPO天线比PTFE天线重量轻50%。

2. PPO正切角损耗和PTFE同一个数量级，万分之几。明显优于FR4。

3. 在某些场景下，PPO天线采用挤出工艺成本低于PTFE。

4. PPS+40%玻纤材料在波导缝隙天线替代金属铝。

5. 滤波器采用PEI材料，PEI具有的与铝合金相近的线性热膨胀系数，随温度的升高保持恒定，具有优异的耐热性和尺寸稳定性，长期可靠性，介电损耗低且稳定。

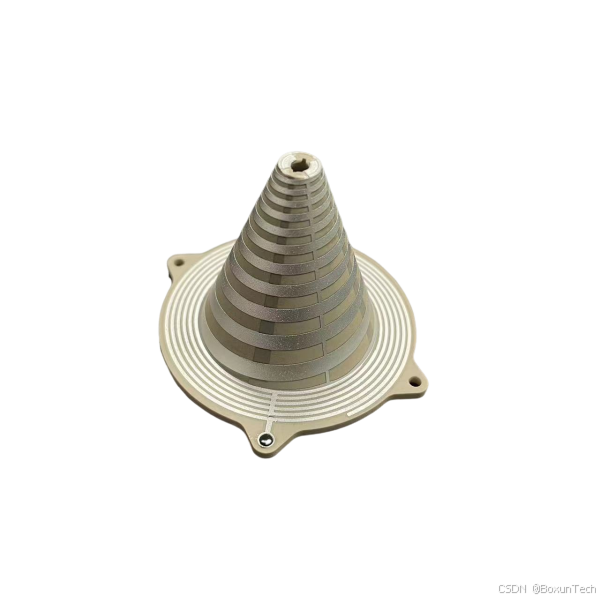

锥形天线

应用场景：超宽带天线

PPO材质，比重1.05

共形天线

应用场景：曲面共形天线

PPO材质比重1.05

毫米波雷达波导天线

应用场景：毫米波雷达天线

PPS+40%玻纤，比重1.7



PPO和PPS材料各自具有以下优点：

PPO（聚苯醚）：

1. 高刚性、高耐热性、阻燃性好，电气性能佳。

2. 耐磨、非易燃，对一些化学物质有抗性。

3. 尺寸稳定性好，介电常数和介电损耗在工程塑料中最小，几乎不受温度、湿度的影响。

4. 可以用于低、中、高频电场领域。

PPS（聚苯硫醚）：

1. 耐热性极高，可在200℃以上使用，且耐有机溶剂。

2. 具有优良的耐候性、阻燃性、稳定性、绝缘性等。

3. 耐磨、低摩擦系数、高尺寸稳定性。

4. 对紫外线稳定，可以长期户外使用。



综上，PPO和PPS材料都具有优秀的机械性能、耐热性能和电气性能。这些材料也有各自的缺点，例如PPO的加工难度较高，PPS的韧性不足等。在实际应用中，可根据具体需求来选择合适的材料。
