Optical-Flow ：Spynet

• Optical-Flow ：Spynet
  • 0 光流简介
  • 1 光流模型SPyNet-Spatial-Pyramid-Network精读
    • 1.1 摘要及简介
    • 1.2 相关工作
    • 1.3 SPyNet-Spatial-Pyramid-Network模型
      • 1.3.1 空间采样
      • 1.3.2 推断
      • 1.3.3 训练与网络结构
      • 1.3.4 数据增强
      • 1.3.5 网络结构
    • 1.4 实验与分析
    • 1.5 结论
    • 2 代码分析



0 光流简介

• 光流法简单介绍
• 光流在视频行为识别中的作用
• GPU计算光流：gpu_flow
• linux编译gpu_flow
• Ubuntu编译opencv
• 计算机视觉--光流法(optical flow)简介
• 光流在行为识别模型中的作用
  • paper:On the Integration of Optical Flow and Action Recognition

1 光流模型SPyNet-Spatial-Pyramid-Network精读

• github地址：spynet:https://github.com/anuragranj/spynet
• paper：Optical Flow Estimation using a Spatial Pyramid Network

1.1 摘要及简介

• SPyNet是通过将经典的空间金字塔方法与深度学习结合来计算光流的模型，与纯深度学习方法FlowNet计算光流方法不同的是，SPyNet不需要处理较大的motions，这些都是金字塔来处理，这样SPyNet有三个优势：
  • 1、在模型参数方面，SPyNet更小更简单，仅为FlowNet的4%，更有利于嵌入式开发；
  • 2、因为金字塔每层要处理的motions很小，对一组变形后的图片使用卷积的方法是有效的；
  • 3、与FlowNet不同的是，SPyNet网络学习到的过滤器与经典的时空过滤器非常相似，这有助于模型的优化。
• 总之，SPyNet在标准的数据集上的准确率和速度都优于FlowNet，证明将经典的光流方法和深度学习结合是个很好的趋势。

• 目前，在光流计算方面存在两种比较主流的模型：
  • 基于传统假设的‘经典公式’来计算光流；
    • （1）相邻帧之间的亮度恒定；
    • （2）相邻视频帧的取帧时间连续，或者，相邻帧之间物体的运动比较“微小”；
    • （3）保持空间一致性；即，同一子图像的像素点具有相同的运动
    • 缺点：根据如此假设计算出来的光流最多只能是粗糙的近似，严重限制了光流提取的质量
  • 基于深度学习模型计算光流；
    • 抛弃了所有的传统的假设，依旧是‘黑箱’操作，直接计算；
    • 采用一对或一个序列的图片作为输入；
    • 理想情况下，深度学习的模型应该学习到以下特征：
      • 从图片到光流过程中一些恒定不变的特征；
      • 光流的空间特征以及光流；
      • 图片之间的空间结构特征的关系；
      • ……
    • 缺点：目前主流的深度学习模型，虽然不负所望，抛却了传统的假设后依然可以计算光流，但是其精度并不理想；
    • 当前计算光流存在的最大的问题：
      • 作者分析指出：目前的很多方法都是采用2帧图片堆叠的方法，当两帧图片之间的运动距离大于1(或几个)pixel的时候，卷积网络很难学习到有意义的过滤器。
• 本文的目标就是，结合两种方法的优势：
  • 同时提升神经网络和经典方法的表现；
  • 设计一个真正实时计算，且精度更高的模型；
  • 更小的模型占有空间，在嵌入式开发方面更加的实用。
• 需要解决的问题及方法
  • 远程相关性 - 本文：Spatial pyramid
  • 计算光流时需要的细节、亚像素和精确的运动边界 - 本文：deeplearning

1.2 相关工作

• 略

1.3 SPyNet-Spatial-Pyramid-Network模型

1.3.1 空间采样

• 降采样downsampling：使用表示
  • 假设原图为，那么的大小为
  • 同样的过程同样会对光流场结果进行操作
• 上采样upsampling：使用表示
  • 假设上采样之前图片大小为，那么的大小为
  • 同样的过程同样会对光流场结果进行操作
• 图像扭曲warp：使用表示
  • 将图片I根据光流场V，使用二线性插值的方法进行扭曲，得到一张的图片

1.3.2 推断

•
•
  • 其中：，，表示一组训练好的卷积神经网络模型
  • 表示第k层光流残差，由模型根据在k层的视频帧，及上一层的光流场上采样的结果进行计算；
  • 表示扭曲的新图片，由上一层的光流场上采样结果，对k层的第二张图片进行扭曲；
  • 表示第k层的光流场结果，通过上一层的光流场上采样结果和当前层光流残差相加后获得，即公式2；
•

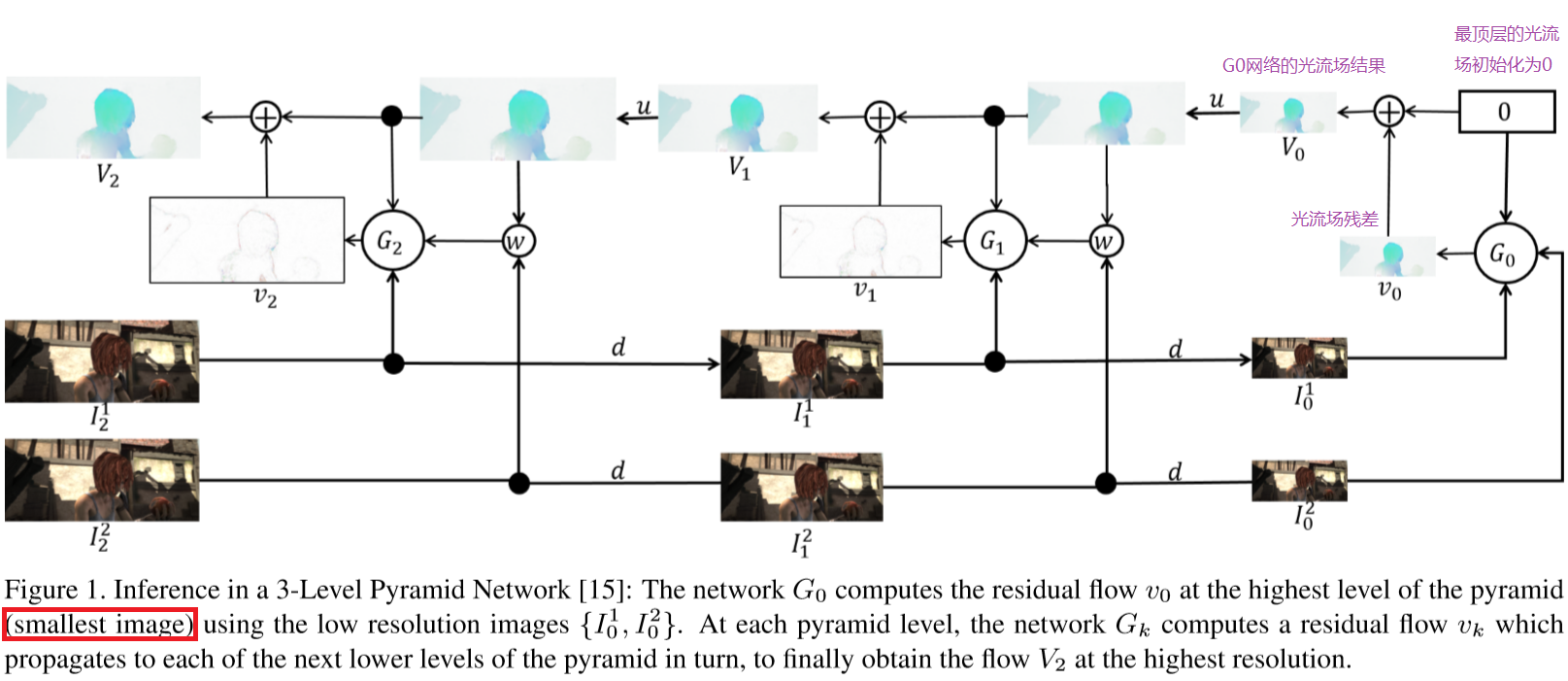

• 具体流程如下：
  • 从下采样好的图片，即金字塔的最顶层开始，初始化‘上一层’光流场残差为0，通过网络计算残差；
  • 利用公式2计算网络层的光流场;
  • 将计算的光流场结果传递给，并通过计算残差；
  • 利用公式2计算网络层的光流场;
  • 重复前面的操作，计算残差，并最终计算出光流场(网络仅有3层)。

1.3.3 训练与网络结构

• 对卷积网络，，的训练，采用的是独立且序列化的方式：通过给定的输入，在K层通过前一层上采样的光流场与目标光流场来计算残差，而是从上一层训练好的网络获得。
•
• 训练数据集：Flying Chairs dataset
• 训练了5个卷积网络，，
  • 每个有5层卷积层，每层后(除了最后一层)接ReLU激活；
  • 每层在不同的分辨率下训练，其中使用的是24*32的下采样图片进行训练；
  • 下一层的图片尺寸都是上一层尺寸的倍数，其中训练的图片尺寸为384*512；
  • 训练网络采用7*7的卷积核，实验验证其比小的卷积核效果更好；
  • 每个卷积网络卷积核的个数为，，，，；
  • 输入：：8通道数据
    • ：RGB通道图片1
    • : RGB通道warp图片2
    • ：两通道光流场上采样结果
  • 输出：两通道的光流场(x方向，y方向)
• 网络初始化：训练网络时采用的参数作为初始化参数

1.3.4 数据增强

• 随机的改变图片的大小，缩放因子[1,2];
• 在[-17°， 17°]对图片进行随机的旋转；
• 进行随机的裁剪，裁剪到训练网络的尺寸；
• 随机的增加高斯噪声，;
• 随机的颜色抖动：
  • 随机的对图片增加服从高斯分布的亮度、对比度和饱和度；
• 最后对图片进行归一化操作
  • 采用从ImageNet数据集上获得的平均值和标准差。

1.3.5 网络结构

1. ###Github:https://github.com/sniklaus/pytorch-spynet
2. class Network(torch.nn.Module):
3. def __init__(self):
4. super(Network, self).__init__()
5.
6. class Preprocess(torch.nn.Module):
7. def __init__(self):
8. super(Preprocess, self).__init__()
9. # end
10.
11. def forward(self, tensorInput):
12. tensorBlue = (tensorInput[:, 0:1, :, :] - 0.406) / 0.225
13. tensorGreen = (tensorInput[:, 1:2, :, :] - 0.456) / 0.224
14. tensorRed = (tensorInput[:, 2:3, :, :] - 0.485) / 0.229
15.
16. return torch.cat([ tensorRed, tensorGreen, tensorBlue ], 1)
17. # end
18. # end
19.
20. class Basic(torch.nn.Module):
21. def __init__(self, intLevel):
22. super(Basic, self).__init__()
23.
24. self.moduleBasic = torch.nn.Sequential(
25. torch.nn.Conv2d(in_channels=8, out_channels=32, kernel_size=7, stride=1, padding=3),
26. torch.nn.ReLU(inplace=False),
27. torch.nn.Conv2d(in_channels=32, out_channels=64, kernel_size=7, stride=1, padding=3),
28. torch.nn.ReLU(inplace=False),
29. torch.nn.Conv2d(in_channels=64, out_channels=32, kernel_size=7, stride=1, padding=3),
30. torch.nn.ReLU(inplace=False),
31. torch.nn.Conv2d(in_channels=32, out_channels=16, kernel_size=7, stride=1, padding=3),
32. torch.nn.ReLU(inplace=False),
33. torch.nn.Conv2d(in_channels=16, out_channels=2, kernel_size=7, stride=1, padding=3)
34. )
35. # end
36. def forward(self, tensorInput):
37. return self.moduleBasic(tensorInput)
38. # end
39. # end
40. self.modulePreprocess = Preprocess() ### 归一化处理
41. # 构建{G0, …… , Gk}
42. self.moduleBasic = torch.nn.ModuleList([ Basic(intLevel) for intLevel in range(6) ])

1.4 实验与分析

• 略

1.5 结论

• 略

2 代码分析
