基于ArcGIS的地形分析——流向、流量、SPI、TWI计算

1. 参考资料

https://www.leg.mn.gov/docs/2016/mandated/160722.pdf
参考目录：
在这里插入图片描述

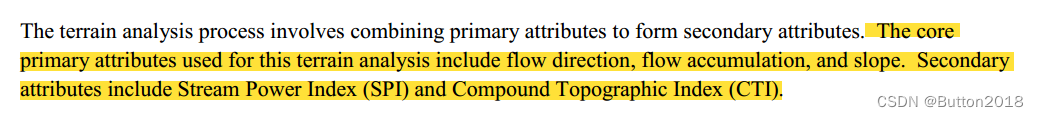

该手册使用ArcGIS进行了地形分析，其分析的主、次要属性分别为

主要：
流向、流量、坡度
次要：
SPI、TWI（即参考文中的CTI，两者计算公式相同）。

在这里插入图片描述

2. 主要属性计算

关于流向和流量计算，其关键就在是否对原始DEM进行了恰当的填洼，手册中有相关的步骤说明，或者可参考我之前写的文章。

相关属性计算中，所有输入的DEM，都应当是进行过填洼处理的。

坡度计算

坡度——栅格表面每个像元处的陡度。坡度值越小，地势越平坦；坡度值越大，地势越陡峭。

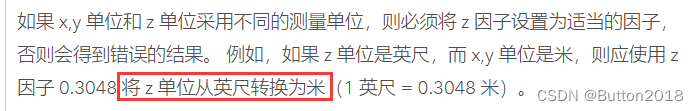

其中，在坡度的计算中有一个比较重要的量——Z值因子。那么这个值该怎么填写呢，主要取决于DEM数据中平面尺度和高程的单位（前者一般是米或者度，后者一般是米）。

Z值因子的设置，主要是为了让高程单位统一到平面尺度单位中去。即：

那么如果你的平面单位是度，高程单位是米。那么因为，1米 = ?度，所以Z值因子就填?。
很抱歉，上网搜索了一下，由于种种原因我也不知‘?’该是多少。
但是，一般下载的DEM其高程都是以度为单位(从图层属性中可以看出)，所以咱可以使用投影工具，将xy由度转换为米（数据管理工具——投影与变换——栅格——投影栅格）。之后，Z值因子就填写1.

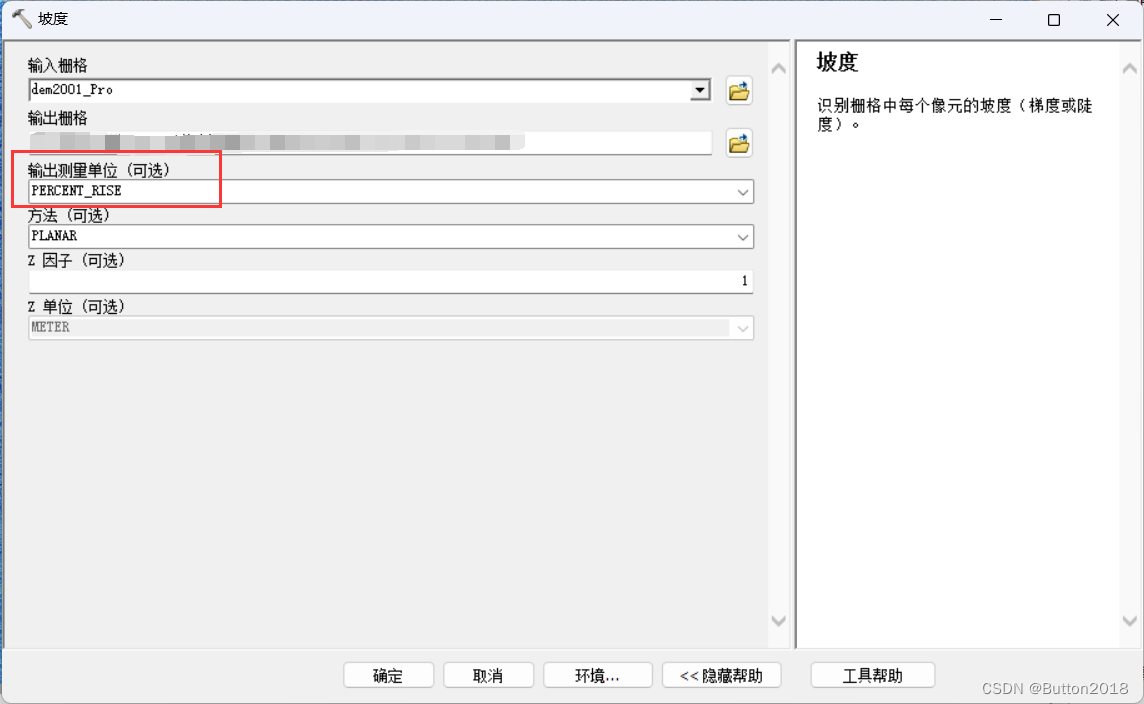

且为了进行后续SPI、CTI计算，在进行坡度计算时，输入测量单位选填 PERCENT_RISE。

3.次要属性（SPI、CTI）的计算

3.1 指数说明

SPI——Stream Power Index（水流动力指数），Compound Topographic Index，复合地形指数。手册中说：
在这里插入图片描述

上面的意思大概就是：

SPI是流量与坡度乘积取对数，CTI是流量与坡度的商取对数；
SPI值高的区域代表着该区域水流集中，具有较大的侵蚀潜力；
CTI可以显示景观上的池塘和储水区域（值高的区域），对于确定潜在的湿地位置很有用。

虽然说，SPI在公式上就只是个乘积取对数的过程，但是在实际操作中是比较有争议的。争议性体现在哪呢，欸：

这是我在网上看到的：

首先，这位先生说：
我在使用ArcGIS 计算SPI的时候，看了很多视频和文档，但是这些资料里用到的计算公式都不一样，到底哪个才是正确的呢？
然后，下面的评论噼里啪啦给出了不同的见解。其中，有个好心人呢就说，第三个栅格计算公式是应用最广泛的，但在输入的坡度必须为百分比坡度（在进行坡度计算时，输入测量单位选填 PERCENT_RISE），并给出了上文提到的文档。

3.2 SPI 计算

按照手册所说，使用栅格计算器输入以下公式，便可获得SPI值：

Ln(("相应的流量图层" + 0.001) * (("相应的坡度图层" / 100) + 0.001))

3.3 CTI 计算

Ln(("相应的流量图层" + 0.001) / (("相应的坡度图层" / 100) + 0.001))
