一文读懂什么是buck电路以及buck电路的工作原理

Buck电路是一种降压型开关电源（也叫降压变换器），它能够将较高的输入电压转换为较低的输出电压。工作原理基于开关元件（通常是MOSFET）在高频率下打开和关闭，通过一个电感和输出电容来平滑电压。

基本的Buck电路包括以下组件：

1. 开关元件（通常是MOSFET或晶体管）：通过高频率的开关控制，调节电流流动。
2. 电感：存储能量并过滤电流波动，提供稳定的输出电压。
3. 二极管：防止电流反向流动，确保电流单向流动。
4. 输出电容：平滑电压波动，提供稳定的直流电压。

Buck电路的效率很高，因为它通过控制开关的占空比来调节输出电压，而不像线性稳压器那样通过热量消耗多余的能量。

简单来说，Buck电路适合用于需要降低电压的应用，比如将12V电池电压转换为5V，供给低功耗的设备使用。

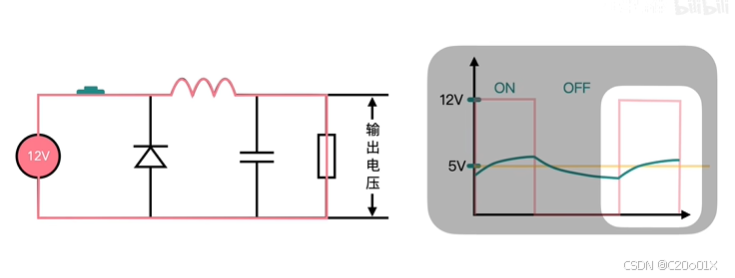

假设你有一个12V的电源和一个开关，这个开关每秒钟有一半时间是打开的，另一半时间是关闭的（也就是说，占空比是50%）。输出为什么是6v？

1. 开关导通时：

• 当开关闭合时，12V电源会直接通过电感和负载送给你，这就相当于你直接拿到了12V电压。电感在这一过程中储存能量。

2. 开关断开时：

• 当开关断开时，电感不能突然让电流变为零。电感的特性是它不希望电流立刻变化，所以它会利用存储的能量继续供应电流（通过二极管或其他路径）。虽然开关已经断开，电感仍然会试图维持电流，给负载提供电力。

3. 平滑过程：

• 由于开关每次都只是断开和闭合一段时间，因此输出电压实际上是跳跃的——它会在12V和接近0V之间波动。但电感和输出电容起到平滑的作用。电感的作用是缓解电压变化，而电容则帮助平滑波动，使电压趋于稳定。

为什么最终输出是6V？

当开关以50%的占空比工作时，电源电压的“平均值”变成了输入电压的一半。我们可以通过以下类比来理解：

• 假设开关每秒钟开启0.5秒，关闭0.5秒（占空比50%）。这时，电压波动的“平均”值是这样的：
  • 开关闭合的0.5秒，电流和电压都是12V。
  • 开关断开的0.5秒，电压接近0V（因为电感放出的能量逐渐减少，电流逐渐下降）。

所以，开关导通和断开时间的平均效应会使得负载感受到一个“中间值”，大约是6V。也可以理解为，电压的“时间平均值”是12V的一半。

数学上的解释：

在一个周期内，开关工作的一部分时间是12V，另一部分时间是0V。假设周期是1秒钟，开关导通0.5秒，断开0.5秒。那么：

• 在0.5秒内，电压是12V
• 在另外的0.5秒内，电压接近0V

因此，整个1秒钟内，电压的平均值就是：

更形象的类比：

可以想象你用一个水泵来模拟这个开关。假设你让水泵开着和关着交替工作，并且每次开和关的时间都一样长。水流的平均量会是“开着”和“关着”时水流量的平均值。如果水泵开着时水流量是最大值，关着时水流量是0，那么平均水流量就是最大值的一半。

总结：

开关以50%的占空比工作时，电压会在12V和0V之间交替波动，电感和电容通过平滑作用使得输出电压变为12V的一半，最终输出为6V。
