UVC协议

IAD

全称Interface Association Descriptor

This is used to describe that two or more interfaces are associated to the same function. An ‘association’ includes two or more interfaces and all of their alternate setting interfaces.

IAD用来描述由两个或者多个接口联合组成的一个功能。
每个视频功能，由一个视频控制接口（VideoControl interface）和多个视频流接口（VideoStreaming interfaces）组成。
- IAD用来描述由视频控制接口和视频流接口组成的集合。
如果这个设备使用了IAD那么它的设备描述符中的bDeviceClass, bDeviceSubClass, bDeviceProtocol字段应该分别被设置为 0xEF, 0x02 and 0x01。

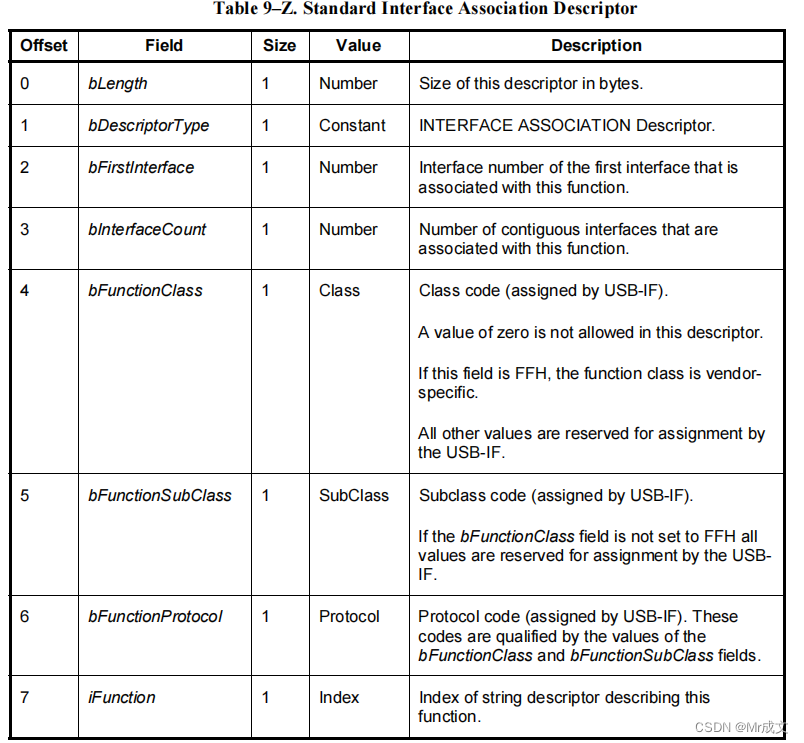

IAD组成：

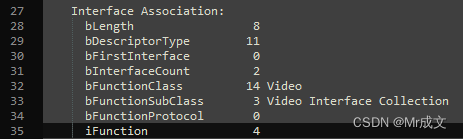

- 示例如下：
  - 首先是描述符长度，包含bLength字段，总长为8。

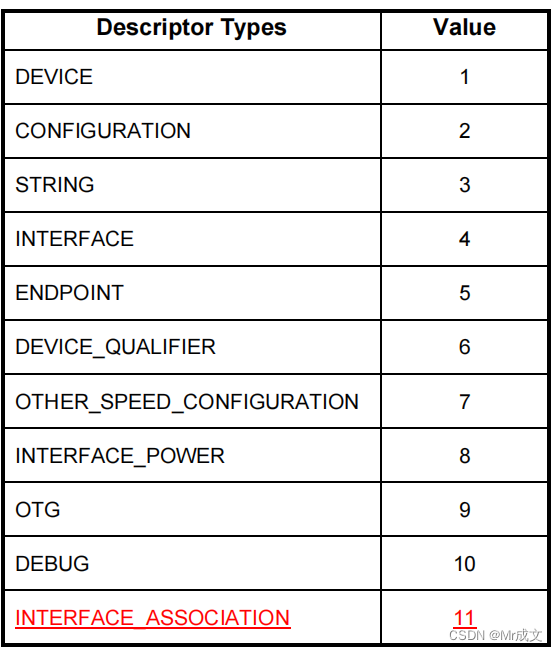

  - 描述符类型bDescriptorType，可以参考下表：
    - 11 代表接口关联描述符
  - bFirstInterface指的是这个接口关联描述符，所包含的接口的起始接口号。接口关联描述符表示的是一个功能，比如说视频是一个功能，音频是一个功能。而视频这个功能有可能包含多个接口（interface）。IAD规定了，同一个IAD中包含的接口号（bInterfaceNumber）必须是连续的。这样就可以通过起始接口号，以及接口数量来确定该IAD中所包含的所有接口。
  - bInterfaceCount如上所属，表示该IAD包含的接口数量。
  The preferred implementation, for existing device classes, is to use the interface class, subclass and protocol field values from the first interface in the list of associated interfaces.
  - bFunctionClass,bFunctionSubClass, bFunctionProtocol建议使用IAD所包含的第一个接口对应的值。
  - iFunction该IAD对应的字符串描述符的索引。

描述符

设备描述符

分两种情况，一种对外只暴露一个视频控制接口，另一种暴露视频接口集合（IAD）。我们主要讨论第二种，暴露IAD的。

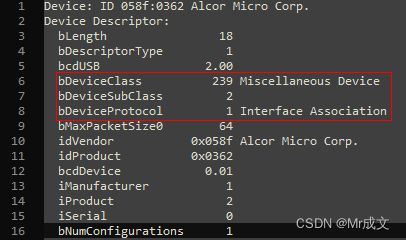

暴露IAD的设备表明，class信息在interface级别才能找到。所以其 bDeviceClass, bDeviceSubClass, bDeviceProtocol字段应该分别被设置为 0xEF, 0x02 and 0x01。关于这些字段的详细解释可以在USB Interface Association Descriptor
Device Class Code and Use Model中找到。示例如下：

配置描述符

UVC的配置描述符和标准USB设备的配置描述符是一致的。

接口关联描述符（IAD, Interface Association Descriptor）

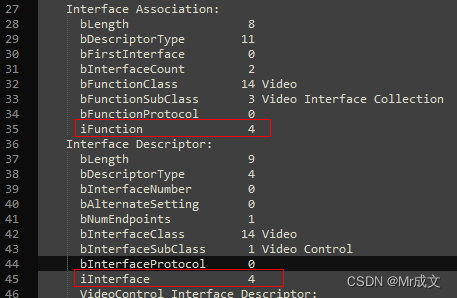

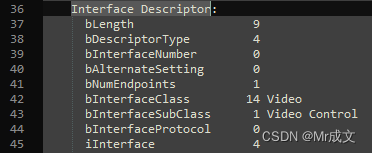

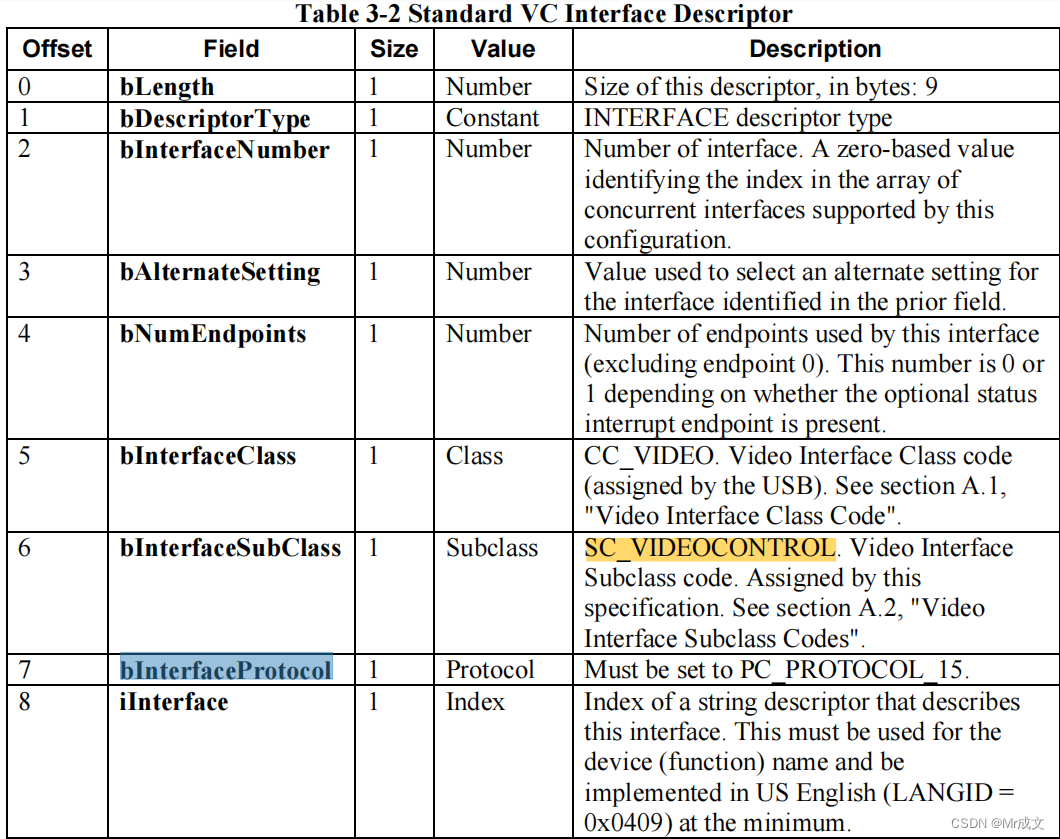

If the VideoControl interface is part of a Video Interface Collection, the iFunction field in the
IAD and the iInterface field in the Standard VC interface descriptor for this Video Interface
Collection must be equal.
