Buck电路在Saber和Matlab开闭环仿真电路实验

Buck电路作为直流开关电源中应用广泛的拓扑结构，属于非隔离的直流变换器。本文将介绍作者利用Saber和Matlab仿真软件对Buck电路开闭环进行仿真。

Buck电路的基本工作原理：

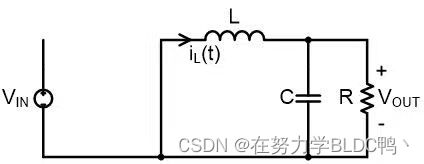

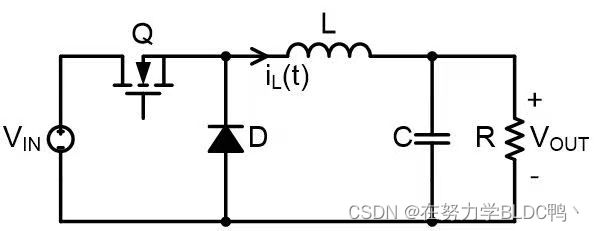

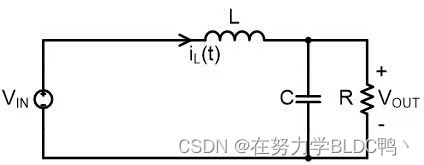

（1）当开关管Q导通时,二极管D处于截止状态，输入端通过电感L和输出端电容C以及电阻R组成回路。此时输入端给电感L以及电容C充电，给负载电阻R提供能量。等效电路如图2所示。
（2）当开关管Q关断时,输入端与输出端的供电回路被切断。电感L由于之前的储能，现在变为电源提供能量，此时二极管D处于导通状态，与电容C和电阻R共同组成续流回路。等效电路如图3所示。

对于Buck电路的输入输出关系，以及电感等一系列参数推导，推荐看以下链接内容，写的真的太棒了。
https://mp.weixin.qq.com/s/47upz6W4wDJzvIMZDPN3XQ
（如有冒犯，请联系作者删除。）

好，现在步入正题
首先带来的是Saber仿真软件Buck电路的开闭环仿真。

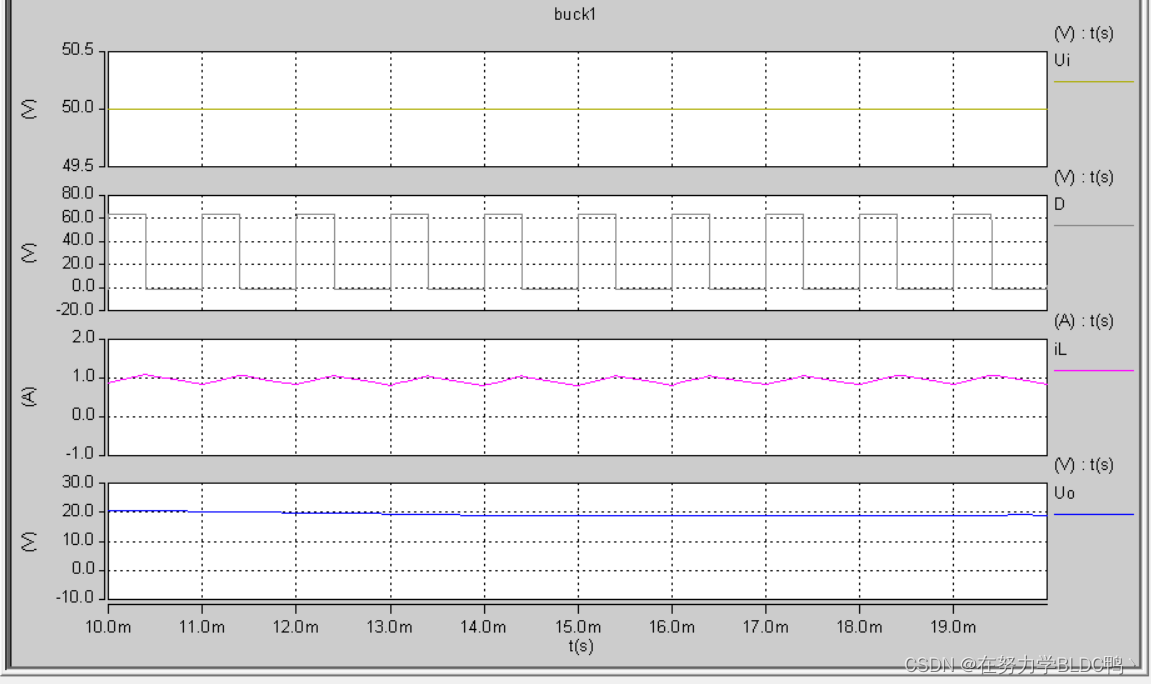

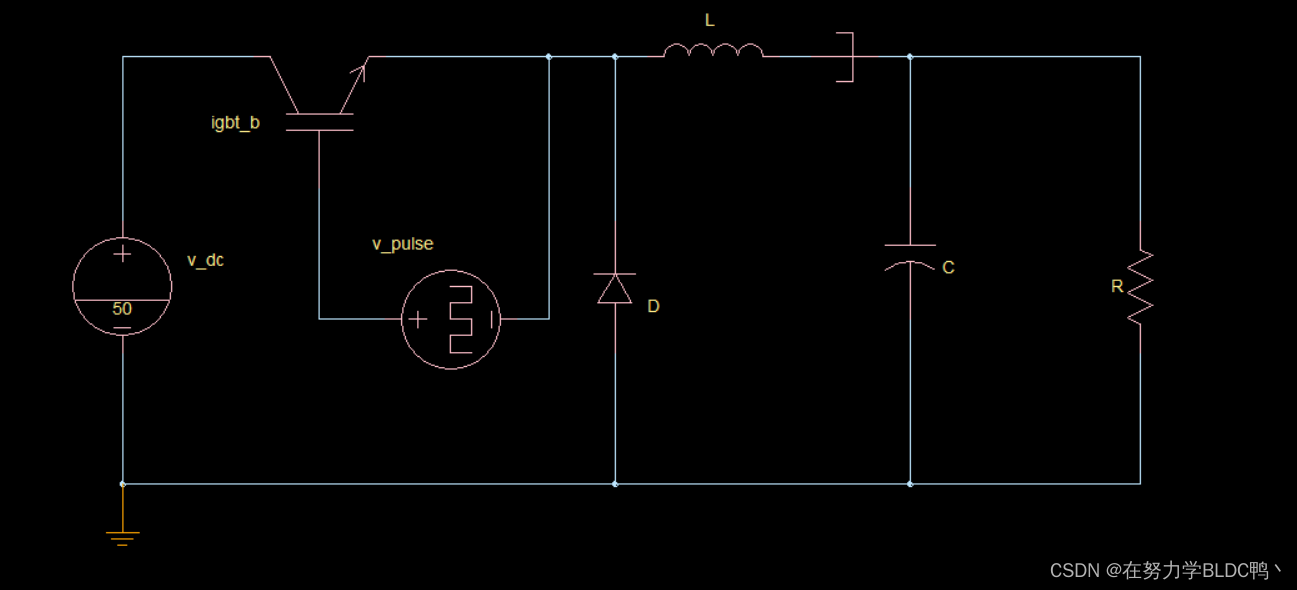

图中DC输入电压为50V，脉动源占空比为0.4，根据Buck电路输入输出关系（Uo=D*Ui），可以得出以下波形。

由上述波形可知，当理论输入50V，占空比为0.4的情况下，输出电压的理论值应该为20V，但是由于开关管以及电路其他一下损耗，开环情况下没有达到20V，故考虑其闭环控制策略。

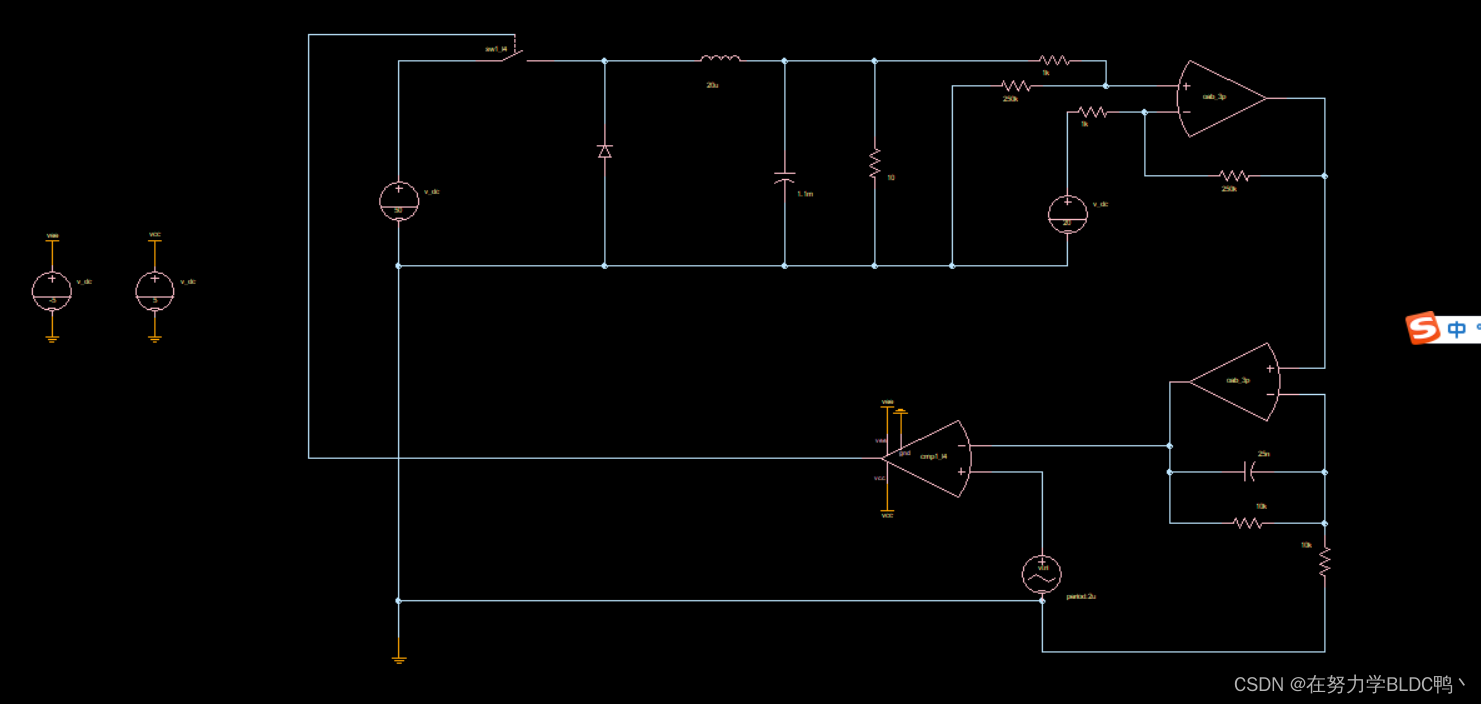

在介绍仿真Saber对Buck电路仿真前，先简单介绍以下电压型闭环控制Buck变换器，电压型控制方法是利用输出电压采样作为控制环的输入信号，将该信号与基准电压Uref进行比较，并通过运放电路得到误差信号Ue，将误差信号Ue与锯齿波进行比较生成一脉宽与Ue大小成正比的方波信号。将其送给开关管，控制开关管的开通关断。

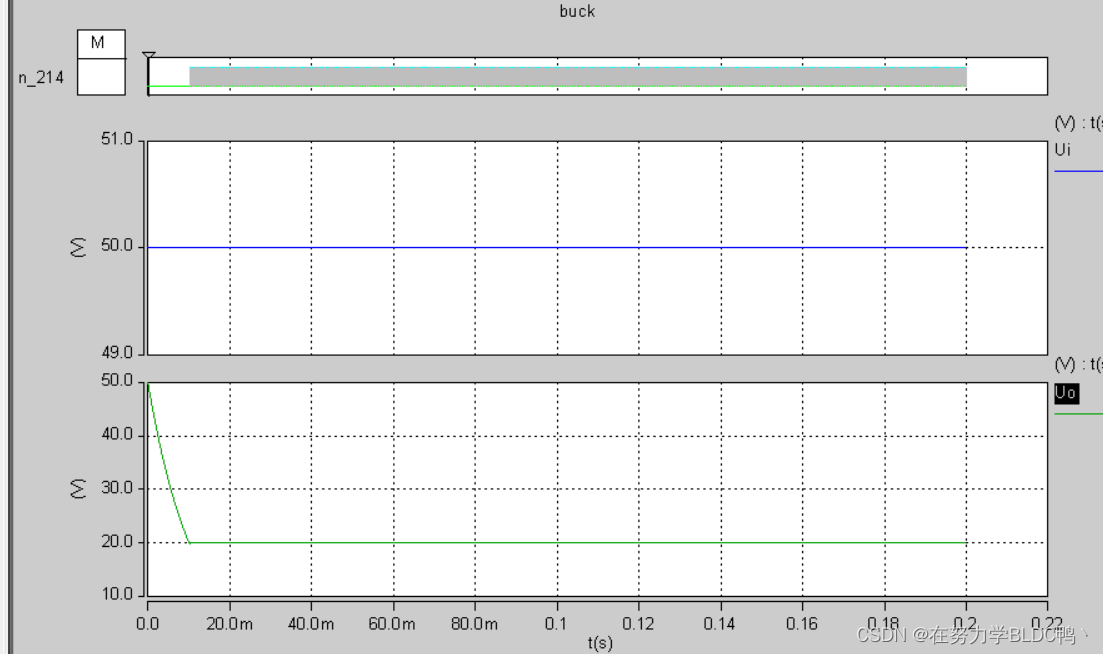

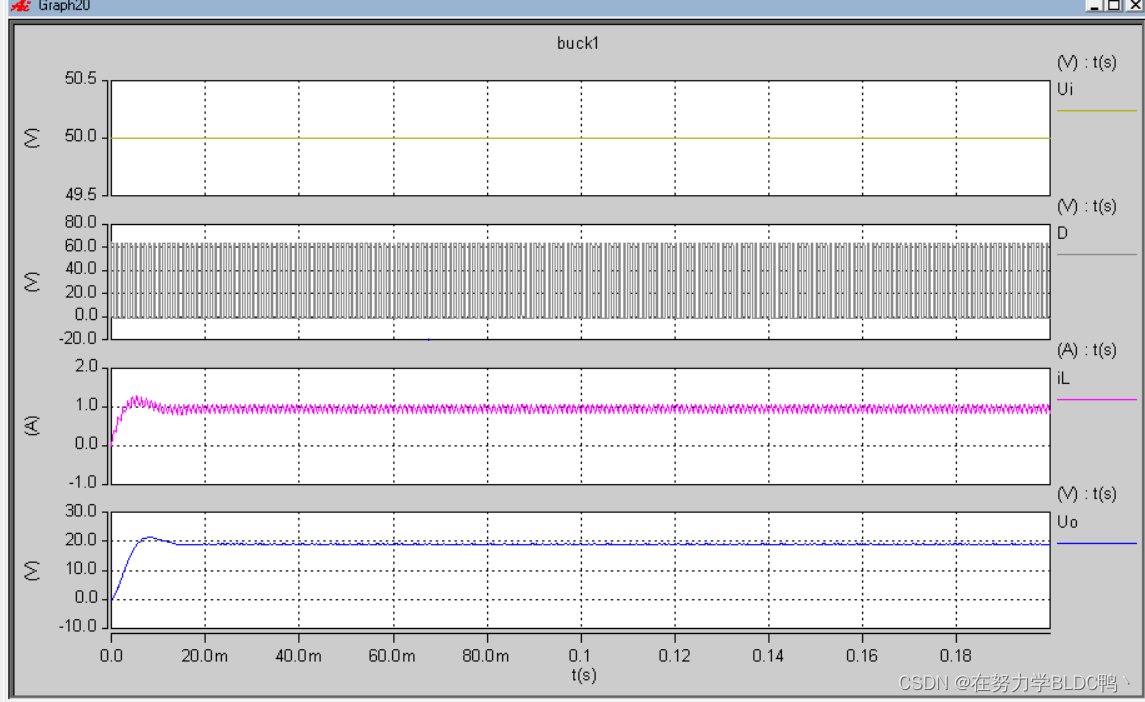

由上述可以，经过闭环控制后Buck电路的仿真输出20V电压。

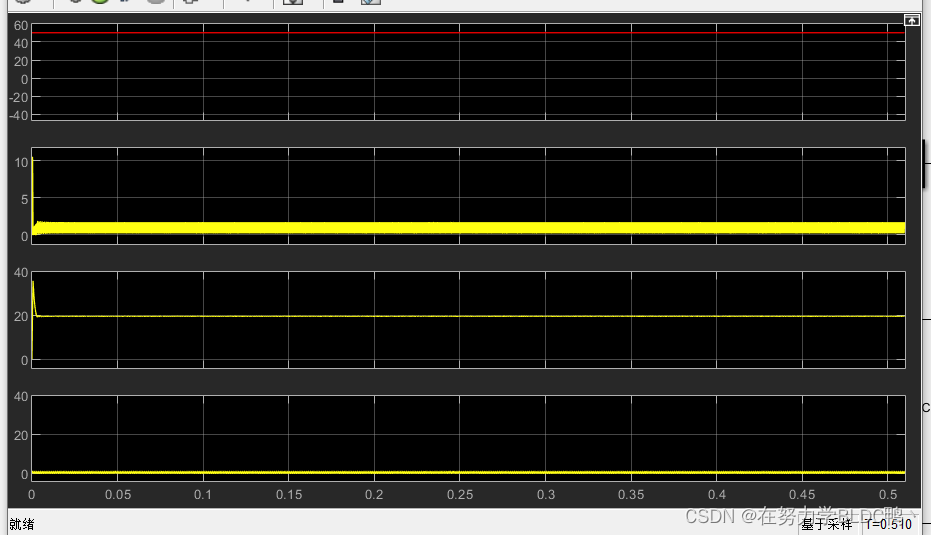

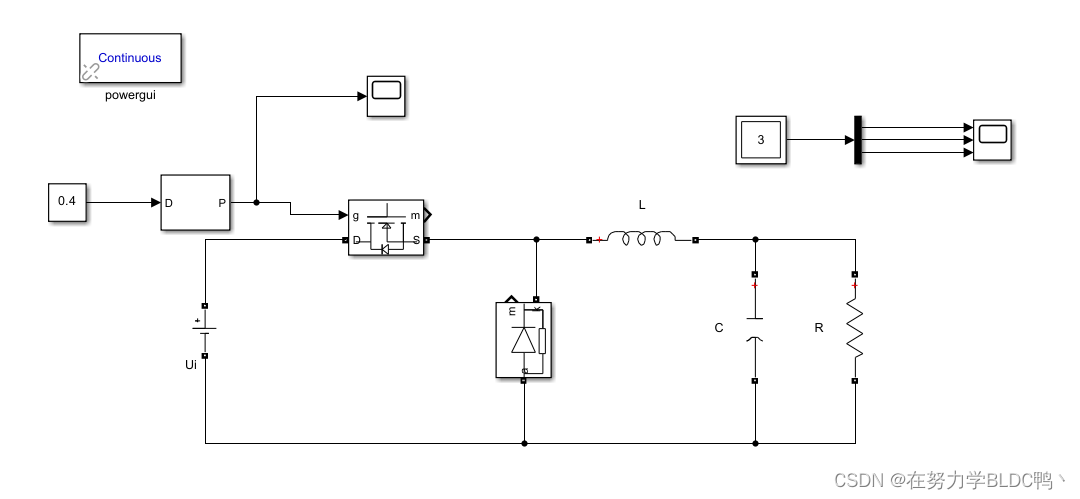

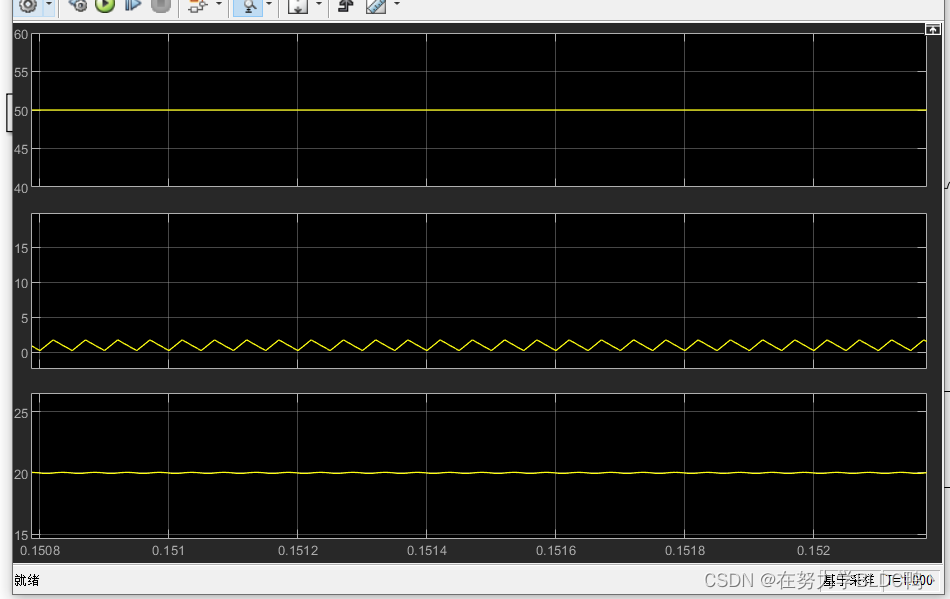

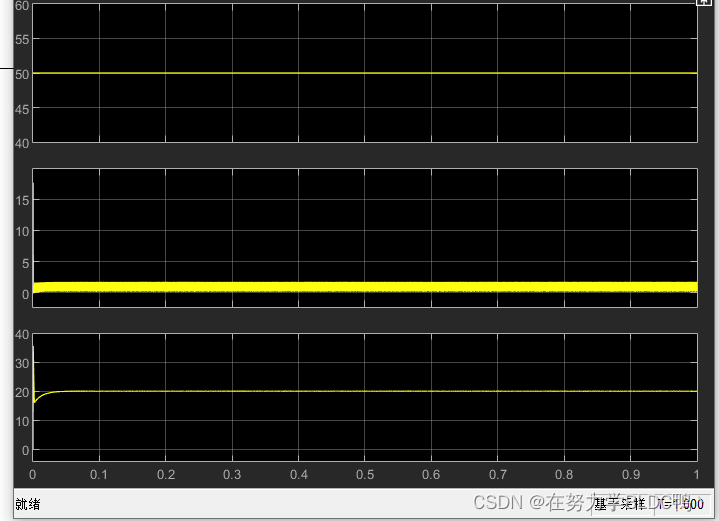

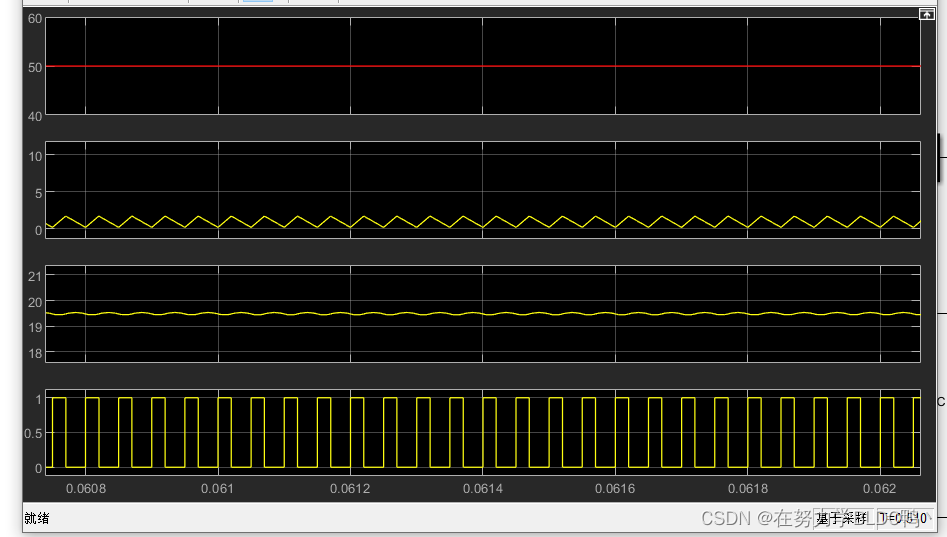

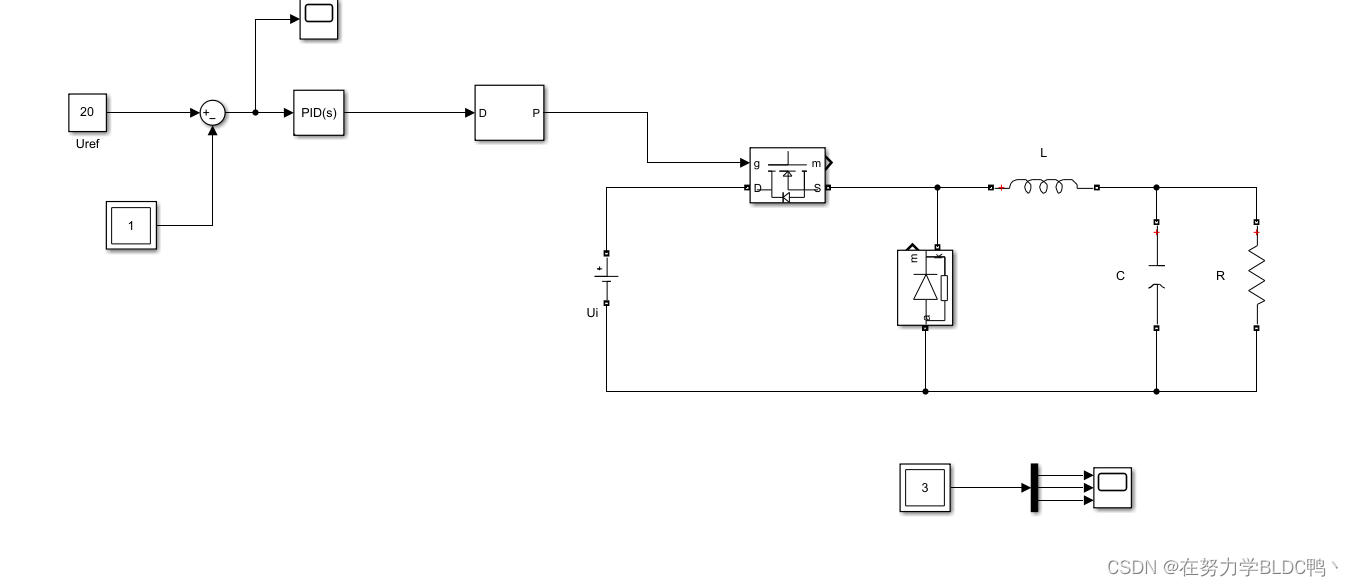

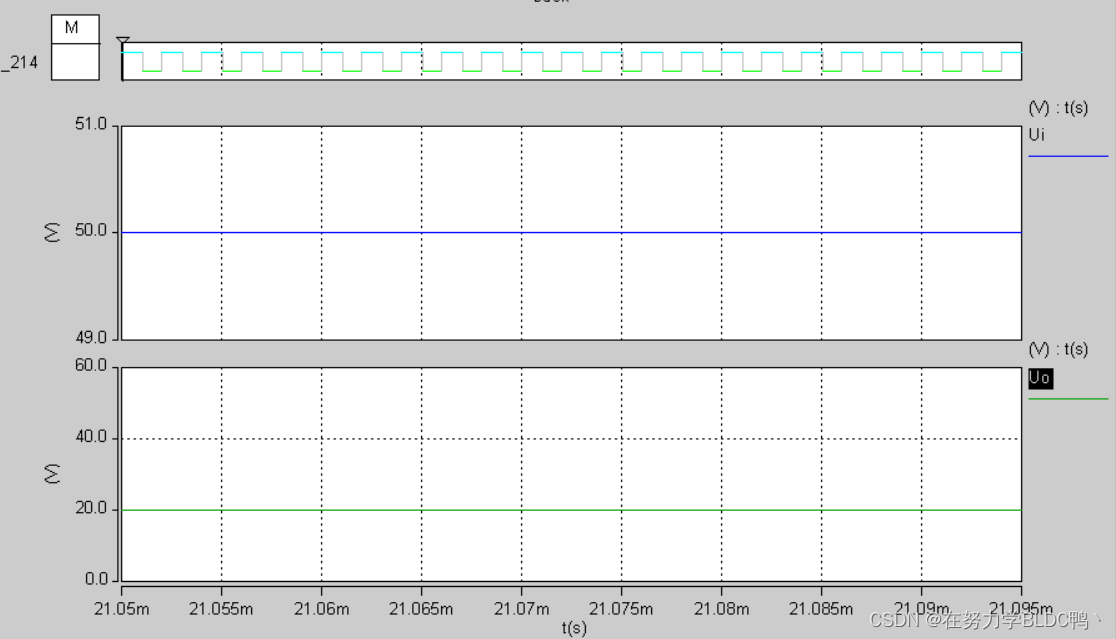

下面是Matlab对于buck电路的开闭环仿真拓扑及实验波形。

关于上述所有软件的仿真，都放在了个人主页，希望一起探讨学习。
