前言

本设备固件分享链接：
通过百度网盘分享的文件：同华_美hame mpr-a2硬件
链接：https://pan.baidu.com/s/1_-EWytQoSz5Pjw7GiiS1pQ?pwd=lrvy
提取码：lrvy

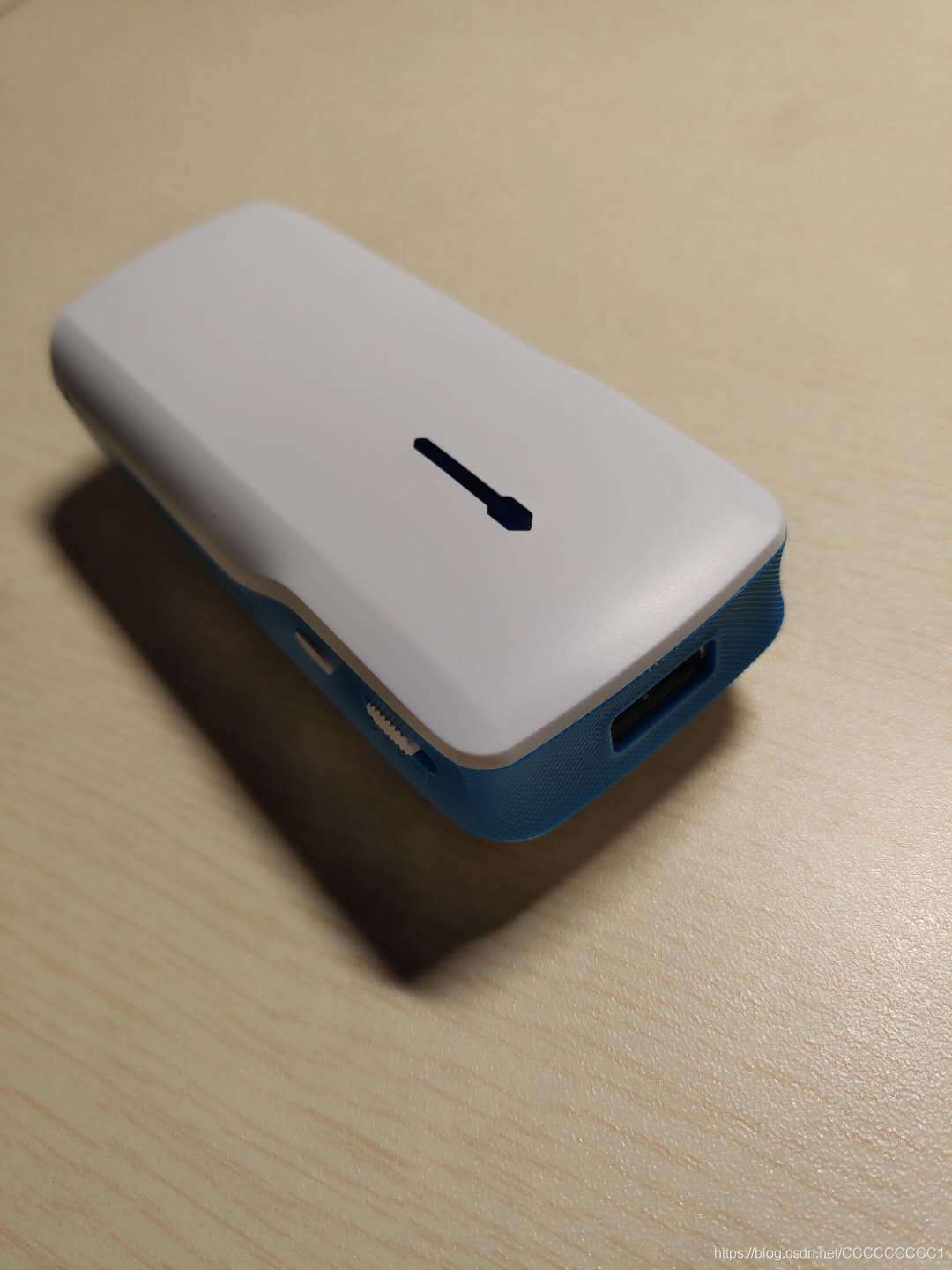

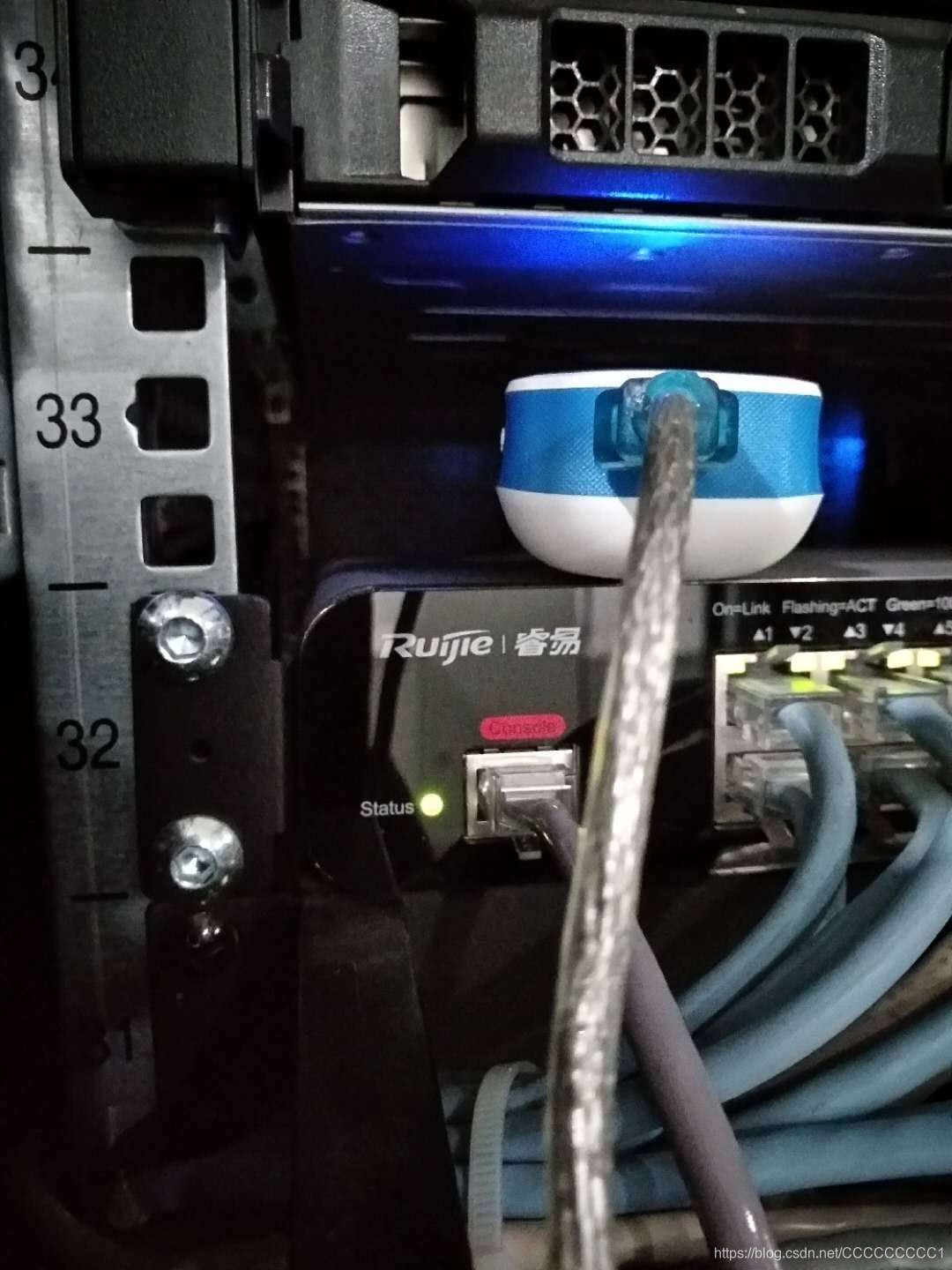

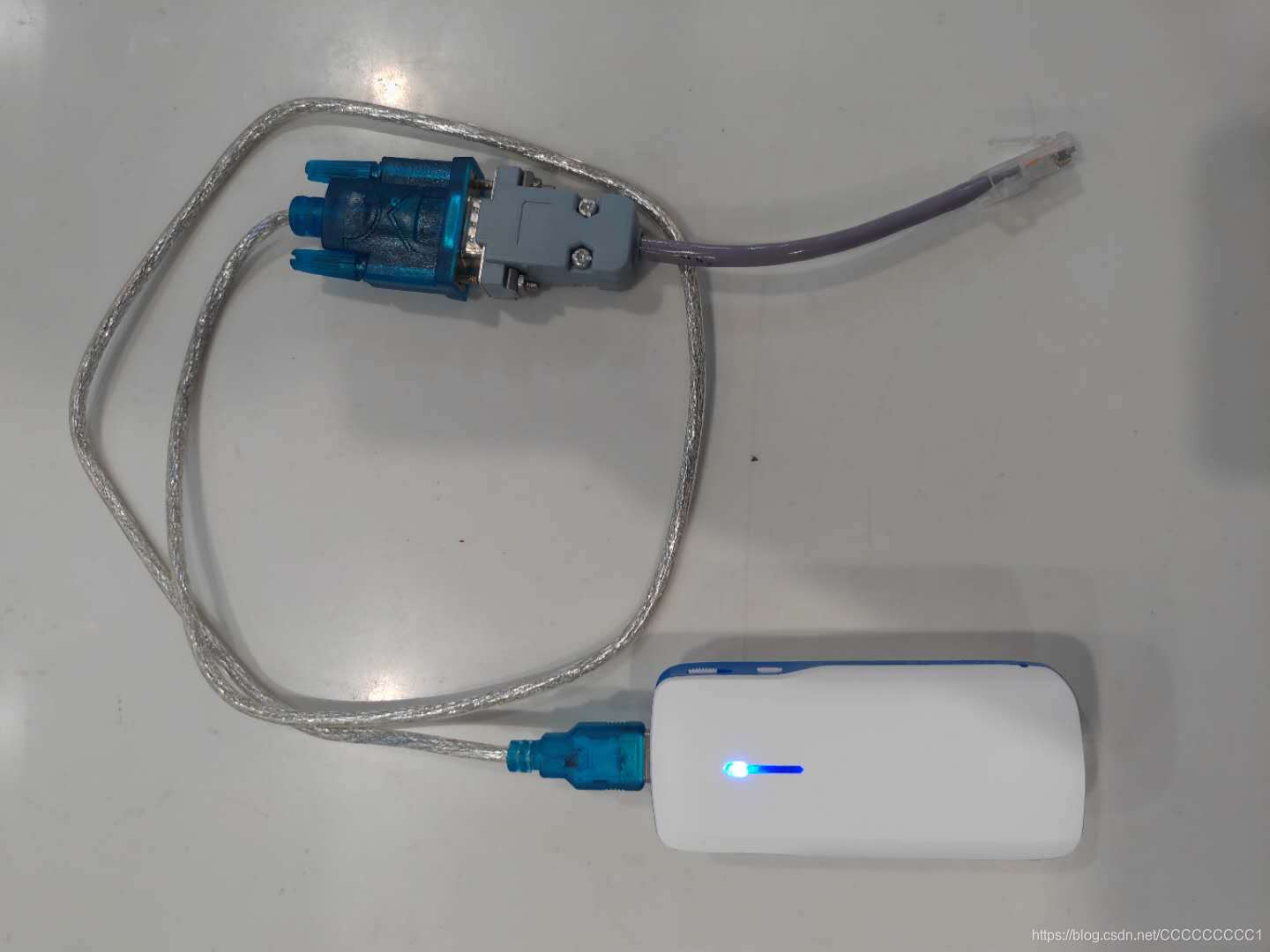

背景是我从网上淘到hame mpr-A2一样的设备，发现其中使用了breed web控制台，可以刷机，该设备拥有一个rj45网口，一个usb接口以及有wifi功能，而且该设备有openwrt现成的工程文件，我的目标是在原有固件当中加入usb-serial驱动及minicom，这样，配合我手机上的ssh终端，可以实现通过无线连接交换机及路由器等设备的console进行调试，首先openwrt编译环境搭建略过

在这里插入图片描述

下载源码

由于lede与openwrt合并，目前可由github下载源码

git clone git://github.com/openwrt/openwrt.git

配置menuconfig,编辑固件

下载后进入openwrt文件夹大体如下

bin          feeds.conf.default      Makefile     tmp
BSDmakefile  include                 package      toolchain
build_dir    key-build               README       tools
config       key-build.pub           rules.mk     version
Config.in    key-build.ucert         scripts      version.date
dl           key-build.ucert.revoke  staging_dir
feeds        LICENSE                 target

由于源码本身没有LUCI，故需要使用feeds添加;
第一坑：
由于源码下载链接发生改变，需要修改feeds.conf.default文件源，我的方法是将原有源注释掉，在网上复制的新源

src-git packages https://github.com/openwrt/packages.git
src-git luci https://github.com/openwrt/luci.git
src-git routing https://github.com/openwrt-routing/packages.git
src-git telephony https://github.com/openwrt/telephony.git
src-git management https://github.com/openwrt-management/packages.git

修改文件.config(隐藏文件)，在其中添加

CONFIG_FEED_luci=y

保存后退出，在openwrt文件夹下执行以下命令使用feeds更新安装

./scripts/feeds update -a
./scripts/feeds install -a

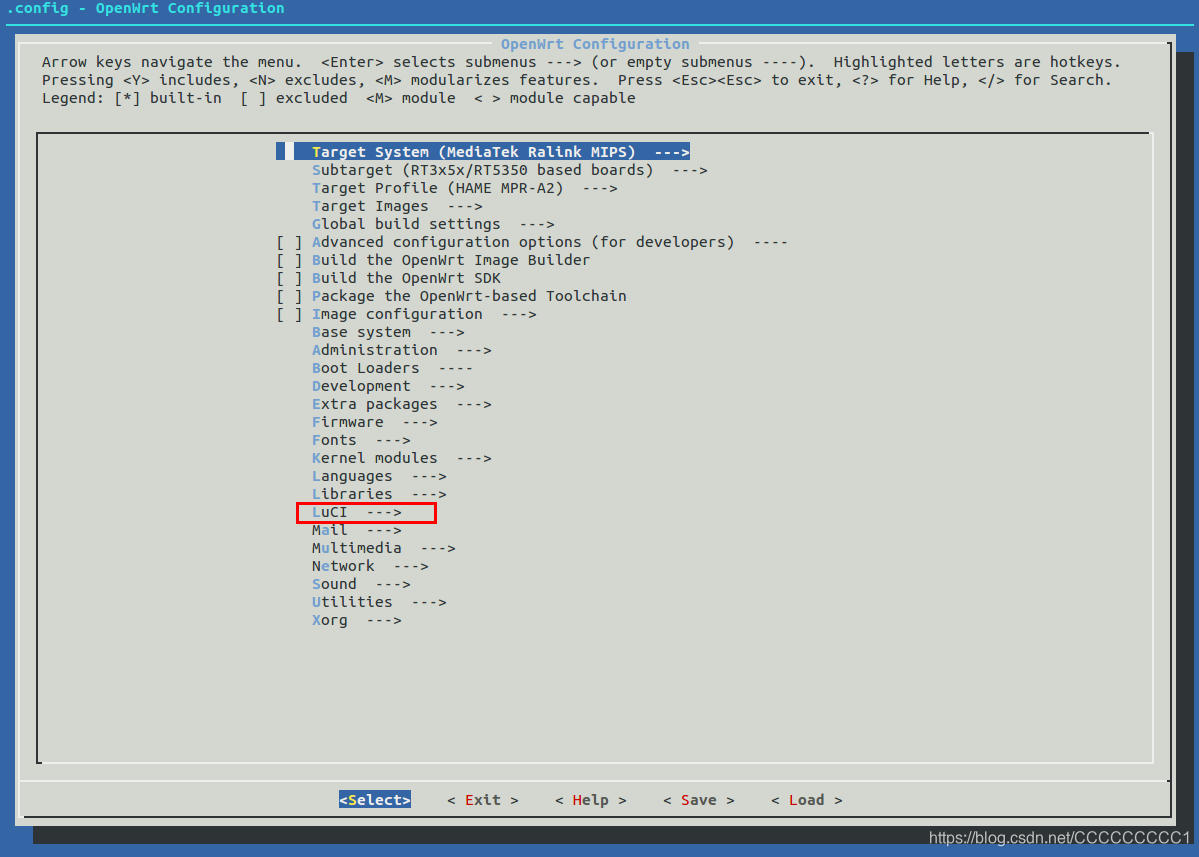

配置menuconfig，输入命令make menuconfig如下图已包含luci
在这里插入图片描述

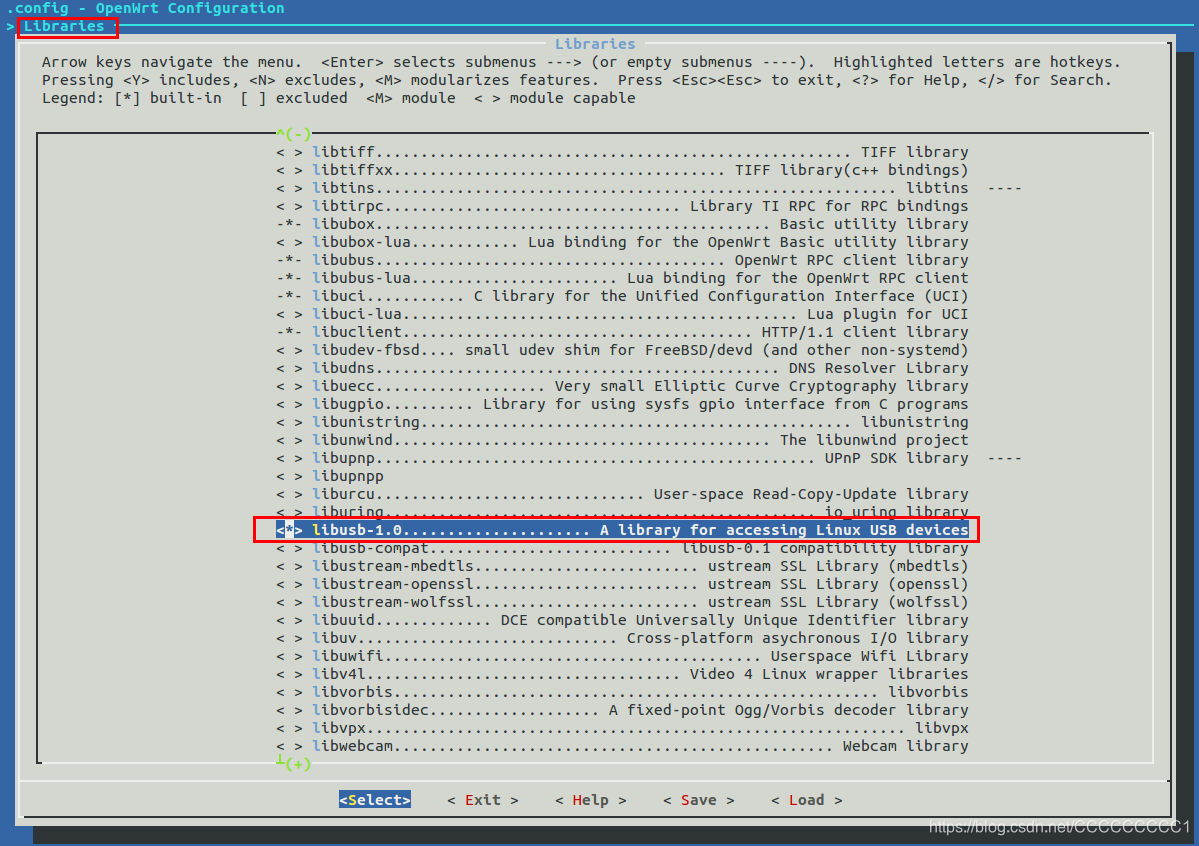

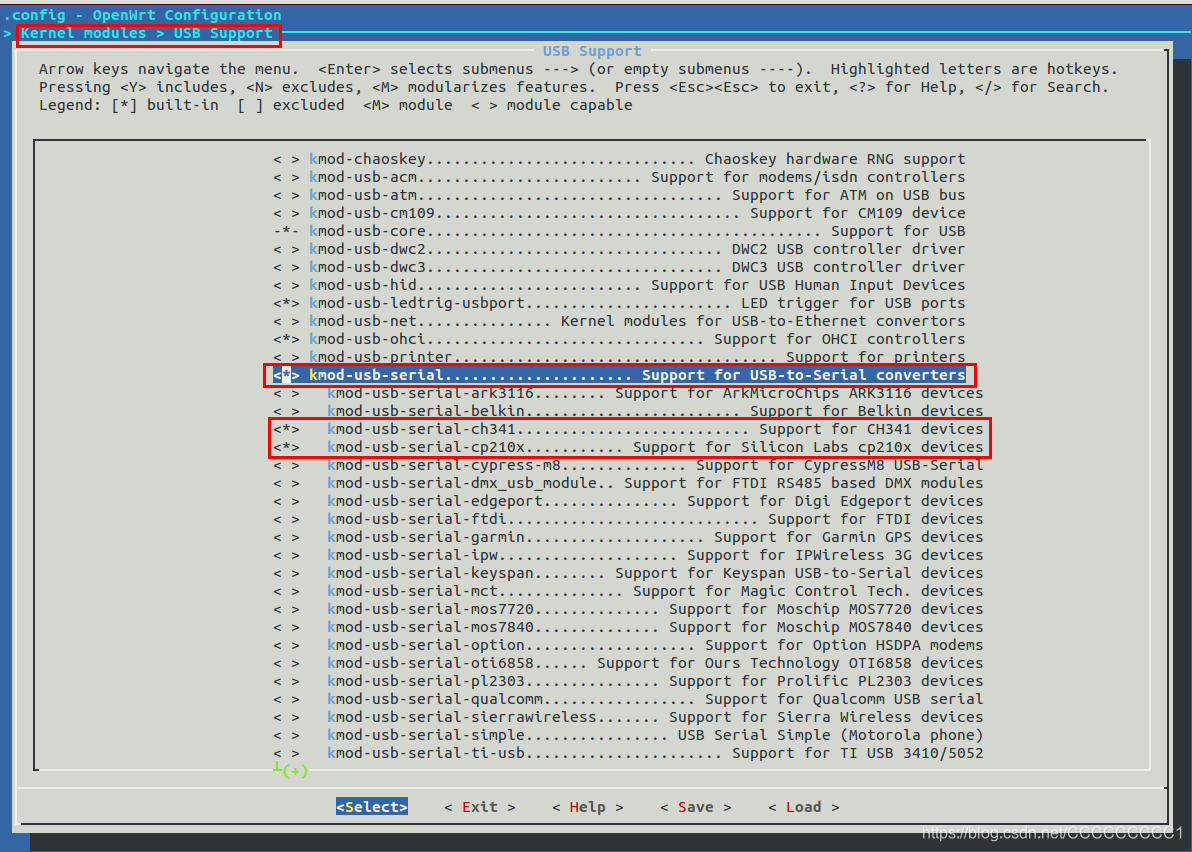

因我这刷的是华美Hame mpr-A2的设备，target system,subtarget以及target profile如上图选择，这3项选择后就可以编译出可用固件，但是(BUT)，我需要添加usb串口设备，需要增加几个选项，libusb库及常见的usb转串口芯片是ch340和cp2101,需加入驱动如下图选择：
在这里插入图片描述

在这里插入图片描述

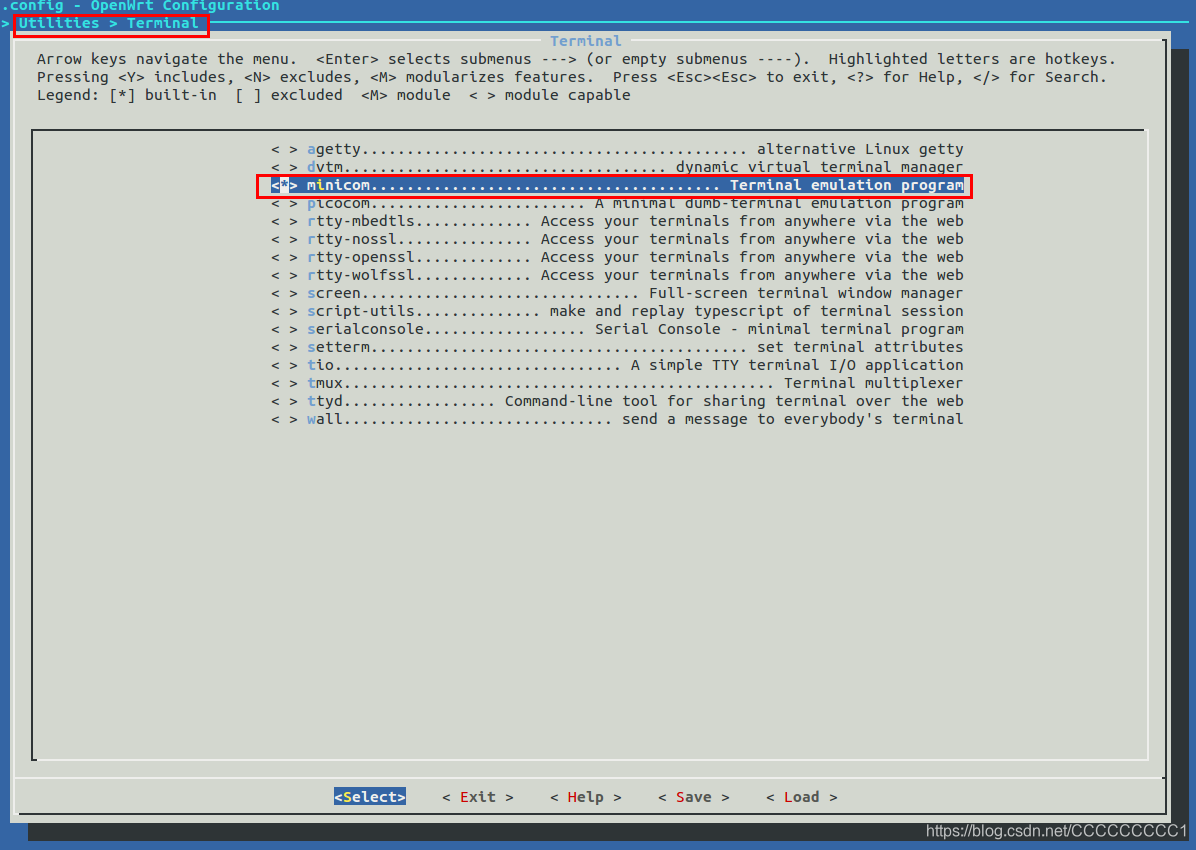

加入minicom，如下图：

如果没有minicom，则保存退出输入以下命令：

./scripts/feeds install minicom

再进入配置。
至此，我所需要的功能都添加完毕了，保存退出后输入以下命令编译

make V=99

第一次编译时间会很长，编译完成后会在openwrt目录下./bin/targets目录下生成相应文件夹，其中会有刷机用的xxx.bin文件。

刷机安装openwrt

按住设备复位件后开机，当指示灯闪烁后松开，若正常，则进入breed web控制台（没有breed web控制台的可能需要拆机线刷，该情况不在本文涉及范围）,IP 192.168.1.1。

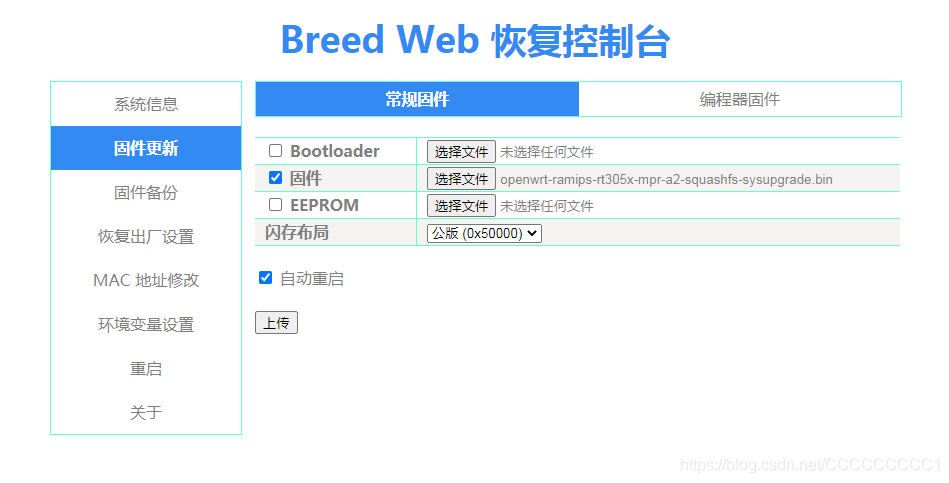

如图选择:固件更新-常规固件-固件-选择文件,选择刚刚编译好的固件
在这里插入图片描述

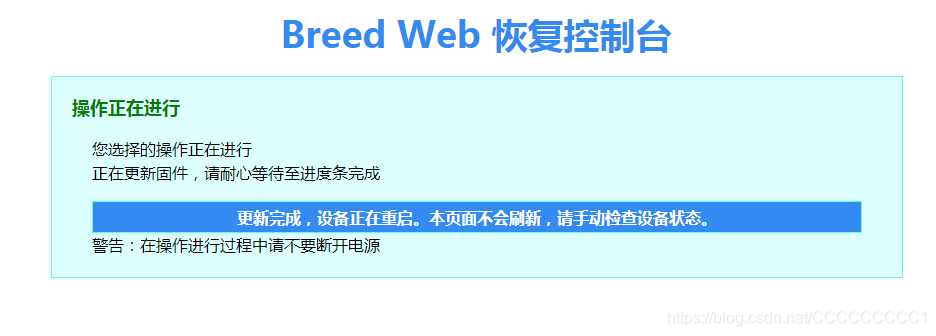

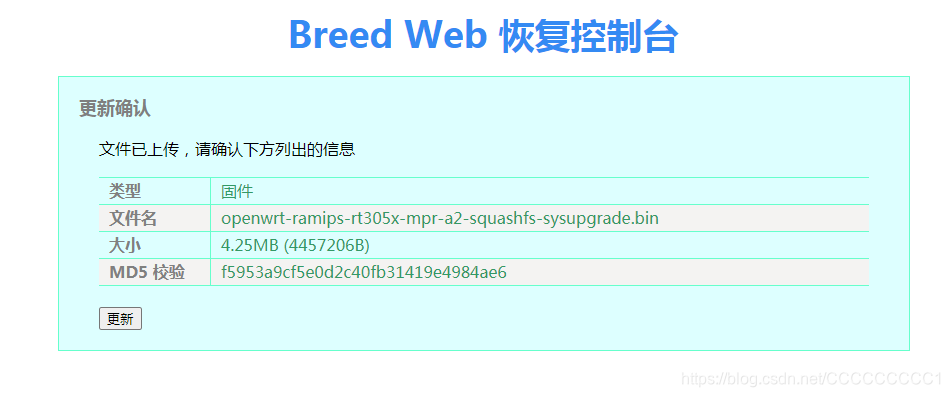

点击上传,上传完成后,点击更新,更新完成后如下图完成

配置openwrt网络设置

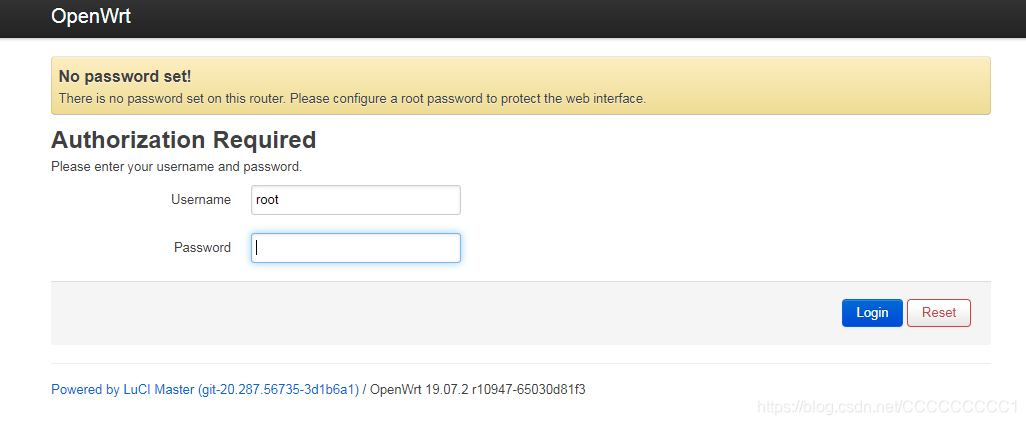

因openwrt默认将设备设置为ap模式，即将rj45有线网口与wifi桥接，且wifi功能未打开，openwrt默认ip为192.168.1.1掩码24位,将电脑ip设置为同网段ip,浏览器登陆192.168.1.1,如下图:
在这里插入图片描述
默认无密码,点击login直接登陆

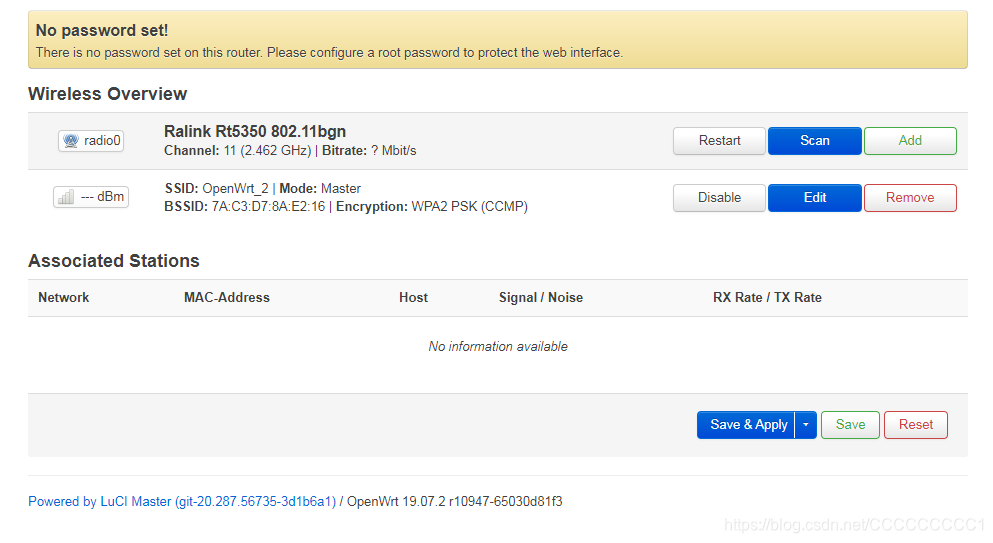

选择network-wireless选项,进入无线设置,点击第二项的edit按钮,进入无线设置,根据需要修改wifi名称即SSID,添加密码,完成后保存,回到wireless页面点击第二项的enable开启wifi,成功后如下图:
在这里插入图片描述

选择network-interfaces选项,此时只有一个桥接接口lan(此处忘记截图)

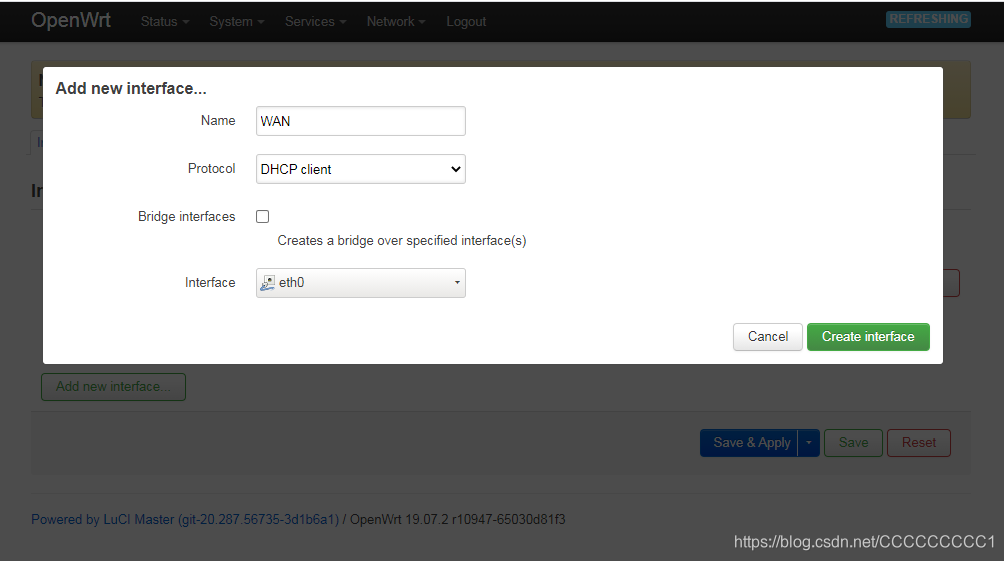

在此处点击add new interfaces,填写名称,协议选择dchp客户端,interface选择eth0,不要勾选桥接接口!点击create interface创建
在这里插入图片描述

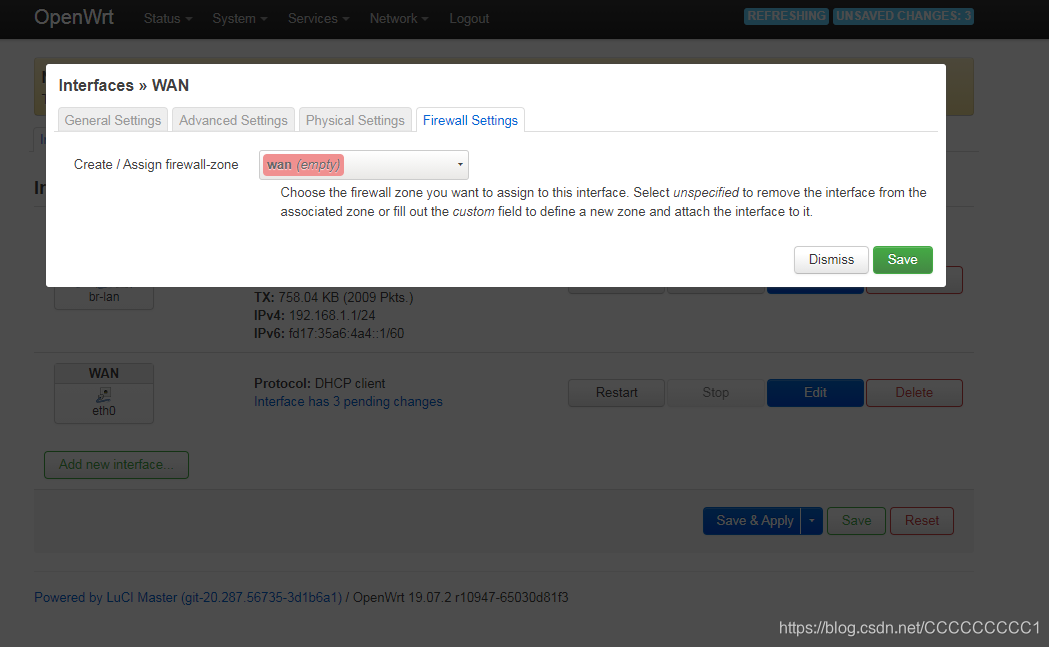

进入firewall setting选项,选择防火墙配置,openwrt默认配置好两种防火墙陪置,即wan,lan,这里选择wan,点击save保存,此时不要应用配置,保存即可

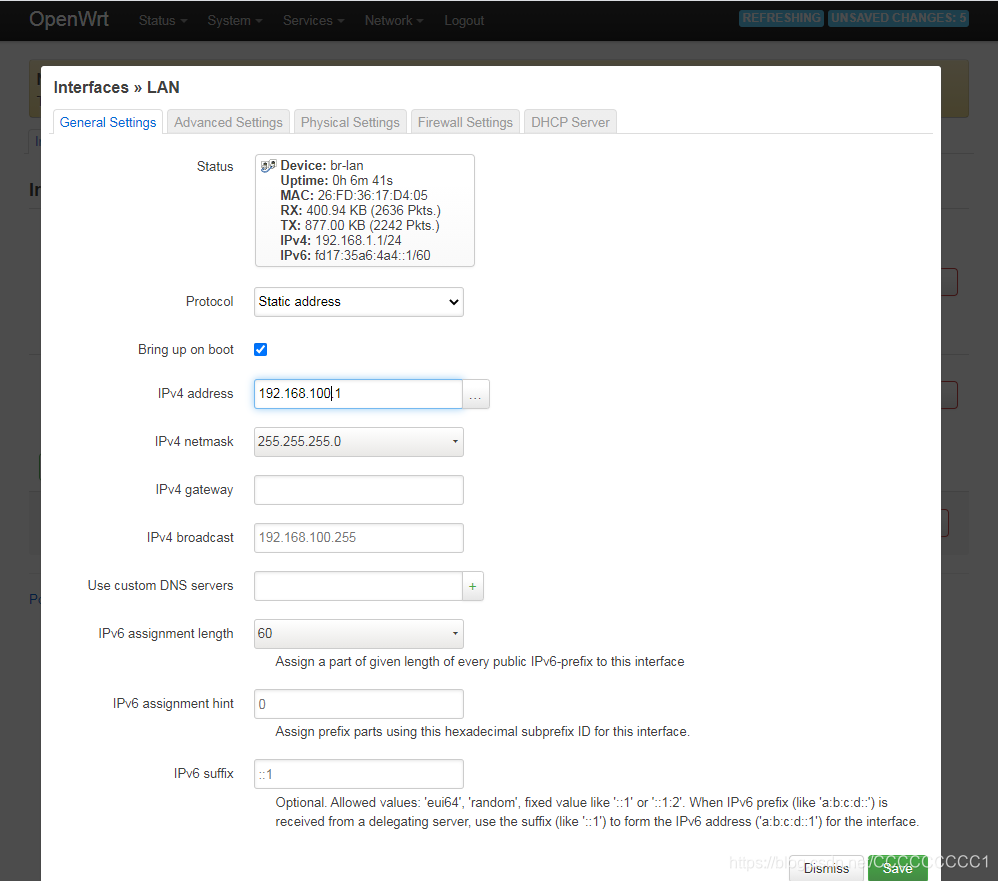

回到interfaces选项,选择lan的edit,因为默认ip192.168.1.1与我家路由网段冲突,修改为合适网段,
在这里插入图片描述

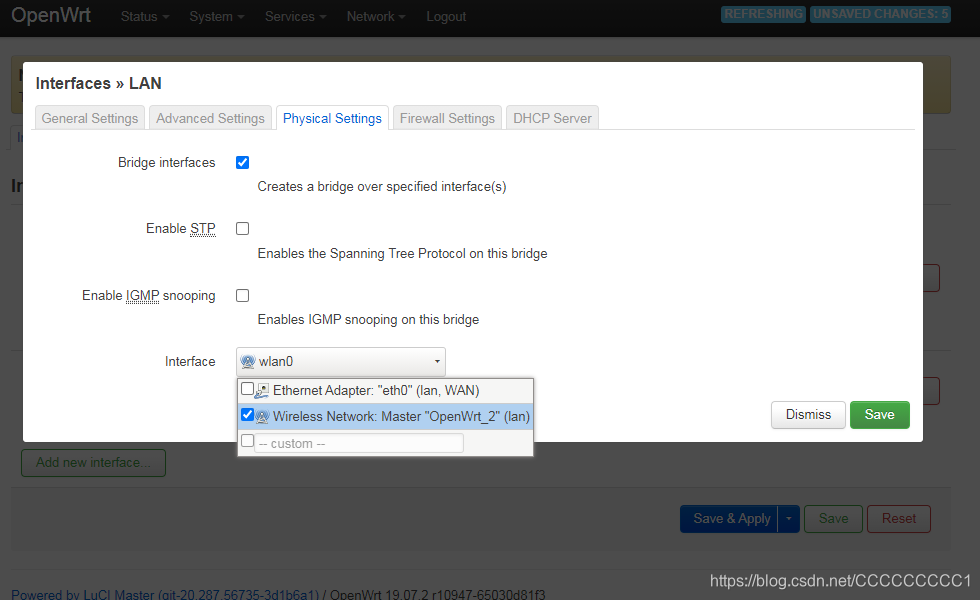

进入physical settings选项,因为该设备默认将wifi与网口桥接,将interface中eth0勾选去掉,桥接选项不用更改,如下图:
此时,保存设置后应用
注意,注意,注意,因修改设置是用网线连接rj45接口,现已将该接口设置为wan口,会导致电脑与路由器失联,luci有一个回滚机制,即在应用配置后规定时间内设备无法与luci连接,会触发回滚至之前连接时的配置,从而导致配置失败,具体情况具体分析,此处,我的方法是用wifi快速连接到路由器,并输入之前配置的192.168.100.1登陆openwrt luci界面即可.
成功后,设置密码,其网络配置就完成了.
