本文通过一个OSPF基本虚链路配置实验，详细介绍了如何在AR2和AR3之间建立虚链路，使得AR1能通过AR2和AR3与AR4的Area2区域路由互通。实验中展示了配置步骤和结果分析，加深了对OSPF网络协议的理解。

众所周知，网络的学习光是掌握理论，而不去实践就如同纸上谈兵。只有理论与实践相结合，才会有更深的理解与记忆。

今天小老虎就给大家演示OSPF中的基本虚链路配置实验配置过程。

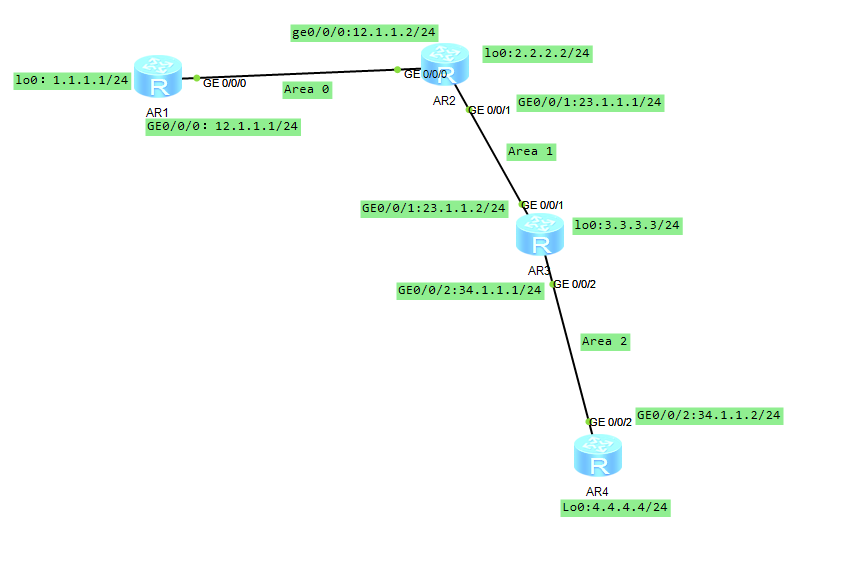

1、如图所示，AR1和AR2在Area0这个区域，但AR2又ABR，它又是和AR3在Area1区域，AR3又是和AR4在Area2区域，因为AR3也是一台ABR。具体情况如下：

2、完成基本的一些端口地址的配置和一些简单ospf的配置

AR1:

interface GigabitEthernet0/0/0

ip address 12.1.1.1 255.255.255.0

interface LoopBack0

ip address 1.1.1.1 255.255.255.0

ospf 1 router-id 1.1.1.1

area 0.0.0.0

network 1.1.1.1 0.0.0.0

network 12.1.1.1 0.0.0.0
