1. **引言**
- 电工电子技术的重要性
- 本课程的目的和结构

2. **第一课：电工电子技术概述**
- 电力系统基础
- 电子技术基础

3. **第二课：电路的基本组成**
   - 电源的作用
   - 导线的功能
   - 开关的类型和应用
   - 负载的定义和重要性

4. **第三课：电子元件详解**
   - 电阻器的特性和应用
   - 电容器的类型和特性
   - 电感器的应用和类型
   - 半导体器件的功能和材料

5. **第四课：电路定律与分析**
- 欧姆定律的应用
- 基尔霍夫定律的详解

6. **第五课：电力系统的组成与运行**
   - 发电的方式和过程
   - 输电的技术和挑战
   - 配电的策略和设备
   - 用电的领域和效率

7. **第六课：电路设计实践**
- 设计流程的步骤
- 设计中的关键考虑因素

8. **第七课：电子测量技术**
- 测量工具的介绍
- 测量方法和技巧

9. **第八课：故障诊断与维修**
- 故障诊断的步骤
- 维修策略和实践

10. **结论**
- 课程总结
- 进一步学习和讨论的邀请

请注意，这个目录是根据您提供的内容概要构建的，每个章节的标题都是对应博文中的一个重要部分。您可以根据实际内容的详细程度和结构调整每个章节的标题和内容。

引言
电工电子技术是现代科技的基石，它不仅涉及电力的产生、传输、分配和使用，还包括电子设备和系统的设计、开发和维护。本课程将带你一课一得，逐步深入电工电子技术的精髓，从基础理论到实际应用，构建扎实的知识体系。

第一课：电工电子技术概述
电工电子技术是一门综合性技术学科，它不仅包括传统的电力工程，还涵盖了现代电子技术。这门技术的研究对象是电能的产生、传输、分配和使用，以及电子设备和系统的设计、开发和维护。

电力系统基础
电力系统包括发电、输电、配电和用电四个环节。发电是通过各种能源转换为电能的过程；输电是将电能从发电站传输到负荷中心的过程；配电是将电能从高压电网分配到用户的过程；用电则是电能被转化为其他形式能量的过程。

电子技术基础
电子技术关注的是电子信号的处理和控制。它包括电子元件（如电阻、电容、电感）的使用，以及电子电路的设计和分析。

第二课：电路的基本组成
电路是由电源、导线、开关、负载等基本元素组成的闭合路径。电源提供电能，导线传输电能，开关控制电路的通断，负载消耗电能。

电源
电源可以是电池、发电机或电源适配器等。它们将其他形式的能量转换为电能，为电路提供所需的电压和电流。

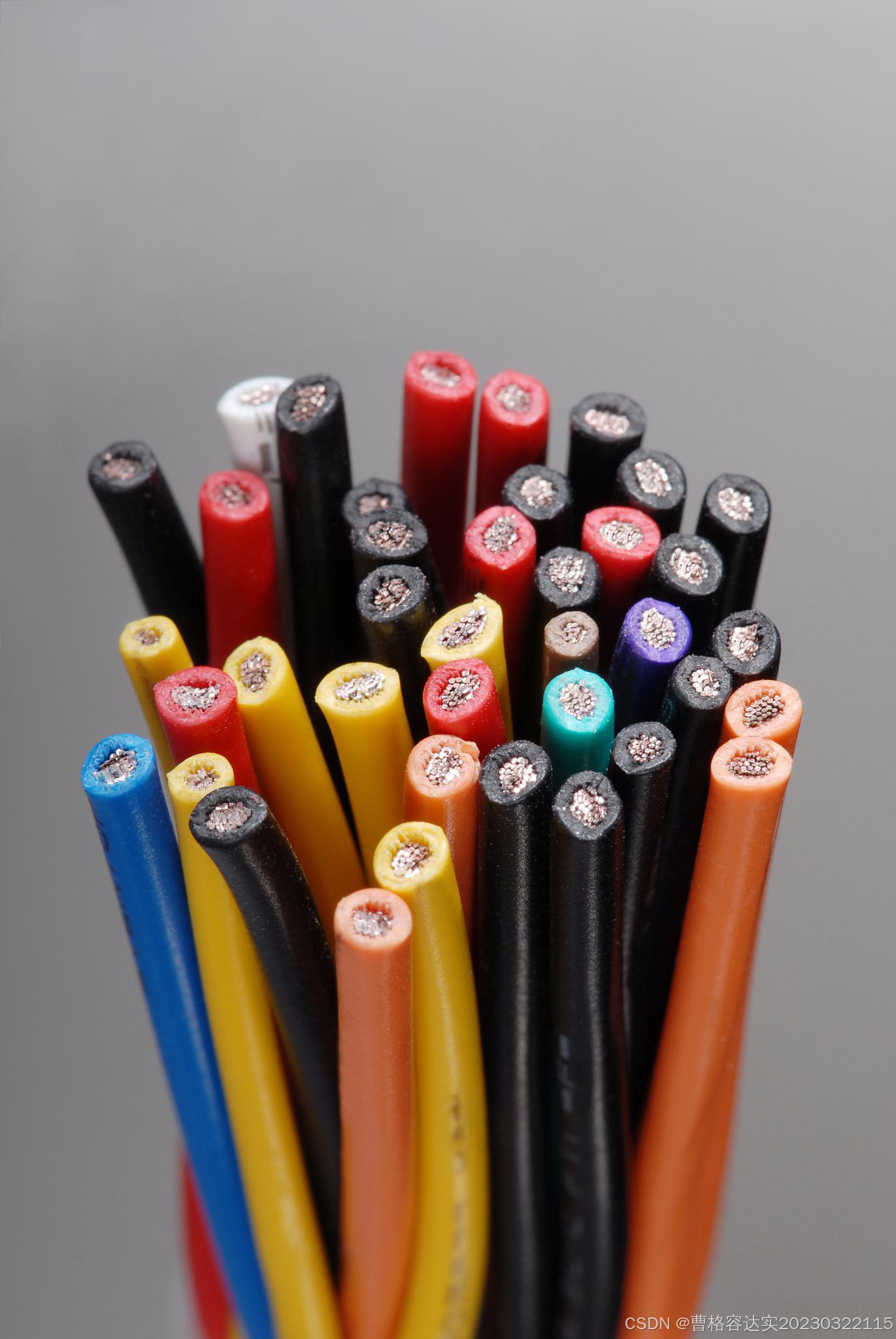

导线
导线是连接电路各个部分的物理介质，其主要作用是传输电能。导线的电阻、电容和电感特性会影响电路的性能。

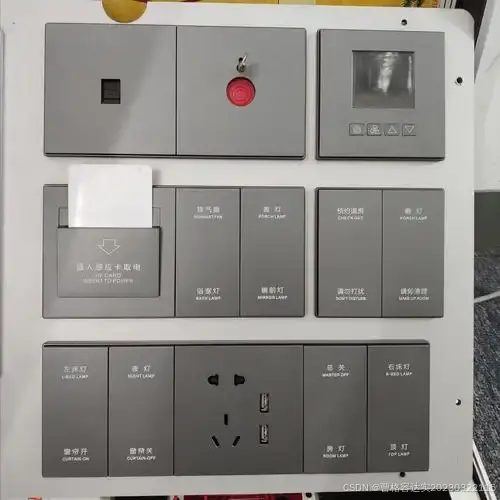

开关
开关是用来控制电路通断的设备。它可以是机械开关，也可以是电子开关，如晶体管或继电器。

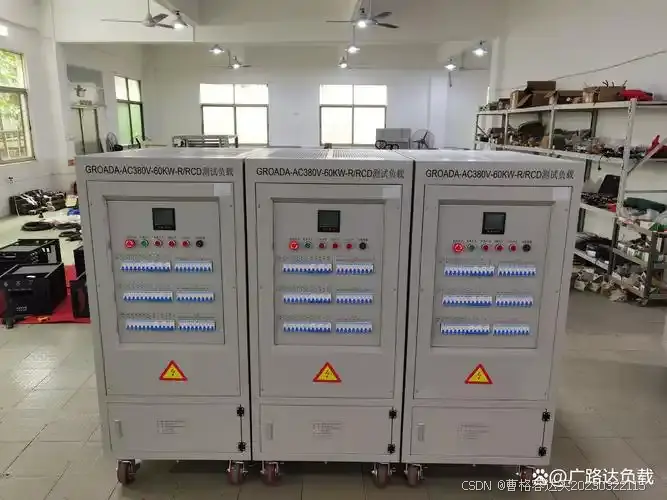

负载
负载是指消耗电能的设备，如灯泡、电机等。负载的类型和大小直接影响电路的设计和电源的选择。

电路元素	功能	描述
电源	提供电能	电源是电路的能量来源，可以是电池、发电机或其他能量转换装置。电源提供电压和电流，使电路中的电子能够流动。常见的电源类型包括直流电源（如电池）和交流电源（如市电）。
负载	消耗电能	负载是电路中消耗电能的元件，将电能转换为其他形式的能量。例如，灯泡将电能转换为光能，电动机将电能转换为机械能，加热器将电能转换为热能。
导线	传输电流	导线是连接电路中各个元件的导体，通常由铜或铝等导电材料制成。导线允许电流在电源、负载和其他元件之间流动，形成完整的电路。
开关	控制电路通断	开关是用于控制电路通断的装置，可以手动或自动操作。当开关闭合时，电路形成通路，电流可以流动；当开关断开时，电路断开，电流停止流动。
电阻	限制电流	电阻是用于限制电流流动的元件，通过消耗电能来降低电流。电阻的阻值决定了电流的大小，阻值越大，电流越小。电阻还用于分压和偏置电路。
电容	储存和释放电荷	电容是用于储存和释放电荷的元件，能够在电路中产生滤波、耦合和定时等作用。电容可以平滑电压波动，提供瞬态电流，并在交流电路中产生相位差。
电感	储存磁场能量	电感是用于储存磁场能量的元件，能够抵抗电流变化。电感在电路中产生自感现象，可以用于滤波、振荡和变压器等应用。
二极管	允许电流单向流动	二极管是具有单向导电性的元件，允许电流在一个方向上流动，而在另一个方向上阻止电流流动。二极管用于整流、稳压、开关和检波等应用。
晶体管	控制电流或电压	晶体管是用于放大和开关的元件，可以通过控制电流或电压来实现信号放大和电路控制。晶体管是现代电子电路中的核心元件，广泛应用于放大器、振荡器和数字电路中。

第三课：电子元件详解
电子元件是构成电路的基本单元，包括电阻器、电容器、电感器和半导体器件。

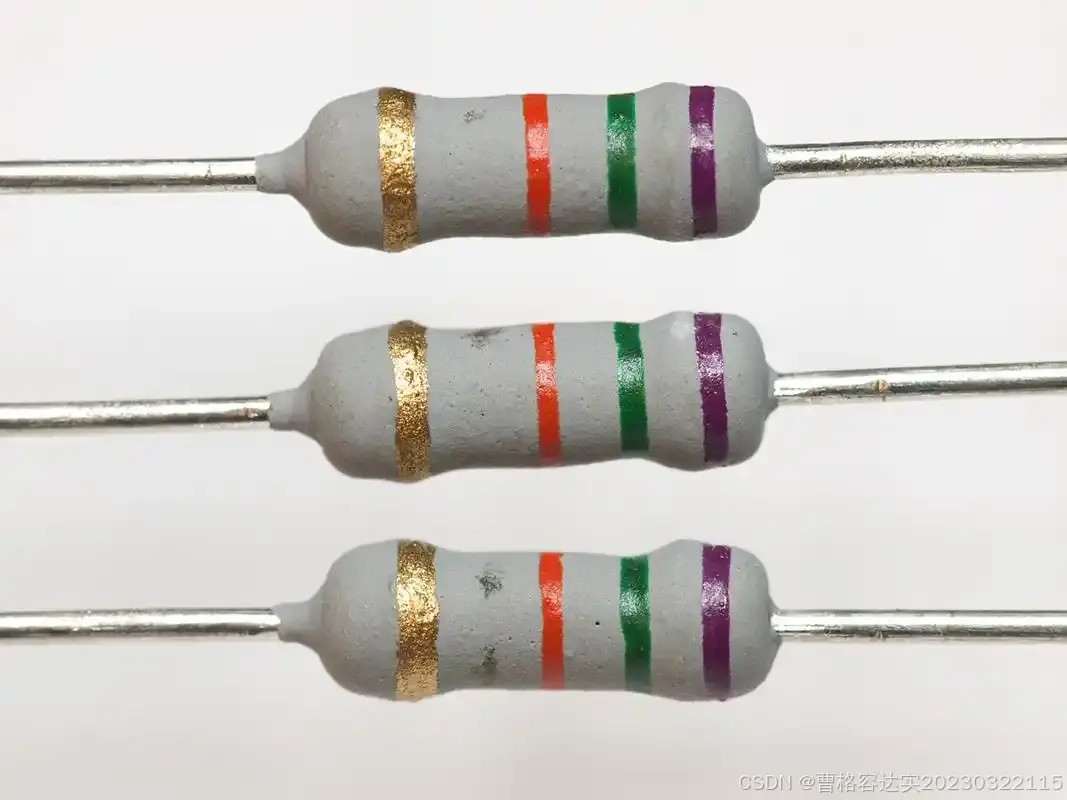

电阻器
电阻器限制电流的流动，其阻值通常用欧姆表示。电阻器的种类繁多，如碳膜电阻、金属膜电阻等。

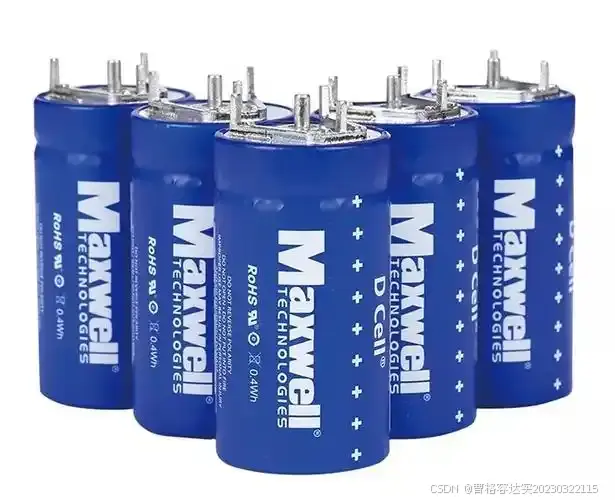

电容器
电容器能够储存和释放电能，单位为法拉。电容器的结构多样，包括电解电容、陶瓷电容等。

电感器
电感器对电流变化产生阻碍，单位为亨利。电感器在滤波、振荡等电路中有广泛应用。

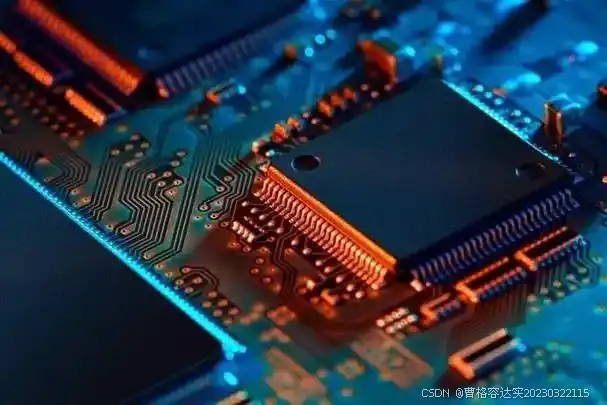

半导体器件
半导体器件包括二极管、晶体管、集成电路等，是现代电子技术的关键。

电子元件	功能	特点	常见应用
电阻 (Resistor)	限制电流流动，将电能转换为热能。	- 阻值（单位：欧姆Ω）<br>- 功率（单位：瓦特W）<br>- 精度（%）。	- 分压<br>- 限流<br>- 偏置电路<br>- 负载电阻
电容 (Capacitor)	储存和释放电荷，用于滤波、耦合和定时。	- 电容量（单位：法拉F）<br>- 耐压值（单位：伏特V）<br>- 介质材料。	- 滤波<br>- 耦合<br>- 旁路<br>- 定时电路
电感 (Inductor)	储存磁场能量，抵抗电流变化，用于滤波和振荡电路。	- 电感量（单位：亨利H）<br>- 直流电阻（单位：欧姆Ω）<br>- 额定电流。	- 滤波<br>- 振荡电路<br>- 变压器<br>- 扼流圈
二极管 (Diode)	允许电流单向流动，用于整流、稳压和开关。	- 正向导通电压（单位：伏特V）<br>- 反向击穿电压（单位：伏特V）<br>- 最大正向电流（单位：安培A）。	- 整流<br>- 稳压<br>- 开关<br>- 检波
晶体管 (Transistor)	控制电流或电压，用于放大和开关。	- 类型（NPN或PNP）<br>- 电流增益（hFE）<br>- 最大集电极电流（单位：安培A）<br>- 最大集电极-发射极电压（单位：伏特V）。	- 放大器<br>- 开关电路<br>- 振荡器
场效应管 (FET)	类似于晶体管，但输入阻抗高，用于高频和低噪声应用。	- 类型（JFET或MOSFET）<br>- 漏源电压（单位：伏特V）<br>- 漏极电流（单位：安培A）。	- 放大器<br>- 开关电路<br>- 振荡器
集成电路 (IC)	集成多个电子元件，实现复杂功能。	- 功能（如运算放大器、微控制器、存储器）<br>- 电源电压（单位：伏特V）<br>- 引脚数。	- 微处理器<br>- 存储器<br>- 运算放大器<br>- 逻辑电路
晶振 (Crystal Oscillator)	提供稳定的时钟信号，用于定时和频率控制。	- 频率（单位：赫兹Hz）<br>- 频率稳定性（ppm）<br>- 负载电容（单位：皮法pF）。	- 时钟电路<br>- 频率发生器
继电器 (Relay)	通过电磁控制开关，实现电隔离和开关控制。	- 线圈电压（单位：伏特V）<br>- 触点电流（单位：安培A）<br>- 触点类型（常开、常闭）。	- 开关控制<br>- 电隔离<br>- 信号切换
传感器 (Sensor)	检测物理量变化，转换为电信号。	- 类型（如温度、光、压力、湿度）<br>- 输出信号（模拟、数字）。	- 温度计<br>- 光敏电阻<br>- 压力传感器<br>- 湿度传感器
电源模块 (Power Module)	提供稳定的电源电压和电流。	- 输入电压范围（单位：伏特V）<br>- 输出电压（单位：伏特V）<br>- 输出电流（单位：安培A）。	- 电源稳压<br>- 电压转换<br>- 电流供应

第四课：电路定律与分析
理解电路定律是分析和设计电路的基础。

欧姆定律
欧姆定律描述了电压、电流和电阻之间的关系，公式为 \( V = IR \)。

基尔霍夫定律
基尔霍夫定律包括电流定律和电压定律，是分析复杂电路的有力工具。

定律/分析方法	描述	应用	公式
欧姆定律 (Ohm's Law)	描述电阻两端的电压与通过电阻的电流之间的关系。	用于计算电路中的电流、电压和电阻。	电压 (V) = 电流 (I) × 电阻 (R)<br>电流 (I) = 电压 (V) / 电阻 (R)<br>电阻 (R) = 电压 (V) / 电流 (I)
基尔霍夫电流定律 (KCL)	在任何电路节点处，流入节点的电流总和等于流出节点的电流总和。	用于分析复杂电路中的电流分布。	Σ I(流入) = Σ I(流出)
基尔霍夫电压定律 (KVL)	在任何闭合回路中，沿回路所有元件的电压降的总和为零。	用于分析复杂电路中的电压分布。	Σ V = 0
串联电路	电路中的元件首尾相连，电流在每个元件中相同。	用于分压和限流。	总电阻 (R总) = R1 + R2 + ... + Rn<br>总电压 (V总) = V1 + V2 + ... + Vn<br>电流 (I) 在所有元件中相同
并联电路	电路中的元件两端分别连接在一起，电压在每个元件中相同。	用于分流和提供多条电流路径。	总电阻 (R总)^-1 = (1/R1) + (1/R2) + ... + (1/Rn)<br>总电流 (I总) = I1 + I2 + ... + In<br>电压 (V) 在所有元件中相同
戴维南定理 (Thevenin's Theorem)	任何线性电路都可以简化为一个电压源和一个电阻串联的等效电路。	用于简化复杂电路的分析。	等效电压源 (Vth) = 开路电压<br>等效电阻 (Rth) = 从负载两端看进去的电阻
诺顿定理 (Norton's Theorem)	任何线性电路都可以简化为一个电流源和一个电阻并联的等效电路。	用于简化复杂电路的分析。	等效电流源 (In) = 短路电流<br>等效电阻 (Rn) = 从负载两端看进去的电阻
叠加定理 (Superposition Theorem)	在线性电路中，任何一个元件的电流或电压都可以看作是各个独立电源单独作用时的电流或电压的代数和。	用于分析包含多个电源的电路。	总电流/电压 = 各电源单独作用时的电流/电压的代数和
分压定律 (Voltage Division)	在串联电路中，每个电阻上的电压与其电阻值成正比。	用于计算串联电路中各电阻上的电压。	V1 = V总 × (R1 / R总)<br>V2 = V总 × (R2 / R总)
分流定律 (Current Division)	在并联电路中，每个电阻上的电流与其电导值成正比。	用于计算并联电路中各电阻上的电流。	I1 = I总 × (G1 / G总)<br>I2 = I总 × (G2 / G总)<br>其中 G = 1/R
功率计算 (Power Calculation)	计算电路中消耗的功率。	用于评估电路的功率消耗。	功率 (P) = 电压 (V) × 电流 (I)<br>功率 (P) = 电流^2 (I^2) × 电阻 (R)<br>功率 (P) = 电压^2 (V^2) / 电阻 (R)

第五课：电力系统的组成与运行
电力系统是现代社会的基础设施，它确保了电能的稳定供应。

发电
发电是电力系统的起点，包括火力发电、水力发电、核能发电和可再生能源发电等。

输电
输电是将电能从发电站传输到负荷中心的过程，通常涉及高压输电线路。

配电
配电是将电能从高压电网分配到用户的过程，通常涉及变压器和低压电网。

用电
用电是电力系统的终点，涉及家庭、工业和商业用电。

组成部分	功能	描述	运行方式
发电厂 (Power Plant)	发电	将各种形式的能源（如煤炭、天然气、核能、水力、风力、太阳能等）转换为电能。	发电厂通过燃烧化石燃料、核反应、水流推动涡轮或利用可再生能源（如风能和太阳能）来产生电力。
输电系统 (Transmission System)	远距离输电	将发电厂产生的电能通过高压输电线路传输到各个变电站和负荷中心。	输电系统通常采用高压（如220kV、500kV甚至更高）以减少传输损耗。
变电站 (Substation)	电压转换	通过变压器将输电线路上的高压电转换为适合配电的低压电，或将低压电转换为适合输电的高压电。	变电站根据需要调整电压等级，确保电力传输和分配的安全性和效率。
配电系统 (Distribution System)	分配电能	将变电站输出的低压电分配到各个用户（如家庭、商业和工业用户）。	配电系统通常采用中压（如11kV、22kV）和低压（如220V、380V）进行电能分配。
变压器 (Transformer)	电压转换	改变电压等级，以适应不同的输电和配电需求。	变压器通过电磁感应原理实现电压的升降转换。
断路器 (Circuit Breaker)	保护和控制	在电力系统中用于切断故障电流，防止设备损坏和电力事故。	断路器能够在检测到故障（如短路或过载）时自动断开电路，并在故障排除后重新闭合。
隔离开关 (Disconnect Switch)	隔离	用于在维护或检修时隔离电力设备，确保操作人员的安全。	隔离开关通常用于手动断开电路，提供可见的断点。
负荷 (Load)	用电	电力系统的终端用户，包括家庭、商业和工业用户，消耗电能以满足各种需求。	负荷根据用户的用电需求变化，可能具有不同的功率因数和用电特性。
控制系统 (Control System)	监控和管理	对电力系统进行实时监控和管理，确保电力系统的稳定运行。	控制系统通过传感器、自动化设备和软件实现对电力系统的监测、控制和保护。
保护系统 (Protection System)	保护	通过继电保护装置和自动化设备，保护电力系统免受故障和异常情况的影响。	保护系统能够在检测到故障时迅速采取措施，如断开电路、启动备用电源等。
备用电源 (Backup Power)	应急供电	在主电源故障时提供应急电力，确保重要负荷的连续供电。	备用电源可以是柴油发电机、电池储能系统或燃气轮机等。
调度中心 (Control Center)	调度和管理	对整个电力系统进行集中调度和管理，协调发电、输电、配电和负荷之间的关系。	调度中心通过先进的通信和信息技术，实现对电力系统的实时监控和优化调度。

第六课：电路设计实践
电路设计是一个综合性的过程，涉及到电路的功能、成本、可靠性和安全性。

设计流程
1. 需求分析：明确电路的功能和性能要求。
2. 原理图设计：绘制电路原理图，选择合适的元件。
3. PCB布局：设计印刷电路板（PCB）的布局。
4. 信号完整性分析：确保电路中的信号传输质量。
5. 热设计：考虑电路的散热问题，确保稳定运行。

步骤/要素	描述	注意事项	工具/方法
需求定义	确定电路需要实现的功能和性能指标。	- 明确输入和输出要求<br>- 确定工作电压和电流范围<br>- 设定功耗和精度要求	- 需求文档<br>- 功能规格书
方案设计	根据需求选择合适的电路拓扑结构和元件类型。	- 选择合适的电路拓扑（如放大器、滤波器、振荡器等）<br>- 确定元件类型（模拟、数字、混合信号）<br>- 考虑成本和可实现性	- 电路拓扑参考<br>- 元件选型手册
元件选型	选择合适的电子元件以满足电路性能要求。	- 考虑元件的电气特性（电压、电流、频率等）<br>- 评估元件的封装和尺寸<br>- 关注元件的可靠性和供货情况	- 元件数据库<br>- 供应商目录
原理图设计	绘制电路的原理图，标明元件连接关系和信号流向。	- 确保连接正确无误<br>- 标注元件参数和型号<br>- 考虑信号完整性（SI）和电源完整性（PI）	- 原理图绘制软件（如Altium、Eagle）<br>- 仿真工具（如SPICE）
仿真与验证	使用仿真工具验证电路的功能和性能。	- 进行直流分析、交流分析和瞬态分析<br>- 验证电路在不同工作条件下的表现<br>- 检查元件参数对电路性能的影响	- 仿真软件（如LTspice、PSpice）<br>- 仿真模型库
PCB布局设计	将原理图转换为PCB布局，设计电路板上的元件布局和布线。	- 考虑元件的物理尺寸和封装<br>- 优化布线以减少信号干扰和电磁干扰（EMI）<br>- 关注电源和地的布局	- PCB设计软件（如Altium、Eagle）<br>- 布线规则检查（DRC）
热分析与散热设计	分析电路的发热情况，设计合理的散热方案。	- 评估元件的功耗和热阻<br>- 设计散热片或风扇<br>- 考虑热对电路性能的影响	- 热分析软件（如FloTHERM）<br>- 热阻计算
原型制作	根据设计制作电路板原型，进行实际测试。	- 选择合适的PCB制造工艺<br>- 准备元件清单（BOM）和焊接工艺<br>- 进行初步功能测试	- PCB制造服务<br>- 焊接工具
测试与调试	对电路原型进行测试，查找和修复问题。	- 进行功能测试、性能测试和环境测试<br>- 使用示波器、万用表等仪器进行测量<br>- 记录测试结果和问题	- 测试仪器（如示波器、万用表）<br>- 测试软件
优化与改进	根据测试结果对电路进行优化和改进。	- 调整元件参数和布局<br>- 改进散热和电磁兼容性（EMC）设计<br>- 优化功耗和性能	- 仿真工具<br>- PCB设计软件
最终设计与文档	完成最终设计，编写设计文档和用户手册。	- 整理设计文件和图纸<br>- 编写测试报告和用户手册<br>- 准备生产文件（如Gerber文件）	- 设计文档模板<br>- 生产文件生成工具

第七课：电子测量技术
电子测量是验证电路设计的关键步骤。

测量工具

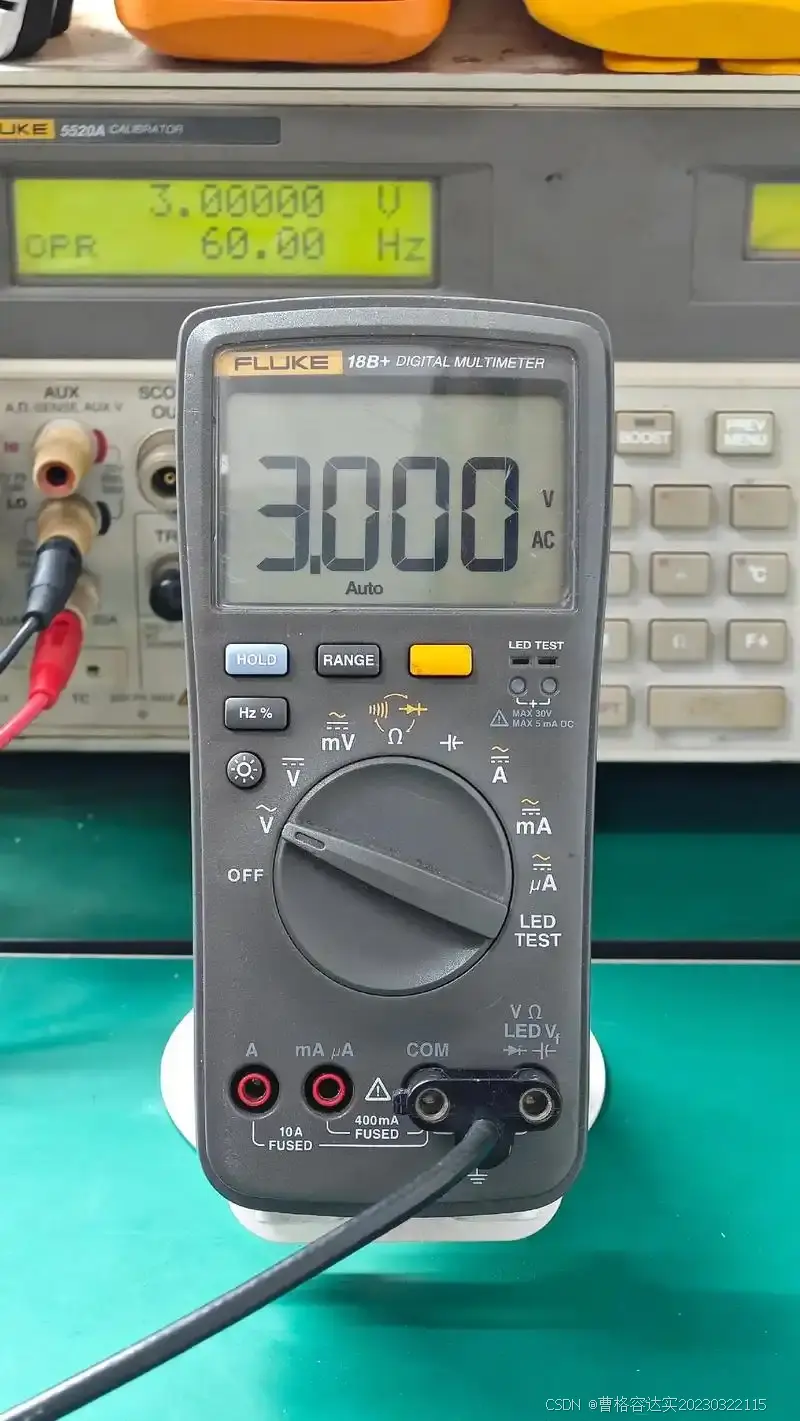

- 万用表：测量电压、电流和电阻。

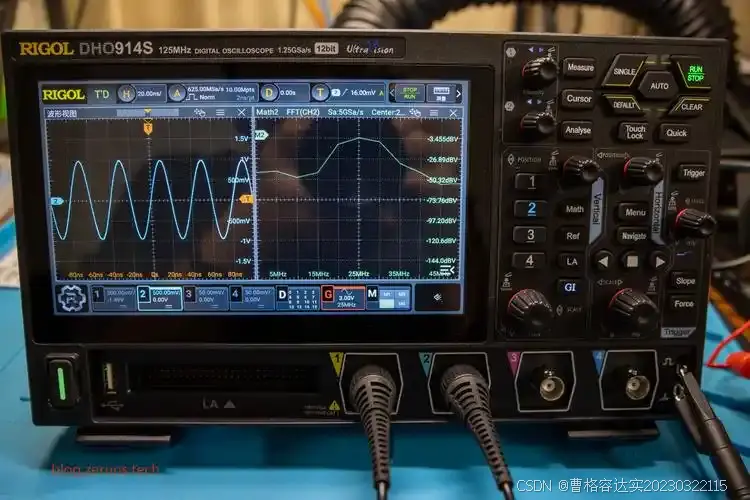

- 示波器：显示电路中的电压随时间变化的波形。

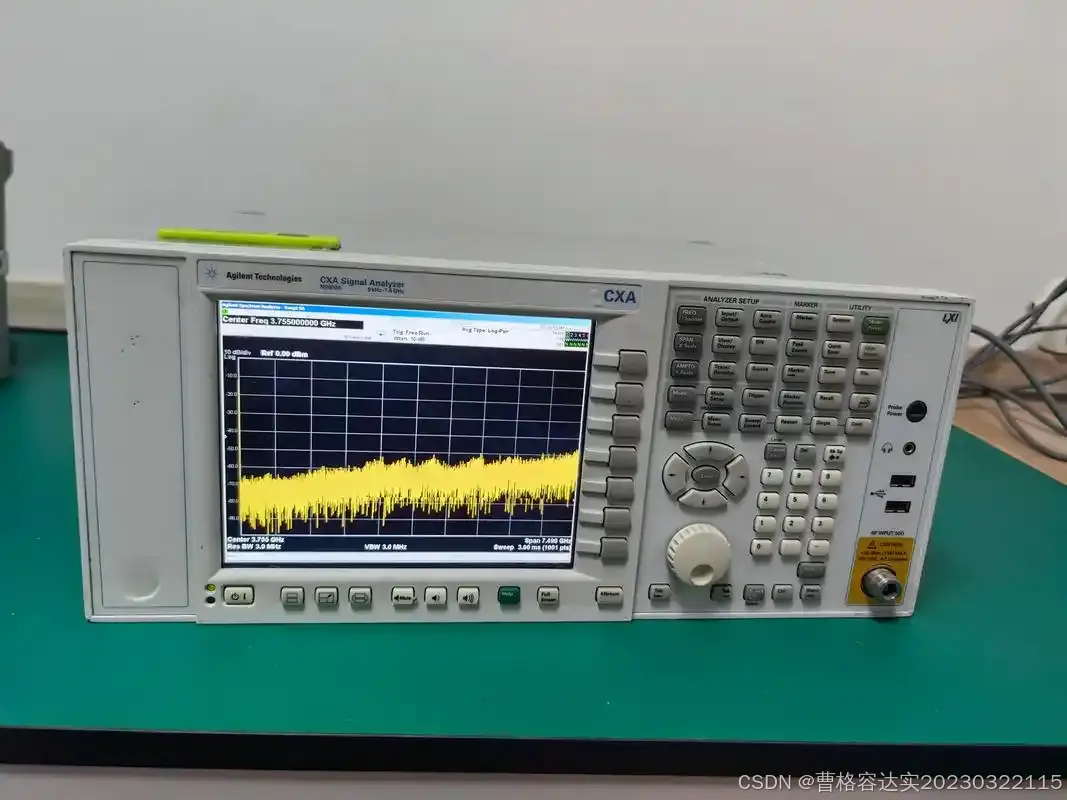

- 频谱分析仪：分析电路中的频率成分。

测量方法
1. 电压测量：使用万用表或示波器测量电路中的电压。
2. 电流测量：使用万用表或电流钳测量电路中的电流。
3. 电阻测量：使用万用表测量元件的电阻值。

测量技术	描述	应用	主要设备/工具	测量参数
电压测量	测量电路中两点之间的电位差。	电源电压测量、信号电压测量、电池电压检测。	数字万用表、示波器、电压表。	直流电压、交流电压、峰值电压、有效值电压。
电流测量	测量电路中电流的大小。	电路电流监测、电源负载测试、电机电流检测。	数字万用表、电流钳表、电流表。	直流电流、交流电流、瞬态电流。
电阻测量	测量元件或电路的电阻值。	元件测试、电路故障排查、电缆电阻测量。	数字万用表、兆欧表（绝缘电阻测试仪）。	电阻值、绝缘电阻。
电容测量	测量电容器的电容量。	电容器测试、电路故障排查。	LCR表（电感电容电阻测量仪）、电容表。	电容量、损耗因子、等效串联电阻。
电感测量	测量电感器的电感量。	电感器测试、电路故障排查。	LCR表（电感电容电阻测量仪）。	电感量、品质因数、阻抗。
频率测量	测量信号的频率。	信号源测试、振荡器频率测量、通信系统频率监测。	频率计数器、示波器、频谱分析仪。	频率、周期、占空比。
相位测量	测量两个信号之间的相位差。	电路相位特性测量、滤波器测试、功率因数测量。	示波器、矢量信号分析仪、相位计。	相位差、相位角。
功率测量	测量电路中的功率。	电源功率测量、负载功率测试、功率因数测量。	功率计、瓦特表、示波器。	瞬时功率、平均功率、视在功率、无功功率、功率因数。
波形测量	观察和分析信号的波形。	信号分析、电路调试、故障排查。	示波器、波形记录仪。	波形形状、幅度、频率、相位、上升/下降时间。
失真测量	测量信号的失真程度。	音频信号分析、放大器线性度测试。	失真度分析仪、频谱分析仪、示波器。	总谐波失真（THD）、信噪比（SNR）。
阻抗测量	测量电路或元件的阻抗。	电路阻抗特性测量、天线阻抗匹配、元件测试。	LCR表、网络分析仪、阻抗分析仪。	阻抗、导纳、电阻、电抗。
噪声测量	测量电路或系统的噪声水平。	电路噪声特性测量、信号完整性分析。	噪声分析仪、频谱分析仪。	噪声功率、噪声谱密度、信噪比（SNR）。
温度测量	测量电路或设备的温度。	设备温度监测、热管理、故障检测。	温度计、热电偶、红外测温仪。	温度、热阻、热容。
压力测量	测量电路或设备的气压或液压。	气压传感器测试、液压系统监测。	压力传感器、压力表。	压力、压强。

第八课：故障诊断与维修
当电路或系统出现故障时，需要快速准确地定位问题。

故障诊断
1. 视觉检查：检查电路板上的元件是否有烧毁或损坏的迹象。
2. 万用表测试：使用万用表测试电路中的电压、电流和电阻。
3. 示波器分析：使用示波器分析电路中的信号波形。

维修策略
1. 替换损坏元件：更换电路中损坏的元件。
2. 重新焊接：对于焊接不良的接头进行重新焊接。
3. 电路调整：调整电路参数以满足设计要求。

步骤/要素	描述	方法/工具	注意事项
故障识别	确定设备或系统是否存在故障。	- 观察设备状态指示灯<br>- 听取异常声音<br>- 检查操作是否正常	- 记录故障现象<br>- 确保安全操作
信息收集	收集与故障相关的所有信息。	- 操作员反馈<br>- 历史维修记录<br>- 系统日志和报警信息	- 详细记录所有信息<br>- 询问相关操作人员
故障隔离	将故障范围缩小到具体部件或模块。	- 分段测试<br>- 替换法（用已知正常部件替换可疑部件）<br>- 使用诊断工具	- 逐步隔离故障<br>- 避免扩大故障
故障分析	分析故障原因，确定根本原因。	- 电路分析<br>- 元件检查<br>- 使用万用表、示波器等测试工具	- 考虑多种可能性<br>- 查阅相关技术资料
故障定位	精确定位故障点。	- 测量电压、电流、电阻等参数<br>- 使用示波器观察信号波形<br>- 进行热成像分析	- 确认测量结果<br>- 多次测量以确保准确性
故障修复	修复故障部件或系统。	- 更换损坏的元件<br>- 修复电路连接<br>- 调整系统参数	- 使用正确的工具和方法<br>- 确保所有连接正确
验证测试	确认故障是否已解决，设备恢复正常运行。	- 功能测试<br>- 性能测试<br>- 长时间运行测试	- 全面测试各项功能<br>- 记录测试结果
预防性维护	进行预防性维护以防止类似故障再次发生。	- 清洁和润滑<br>- 检查和紧固连接<br>- 更换老化部件	- 制定维护计划<br>- 定期检查
文档记录	记录故障诊断和维修过程。	- 维修报告<br>- 故障分析报告<br>- 维护记录	- 详细记录所有步骤<br>- 保留相关数据和图片
培训与改进	对维修人员进行培训，并根据经验改进维修流程。	- 培训课程<br>- 经验分享会<br>- 流程优化	- 定期培训<br>- 鼓励经验交流
安全措施	确保维修过程中的安全。	- 使用个人防护装备<br>- 遵守安全操作规程<br>- 断电操作	- 始终优先考虑安全<br>- 定期检查安全设备
备件管理	管理备件库存，确保及时供应。	- 备件清单<br>- 库存管理系统<br>- 供应商联系	- 定期盘点库存<br>- 确保关键备件充足
