华为 Huawei 交换机 黑洞MAC地址的作用和配置示例

黑洞mac作用：某交换机上配置某个PC的mac地址为黑洞mac，那么这台PC发出来的包都会被交换机丢弃，不会被转发到网络中。

组网需求：

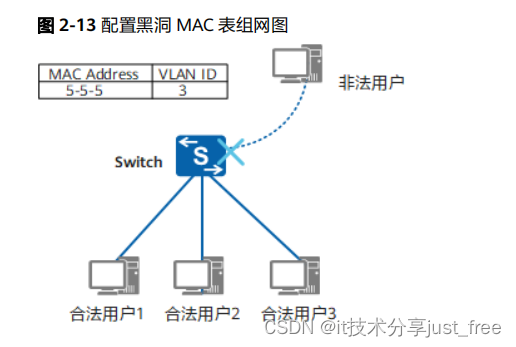

如 图 2-13 所示，交换机 Switch 收到一个非法用户的访问，非法用户的 MAC 地址为 0005-0005-0005，所属 VLAN 为 VLAN3 。通过指定该 MAC 地址为黑洞 MAC ，实现非法用户的过滤。

配置思路

采用如下的思路配置 MAC 表：

1. 创建 VLAN ，实现二层转发功能。

2. 添加黑洞 MAC 表，防止 MAC 地址攻击。

操作步骤

步骤 1

添加黑洞 MAC 地址表项

# 创建 VLAN3 。

<HUAWEI> system-view

[HUAWEI] sysname Switch

[Switch] vlan 3

[Switch-vlan3] quit

# 添加黑洞 MAC 地址表项。

[Switch] mac-address blackhole 00e0-fc12-3456 vlan 3

步骤 2

验证配置结果

# 在任意视图下执行 display mac-address blackhole 命令，查看黑洞 MAC 表是否添

加成功。

[Switch] display mac-address blackhole

-------------------------------------------------------------------------------

MAC Address VLAN/VSI/BD Learned-From Type

-------------------------------------------------------------------------------

00e0-fc12-3456 3/-/- - blackhole

-------------------------------------------------------------------------------

Total items displayed = 1

---- 结束

配置文件

Switch 的配置文件

#

sysname Switch

#

vlan batch 3

#

mac-address blackhole 00e0-fc12-3456 vlan 3

#

return
