huawei 华为交换机 配置 VLAN 聚合示例

组网需求

某公司拥有多个部门且位于同一网段，为了提升业务安全性，将不同部门的用户划分到不同VLAN中，如 图 5-7所示，VLAN2和VLAN3属于不同部门。各部门均有访问Internet需求，同时由于业务需要，不同部门间的用户需要互通。

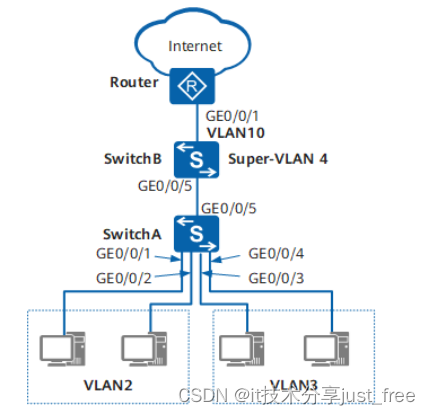

图 5-7 配置 VLAN 聚合组网图



配置思路

可以在SwitchB上部署VLAN聚合，将不同部门的VLAN聚合到Super VLAN中，这样， 不同部门的用户可通过Super VLAN访问Internet。同时，为使部门间用户互通，在 Super VLAN上部署Proxy ARP功能。采用如下思路配置VLAN聚合：

1. 在SwitchA和SwitchB上配置VLAN和接口，将不同部门用户划分到不同VLAN中， 并透传各VLAN到SwitchB。

2. 在SwitchB上配置Super-VLAN及其对应的VLANIF接口、上行路由，使不同部门的用户能够访问Internet。

3. 在SwitchB上启用Super-VLAN的Proxy ARP功能，使不同部门的用户间三层互通。



操作步骤

步骤 1 配置VLAN和接口，将不同部门用户划分到不同VLAN中，并透传各VLAN到SwitchB

1. 配置SwitchA

# 配置接口GE0/0/1为Access类型。接口GE0/0/2、GE0/0/3、GE0/0/4的配置与GE0/0/1类似，不再赘述。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type access

[SwitchA-GigabitEthernet0/0/1] quit

# 创建VLAN2并向VLAN2中加入GE0/0/1和GE0/0/2。

[SwitchA] vlan 2

[SwitchA-vlan2] port gigabitethernet 0/0/1 0/0/2

[SwitchA-vlan2] quit

# 创建VLAN3并向VLAN3中加入GE0/0/3和GE0/0/4。

[SwitchA] vlan 3

[SwitchA-vlan3] port gigabitethernet 0/0/3 0/0/4

[SwitchA-vlan3] quit

# 配置SwitchA连接SwitchB的接口，透传VLAN2和VLAN3到SwitchB。

[SwitchA] interface gigabitethernet 0/0/5

[SwitchA-GigabitEthernet0/0/5] port link-type trunk

[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 2 3

[SwitchA-GigabitEthernet0/0/5] quit



2. 配置SwitchB

# 创建VLAN2、VLAN3、VLAN4、VLAN10，并配置SwitchB连接SwitchA的接口，使VLAN2和VLAN3透传到SwitchB。

<HUAWEI> system-view

[HUAWEI] sysname SwitchB

[SwitchB] vlan batch 2 3 4 10

[SwitchB] interface gigabitethernet 0/0/5

[SwitchB-GigabitEthernet0/0/5] port link-type trunk

[SwitchB-GigabitEthernet0/0/5] port trunk allow-pass vlan 2 3

[SwitchB-GigabitEthernet0/0/5] quit

步骤 2 配置Super-VLAN及其对应的VLANIF接口

# 在SwitchB上配置Super-VLAN 4，并将VLAN2、VLAN3加入到Super-VLAN 4，作为其Sub-VLAN。

[SwitchB] vlan 4

[SwitchB-vlan4] aggregate-vlan

[SwitchB-vlan4] access-vlan 2 to 3

[SwitchB-vlan4] quit

# 创建并配置VLANIF4，使不同部门的用户可通过Super-VLAN 4访问Internet。

[SwitchB] interface vlanif 4

[SwitchB-Vlanif4] ip address 10.1.1.1 255.255.255.0

[SwitchB-Vlanif4] quit

步骤 3 配置上行路由

# 在SwitchB上配置上行接口GE0/0/1，透传SwitchB与出口网关Router的互联VLAN。

[SwitchB] interface gigabitethernet 0/0/1

[SwitchB-GigabitEthernet0/0/1] port link-type trunk

[SwitchB-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[SwitchB-GigabitEthernet0/0/1] quit

# 创建并配置VLANIF10，指定其IP地址为SwitchB与出口网关Router对接的IP地址。

[SwitchB] interface vlanif 10

[SwitchB-Vlanif10] ip address 10.10.1.1 255.255.255.0

[SwitchB-Vlanif10] quit

# 在SwitchB上配置一条到出口网关Router的缺省静态路由，使用户能够访问

Internet。

[SwitchB] ip route-static 0.0.0.0 0.0.0.0 10.10.1.2





PS:还需要在出口网关Router上配置其与SwitchB对接的接口，指定其IP地址为10.10.1.2，具体配置 请参见Router的配置手册。



步骤 4 配置用户IP地址

分别为各用户配置IP地址，并使它们和VLAN4处于同一网段。

配置成功后，各部门用户可以访问Internet，但VLAN2的用户与VLAN3的用户间不可

以相互Ping通。

步骤 5 配置Proxy ARP

# 在SwitchB的Super-VLAN 4下配置Proxy ARP，使不同部门的用户间三层互通。

[SwitchB] interface vlanif 4

[SwitchB-Vlanif4] arp-proxy inter-sub-vlan-proxy enable

[SwitchB-Vlanif4] quit

步骤 6 验证配置结果

配置完成后，VLAN2的用户与VLAN3的用户可以相互Ping通，且都可以访问

Internet。

---- 结束



配置文件

● SwitchA的配置文件

#

sysname SwitchA

#

vlan batch 2 to 3

#

interface GigabitEthernet0/0/1

port link-type access

port default vlan 2

#

interface GigabitEthernet0/0/2

port link-type access

port default vlan 2

#

interface GigabitEthernet0/0/3

port link-type access

port default vlan 3

#

interface GigabitEthernet0/0/4

port link-type access

port default vlan 3

#

interface GigabitEthernet0/0/5

port link-type trunk

port trunk allow-pass vlan 2 to 3

#

return

● SwitchB的配置文件

#

sysname SwitchB

#

vlan batch 2 to 4 10

#

vlan 4

aggregate-vlan

access-vlan 2 to 3

#

interface Vlanif4

ip address 10.1.1.1 255.255.255.0

arp-proxy inter-sub-vlan-proxy enable

#

interface Vlanif10

ip address 10.10.1.1 255.255.255.0

#

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 10

#

interface GigabitEthernet0/0/5

port link-type trunk

port trunk allow-pass vlan 2 to 3

#

ip route-static 0.0.0.0 0.0.0.0 10.10.1.2

#

return
