6.3 配置Eth-Trunk链路聚合

6.3.1 原理概述

在没有使用Eth-Trunk前，百兆以太网的双绞线在两个互连的网络设备间的带宽仅为100Mbit/s。若想达到更高的数据传输速率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网。这样的解决方案成本较高。如果采用Eth-Trunk技术把多个接口捆绑在一起，则可以以较低的成本满足提高接口带宽的需求。例如，把3个100Mbit/s的全双工接口捆绑在一起，就可以达到300Mbit/s的最大带宽。

Eth-Trunk是一种捆绑技术，它将多个物理接口捆绑成一个逻辑接口，这个逻辑接口就称为Eth-Trunk接口，捆绑在一起的每个物理接口称为成员接口。Eth-Trunk只能由以太网链路构成。Trunk的优势在于：

■负载分担，在一个Eth-Trunk接口内，可以实现流量负载分担；

■提高可靠性，当某个成员接口连接的物理链路出现故障时，流量会切换到其他可用的链路上，从而提高整个Trunk链路的可靠性；

■增加带宽，Trunk接口的总带宽是各成员接口带宽之和。

Eth-Trunk在逻辑上把多条物理链路捆绑等同于一条逻辑链路，对上层数据透明传输。所有Eth-Trunk中物理接口的参数必须一致，Eth-Trunk链路两端要求一致的物理参数有：Eth-Trunk链路两端相连的物理接口类型、物理接口数量、物理接口的速率、物理接口的双工方式以及物理接口的流控方式。

6.3.2 实验内容

s1和s2为核心交换机，PC1属于IT部门，PC2属于HR部门，根据规划，s1和s2之间原由一条光纤线路相连，但是由于带宽等考虑，使用eth-trunk实现此需求。

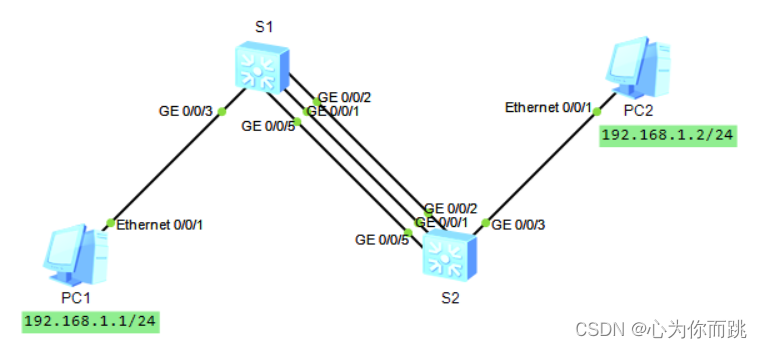

6.3.3 实验拓扑

在这里插入图片描述

6.3.4 实验步骤

1、基本配置

根据实验拓扑图配置好PCIP地址，并且测试连通性。

[S1]interface Eth-Trunk 1					# 创建Eth-Trunk接口
[S1-Eth-Trunk1]mode manual load-balance		 # 指定为手工负载分担模式
[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]eth-trunk 1		# 把接口加入到eth-trunk接口
[S1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[S1-GigabitEthernet0/0/2]eth-trunk 1

[S2]interface Eth-Trunk 1
[S2-Eth-Trunk1]mode manual load-balance
[S2]interface GigabitEthernet 0/0/1
[S2-GigabitEthernet0/0/1]eth-trunk 1
[S2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[S2-GigabitEthernet0/0/2]eth-trunk 1

在GE0/0/5没有连接的情况下，关闭GE0/0/5模拟没有连接。查看接口的生成树状态。

[S1]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
   0    Eth-Trunk1                  ROOT  FORWARDING      NONE

[S2]display stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
   0    Eth-Trunk1                  DESI  FORWARDING      NONE

可以观察到，两个接口被捆绑成一个Eth-trunk接口，并且该接口现在处于转发状态。使用ping命令持续测试，模拟故障发生。

PC>ping 192.168.1.1 -t

Ping 192.168.1.1: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: bytes=32 seq=1 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=2 ttl=128 time=94 ms
From 192.168.1.1: bytes=32 seq=6 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=7 ttl=128 time=94 ms
Request timeout!
From 192.168.1.1: bytes=32 seq=9 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=10 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=11 ttl=128 time=62 ms
From 192.168.1.1: bytes=32 seq=12 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=13 ttl=128 time=110 ms

可以观察到到链路发生故障时，链路立即进行切换，数据包仅丢了一个，并且只要物理链路有一条是正常的，Eth-trunk接口就不会断开，仍然可以保证数据的转发。可见，eth-trunk在提高了带宽的情况下，也实现了链路冗余。

2、配置Eth-trunk实现链路聚合（静态LACP模式）

在上面的情况中，假设两条链路中有一条出现了故障，只有一条链路的时候无法保证带宽。现在加一条链路作为备份链路，采用静态LACP模式配置Eth-trunk实现两条链路同时转发，一条备份，当一条转发链路出现故障时，备份链路立即进行数据转发。

开启GE0/0/5接口模拟增加一条新链路，并在Eth-trunk接口下，将工作模式改为静态LACP模式，注意，Eth-trunk接口下不能有物理链路在里面，不然会报错，用undo eth-trunk命令移除。

[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]undo eth-trunk
[S1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[S1-GigabitEthernet0/0/2]undo eth-trunk

[S2]interface GigabitEthernet 0/0/1
[S2-GigabitEthernet0/0/2]undo eth-trunk
[S2-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/2
[S2-GigabitEthernet0/0/1]undo eth-trunk

删除完成后，在Eth-trunk接口下，将工作模式改为静态LACP模式，并把三个接口分别加入到Eth-trunk接口。

[S1]interface Eth-Trunk 1
[S1-Eth-Trunk1]mode lacp-static
[S1-Eth-Trunk1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]eth-trunk 1
[S1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[S1-GigabitEthernet0/0/2]eth-trunk 1
[S1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/5
[S1-GigabitEthernet0/0/5]eth-trunk 1

[S2]interface Eth-Trunk 1
[S2-Eth-Trunk1]mode lacp-static
[S2-Eth-Trunk1]interface GigabitEthernet 0/0/1
[S2-GigabitEthernet0/0/1]eth-trunk 1
[S2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[S2-GigabitEthernet0/0/2]eth-trunk 1
[S2-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/5
[S2-GigabitEthernet0/0/5]eth-trunk 1

配置完成后，查看Eth-trunk 1 的接口状态。

[S1]display eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 32768      System ID: 4c1f-cca0-3fd4
Least Active-linknumber: 1  Max Active-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 3
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Selected 1GE      32768   2      305     10111100  1
GigabitEthernet0/0/2   Selected 1GE      32768   3      305     10111100  1
GigabitEthernet0/0/5   Selected 1GE      32768   6      305     10111100  1
Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   32768    4c1f-cc51-4e60  32768   2      305     10111100
GigabitEthernet0/0/2   32768    4c1f-cc51-4e60  32768   3      305     10111100
GigabitEthernet0/0/5   32768    4c1f-cc51-4e60  32768   6      305     10111100

将S1的系统优先级从默认的32768改为100，使其成为主动端，并按照主动端设备的接口来选择活动接口，两端设备选出主动端后，两端都会以主动端的接口优先级来选择活动接口。两端设备选择了一致的活动接口，活动链路组便可建立起来，设置这些活动链路以负载均衡的方式转发数据。

[S1]lacp priority 100

配置活动接口上限阈值为2，配置接口的活动优先级将默认的32768改为100，目的是使GE0/0/1和GE0/0/2接口成为活动状态。

[S1]interface Eth-Trunk 1
[S1-Eth-Trunk1]max active-linknumber 2

[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]lacp priority 100
[S1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[S1-GigabitEthernet0/0/2]lacp priority 100

配置完成后，查看Eth-trunk接口状态。

[S1]display eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 100        System ID: 4c1f-cca0-3fd4
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Selected 1GE      100     2      305     10111100  1
GigabitEthernet0/0/2   Selected 1GE      100     3      305     10111100  1
GigabitEthernet0/0/5   Unselect 1GE      32768   6      305     10100000  1
Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   32768    4c1f-cc51-4e60  32768   2      305     10111100
GigabitEthernet0/0/2   32768    4c1f-cc51-4e60  32768   3      305     10111100
GigabitEthernet0/0/5   32768    4c1f-cc51-4e60  32768   6      305     10110000

可以看到，由于将接口的阈值设为2，该接口下将只有两个成员处于活动状态，并且具有负载均衡能力。而GE0/0/5接口处于不活动状态（Unselect），该链路作为备份链路，当活动链路出现故障时，备份链路将会替代故障链路，保持数据传输的可靠性。

[S1]display eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 100        System ID: 4c1f-cca0-3fd4
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Unselect 1GE      100     2      305     10100010  1
GigabitEthernet0/0/2   Selected 1GE      100     3      305     10111100  1
GigabitEthernet0/0/5   Selected 1GE      32768   6      305     10111100  1
Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   0        0000-0000-0000  0       0      0       10100011
GigabitEthernet0/0/2   32768    4c1f-cc51-4e60  32768   3      305     10111100
GigabitEthernet0/0/5   32768    4c1f-cc51-4e60  32768   6      305     10111100

PC>ping 192.168.1.1 -t
Ping 192.168.1.1: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: bytes=32 seq=1 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=2 ttl=128 time=63 ms
From 192.168.1.1: bytes=32 seq=5 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=6 ttl=128 time=78 ms
Request timeout!
From 192.168.1.1: bytes=32 seq=8 ttl=128 time=78 ms
From 192.168.1.1: bytes=32 seq=9 ttl=128 time=93 ms
From 192.168.1.1: bytes=32 seq=10 ttl=128 time=110 ms
From 192.168.1.1: bytes=32 seq=11 ttl=128 time=125 ms

当GE0/0/1接口出现故障的时候，可以看到GE0/0/1处于Unselect状态，而GE0/0/2和GE0/0/5处于Selected状态，切换链路的时候只是丢了一个包。
