华为 huawei 交换机 配置 MUX VLAN 示例（汇聚层设备）

组网需求

在企业网络中，企业所有员工都可以访问企业的服务器。但对于企业来说，希望企业内部部分员工之间可以互相交流，而部分员工之间是隔离的，不能够互相访问。 如 图 6-4所示，Switch1位于网络的汇聚层，作为下挂终端设备的网关设备。Switch2、 Switch3、Switch4,Switch5和Switch6为接入层设备。此时可在Switch1上部署MUX VLAN特性。MUX VLAN不但能够实现企业需求，同时也解决了VLAN ID紧缺问题，也便于网络管理者维护。

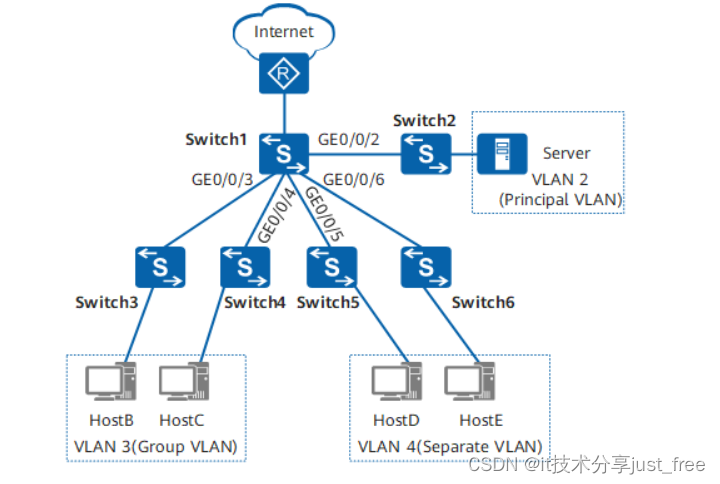

图 6-4 配置 MUX-VLAN 组网图





配置思路

采用如下思路配置MUX-VLAN功能：

1. 配置主VLAN的MUX-VLAN功能，并配置VLANIF接口，其IP地址可以作为下挂Host及Server的网关IP。

2. 配置Group-VLAN功能。

3. 配置Separate-VLAN功能。

4. 配置接口加入VLAN并使能MUX-VLAN功能。

5. 配置接入层设备接口加入相应VLAN。



操作步骤

步骤 1 配置MUX VLAN

# 在Switch1上创建VLAN2、VLAN3和VLAN4，并配置VLAN2的VLANIF接口，其IP地

址可以作为下挂Host及Server的网关IP。

<HUAWEI> system-view

[HUAWEI] sysname Switch1

[Switch1] vlan batch 2 3 4

[Switch1] interface vlanif 2

[Switch1-Vlanif2] ip address 192.168.100.100 24

[Switch1-Vlanif2] quit

# 在Switch1上配置MUX VLAN中的Group VLAN和Separate VLAN。

[Switch1] vlan 2

[Switch1-vlan2] mux-vlan

[Switch1-vlan2] subordinate group 3

[Switch1-vlan2] subordinate separate 4

[Switch1-vlan2] quit

# 在Switch1上配置接口加入VLAN并使能MUX VLAN功能。

[Switch1] interface gigabitethernet 0/0/2

[Switch1-GigabitEthernet0/0/2] port link-type trunk

[Switch1-GigabitEthernet0/0/2] port trunk allow-pass vlan 2

[Switch1-GigabitEthernet0/0/2] port mux-vlan enable vlan 2

[Switch1-GigabitEthernet0/0/2] quit

[Switch1] interface gigabitethernet 0/0/3

[Switch1-GigabitEthernet0/0/3] port link-type trunk

[Switch1-GigabitEthernet0/0/3] port trunk allow-pass vlan 3

[Switch1-GigabitEthernet0/0/3] port mux-vlan enable vlan 3

[Switch1-GigabitEthernet0/0/3] quit

[Switch1] interface gigabitethernet 0/0/4

[Switch1-GigabitEthernet0/0/4] port link-type trunk

[Switch1-GigabitEthernet0/0/4] port trunk allow-pass vlan 3

[Switch1-GigabitEthernet0/0/4] port mux-vlan enable vlan 3

[Switch1-GigabitEthernet0/0/4] quit

[Switch1] interface gigabitethernet 0/0/5

[Switch1-GigabitEthernet0/0/5] port link-type trunk

[Switch1-GigabitEthernet0/0/5] port trunk allow-pass vlan 4

[Switch1-GigabitEthernet0/0/5] port mux-vlan enable vlan 4

[Switch1-GigabitEthernet0/0/5] quit

[Switch1] interface gigabitethernet 0/0/6

[Switch1-GigabitEthernet0/0/6] port link-type trunk

[Switch1-GigabitEthernet0/0/6] port trunk allow-pass vlan 4

[Switch1-GigabitEthernet0/0/6] port mux-vlan enable vlan 4

[Switch1-GigabitEthernet0/0/6] quit

步骤 2 配置接入层交换机的接口加入相应VLAN，略。

步骤 3 检查配置结果

Server和HostB、HostC、HostD、HostE二层流量互通。

HostB和HostC二层流量互通。

HostD和HostE二层流量不通。

HostB、HostC和HostD、HostE二层流量不通。

---- 结束



配置文件

Switch1的配置文件

#

sysname Switch1

#

vlan batch 2 to 4

#

vlan 2

mux-vlan

subordinate separate 4

subordinate group 3

#

interface Vlanif2

ip address 192.168.100.100 255.255.255.0

#

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 2

port mux-vlan enable vlan 2

#

interface GigabitEthernet0/0/3

port link-type trunk

port trunk allow-pass vlan 3

port mux-vlan enable vlan 3

#

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 3

port mux-vlan enable vlan 3

#

interface GigabitEthernet0/0/5

port link-type trunk

port trunk allow-pass vlan 4

port mux-vlan enable vlan 4

#

interface GigabitEthernet0/0/6

port link-type trunk

port trunk allow-pass vlan 4

port mux-vlan enable vlan 4

#

return
