B-TH-RS30温湿度传感器的连接和使用

已于 2022-07-12 00:05:33 修改
阅读量2.7k 收藏 6
点赞数
文章标签： 学习 硬件工程
于 2022-07-12 00:04:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/CHMIT1/article/details/125733967
版权
本文详细介绍了B-TH-RS30温湿度传感器的线路接通、电脑连接步骤，包括USB-485驱动安装、串口设置，并通过CRC计算工具commix演示了如何查询和修改设备地址、读取温湿度等操作。通过设备地址、功能码、寄存器地址等指令进行通信，确保正确读取和设置传感器数据。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、传感器的线路的接通

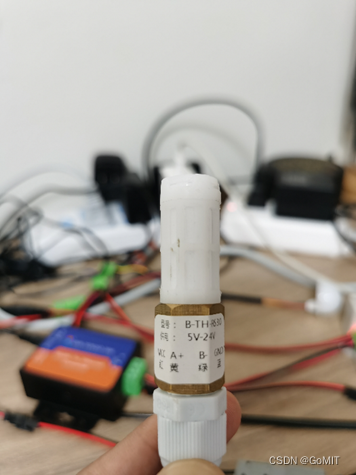

根据说明提示，红：VCC；黄：A+; 绿：B-；蓝：GND。
在这里插入图片描述

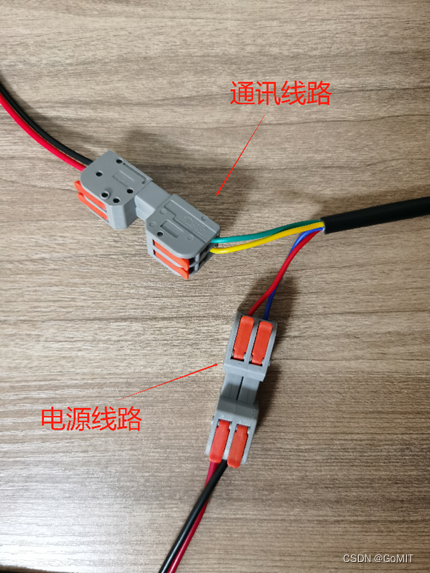

将传感器的红蓝电源线与黄绿AB通讯线分别接入电源线路一端和通讯线路一端。

在这里插入图片描述

二、传感器与电脑的连接

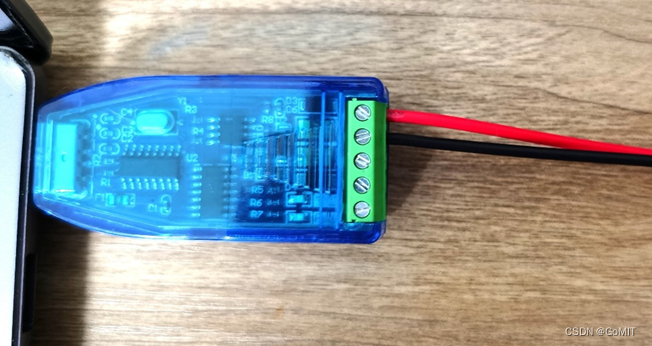

1.把USB-485插入电脑，安装驱动程序。

以下驱动网盘链接，提取码：3ef2。
驱动云盘

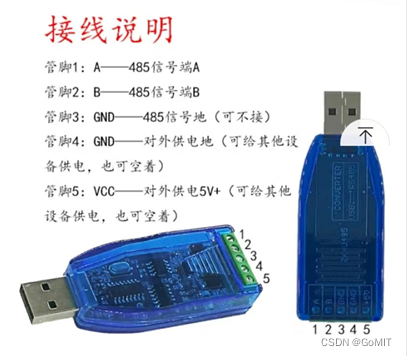

2.将温湿传感器通讯线路接通USB-485 的A、B两信号端。 USB-485插入电脑。

在这里插入图片描述
在这里插入图片描述
传感器电源线路接通电源。

最低0.47元/天 解锁文章
