Arduino UNO使用DHT11温湿度传感器通过串口向PC发送温湿度信息

手把手带你Arduino UNO使用DHT11温湿度传感器通过串口向PC发送温湿度信息

• 硬件介绍

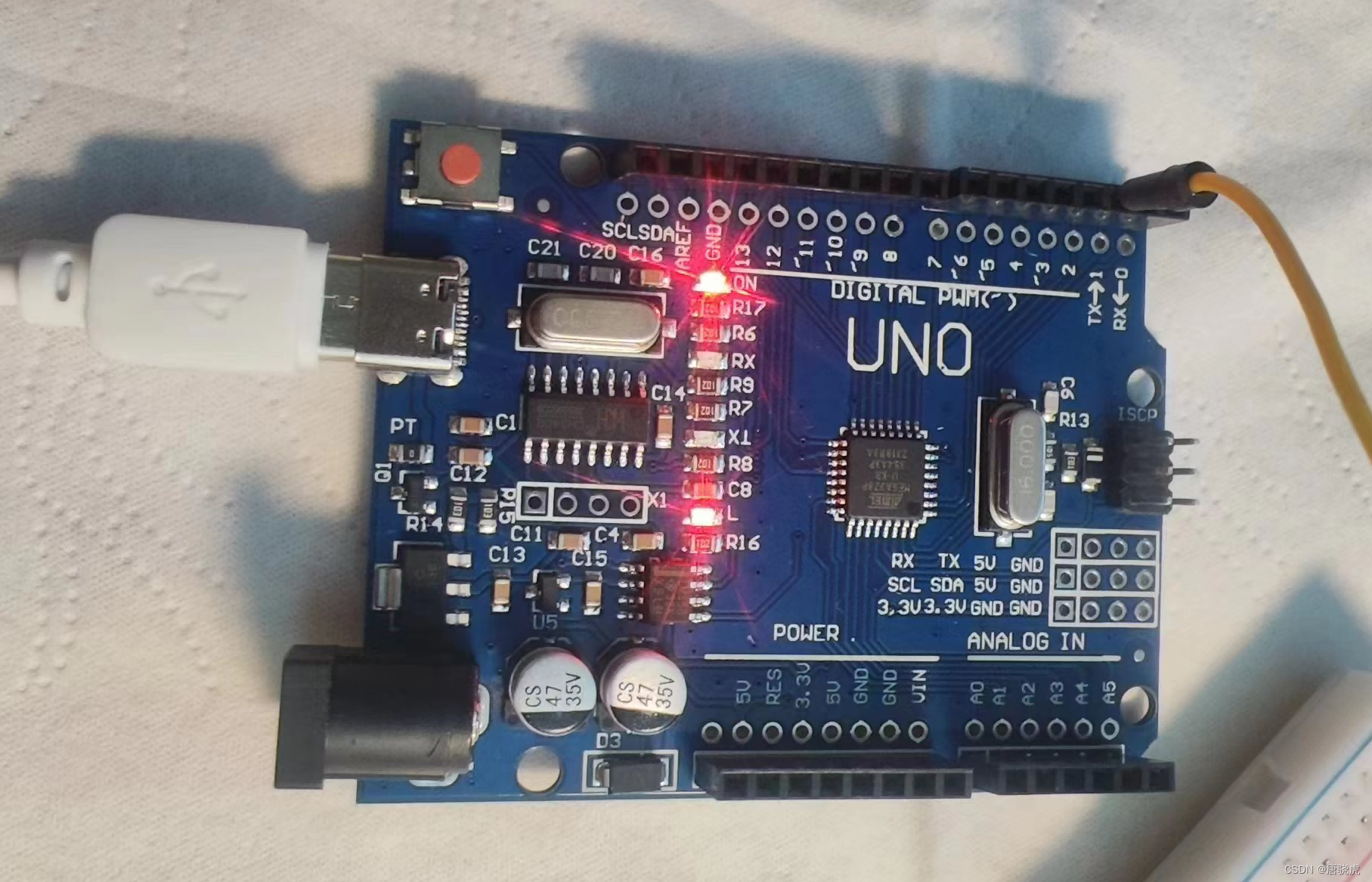

笔者使用的开发板为Arduino UNO国产兼容板，淘宝上大约卖20rmb左右。如下图

DHT11传感器为四脚封装样式，从正面看引脚从左往右依次为1、2、3、4引脚，其中1引脚为VCC 3~5V，2引脚为通信引脚要与单片机引脚相连，3引脚是个NC，4引脚GND接地。

此外，还有面包板、直插面包版的USB供电模块和若干必要的杜邦线。

• 适用于Arduino开发环境的DHT传感器的库文件下载

请从GITHUB下载：

https://github.com/markruys/arduino-DHT

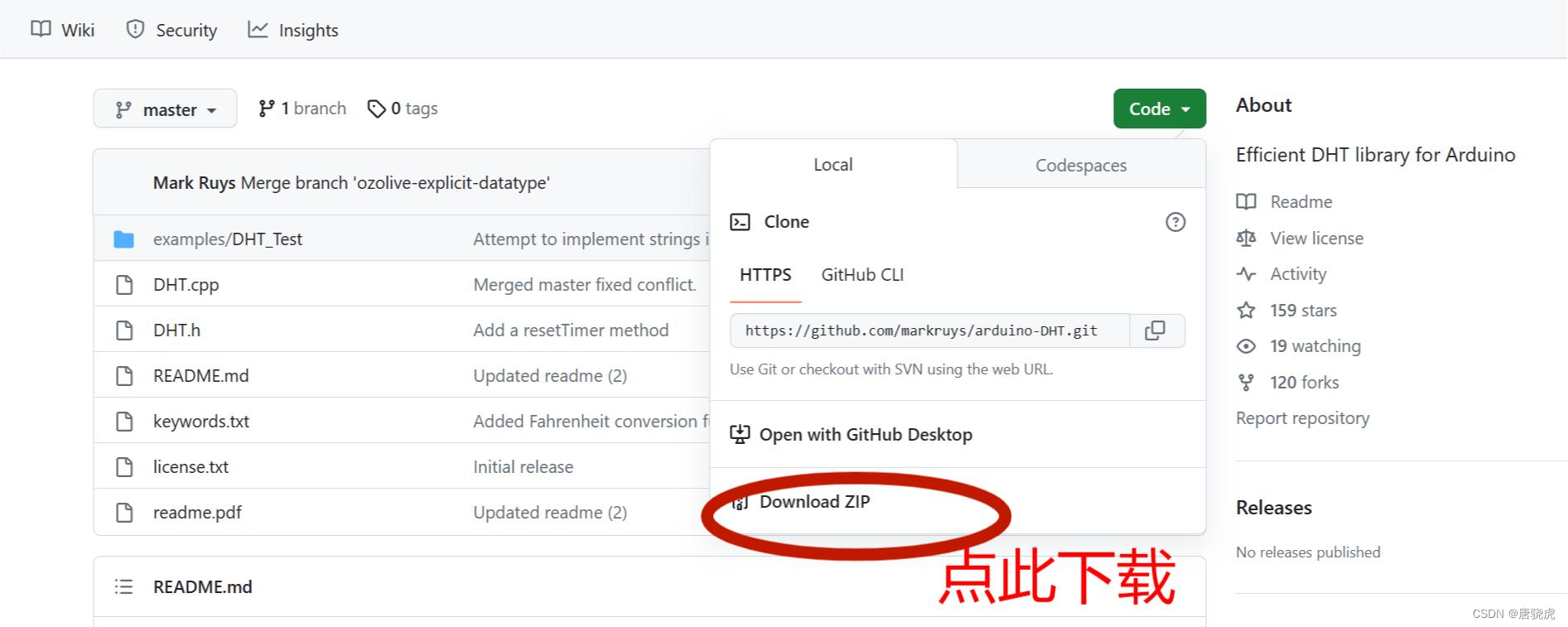

下载库文件，如图：

或者也可以从本文置顶的绑定资源处下载，笔者已经上传。

下载到本地后，将此zip包，复制到项目存储位置下的libraries文件夹（注意不是Aruduino IDE的安装位置），然后加压即可，为了方便管理库目录，请将DHT库放在一个单独的文件夹，比如我就在libraries目录下新建一个DHT目录。

• 硬件连接

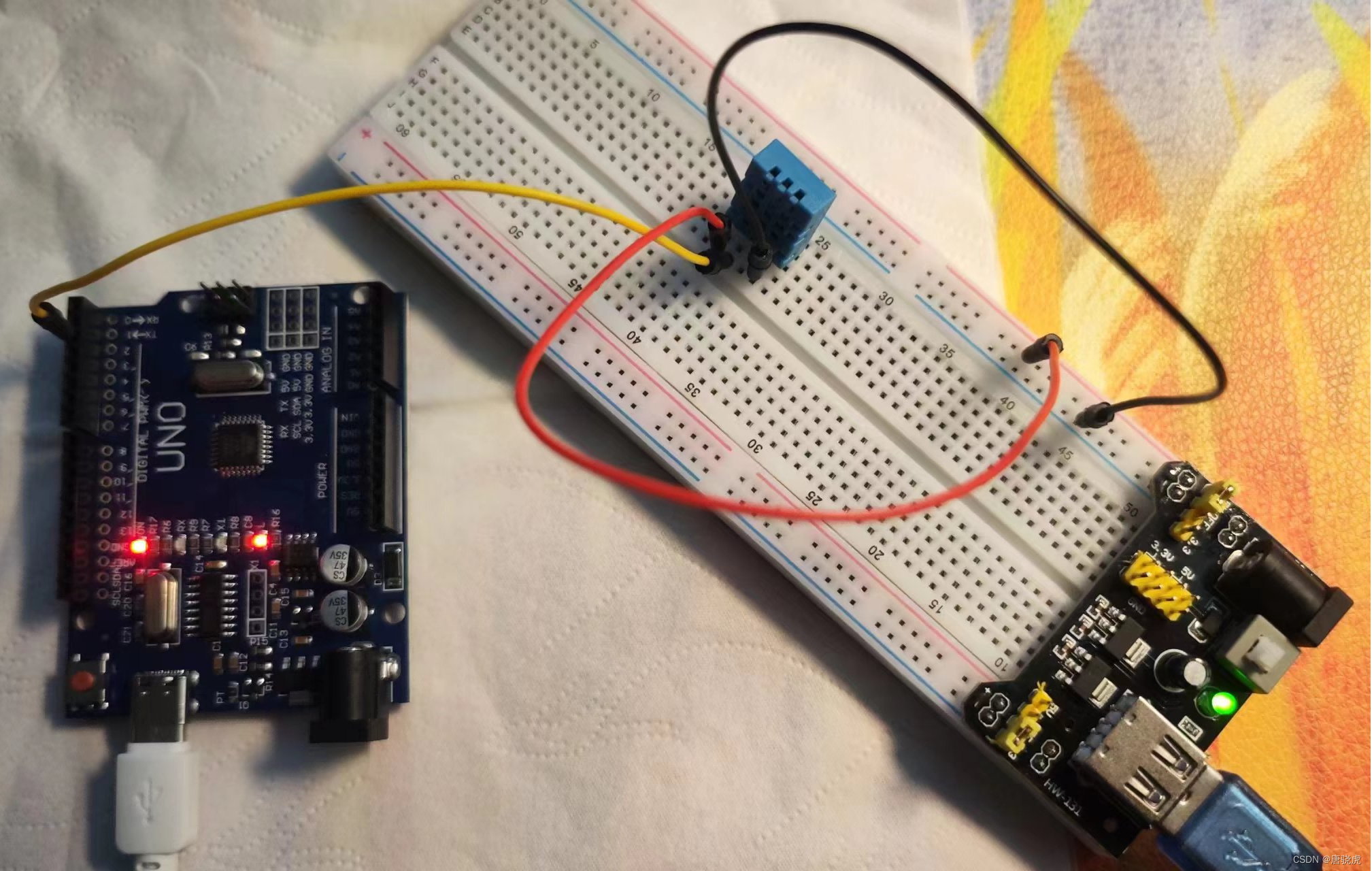

DHT11的1脚和4脚分别连接VCC和GND（我连接的是面板包上的USB供电板供电，也可以使用UNO主板上的3.3v、5V和GND接口，为传感器通电即可），2脚连接开发板CPU针脚通信，本例中我连接的CPU引脚也是2号脚，记住你连接的针脚，在后面的编程中需要用到。如下图：

• 编写读取DHT11温湿度的程序

我们就用DHT库的例程来读取温湿度，代码如下：

#include "DHT.h"  //引入库文件头



DHT dht;  // 定义传感器对象



void setup() {

  Serial.begin(9600);

  Serial.println();

  Serial.println("Status\tHumidity (%)\tTemperature (C)\t(F)"); // 输出头



  dht.setup(2); // 数据针脚为2号



}



void loop() {

  delay(dht.getMinimumSamplingPeriod());  // 获取最小取样时间，用此时间进行延时。DHT11是1秒，其他支持传感器是2秒



  float humidity = dht.getHumidity();   // 读取湿度

  float temperature = dht.getTemperature();   // 读取温度



  Serial.print(dht.getStatusString());    // 获取状态字符串

  Serial.print("\t");

  Serial.print(humidity, 1);  // 串口传输湿度

  Serial.print("\t\t");

  Serial.print(temperature, 1);   // 串口传输温度，摄氏度

  Serial.print("\t\t");

  Serial.println(dht.toFahrenheit(temperature), 1); // 串口传输温度，华氏度

}

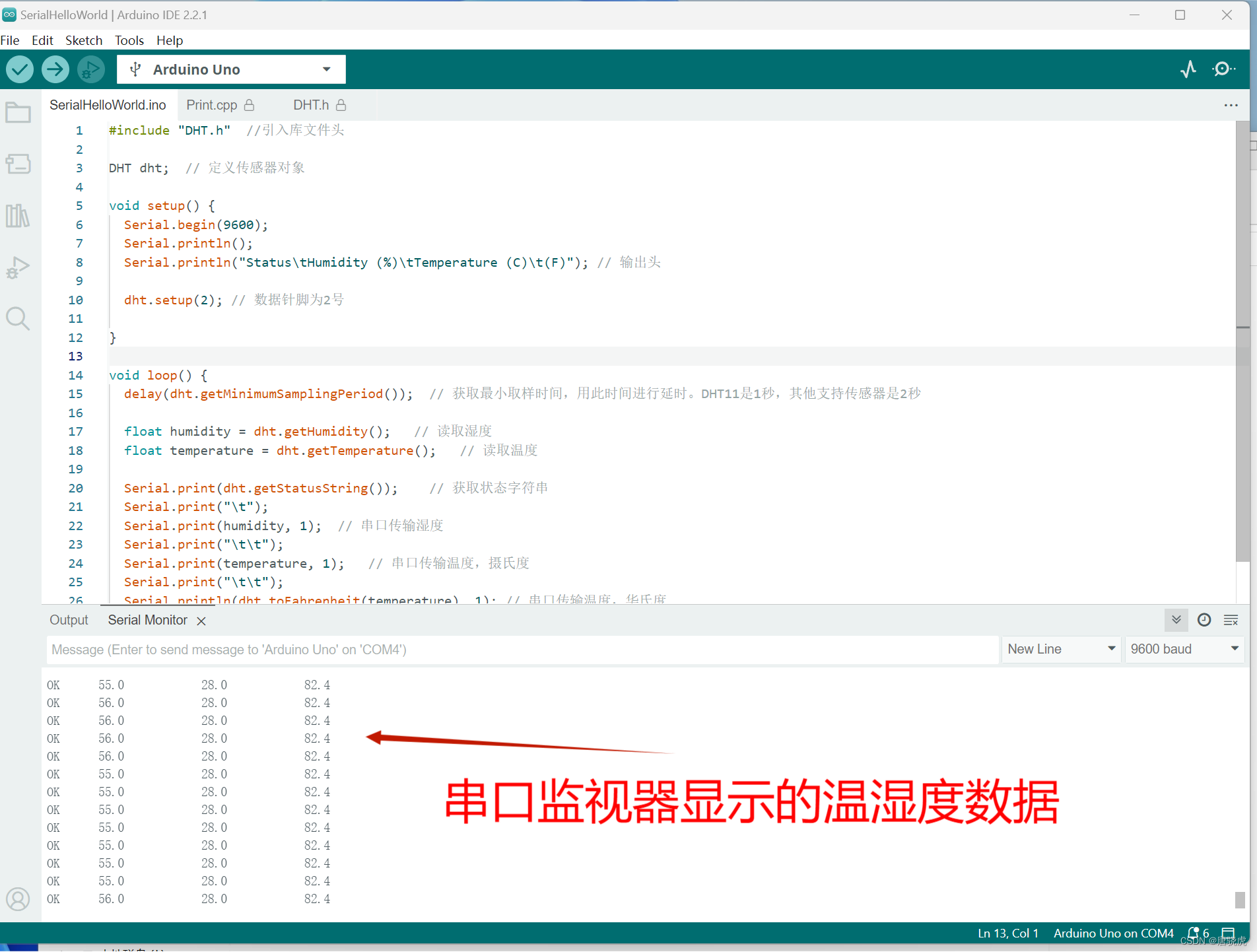

点击上传至UNO开发板后，已经可以正常读取温湿度了，如下图：
